ماژیکسکوپ دوربین USB عدسی زاویه گسترده سایز مینی برای نوردهی جهانی دارای حسگر OV9281 و قدرت تحلیل 1MP

ماژیکسکوپ دوربین USB عدسی زاویه گسترده سایز مینی برای نوردهی جهانی دارای حسگر OV9281 و قدرت تحلیل 1MP

جزئیات محصول:

مکان مبدأ:	شنتن، چین
نام برند:	Sinoseen
گواهینامه:	RoHS
شماره مدل:	SNS-DZ1021-V1.0

شرایط پرداخت و حمل:

کمترین مقدار سفارش:	3
قیمت:	قابل مذاکره
جزئیات بسته‌بندی:	لیوان+کیسه ضد استاتیک در جعبه کارتون
زمان تحویل:	۲ تا ۳ هفته
شرایط پرداخت:	تی‌تی
توانایی تأمین:	۵۰۰۰۰۰ قطعه در ماه

پرسش

پارامتر
محصولات مرتبط
پرسش

اطلاعات جزئی

نوع:	ماژول دوربین اندازه‌گیری داخلششی	سنسور:	1/4" Omnivision OV9281 CMOS
رزولوشن:	1MP 1280(H) X 800(V)	ابعاد:	قابل تنظیم
اندازه پیکسل:	3μm x 3μm	نوع کانون‌بندی:	تمرکز خودکار
اجرا:	USB2.0	ویژگی‌ها:	ماژول اندازه‌گیری داخلششی
نور بالا:	ماژول دوربین 1MP اندوسکوپی ماژول دوربین 1MP AF ماژول دوربین اندوسکوپی با حسگر OV9281

توضیحات محصول

این ماژول دوربین اندوسکوپی سفارشی ما برای مشتریان است. این محصول از حسگر رنگ‌سرخ Omnivision OV9281 CMOS استفاده می‌کند که فقط تصاویر سیاه و سفید تولید می‌کند. بزرگترین مزیت این دوربین، توانایی پشتیبانی از نرخ فریم بالا به میزان 120FPS در دقت 1280x800 و دقت بالا به میزان 210FPS در 640x400 است. ماژول دوربین اندوسکوپی به ما اجازه می‌دهد آنچه که به چشم عاری دیده نمی‌شود را ببینیم. این ماژول بین پزشکان بیمارستان‌ها بسیار محبوب است.

این دوربین دامنه وسیعی از کاربردها در زمینه‌های مصرف‌کننده و پزشکی دارد، از جمله سیستم‌های بینایی و تجهیزات اندوسکوپی پزشکی.

خلاصه ی محصول

برای دستگاه بازرسی یا مشاهده، دوربین باید در فاصلهٔ مورد نظر جزئیات مفیدی را ثبت کند و در عین حال با گردش کار دریافت سیستم میزبان سازگان‌پذیر باشد. این ماژول امکان ثبت تصاویر تک‌رنگ با قابلیت فوکوس خودکار را برای پروژه‌هایی که فاصلهٔ هدف ممکن است تغییر کند، فراهم می‌کند.

ارزیابی نمونه باید شامل کوچک‌ترین ویژگی‌های قابل مشاهده، حرکت هدف، روشنایی و پاسخ فوکوس باشد. دوربین داده‌های تصویری را تأمین می‌کند؛ در حالی که عملکردهایی مانند رمزگشایی بارکُد، شناسایی اشیاء و انتقال شبکه‌ای به نرم‌افزار میزبان و طراحی سیستم بستگی دارد.

ویژگی‌های کلیدی

شاتر جهانی برای اهداف متحرک

قرارگیری شاتر جهانی در زمان نوردهی، با جلوگیری از انحراف زمانی ردیف‌به‌ردیف که در حالت نوردهی شاتر غلتان رخ می‌دهد، به حفظ هندسهٔ اشیاء کمک می‌کند. با این حال، برای کنترل محو شدن ناشی از حرکت، همچنان نیاز به زمان نوردهی کوتاه و روشنایی مناسب است.

تصویربرداری تک‌رنگ برای وظایف مبتنی بر تضاد

تصاویر تک‌رنگ اطلاعات روشنایی و لبه را برای جریان‌های کار بازرسی و اسکن فراهم می‌کنند. در صورتی که وظیفه نیازمند تشخیص اشیاء بر اساس رنگ باشد، دوربین رنگی را انتخاب کنید.

فوکوس خودکار برای تغییر فاصلهٔ دید

فوکوس خودکار، فوکوس عدسی را هنگام تغییر فاصلهٔ دید تنظیم می‌کند. در آزمون نمونه، محدودهٔ قابل استفادهٔ فوکوس، زمان پایدارشدن و عملکرد روی اهداف بازتاب‌دهنده یا کم‌بافت را تأیید کنید.

اتصال میزبان USB ۲٫۰

رابط USB امکان اتصال برای دریافت تصویر و تأمین توان از طریق اتوبوس را فراهم می‌کند. حالت‌های ثبت پشتیبانی‌شده و کنترل‌های دوربین را با میزبان و نرم‌افزار مورد نظر تأیید کنید.

فرمت‌های خروجی قابل انتخاب

فرمت‌های MJPEG و YUY2 نیازمندی‌های متفاوتی از نظر پهنای باند و پردازش دارند. فرمت مناسب را با توجه به نیازهای کیفیت تصویر، پهنای باند موجود و قابلیت‌های میزبان انتخاب کنید.

مشخصات: ماژول دوربین usb

شماره مدل	SNS-DZ1021-V1.0
سنسور	1/4" Omnivision OV9281 CMOS
پیکسل	1 مگاپیکسل
بیشترین پیکسل‌های مؤثر	1280(H) x 800(V)
اندازه پیکسل	3μm x 3μm
منطقه تصویر	3896um(H) x 2453um (V)
فرمت فشرده سازی	MJPG / YUY2
解像度 و نرخ فریم	به بالا مراجعه کنید
نوع شاتر	شاتر جهانی
رنگ	سیاه و سفید، تک رنگ
نوع فوکوس	تمرکز خودکار
نسب سیگنال به نویز	TdB
دامنه پویا	TdB
جریان تاریکی	80e-⁄sec
نوع واسط	USB2.0 سرعت بالا
پارامتر قابل تنظیم	درخشندگی/ضدفاضله/اشباع رنگ/رنگت/تعریف/ گاما/تعادل سفید/معرض قرار گرفتن
بسامد صدا	اختیاری
منبع تغذیه	توانایی تامین توان از باس USB
مصرف برق	DC 5V, 180mW
چیپ اصلی	DSP/SENSOR/FLASH
کنترل نوردهی خودکار	پشتیبانی
تعادل سفید خودکار	پشتیبانی
کنترل میزان خودکار	پشتیبانی
ابعاد	قابل تنظیم
دمای نگهداری	۰°C تا ۵۰°C
دمای کاری	-30°C تا +85°C
طول کابل USB	پیش‌فرض
پشتیبانی از سیستم عامل	WinXP/ویندوز ویستا/ویندوز 7/ویندوز 8/ویندوز 10 لینوکس با UVC (بالاتر از لینوکس-2.6.26) MAC-OS X 10.4.8 یا جدیدتر اندروید 4.0 یا بالاتر با UVC

Wide-Angle-Lens-Endoscope-Usb-Camera-OV9281

فرآیند سفارشی‌سازی و توسعه تولیدکننده اصلی تجهیزات (OEM) و تولیدکننده طراحی اصلی (ODM)

دوربین را با نیازمندی‌های ادغام خود تطبیق دهید

پیکربندی مناسب دوربین باید هم با وظیفه تصویربرداری و هم با ساختار دستگاه سازگان داشته باشد. شرکت سینوسین خدمات ماژول‌های دوربین OEM/ODM ارائه می‌دهد و می‌تواند تغییرات در تنظیمات نوری، چیدمان مدار انعطاف‌پذیر، آرایش اتصالات و پیکربندی عملیاتی پشتیبانی‌شده را ارزیابی کند.

نیازهای پروژه	حوزه‌های مورد بررسی مهندسی	اطلاعاتی که باید ارائه شود
دوربین در پوسته جای نمی‌گیرد	محل قرارگیری سر دوربین، طرح مدار انعطاف‌پذیر (FPC) و مسیریابی آن	نقشه‌های مکانیکی و فضای موجود
پوشش صحنه یا فاصله کاری مناسب نیست	انتخاب عدسی، میدان دید و تنظیم فوکوس	ابعاد هدف و فاصله ثبت تصویر
اتصال میزبان با طراحی استاندارد متفاوت است	سوکت اتصال، تخصیص پین‌ها و پیکربندی رابط	مشخصات میزبان و نیازمندی‌های اتصال
اهداف متحرک نیازمند ثبت دقیق‌تر هستند	نوردهی، روشنایی و حالت‌های نرخ فریم پشتیبانی‌شده	سرعت هدف، نمونه‌های تصویری و شرایط روشنایی
این پروژه نیازمند تصویربرداری مادون قرمز است	مناسب‌بودن فیلتر و لنز	طول موج روشنایی و نیازهای تصویربرداری

امکان سفارشی‌سازی، محدوده توسعه، هزینه و زمان تحویل پس از بررسی مهندسی تأیید می‌شوند.

فرآیند سفارشی سازی

مرحلهٔ ۱ — ارائه نیازمندی‌های شما

کاربرد، پلتفرم میزبان، وضوح و نرخ فریم مورد نیاز، فاصله کاری، فضای نصب و تعداد تخمینی را ارائه دهید.

مرحلهٔ ۲ — بررسی پیکربندی

حالت کاری سنسور، رابط، لنز و آرایش مکانیکی را ارزیابی کنید. تغییرات لازم برای دستگاه هدف را شناسایی کنید.

مرحلهٔ ۳ — تأیید نقشه‌ها و معیارهای ارزیابی

پیش از تولید نمونه اولیه، روی پیکربندی، جزئیات اتصال، بازنگری مکانیکی و الزامات پذیرش نمونه توافق حاصل شود.

مرحلهٔ ۴ — ارزیابی نمونه‌ها

کیفیت تصویر، نرخ فریم پایدار، رفتار نوردهی، ادغام با سیستم میزبان و تناسب مکانیکی را در محیط عملیاتی واقعی آزمایش کنید.

مرحلهٔ ۵ — تأیید پیکربندی تولید

پیش از شروع تولید انبوه، نمونهٔ پذیرفته‌شده، نقشه‌ها، اجزای نوری و پیکربندی عملیاتی را تأیید کنید.

نقشه‌ها و نیازمندی‌های تصویربرداری خود را ارسال کنید.

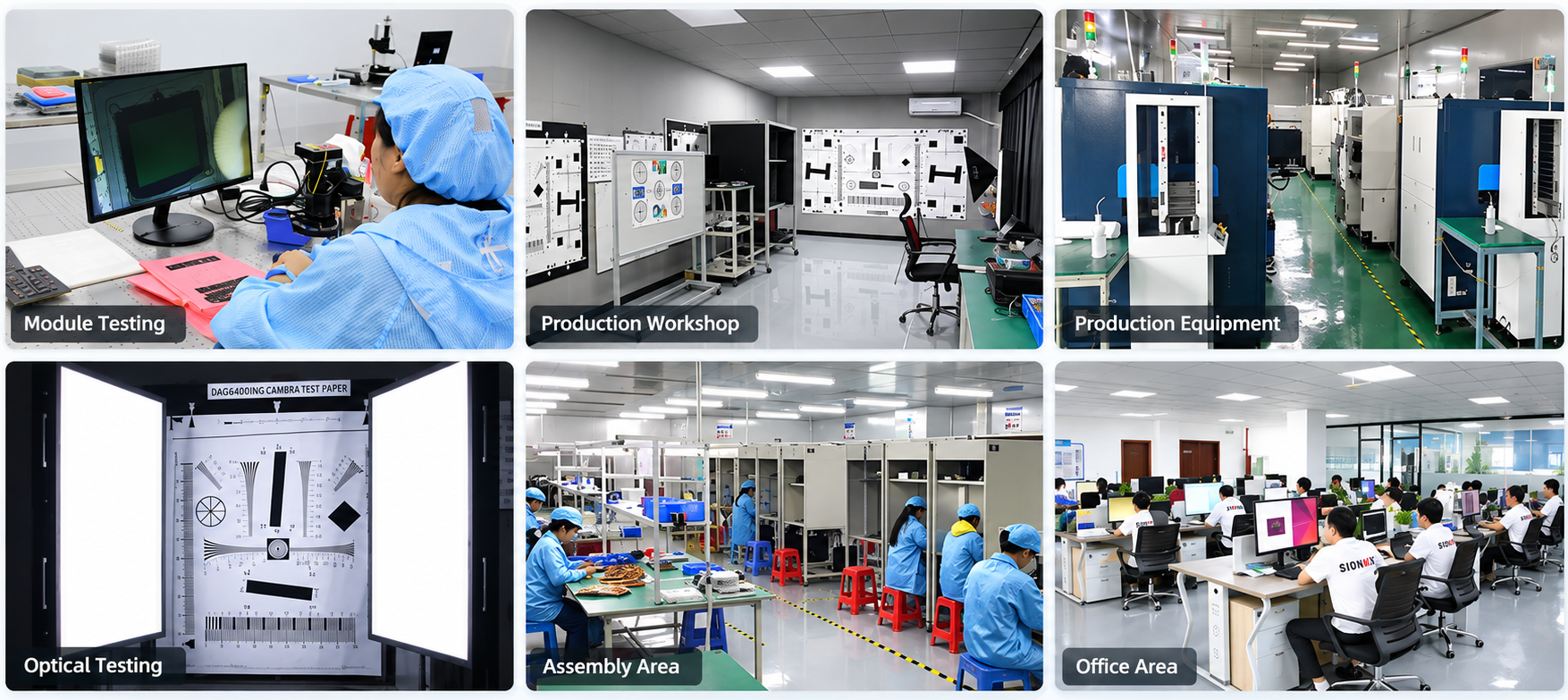

درباره سینوسین

شرکت شنژن سینوسین فناوری کو.، لمیتد در ژوئن ۲۰۱۶ تأسیس شد و در زمینهٔ طراحی، توسعه، تولید و ارائهٔ خدمات OEM/ODM برای ماژول‌های دوربین CMOS تخصص دارد.

محصولات این شرکت شامل ماژول‌های دوربین USB، MIPI و DVP است و خدمات آن از مرحلهٔ توسعه تا تولید و پشتیبانی پس از فروش ادامه دارد.

در پروژه‌های بینایی تعبیه‌شده، سینوسین با مشتریان همکاری می‌کند تا وظیفهٔ تصویربرداری را در کنار نیازمندی‌های ادغام مکانیکی و الکتریکی ارزیابی کند؛ این امر به تعریف پیکربندی دوربینی کمک می‌کند که پیش از تأیید تولید، در دستگاه مورد نظر قابل ارزیابی باشد.

گواهینامه‌ها و مالکیت فکری

اسناد سینوسین شامل سوابق مدیریت کیفیت، اسناد انطباق محصول، حق ثبت نرم‌افزار و اختراعات مدلی است. برای پروژه ماژول دوربین شما، لطفاً اسناد فعلی را که برای مدل و پیکربندی انتخاب‌شده قابل اعمال هستند درخواست دهید، از جمله اسناد مربوط به CE، FCC یا RoHS.

پرسش‌های رایج

سوال ۱: آیا این ماژول تصاویر رنگی تولید می‌کند؟

خیر. این پیکربندی تصاویر تک‌رنگ تولید می‌کند. این ماژول برای وظایفی طراحی شده که بر پایهٔ روشنایی، کنتراست، اشکال و الگوها انجام می‌شوند.

سوال ۲: آیا شاتر جهانی از تاری حرکتی جلوگیری می‌کند؟

خیر. شاتر جهانی اعوجاج ناشی از شاتر غلتان را کاهش می‌دهد، اما تاری حرکتی همچنان به زمان نوردهی و سرعت هدف بستگی دارد. روشنایی و زمان نوردهی باید به‌طور مناسب انتخاب شوند.

سوال ۳: بیشترین نرخ فریم چقدر است؟

جدول وضوح و نرخ فریم را برای نرم‌افزار ارائه‌شده درخواست کنید. نرخ قابل‌دستیابی به فرمت خروجی، تنظیمات نوردهی و سیستم میزبان بستگی دارد.

سوال ۴: کمترین فاصله فوکوس خودکار چقدر است؟

کمترین فاصله کاری در فهرست فعلی مشخص نشده است. فاصله و اندازه هدف مورد نیاز خود را اعلام کنید تا پیکربندی لنز ارزیابی شود.
