توضیحات محصول

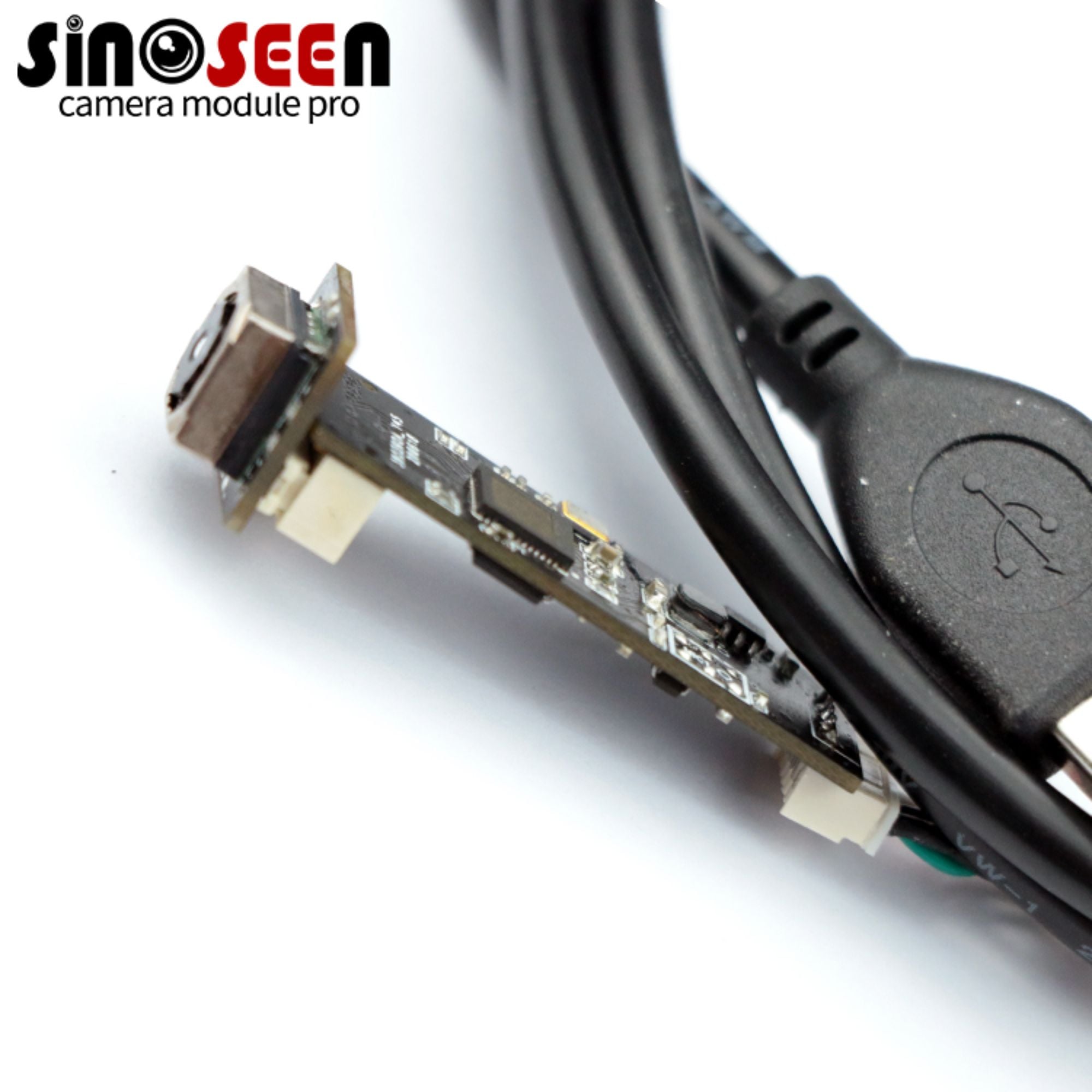

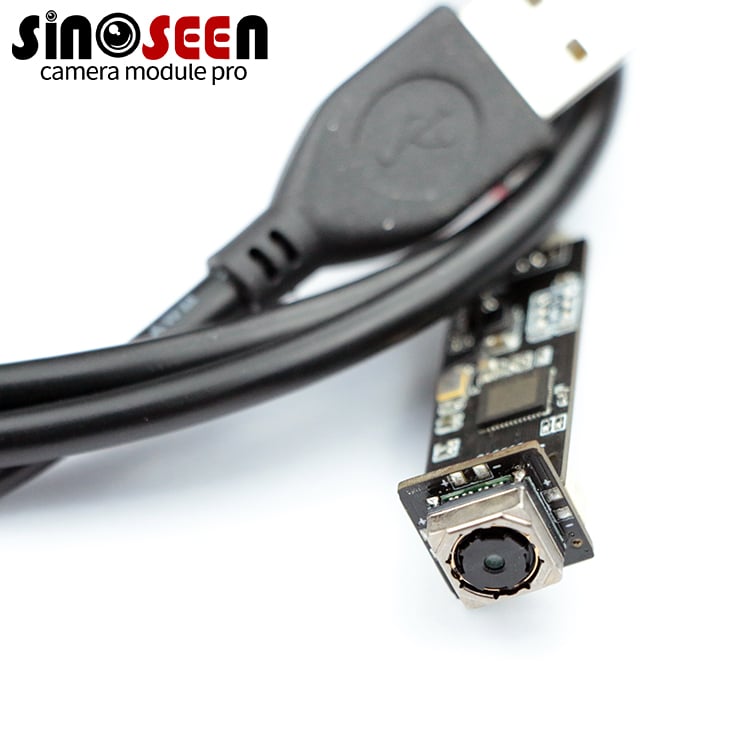

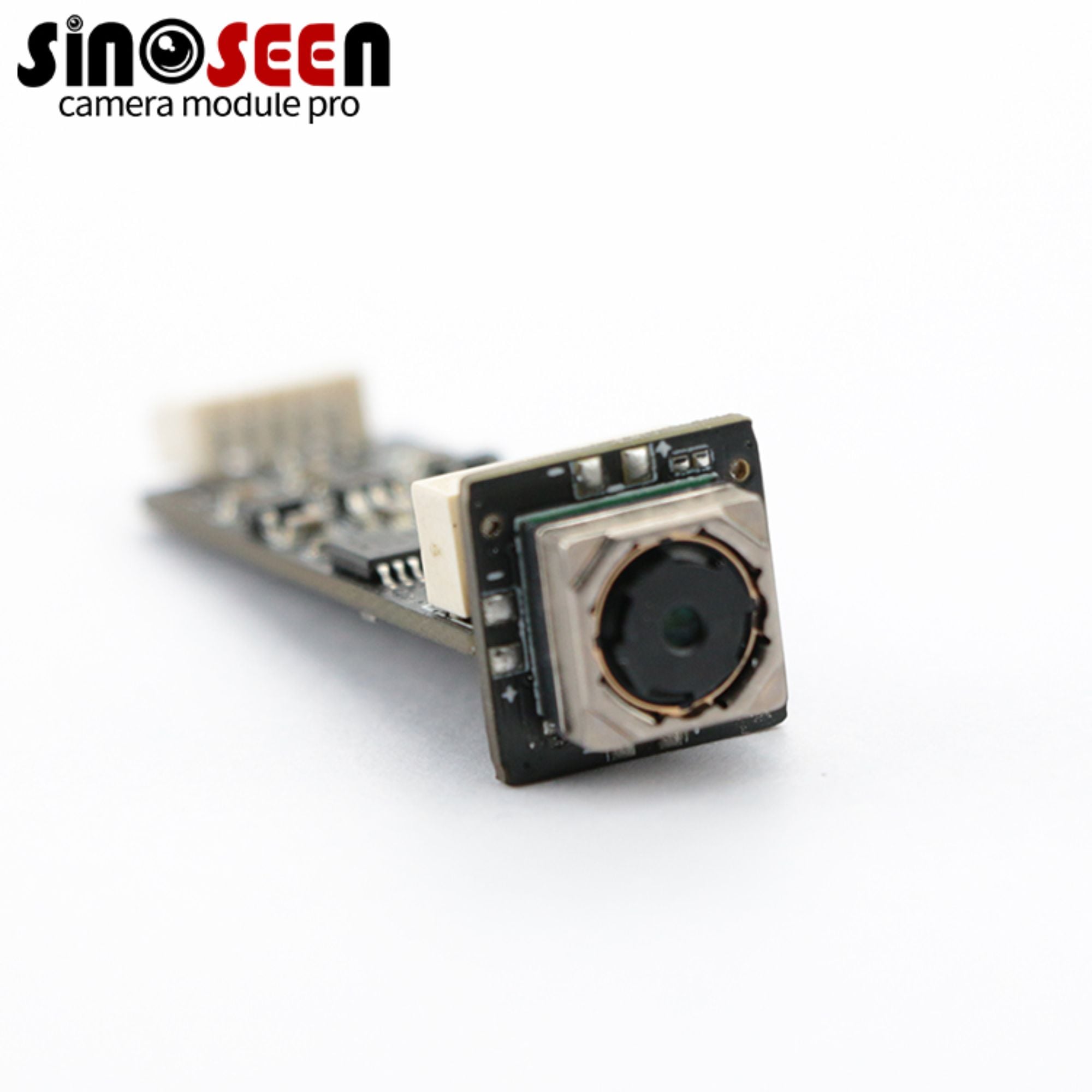

طراحی ماژول دوربین اندوسمی USB در حال حاضر بسیار محبوب است به دلیل تعداد پیکسل بالا و چیپ عالی 8MP UHD IMX179 از شرکت SONY. این دوربین از دو برد PCB قابل جدا استفاده می‌کند، که برد بالا شامل عدسی فوکوس خودکار سریع است که امکان ردیابی واضح اشیاء در فواصل مختلف را فراهم می‌کند.

برد پایین به عنوان پنل کنترل عمل می‌کند، که عرض آن با پایه عدسی هماهنگ است و برای استفاده در فضاهای ضیق و محدود مناسب است.

اگر نور محیط کافی نباشد، می‌توانیم چراغ‌های LED نزدیک عدسی طراحی کنیم تا نور اضافه‌ای فراهم کند. چراغ‌های LED به صورت خودکار هنگام استفاده از ماژول روشن می‌شوند و این کار را ساده و راحت می‌کند.

خلاصه ی محصول

انتخاب دوربین برای دستگاه بازرسی فشرده نیازمند بیش از تعداد پیکسل است. عدسی باید جزئیات مورد نیاز را در فاصلهٔ کاری تعیین‌شده تفکیک کند، در حالی که برد، اتصال‌دهنده و کابل باید در پوشش جای گیرند.

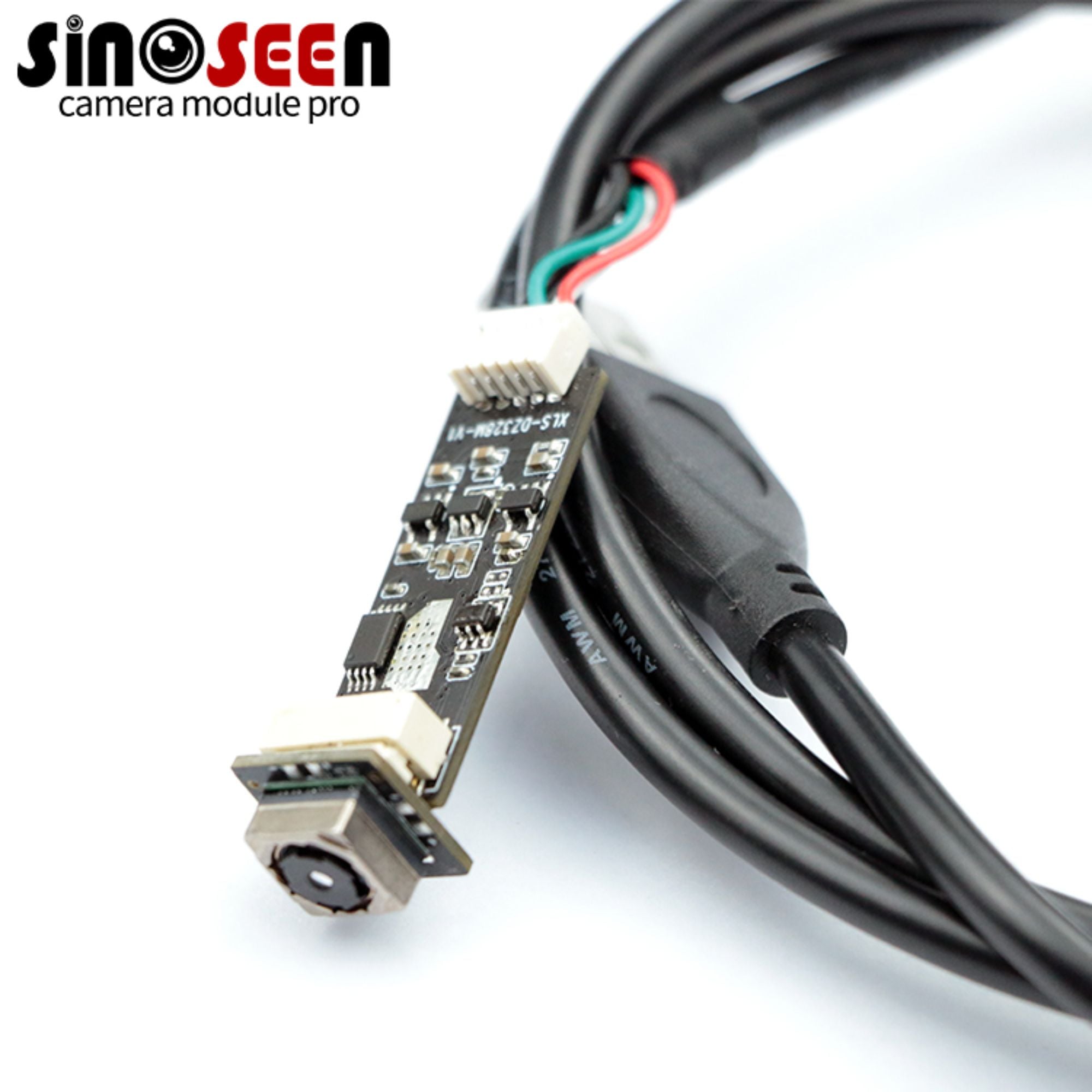

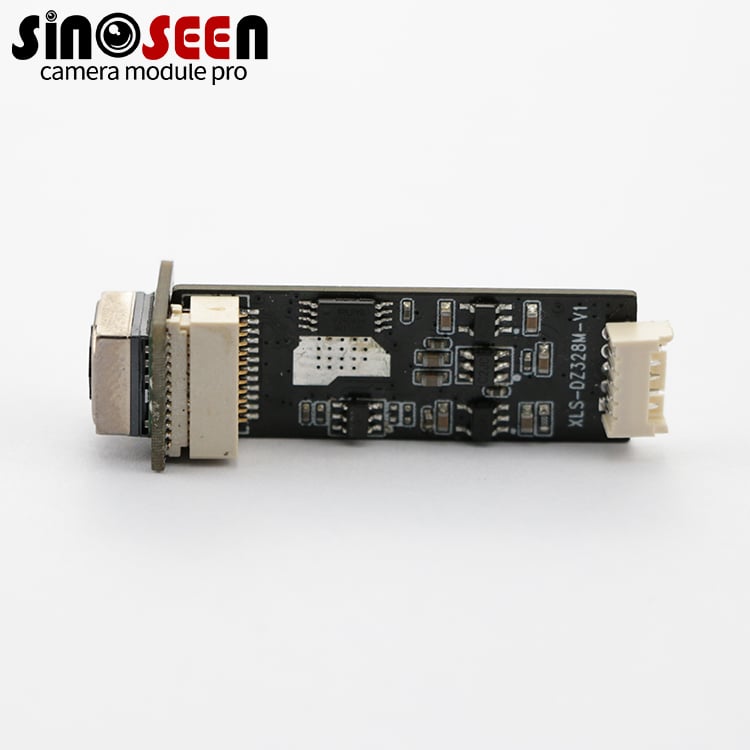

مدل XLS-DZ328M-V1.0 از سنسور IMX179 همراه با اتصال USB برای ثبت تصویر توسط دستگاه میزبان استفاده می‌کند. این مدل قابل ارزیابی برای ابزارهای دستی مشاهده، بازرسی فضاهای محصور و نظارت بصری تعبیه‌شده است. ارزیابی نمونه باید شامل جزئیات تصویر، فوکوس، بازتاب‌ها، روشنایی و ثبت پیوستهٔ تصویر روی دستگاه میزبان مورد نظر باشد.

ویژگی‌های کلیدی

تصویربرداری رنگی ۸ مگاپیکسلی

قالب تصویر ۳۲۶۴ × ۲۴۴۸ جزئیات رنگی و مکانی را برای بازرسی بصری فراهم می‌کند. جزئیات واقعی به عدسی، فوکوس، روشنایی و حالت خروجی انتخاب‌شده بستگی دارد.

چیدمان برد باریک

ابعاد ذکرشدهٔ برد ۳۵٫۵ × ۱۲٫۵ میلی‌متر است. پیش از نهایی‌سازی پوشش، باید نقشهٔ مکانیکی کامل — از جمله ارتفاع عدسی و فاصلهٔ اطمینان اتصال‌دهنده — بررسی شود.

اتصال USB ۲٫۰

این ماژول از طریق USB 2.0 به یک دستگاه میزبان متصل می‌شود و از توان اتوبوس USB استفاده می‌کند. حالت ضبط مورد نیاز و پشتیبانی نرم‌افزاری را در پلتفرم مورد نظر تأیید کنید.

کنترل‌های قابل تنظیم تصویر

کنترل‌های فهرست‌شده شامل نوردهی، تعادل سفید، روشنایی، کنتراست و اشباع هستند. تنظیمات موجود بستگی به فرم‌웨ر ارائه‌شده و نرم‌افزار ضبط دارد.

توسعه نورپردازی اختیاری

برای صحنه‌هایی با نور محیطی محدود می‌توان نور اضافی را ارزیابی کرد. در قرارگیری LEDها باید بازتاب‌ها، گرما، مصرف توان و فاصله کاری هدف در نظر گرفته شوند.

مشخصات فنی

حوزه‌های کاربرد

شناسایی چهره ضبط صور چهره برای کنترل دسترسی.
پرداخت با کد QR تصویربرداری از کدها برای رمزگشایی.
دستگاه‌های واقعیت مجازی ورودی بصری برای ردیابی حرکت.
ردیابی با سرعت بالا ضبط تصویر اشیاء متحرک.
اسکن ترمینال تصویربرداری از اسناد و بارکدها.
بینایی ربات‌ها تصاویر برای تعیین موقعیت و هدایت.
امنیت و خانه هوشمند : نظارت درون‌سالنی و بیرون‌سالنی.
جمع‌آوری داده‌های آموزشی هوش مصنوعی : ثبت تصویر برای مجموعه‌داده‌های هوش مصنوعی.
تصویربرداری پزشکی و علوم زیستی : ثبت تصویر برای میکروسکوپی و تحقیقات.

فرآیند سفارشی‌سازی و توسعه تولیدکننده اصلی تجهیزات (OEM) و تولیدکننده طراحی اصلی (ODM)

دوربین را با نیازمندی‌های ادغام خود تطبیق دهید

پیکربندی مناسب دوربین باید هم با وظیفه تصویربرداری و هم با ساختار دستگاه سازگان داشته باشد. شرکت سینوسین خدمات ماژول‌های دوربین OEM/ODM ارائه می‌دهد و می‌تواند تغییرات در تنظیمات نوری، چیدمان مدار انعطاف‌پذیر، آرایش اتصالات و پیکربندی عملیاتی پشتیبانی‌شده را ارزیابی کند.

امکان سفارشی‌سازی، محدوده توسعه، هزینه و زمان تحویل پس از بررسی مهندسی تأیید می‌شوند.

فرآیند سفارشی سازی

مرحلهٔ ۱ — ارائه نیازمندی‌های شما

کاربرد، پلتفرم میزبان، وضوح و نرخ فریم مورد نیاز، فاصله کاری، فضای نصب و تعداد تخمینی را ارائه دهید.

مرحلهٔ ۲ — بررسی پیکربندی

حالت کاری سنسور، رابط، لنز و آرایش مکانیکی را ارزیابی کنید. تغییرات لازم برای دستگاه هدف را شناسایی کنید.

مرحلهٔ ۳ — تأیید نقشه‌ها و معیارهای ارزیابی

پیش از تولید نمونه اولیه، روی پیکربندی، جزئیات اتصال، بازنگری مکانیکی و الزامات پذیرش نمونه توافق حاصل شود.

مرحلهٔ ۴ — ارزیابی نمونه‌ها

کیفیت تصویر، نرخ فریم پایدار، رفتار نوردهی، ادغام با سیستم میزبان و تناسب مکانیکی را در محیط عملیاتی واقعی آزمایش کنید.

مرحلهٔ ۵ — تأیید پیکربندی تولید

پیش از شروع تولید انبوه، نمونهٔ پذیرفته‌شده، نقشه‌ها، اجزای نوری و پیکربندی عملیاتی را تأیید کنید.

نقشه‌ها و نیازمندی‌های تصویربرداری خود را ارسال کنید.

درباره سینوسین

شرکت شنژن سینوسین فناوری کو.، لمیتد در ژوئن ۲۰۱۶ تأسیس شد و در زمینهٔ طراحی، توسعه، تولید و ارائهٔ خدمات OEM/ODM برای ماژول‌های دوربین CMOS تخصص دارد.

محصولات این شرکت شامل ماژول‌های دوربین USB، MIPI و DVP است و خدمات آن از مرحلهٔ توسعه تا تولید و پشتیبانی پس از فروش ادامه دارد.

در پروژه‌های بینایی تعبیه‌شده، سینوسین با مشتریان همکاری می‌کند تا وظیفهٔ تصویربرداری را در کنار نیازمندی‌های ادغام مکانیکی و الکتریکی ارزیابی کند؛ این امر به تعریف پیکربندی دوربینی کمک می‌کند که پیش از تأیید تولید، در دستگاه مورد نظر قابل ارزیابی باشد.

گواهینامه‌ها و مالکیت فکری

اسناد سینوسین شامل سوابق مدیریت کیفیت، اسناد انطباق محصول، حق ثبت نرم‌افزار و اختراعات مدلی است. برای پروژه ماژول دوربین شما، لطفاً اسناد فعلی را که برای مدل و پیکربندی انتخاب‌شده قابل اعمال هستند درخواست دهید، از جمله اسناد مربوط به CE، FCC یا RoHS.

پرسش‌های رایج

سوال ۱: آیا این دوربین از ویدئوی ۴K پشتیبانی می‌کند؟

ابعاد تصویر فهرست‌شده ۳۲۶۴ × ۲۴۴۸ است. این ابعاد پشتیبانی از ویدئوی ۴K با وضوح ۳۸۴۰ × ۲۱۶۰ را تضمین نمی‌کنند. ترکیب‌های پشتیبانی‌شده ماژول از نظر وضوح، نرخ فریم و قالب خروجی را درخواست کنید.

سوال ۲: آیا این ماژول خودکانونی یا ثابت‌کانون است؟

لطفاً پیکربندی عدسی را هنگام درخواست نقل‌قول تأیید کنید. فهرست فعلی شامل توضیحات عدسی با قابلیت فوکوس خودکار و فوکوس ثابت است؛ پیکربندی ارائه‌شده باید در صفحه‌دادهٔ تأییدشده مشخص شود.

سوال ۳: نرخ فریم در رزولوشن کامل چقدر است؟

جدول نرخ فریم مخصوص مدل مورد نیاز است. قبل از سفارش، نرخ قابل‌دستیابی در وضوح ۳۲۶۴ × ۲۴۴۸ را با فرمت خروجی و میزبان انتخاب‌شده تأیید کنید.

سوال ۴: آیا چراغ‌های LED در این محصول گنجانده شده‌اند؟

روشنایی اضافی LED به‌عنوان یک گزینه سفارشی‌سازی توصیف شده است. لطفاً تأیید کنید که آیا روشنایی در نقل‌قول گنجانده شده است یا خیر و همچنین روش کنترل و نیازمندی‌های تغذیه‌ای آن را مشخص کنید.

سوال ۵: آیا این دستگاه می‌تواند مستقیماً به گوشی هوشمند متصل شود؟

سازگانی به قابلیت میزبان USB، توان در دسترس و برنامه دوربین گوشی بستگی دارد. وجود یک آداپتور فیزیکی به‌تنهایی تضمینی برای عملکرد نیست.
