توضیحات محصول

این ماژول دوربین اندوسکوپ USB دارای قابلیت تفکیک بالا با 8 مگاپیکسل (3264x2448) و ویژگی خودکار فوکوس است. حسگر CMOS سونی IMX179 تصاویر پایدار و با کیفیت بالا را تضمین می‌کند. با وجود قابلیت تفکیک بالا، این یکی از کوچکترین ماژول‌های دوربین موجود است که فقط به اندازه 35.5MMx12.5MM است. این ویژگی آن را به یک گزینه منعطف برای تجهیزاتی با فضاهاي محدود می‌کند. این دوربین نسبت به بیشتر دوربین‌های اندوسکوپ دیگر دارای مزیتی است زیرا می‌تواند عدسی با زاویه گسترده تا 120 درجه را جایگذاری کند، در حالی که عادتاً عدسی‌های 70 درجه استفاده می‌شود.

این محصول به طور معمول در کاربردهای فناوری پیشرفته و مطلوب مانند واقعیت مجازی (VR)، واقعیت افزوده (AR)، 3D، لباس‌های هوشمند، هدست‌ها، شیشه‌ها، رباتیک، IoT، AI، پزشکی، صنعتی، فناوری کشاورزی، بیومتریک، تصویربرداری، دید ماشین، دید کامپیوتری و امنیت استفاده می‌شود.

خلاصه ی محصول

انتخاب دوربین برای دستگاه بازرسی فشرده نیازمند بیش از تعداد پیکسل است. عدسی باید جزئیات مورد نیاز را در فاصلهٔ کاری تعیین‌شده تفکیک کند، در حالی که برد، اتصال‌دهنده و کابل باید در پوشش جای گیرند.

مدل XLS-DZ328M-V1.0 از سنسور IMX179 همراه با اتصال USB برای ثبت تصویر توسط دستگاه میزبان استفاده می‌کند. این مدل قابل ارزیابی برای ابزارهای دستی مشاهده، بازرسی فضاهای محصور و نظارت بصری تعبیه‌شده است. ارزیابی نمونه باید شامل جزئیات تصویر، فوکوس، بازتاب‌ها، روشنایی و ثبت پیوستهٔ تصویر روی دستگاه میزبان مورد نظر باشد.

ویژگی‌های کلیدی

تصویربرداری رنگی ۸ مگاپیکسلی

قالب تصویر ۳۲۶۴ × ۲۴۴۸ جزئیات رنگی و مکانی را برای بازرسی بصری فراهم می‌کند. جزئیات واقعی به عدسی، فوکوس، روشنایی و حالت خروجی انتخاب‌شده بستگی دارد.

چیدمان برد باریک

ابعاد ذکرشدهٔ برد ۳۵٫۵ × ۱۲٫۵ میلی‌متر است. پیش از نهایی‌سازی پوشش، باید نقشهٔ مکانیکی کامل — از جمله ارتفاع عدسی و فاصلهٔ اطمینان اتصال‌دهنده — بررسی شود.

اتصال USB ۲٫۰

این ماژول از طریق USB 2.0 به یک دستگاه میزبان متصل می‌شود و از توان اتوبوس USB استفاده می‌کند. حالت ضبط مورد نیاز و پشتیبانی نرم‌افزاری را در پلتفرم مورد نظر تأیید کنید.

کنترل‌های قابل تنظیم تصویر

کنترل‌های فهرست‌شده شامل نوردهی، تعادل سفید، روشنایی، کنتراست و اشباع هستند. تنظیمات موجود بستگی به فرم‌웨ر ارائه‌شده و نرم‌افزار ضبط دارد.

توسعه نورپردازی اختیاری

برای صحنه‌هایی با نور محیطی محدود می‌توان نور اضافی را ارزیابی کرد. در قرارگیری LEDها باید بازتاب‌ها، گرما، مصرف توان و فاصله کاری هدف در نظر گرفته شوند.

مشخصات فنی

حوزه‌های کاربرد

شناسایی چهره ضبط صور چهره برای کنترل دسترسی.
پرداخت با کد QR تصویربرداری از کدها برای رمزگشایی.
دستگاه‌های واقعیت مجازی ورودی بصری برای ردیابی حرکت.
ردیابی با سرعت بالا ضبط تصویر اشیاء متحرک.
اسکن ترمینال تصویربرداری از اسناد و بارکدها.
بینایی ربات‌ها تصاویر برای تعیین موقعیت و هدایت.
امنیت و خانه هوشمند : نظارت درون‌سالنی و بیرون‌سالنی.
جمع‌آوری داده‌های آموزشی هوش مصنوعی : ثبت تصویر برای مجموعه‌داده‌های هوش مصنوعی.
تصویربرداری پزشکی و علوم زیستی : ثبت تصویر برای میکروسکوپی و تحقیقات.

فرآیند سفارشی‌سازی و توسعه تولیدکننده اصلی تجهیزات (OEM) و تولیدکننده طراحی اصلی (ODM)

دوربین را با نیازمندی‌های ادغام خود تطبیق دهید

پیکربندی مناسب دوربین باید هم با وظیفه تصویربرداری و هم با ساختار دستگاه سازگان داشته باشد. شرکت سینوسین خدمات ماژول‌های دوربین OEM/ODM ارائه می‌دهد و می‌تواند تغییرات در تنظیمات نوری، چیدمان مدار انعطاف‌پذیر، آرایش اتصالات و پیکربندی عملیاتی پشتیبانی‌شده را ارزیابی کند.

امکان سفارشی‌سازی، محدوده توسعه، هزینه و زمان تحویل پس از بررسی مهندسی تأیید می‌شوند.

فرآیند سفارشی سازی

مرحلهٔ ۱ — ارائه نیازمندی‌های شما

کاربرد، پلتفرم میزبان، وضوح و نرخ فریم مورد نیاز، فاصله کاری، فضای نصب و تعداد تخمینی را ارائه دهید.

مرحلهٔ ۲ — بررسی پیکربندی

حالت کاری سنسور، رابط، لنز و آرایش مکانیکی را ارزیابی کنید. تغییرات لازم برای دستگاه هدف را شناسایی کنید.

مرحلهٔ ۳ — تأیید نقشه‌ها و معیارهای ارزیابی

پیش از تولید نمونه اولیه، روی پیکربندی، جزئیات اتصال، بازنگری مکانیکی و الزامات پذیرش نمونه توافق حاصل شود.

مرحلهٔ ۴ — ارزیابی نمونه‌ها

کیفیت تصویر، نرخ فریم پایدار، رفتار نوردهی، ادغام با سیستم میزبان و تناسب مکانیکی را در محیط عملیاتی واقعی آزمایش کنید.

مرحلهٔ ۵ — تأیید پیکربندی تولید

پیش از شروع تولید انبوه، نمونهٔ پذیرفته‌شده، نقشه‌ها، اجزای نوری و پیکربندی عملیاتی را تأیید کنید.

نقشه‌ها و نیازمندی‌های تصویربرداری خود را ارسال کنید.

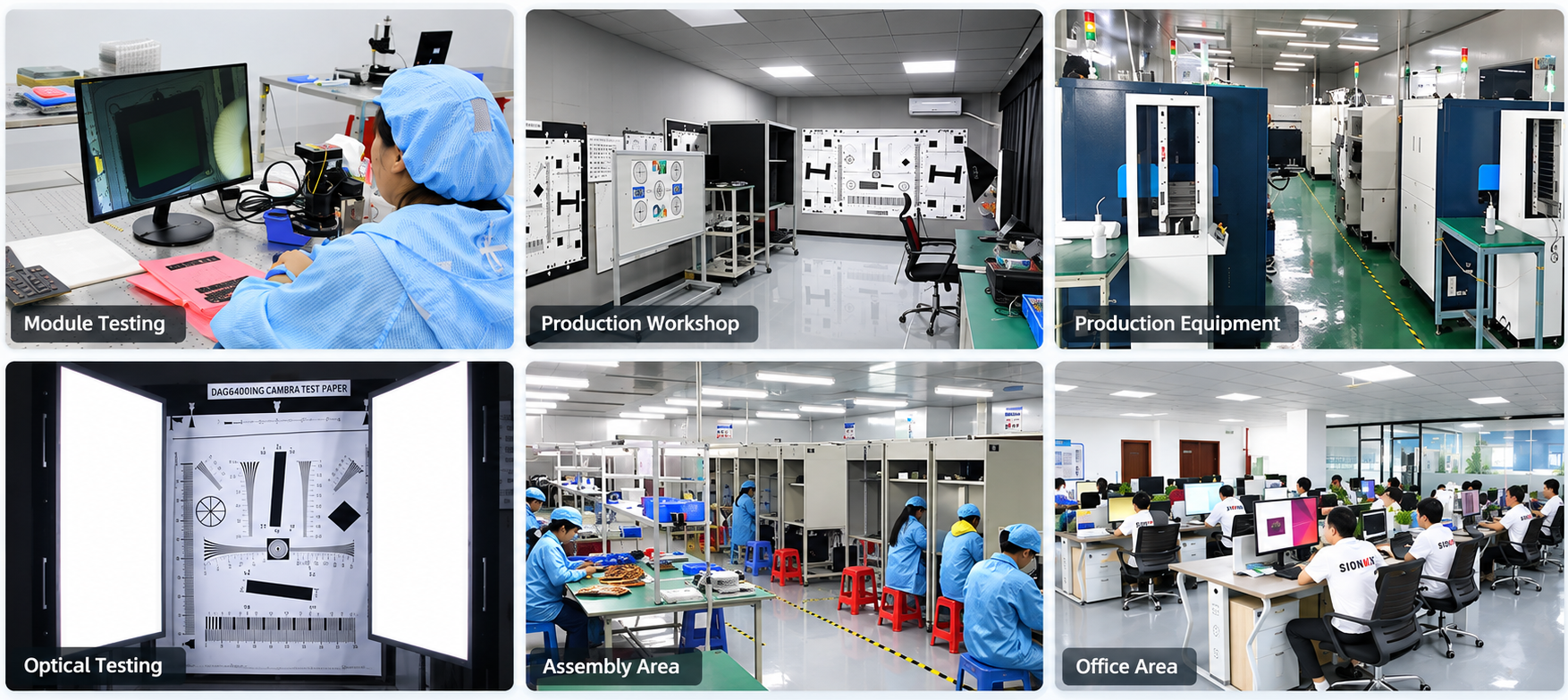

درباره سینوسین

شرکت شنژن سینوسین فناوری کو.، لمیتد در ژوئن ۲۰۱۶ تأسیس شد و در زمینهٔ طراحی، توسعه، تولید و ارائهٔ خدمات OEM/ODM برای ماژول‌های دوربین CMOS تخصص دارد.

محصولات این شرکت شامل ماژول‌های دوربین USB، MIPI و DVP است و خدمات آن از مرحلهٔ توسعه تا تولید و پشتیبانی پس از فروش ادامه دارد.

در پروژه‌های بینایی تعبیه‌شده، سینوسین با مشتریان همکاری می‌کند تا وظیفهٔ تصویربرداری را در کنار نیازمندی‌های ادغام مکانیکی و الکتریکی ارزیابی کند؛ این امر به تعریف پیکربندی دوربینی کمک می‌کند که پیش از تأیید تولید، در دستگاه مورد نظر قابل ارزیابی باشد.

گواهینامه‌ها و مالکیت فکری

اسناد سینوسین شامل سوابق مدیریت کیفیت، اسناد انطباق محصول، حق ثبت نرم‌افزار و اختراعات مدلی است. برای پروژه ماژول دوربین شما، لطفاً اسناد فعلی را که برای مدل و پیکربندی انتخاب‌شده قابل اعمال هستند درخواست دهید، از جمله اسناد مربوط به CE، FCC یا RoHS.

شرکت فناوری Shenzhen Sinoseen

یکی از 10 تولیدکننده برتر ماژول دوربین در چین

اگر در حال تلاش برای پیدا کردن راه‌حل مناسبی برای ماژول دوربین هستید، لطفاً با ما تماس بگیرید، ما بر اساس نیازهای شما انواع ماژول‌های دوربین با رابط USB/MIPI/DVP را سفارشی کرده و تیم اختصاصی‌ای را برای ارائه بهترین راه‌حل آماده خواهیم کرد.

سوالات متداول:

سوال 1. چگونه ماژول دوربین مناسب را انتخاب کنم؟

پاسخ: لطفاً نیازهای دقیق خود را به ما بگویید، مانند سناریوهای کاربردی، وضوح، اندازه و نیازهای عدسی. تیم حرفه‌ای مهندسین ما کمک شما را خواهد کرد تا بهترین ماژول دوربین را انتخاب کنید.

سوال 2. چگونه آغاز به اثبات کنم؟

پاسخ: پس از تأیید تمام پارامترها، ما طرحی رسم خواهیم کرد تا جزئیات را با شما تأیید کنیم. بعد از تأیید طرح، به اثبات عمل خواهیم کرد.

سوال 3: چگونه باید پرداخت را انجام دهم؟

پاسخ: در حال حاضر ما از تراکنش بانکی T/T و پی پال پشتیبانی می‌کنیم.

سوال 4: طولانی است که برای ساخت نمونه زمان لازم است؟

الف: اگر یک ماژول دوربین USB , معمولاً ۲ تا ۳ هفته طول می‌کشد، اگر یک MIPI یا ماژول دوربین DVP , معمولاً ۱۰ تا ۱۵ روز طول می‌کشد.

سوال 5: چقدر زمان طول می‌کشد تا نمونه بعد از آماده شدن به دست من برسد؟

پاسخ: پس از آزمایش نمونه‌ها و اطمینان از عدم وجود مشکل، نمونه‌ها را از طریق DHL، FedEx، UPS یا هر روش پیک دیگری به شما ارسال خواهیم کرد، معمولاً در مدت زمان یک هفته.
