IR CUT OV2710 Camera Module USB Infrared Medical 1080p 2MP

Mga Detalye ng Produkto:

Lugar ng Pinagmulan:

Shenzhen, Tsina

Pangalan ng Brand:

Sinoseen

Sertipikasyon:

ROHS

Bilang ng Modelo:

Xls-pc222m-v1.0

Mga tuntunin ng pagbabayad at pagpapadala:

Pinakamaliit na Dapat I-order:

3

Presyo:

mapagtatagumpayan

Mga Detalye ng Pakete:

Tray+anti-static bag sa karton na kahon

Panahon ng Pagpapadala:

2-3 linggo

Mga Tuntunin sa Pagbabayad:

T/T

Kakayahan sa Pagkakaloob:

500000 piraso/buwang

  • Parametro
  • Mga kaugnay na produkto
  • Pagsisiyasat
  • Detalyadong impormasyon

Uri:

I-cut Modulo ng camera

Sensor:

Pagtingin sa lahat ng bagay

Resolusyon:

2mp (1920*1080)

Sukat:

19mmx55mm (mapag-aayos)

Lens fov:

80° (opsyunal)

Uri ng focus:

Nakapirming pokus

Interface:

Usb2.0

Katangian:

Pangitain sa gabi

Mataas na liwanag:

2mp wifi ip camera module

Rohs wifi ip camera module

2mp ip camera module

Paglalarawan ng Produkto

Ito Usb camera module isa sa aming pinakamabentang produkto, na may kakayahang makita sa araw at gabi. Nakakakuha ito ng mga kulay na larawan sa araw kapag ang ilaw ay sapat, at mga itim at puting larawan sa gabi kapag kulang ang ilaw. Ang mga LED light ay awtomatikong nababasa sa araw at nagkakabukas sa gabi, kaya walang kailangang manu-manong interbensyon.

Ang wifi ip camera module ay may 2mp resolution (1920x1080) at gumagamit ng omnivision ov2710 cmos sensor. nagbibigay ang sensor na ito ng sensitibo sa mababang ilaw ng 3700mv / lux-sec, isang ratio ng s / n ng 40 db, at isang pinakamataas na dynamic range ng 69 db.

Mga Pangunahing Tampok

1. Buong HD na Video sa 30fps sa MJPG na Pamamaraan
Sumusuporta sa 1920 × 1080 MJPG na output hanggang sa 30fps. Ang ibinigay na teknikal na detalye ay nakalista rin ang 1280 × 720, 640 × 480, at 320 × 240 MJPG na mga pamamaraan sa 30fps.

2. 170° na Diagonal na Field of View
Ang tinukoy na 170° ±3° na diagonal na pananaw ay nakakakuha ng malawak na lugar mula sa isang posisyon lamang ng kamera, na sumusuporta sa pagmamasid sa malawak na lugar sa loob ng kapaligiran kung saan inilalagay ang device.

3. F1.6 na Fixed-Focus na Lens
Isang 2.3mm na lens na may F1.6 na aperture ang nagbibigay ng tinukoy na optical na konpigurasyon. Ang nakalista na saklaw ng focus ay nagsisimula sa 60cm, kaya ito ay angkop para sa mga paksa na nasa labas ng malapit na distansya.

4. USB 2.0 na Koneksyon
Gumagamit ng 5-pin, 1.25mm-pitch na board connector para sa USB cable assembly, kasama ang tinukoy na 5V ±5% na power supply.

5. MJPG at YUY2 na Output
Nagbibigay ng mga opsyon na compressed MJPG at uncompressed YUY2 na output. Dapat i-verify nang hiwalay ang bawat frame rate ng YUY2 para sa bawat resolusyon.

6. Adjustable na Mga Setting ng Larawan
Ang pagkakalantad, liwanag, kontrast, at saturasyon ay maaaring i-adjust sa pamamagitan ng suportadong firmware at host software upang angkop sa eksena.

7. M12 Lens Mount
Ang M12 × 0.5 mount ay nagbibigay ng batayan para sa pagsusuri ng mga alternatibong konpigurasyon ng lens kapag kailangan ang iba't ibang saklaw o distansya sa paggana.

Espesipikasyon

Numero ng Modelo

Xls-pc222m-v1.0

Sensor

1/2.7 pag-iingat ng lahat ng bagay

Pixel

2 megapixel

Pinaka-epektibong mga pixel

1920 ((h) x 1080 ((v)

Sukat ng Pixel

3.0μm x 3.0μm

Lugar ng imahe

5856μm x 3276μm

Format ng compression

Yuv2 / mjpg

Resolusyon

Tingnan sa itaas

Rate ng Frame

Tingnan sa itaas

Uri ng shutter

Electronic rolling shutter

Uri ng Focus

Nakapirming pokus

S/N Ratio

39db

Dynamic range

69db

Sensitivity

3700 mv/lux-sec

Uri ng Interface

Usb2.0


May-katuturang parameter

Liwanag/kaiba/saturation ng kulay/huge/definition/
Gamma/balanse ng puti/paglalarawan

Lens

Focal length: 3.6mm

Ang ir cut filter: 850nm

Fov: 80°

Laki ng thread: m12*p0.5

Dalas ng tunog

Opsyonal

Suplay ng Kuryente

Usb bus power

Konsumo ng Kuryente

DC 5v, 200ma

Pangunahing chip

Dsp/sensor/flash

Kontrol ng auto exposure (aec)

Suporta

Auto white balance (aeb)

Suporta

Auto gain control (agc)

Suporta

Sukat

55mm x 19mm

Temperatura ng imbakan

-20°c hanggang 70°c

Temperatura ng pagpapatakbo

0°c hanggang 55°c

Haba ng usb cable

Default

Suportahan ang OS

Winxp/vista/win7/win8/win10
Linux na may uvc ((sa itaas ng linux-2.6.26)
Mac-os x 10.4.8 o mas bago
Android 4.0 o mas mataas na may UVC

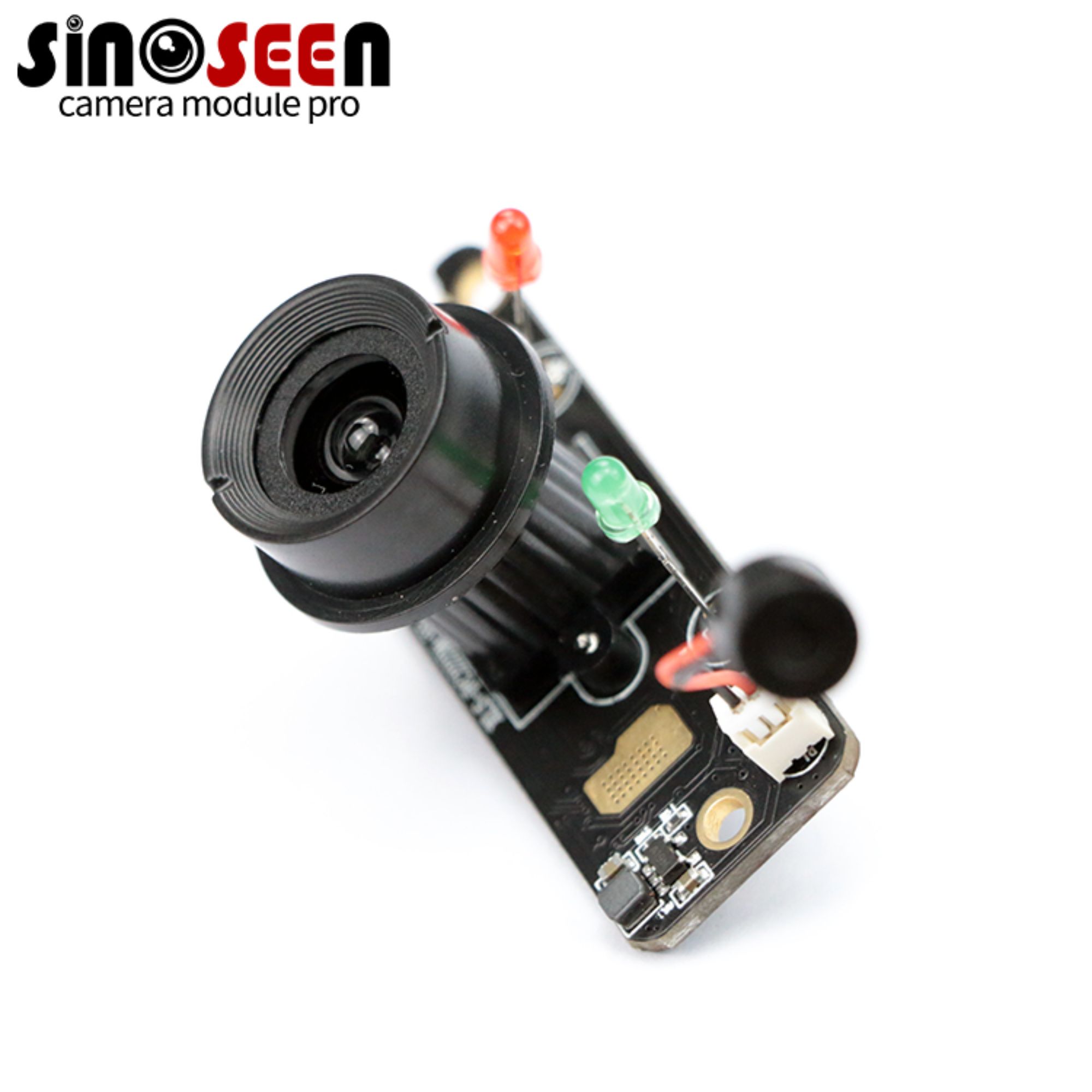

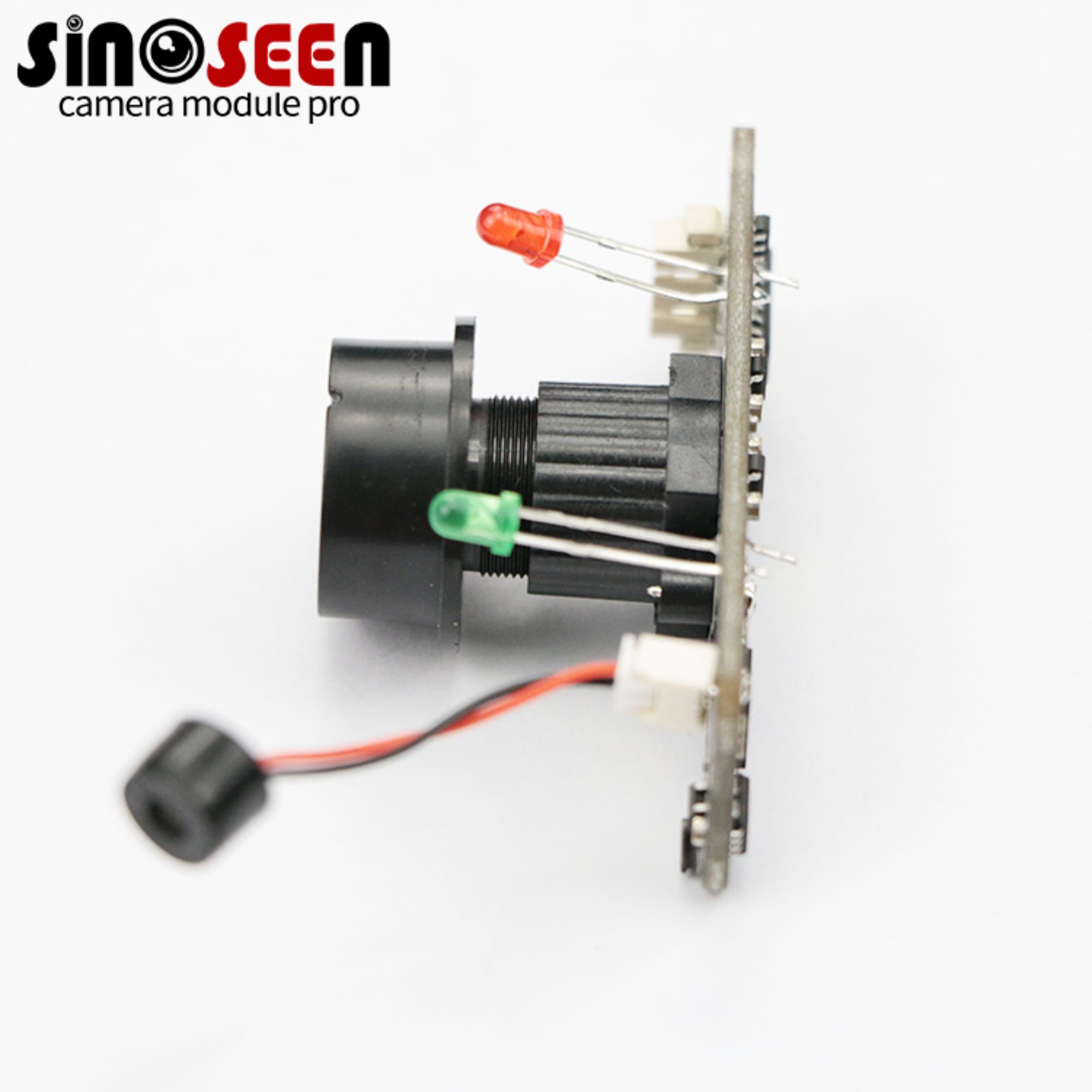

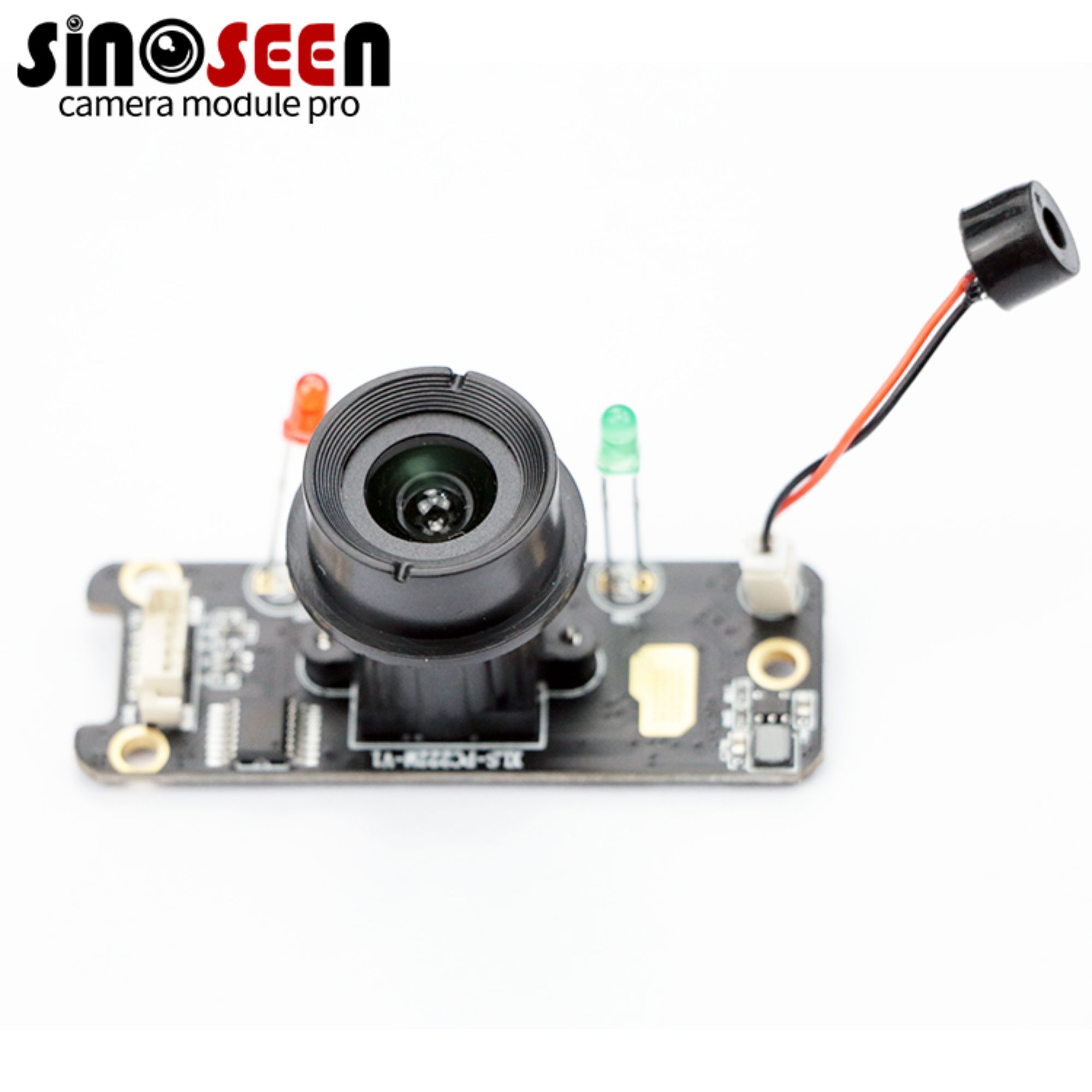

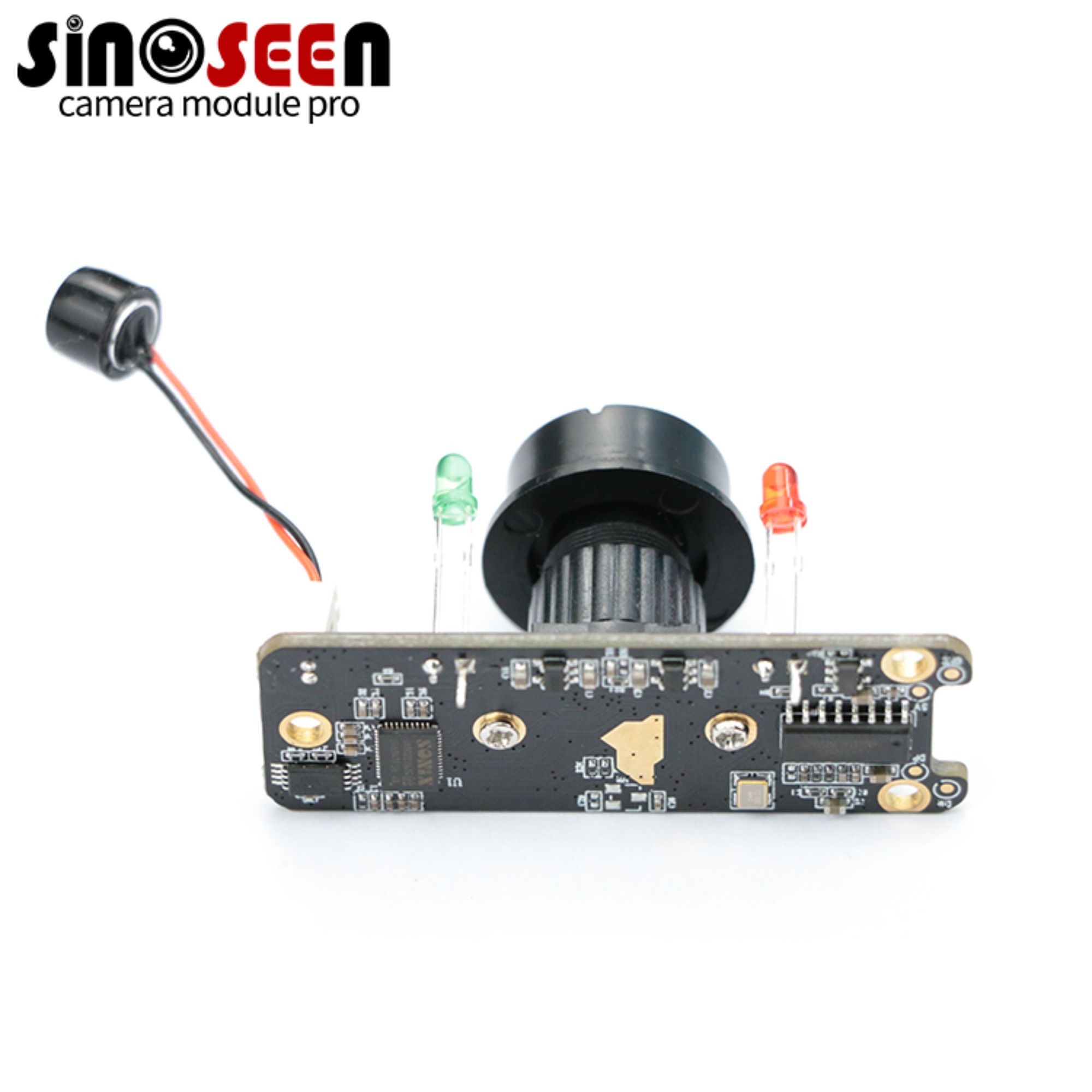

IR-CUT-OV2710-Camera-ModuleIR-CUT-OV2710-Camera-Module-02

Mga Lugar ng Aplikasyon

Pagkilala sa mukha : Pagkuha ng mukha para sa access control.
Pagbabayad sa pamamagitan ng QR code : Paggamit ng code imaging para sa decoding.
Mga Device na VR : Input na visual para sa motion tracking.
High-Speed Tracking : Pagkuha ng imahe ng gumagalaw na bagay.
Terminal Scanning : Pagkuha ng imahe ng dokumento at barcode.
Robot na Paningin : Mga larawan para sa pagpaposisyon at gabay.
Seguridad at Pamahalaan ng Bahay : Pansariling at panlabas na pagmomonitor.
Koleksyon ng Data para sa Pag-aaral ng AI : Paggamit ng larawan para sa mga dataset ng AI.
Panggagamot at Larangan ng Agham na May Kaugnayan sa Buhay : Paggamit ng larawan para sa mikroskopya at pananaliksik.

Proseso ng Pasadyang Pag-unlad at Pagpapasadya para sa OEM/ODM


I-angkop ang Kamera sa Iyong Mga Kinakailangan sa Pagsasama

Ang isang angkop na konpigurasyon ng kamera ay dapat sumapat sa parehong gawain sa imaging at istruktura ng device. Ang Sinoseen ay nag-aalok ng mga serbisyo para sa module ng kamera para sa OEM/ODM at maaaring suriin ang mga pagbabago sa optical setup, layout ng flexible circuit, ayos ng koneksyon, at suportadong operating configuration.

Kailangan ng Proyekto Mga Larangan para sa Teknikal na Pagsusuri Impormasyon na Ibigay
Hindi umaangkop ang kamera sa enclosure Posisyon ng ulo ng kamera, balangkas ng FPC, at routing Mga disenyo ng mekanikal at ang magagamit na espasyo
ang saklaw ng eksena o distansya ng paggana ay hindi angkop Pagpili ng lens, lawak ng larangan ng paningin, at pag-adjust ng focus Mga sukat ng target at distansya ng pagkuha
Ang koneksyon ng host ay iba sa karaniwang disenyo Konektor, pagtatalaga ng mga pin, at konpigurasyon ng interface Mga teknikal na detalye ng host at mga kinakailangan sa koneksyon
Ang mga gumagalaw na target ay nangangailangan ng mas malinaw na pagkuha Eksposisyon, ilaw, at mga suportadong mode ng bilis ng frame bilis ng target, mga halimbawa ng imahe, at kondisyon ng ilaw
kailangan ng proyekto ang imaging na may infrared Kasakopan ng filter at lens Haba ng wavelength ng ilaw at mga kinakailangan sa imaging

Ang feasibility ng pagpapasadya, saklaw ng pag-unlad, gastos, at oras ng paghahatid ay kinokonfirmahan matapos ang pagsusuri ng inhinyero.

Proseso ng Paggawang-isa

Hakbang 1 — Ibahagi ang Iyong Mga Kinakailangan

Magbigay ng aplikasyon, host platform, kailangang resolusyon at bilis ng frame, distansya ng paggana, espasyo para sa instalasyon, at tinatayang dami.

Hakbang 2 — Suriin ang Konpigurasyon

Suriin ang operating mode ng sensor, interface, lens, at mekanikal na pagkakaayos. Kilalanin ang anumang pagbabago na kailangan para sa target na device.

Hakbang 3 — Kumpirmahin ang mga Drawing at Pamantayan sa Pagtataya

Pumayag sa konpigurasyon, detalye ng koneksyon, rebisyon sa mekanikal, at mga kinakailangan sa pagtanggap ng sample bago ang produksyon ng prototype.

Hakbang 4 — Suriin ang mga Sample

Subukan ang kalidad ng imahe, pare-parehong bilis ng frame, pag-uugali ng exposure, integrasyon sa host, at mekanikal na pagkasya sa aktwal na kapaligiran ng operasyon.

Hakbang 5 — Aprubahan ang Konpigurasyon ng Produksyon

Kumpirmahin ang naaprubahang sample, mga drawing, mga bahagi ng optical, at konpigurasyon ng operasyon bago magpatuloy sa dami ng produksyon.

Ipadala ang Iyong mga Drawing at mga Kinakailangan sa Imaging

Tungkol sa Sinoseen


Itinatag ang Shenzhen Sinoseen Technology Co., Ltd. noong Hunyo 2016 at nakaspecialize sa disenyo, pag-unlad, paggawa, at mga serbisyo ng OEM/ODM para sa mga module ng CMOS camera.

Ang kanilang hanay ng produkto ay kinabibilangan ng mga module ng USB, MIPI, at DVP camera, na may serbisyo mula sa pag-unlad hanggang sa paggawa at suporta pagkatapos ng benta.

Para sa mga proyekto ng embedded vision, tinutulungan ng Sinoseen ang mga customer na suriin ang gawain sa imaging kasama ang mga kinakailangan sa mekanikal at elektrikal na integrasyon. Nakatutulong ito sa pagtukoy ng isang konpigurasyon ng camera na maaaring suriin sa ninanais na device bago ang aprubasyon para sa produksyon.

Mga Sertipikasyon at Karapatan sa Intelektuwal na Ari-arian


Ang dokumentasyon ng Sinoseen ay kasama ang mga rekord sa pamamahala ng kalidad, mga dokumento sa pagkakasunod sa produkto, mga karapatan sa awtor ng software, at mga patenteng modelo ng kagamitan. Para sa iyong proyekto sa module ng kamera, mangyaring humiling ng mga kasalukuyang dokumento na may kinalaman sa napiling modelo at konpigurasyon, kasama ang mga kaugnay na dokumento para sa CE, FCC, o RoHS.

Shenzhen sinoseen technology co., ltd

China top 10 tagagawa ng camera module

Kung ikaw ay naguguluhan upang mahanap ang tamang solusyon ng module ng camera, mangyaring makipag-ugnay sa amin, kami ay mag-customize ng lahat ng uri ng mga module ng camera ng interface ng usb / mipi / dvp ayon sa iyong mga pangangailangan, at may isang dedikadong koponan upang magbigay sa iyo ng pinakaangkop na solusyon.

FAQ:

Q1. paano pumili ng tamang module ng camera?

A: mangyaring sabihin sa amin ang iyong mga tiyak na pangangailangan, tulad ng mga sitwasyon ng aplikasyon, resolution, laki, at mga kinakailangan ng lente. magkakaroon kami ng isang propesyonal na koponan ng mga inhinyero upang matulungan kang pumili ng pinakaangkop na module ng camera.

Q2. paano magsisimula ang pag-proofing?

A: pagkatapos kumpirmahin ang lahat ng mga parameter, maglagay kami ng isang guhit upang kumpirmahin ang mga detalye sa iyo. sa sandaling kumpirmahin ang guhit, kami ay mag-aayos ng isang proofing.

Q3: Paano ko ipapadala ang pagbabayad?

A: kasalukuyang tinatanggap namin ang t/t bank transfer at paypal.

Q4: Gaano katagal ang paggawa ng isang sample?

A: Kung USB camera module ang kailangan, karaniwang tumatagal ito ng 2–3 linggo; kung MIPI o Dvp camera module , karaniwang tumatagal ng 10–15 araw.

Q5: Gaano katagal ang tatagal upang matanggap ang sample pagkatapos itong handa?

A: Pagkatapos ng mga sample ay nasubok at walang problema, ipapadala namin sa iyo ang mga sample sa pamamagitan ng DHL FedEx UPS o anumang iba pang mga paraan ng courier, karaniwang sa loob ng isang linggo.
