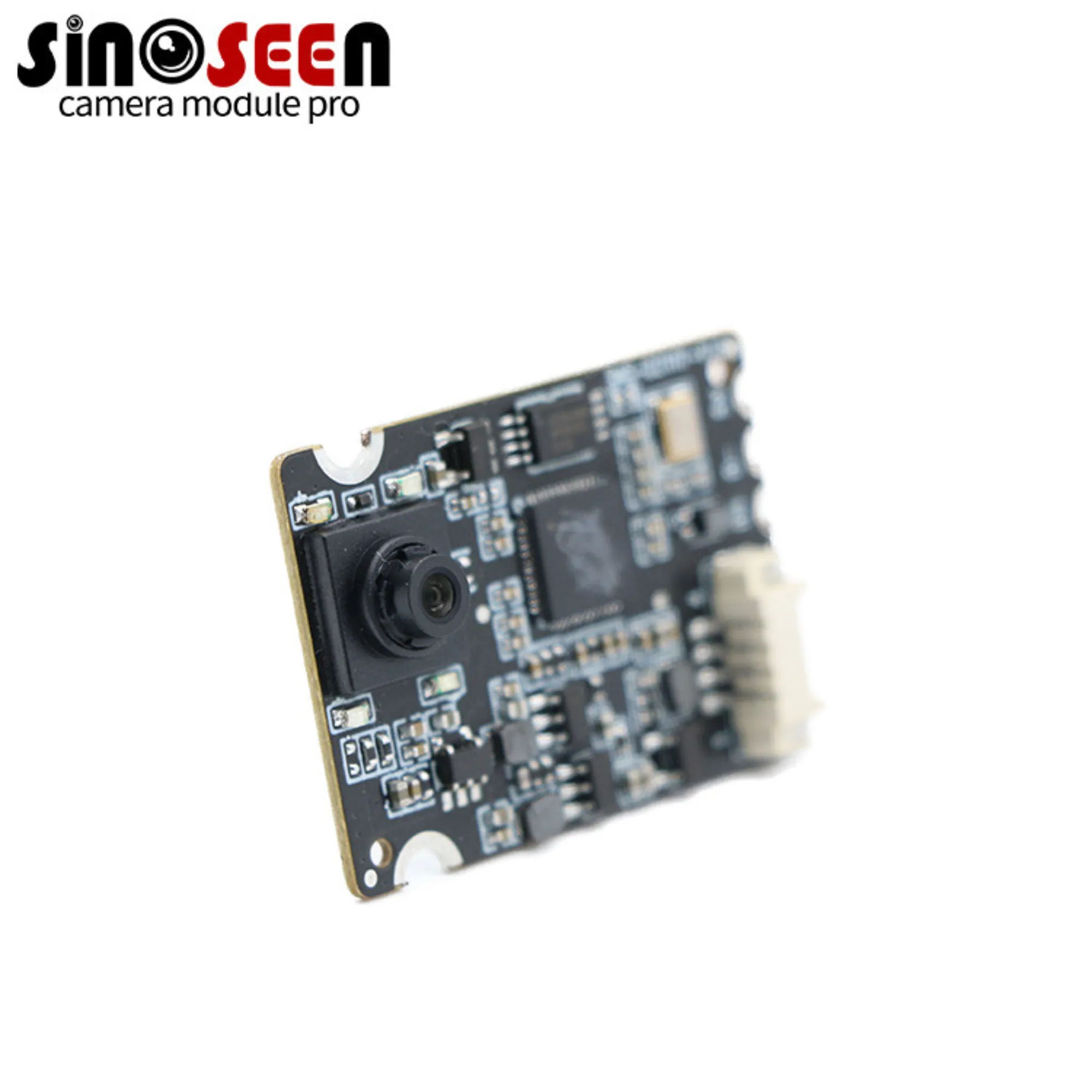

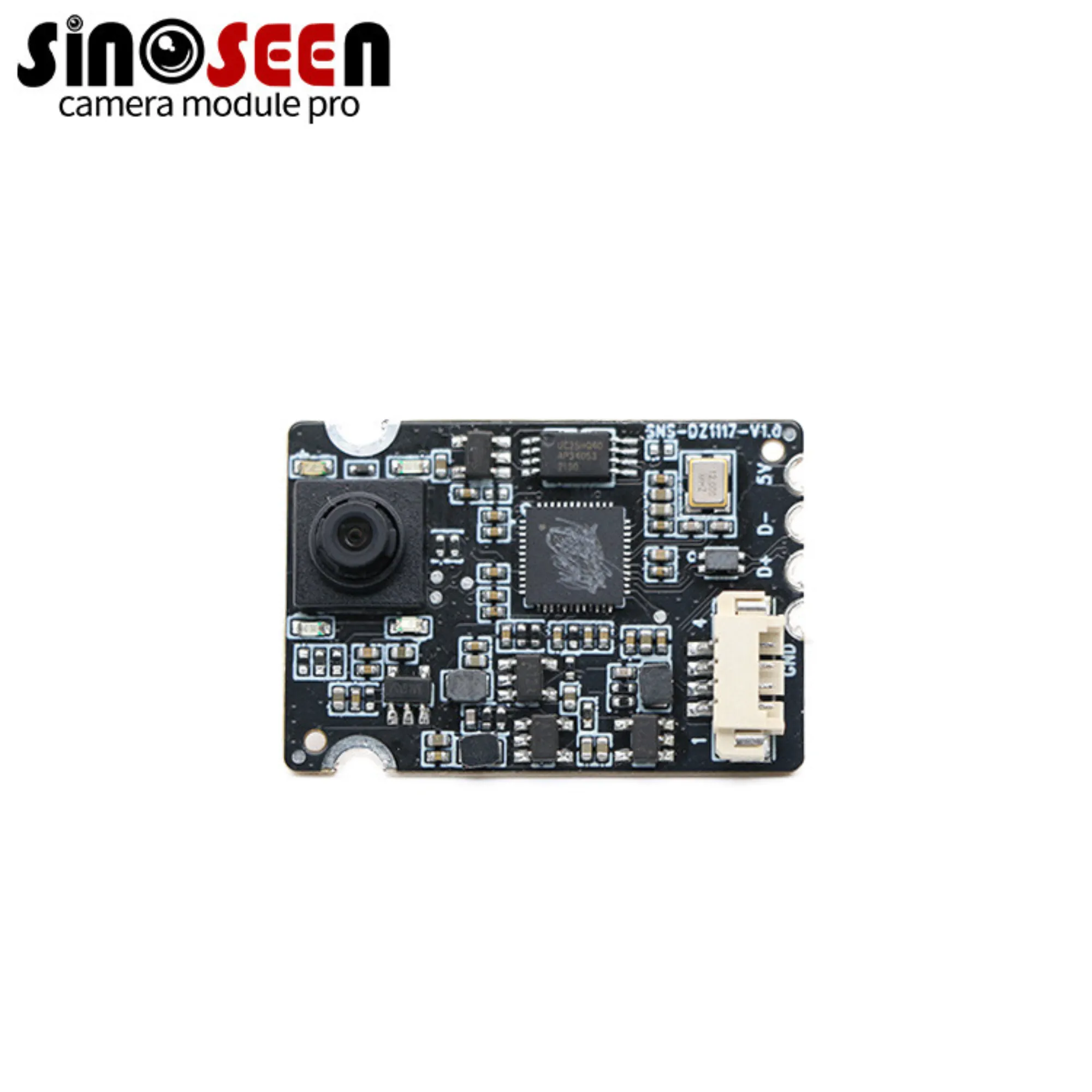

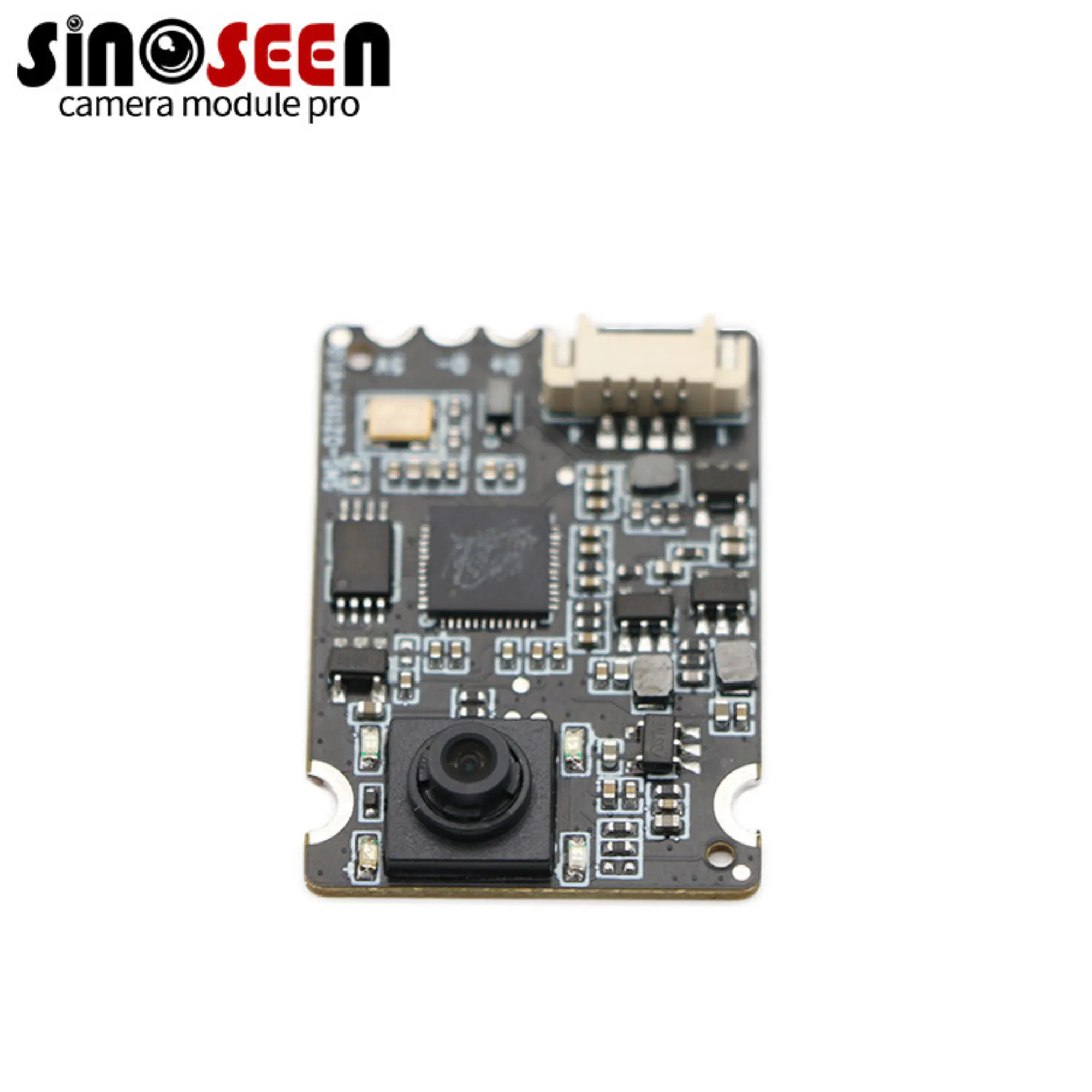

0.3mp 120fps/240fps sc035hgs senzor modul de cameră usb focalizare fixă

Detalii despre produs:

Locul de origine: Shenzhen, China
Nume marcă: Sinosă
Certificare: RoHS
Număr model: Sns-dz1117-v1.0

Termenii de plată și de expediere:

Cantitatea minimă de comandă: 1
Preț: negociabile
Detalii de ambalare: Tava+sac antistatic în cutie de carton
Termen de livrare: 2-3 săptămâni
Termeni de plată: T/T
Capacitate de furnizare: 500000 bucăți/lună
  • Parametru
  • Produse conexe
  • Interogare
  • Informații detaliate
Tip: Modul de cameră USB Senzor: Senzor sc035hgs
Rezoluție: 1mp 1280*720 Dimensiuni: (customizabil)
Lentile fov: 100° (opțional) Tipul focalizării: Focalizare fixă
Interfață: USB2.0 Caracteristici: HD
Lumină mare:

modul de cameră USB de 0,3 mp

,

Modul de cameră cu focalizare fixă USB

,

modul de cameră USB OEM

Descriere produs

Modulul de cameră USB are capacități de înregistrare a unor imagini cu viteză mare de cadru, permițându-i să capteze videoclipuri la 120 sau 240 de cadre pe secundă (fps). Acest lucru îl face potrivit pentru aplicații care necesită capturarea obiectelor în mișcare rapidă sau analiza mi

Avantaje Cheie

  • Imagistică cu obturator global: Ajută la reducerea distorsiunilor și întinderii asociate capturării cu obturator rulant.

  • Rezoluție VGA: Potrivit pentru sarcini de viziune care nu necesită detalii la nivel de megapixel.

  • Integrare USB: Se conectează la sisteme gazdă compatibile pentru achiziția imaginilor și dezvoltarea aplicațiilor.

  • Optică cu focalizare fixă: Este potrivit pentru echipamente cu o distanță constantă între cameră și subiect.

  • Configurare specifică proiectului: Discutați acoperirea obiectivelor și cerințele mecanice înainte de evaluarea eșantioanelor.

Specificație

Numărul modelului

Sns-dz1117-v1.0

Senzor

Senzor sc035hgs

Pixel

1 megapixel

Cele mai eficiente pixeli

1280 (h) x 720 (v)

Dimensiunea pixelului

3,0 μm x 3,0 μm

Zona de imagine

3888μm x 2430μm

Format de compresie

Mjpeg / yuv2 (yuyv)

Rezoluție & rata cadrului

A se vedea mai sus

Tipul de obturator

Obturator electronic cu roată

Tip de focalizare

Focalizare fixă

Rata S/N

40 dB

Gama dinamică

69 dB

Sensibilitate

3700mv / lux-sec

Cra (unghiul principal al razei)

25°

Tip de interfață

USB2.0

Lentile fov

100°


Parametru reglabil

Luminozitate/contrast/saturație a culorii/color/definitie/
Gama/balanța albului/expunerea

Frecvența audio

Opțional

Sursă de alimentare

Alimentare cu bus USB

Consum de energie

DC 5v, 120mw

Cip principal

DSP/senzor/flash

Controlul auto al expunerii (aec)

Suport

Balanța albă automată (aeb)

Suport

Controlul auto al câștigului (AGC)

Suport

Dimensiune

Personalizabil

Temperatura de stocare

-20°C până la 70°C

Temperatura de funcționare

0°c până la 60°c

Lungimea cablului usb

Implicit


Sistem de operare suportat

Winxp/vista/win7/win8/win10
Linux cu uvc ((peste linux-2.6.26)
Mac-os x 10.4.8 sau mai recent
Android 4.0 sau mai nou cu UVC

USB-Camera-Module-Global-Exposure0.3MP-120fps/240fps-USB-Camera-Module

Domenii de aplicare

Recunoașterea feței : Capturarea feței pentru controlul accesului.
Plată prin cod QR : Imagistica codurilor pentru decodificare.
Dispozitive VR : Intrare vizuală pentru urmărirea mișcării.
Urmărire de înaltă viteză : Capturarea imaginilor obiectelor în mișcare.
Scanare terminală : Imagistică documente și coduri de bare.
Viziune robotică : Imagini pentru poziționare și ghidare.
Securitate și casă inteligentă : Monitorizare în interior și exterior.
Colectare date de antrenare AI : Captură de imagini pentru seturi de date AI.
Imagistică medicală și științifică a vieții : Captură de imagini pentru microscopie și cercetare.

Procesul de personalizare și dezvoltare OEM/ODM


Alegeți camera potrivită pentru cerințele dvs. de integrare

O configurație adecvată a camerei trebuie să corespundă atât sarcinii de imagistică, cât și structurii dispozitivului. Sinoseen oferă servicii de module de cameră OEM/ODM și poate evalua modificări ale setării optice, ale configurației circuitului flexibil, ale aranjamentului conexiunilor și ale configurației operaționale suportate.

Cerințe proiect Zone care necesită revizuire tehnică Informații de furnizat
Camera nu se potrivește în carcasă Amplasarea capului camerei, conturul circuitului flexibil (FPC) și traseul acestuia Desenele mecanice și spațiul disponibil
acoperirea zonei sau distanța de lucru nu este potrivită Selectarea obiectivelor, câmpul vizual și reglarea focalizării Dimensiunile țintei și distanța de capturare
Conexiunea cu dispozitivul gazdă diferă de proiectul standard Conectorul, atribuirea pinilor și configurarea interfeței Specificațiile dispozitivului gazdă și cerințele de conectare
Țintele în mișcare necesită o capturare mai precisă Expunerea, iluminarea și modurile de cadență acceptate viteza țintei, imaginile eșantion și condițiile de iluminare
proiectul necesită imagistică în infraroșu Potrivirea filtrului și a obiectivului Lungimea de undă a iluminării și cerințele de imagistică

Fezabilitatea personalizării, domeniul de dezvoltare, costul și durata de livrare sunt confirmate după revizia tehnică.

Proces de personalizare

Pasul 1 — Partajați-vă cerințele

Furnizați aplicația, platforma gazdă, rezoluția și rata cadrelor necesare, distanța de lucru, spațiul de instalare și cantitatea estimată.

Pasul 2 — Revizuiți configurația

Evaluați modul de funcționare al senzorului, interfața, obiectivul și aranjamentul mecanic. Identificați eventualele modificări necesare pentru dispozitivul țintă.

Pasul 3 — Confirmați desenele și criteriile de evaluare

Stabiliți de comun acord configurația, detaliile de conectare, revizia mecanică și cerințele de acceptare a eșantioanelor înainte de producerea prototipului.

Pasul 4 — Evaluarea eșantioanelor

Testați calitatea imaginii, rată constantă de cadre, comportamentul expunerii, integrarea cu dispozitivul gazdă și potrivirea mecanică în mediul operațional real.

Pasul 5 — Aprobarea configurației pentru producție

Confirmați eșantionul acceptat, desenele tehnice, componentele optice și configurația operațională înainte de a trece la producția în volum.

Trimiteți desenele tehnice și cerințele privind imagistica

Despre Sinoseen


Shenzhen Sinoseen Technology Co., Ltd. a fost înființată în iunie 2016 și se specializează în proiectarea, dezvoltarea, fabricarea și serviciile OEM/ODM pentru module de cameră CMOS.

Portofoliul său de produse include module de cameră USB, MIPI și DVP, iar serviciile acoperă întreaga gamă, de la dezvoltare până la fabricație și asistență post-vânzare.

Pentru proiectele de viziune încorporată, Sinoseen lucrează împreună cu clienții pentru a evalua sarcina de imagistică, precum și cerințele de integrare mecanică și electrică. Aceasta ajută la definirea unei configurații de cameră care poate fi evaluată în dispozitivul țintă înainte de aprobarea producției.

Certificări și proprietate intelectuală


Documentația Sinoseen include înregistrări privind managementul calității, documente privind conformitatea produselor, drepturi de autor pentru software și brevete de model de utilitate. Pentru proiectul dumneavoastră cu modul de cameră, vă rugăm să solicitați documentele actuale aplicabile modelului și configurației selectate, inclusiv documentația relevantă CE, FCC sau RoHS.

Întrebări frecvente


1. Care este avantajul unei camere cu obturator global?

Un obturator global expune imaginea simultan, ajutând la păstrarea formei obiectelor în mișcare. Aceasta este utilă atunci când distorsiunile cauzate de obturatorul rulant ar putea afecta urmărirea sau inspecția.

2. Acest modul oferă 120 fps sau 240 fps?

Vă rugăm să solicitați tabelul validat al modului de captură pentru modulul selectat. Rata cadrelor trebuie specificată împreună cu rezoluția, formatul de ieșire și configurația firmware-ului. Rata maximă de cadre a unui senzor nu determină rata de cadre furnizată de modulul USB.

3. Elimină obturatorul global întârzierea mișcării?

Nu. Obturatorul global reduce distorsiunea geometrică legată de sincronizare, dar obiectele în mișcare pot totuși prezenta întârziere în timpul unei expuneri lungi. Timpul de expunere și iluminarea trebuie alese în funcție de viteza subiectului.

4. Este rezoluția VGA suficientă pentru viziunea artificială?

Depinde de cea mai mică caracteristică pe care aplicația dvs. trebuie să o detecteze. Evaluați câte pixeli acoperă această caracteristică la distanța de lucru intenționată. Aplicațiile care necesită detalii fine pot necesita o cameră de rezoluție superioară.

Shenzhen Sinoseen Technology Co., Ltd.

China Top 10 producător de module de cameră

Dacă vă este greu să găsiți soluția corectă pentru modulul de cameră, vă rugăm să ne contactați,

vom personaliza toate tipurile de module de interfață USB/MIPI/DVP pentru camere, în funcție de nevoile dumneavoastră,

şi să avem o echipă dedicată care să vă ofere cea mai potrivită soluţie.

Personalizarea modulului camerei sugestie

În funcție de scenariile de aplicare reale și de obiectivele funcționale, modulul de cameră trebuie să ia în considerare în mod cuprinzător dimensiunea structurii produsului, claritatea imaginii, rata cadrului, unghiul lentilei, scena de iluminare și alți factori pentru a selecta senzorul, lentila și vă rugăm să contactaţi serviciul nostru de asistenţă clienţi. să vă informeze pe ce produs doriți să utilizați modulul camerei? Ce funcție este implementată? Există cerinţe speciale? În funcție de obiectivele de cost și alți factori integrali, vă ajutăm să alegeți soluția corectă de lentile sensor +, și apoi să proiectați produsul PCB sau FPC în conformitate cu cerințele structurale.

exemple dacă este utilizat într-un mediu interior bine luminat, recomandăm clienților să utilizeze lentile și senzorii obișnuiți. Dacă lumina sau lumina de fundal nu este bună, recomandăm clienților să utilizeze un senzor dinamic wdr larg. Dacă clienții au cerințe ridicate de siguranță
