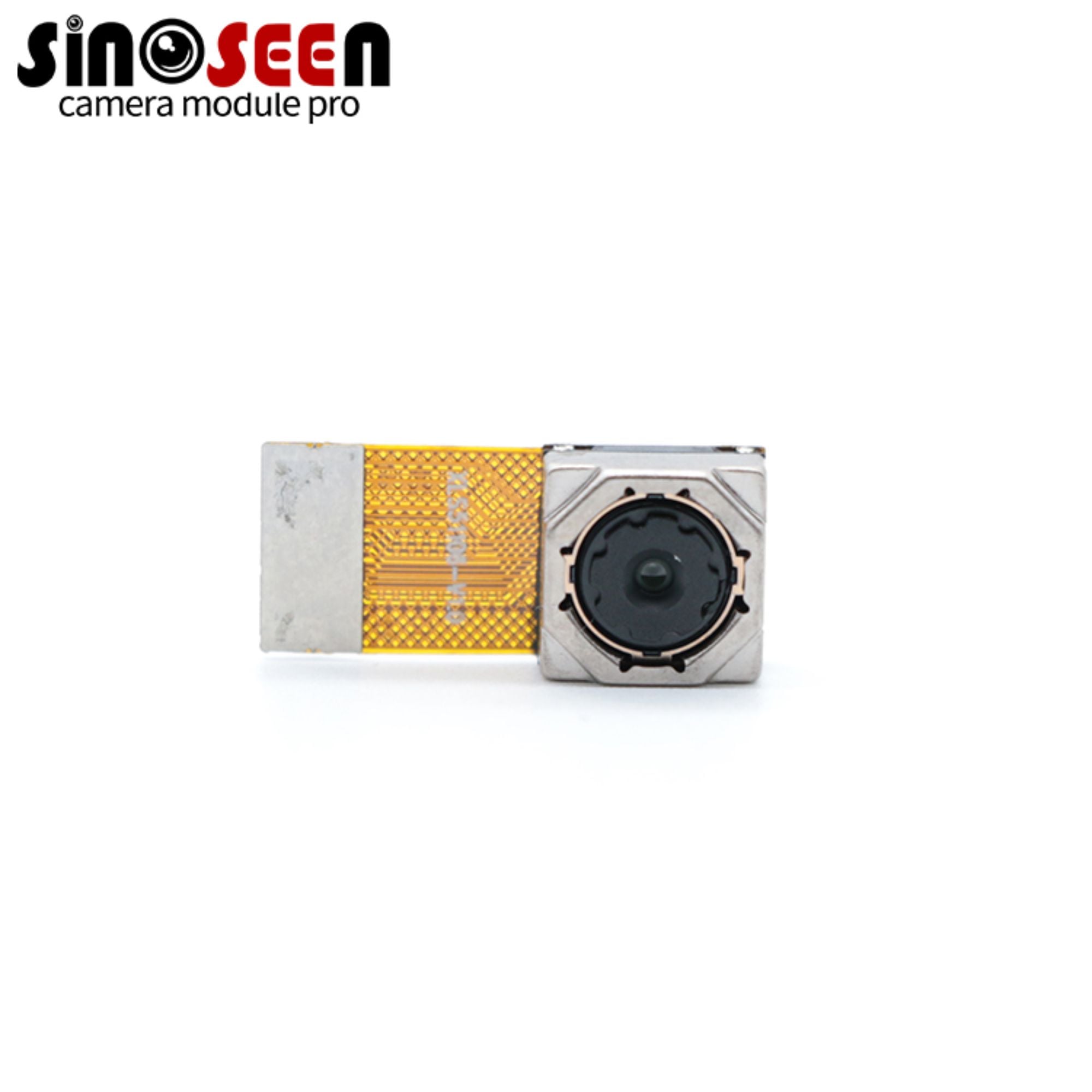

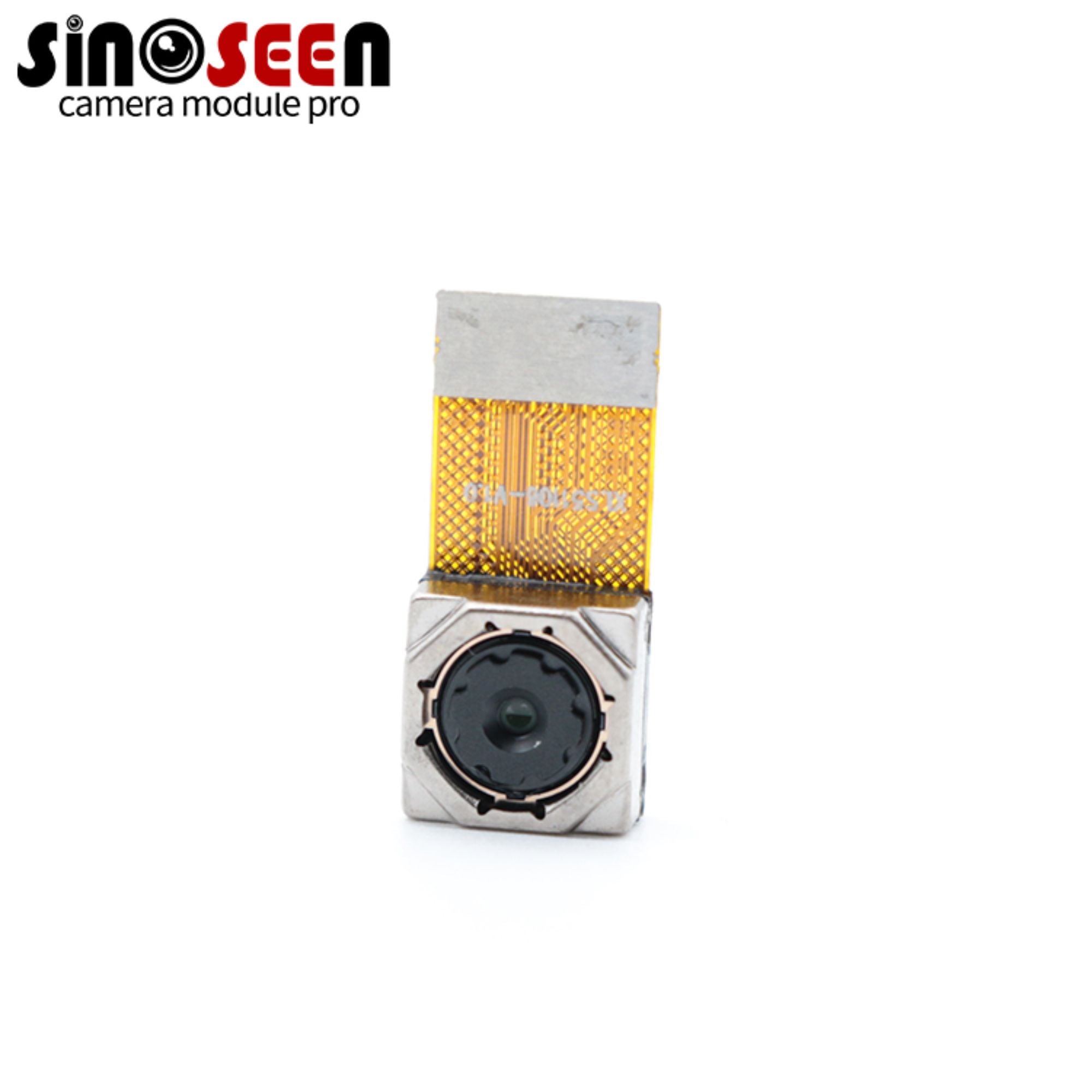

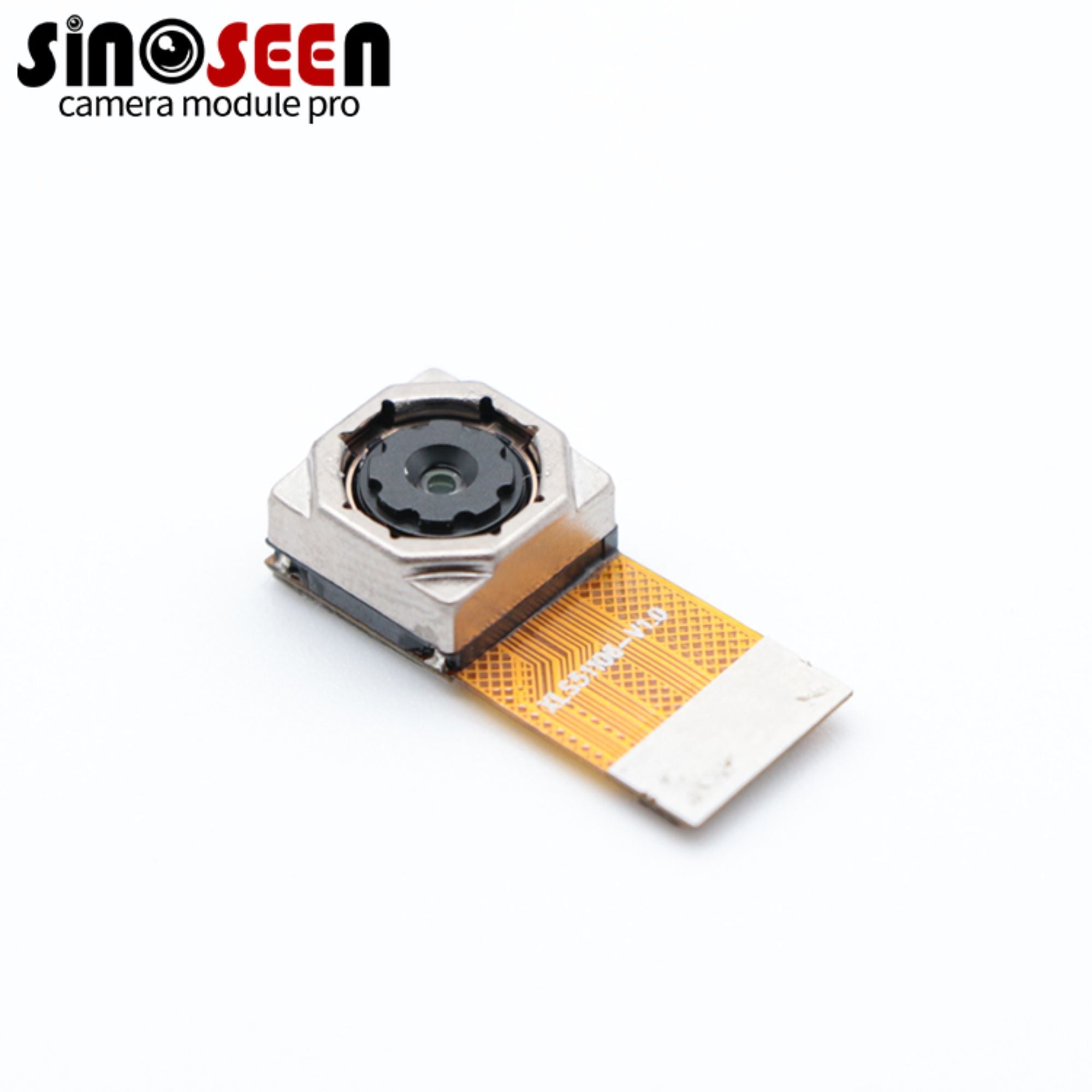

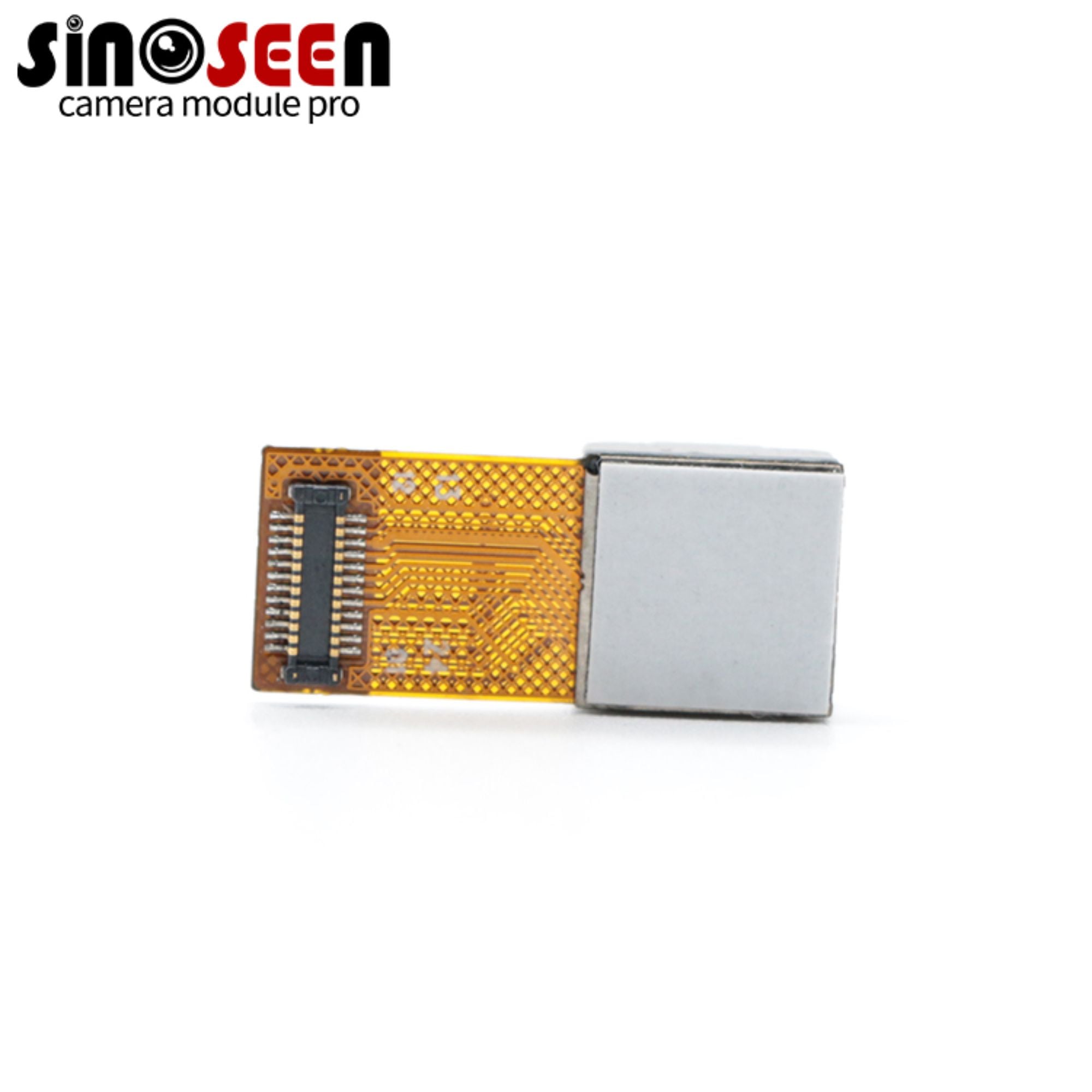

ड्रोन्स GalaxyCore GC5025 कमी शक्ती खर्च MIPI कॅमेरा मॉड्यूल ऑटो फोकस 5MP

उत्पादन विवरण:

उगम स्थान:

शेनझेन, चायना

ब्रँड नाव:

Sinoseen

प्रमाणपत्रिका:

RoHS

मॉडेल क्रमांक:

SNS-51106-V1.0

भुगतान आणि पाठवणी शर्त:

लव मर्यादित ऑर्डर क्वांटीटी:

200

मूल्य:

चर्चा असलेले

पैकिंग माहिती:

ट्रे + अन्तिस्टॅटिक बॅग इन कार्टन बॉक्स

वितरण काल:

2-3 आठवडे

भुगतान पद्धती:

T/T

सप्लाय क्षमता:

500000 पिसे/महिना

  • पॅरामीटर
  • संबंधित उत्पादने
  • चौकशी
  • विवरण माहिती

प्रकार:

Mipi कॅमेरा मॉड्युल

सेंसर:

1/5" GalaxyCore GC5025

रेझॉल्यूशन:

5MP (2612*1968)

आयाम:

संशोधनीय

लेंस FOV:

76°(वैकल्पिक)

फॉकस प्रकार:

ऑटो फॉकस

इंटरफेस:

MIPI

वैशिष्ट्य:

कमी शक्तीचा वापर

उच्च प्रकाश:

GC5025 मोबाइल कॅमेरा मॉड्यूल

MIPI 5MP मोबाइल कॅमेरा मॉड्यूल

GC5025 मोबाइल कॅमेरा मॉड्यूल

उत्पादनाचे वर्णन

वेअरेबल्स यांसाठीचा MIPI कॅमेरा मॉड्यूल, 1/5" GalaxyCore GC5025 सेंसर युक्त, कमी विद्युत खपत, 5MP पिक्सेल आणि 2612*1968 चित्र निर्माण या विशेषतांसह, एकसाथच स्वयंचालित फोकस फंक्शनासह, उच्च-गुणवत्तेचा 5 मिगापिक्सेल CMOS चित्र सेंसर आहे, जे मोबाइल्स, डिजिटल कॅमेरा उत्पादन आणि इतर क्षेत्रांमध्ये वापरला जाऊ शकतो.

GC5025 मध्ये 2612H x 1968V पिक्सेल आरेसह, बोर्डवर दहा-बिट ADC आणि चित्र सिग्नल प्रोसेसर युक्त आहे. उच्च प्रदर्शन आणि कमी विद्युत खपतासह संपूर्णपणे एकीकृत, हे ऑनबोर्ड यंत्रांच्या बॅटरीची जीवनकाळ वाढवू शकते.

MIPI इंटरफेसासह RAW10 आणि RAW8 डेटा फॉर्मॅट प्रदान करते. साधारण दोन-तार श्रृंखला इंटरफेसासह, होस्टने पूर्ण सेंसर कार्याचा नियंत्रण करण्यासाठी.

जर तुम्हाला इतर क्षेत्रांमध्ये वापर करू इच्छित असेल, तर आम्ही तुमच्या आवश्यकतेप्रमाणे परिवर्तनही करू शकतो.

यासाठी जर तुमची आवश्यकता असेल, तर आपल्या इंजिनिअरिंग टीमसह जोडा द्या. आम्ही बहुतेक वर्षांच्या कार्य अनुभवाच्या आधारे तुमच्याला सर्वात विस्तृत सेवा प्रदान करू.

उत्पादन वैशिष्ट्ये

तपशीलवार कॅप्चरसाठी 5MP इमेजिंग

2592 × 1944 इमेज आकार 4:3 फ्रेम प्रदान करतो, जो वस्तू, दृश्य आणि दृश्य माहिती कॅप्चर करण्यासाठी वापरला जातो. अतिरिक्त इमेज तपशील हे क्रॉपिंग आणि होस्ट-साइड विश्लेषणाला समर्थन देऊ शकतात, जेथे अॅप्लिकेशन ते आवश्यक करते.

विषयाच्या अंतरातील बदलासाठी स्वयं-फोकस

ऑटोफोकस हे ऑप्टिकल फोकस एक्सट्रॅक्ट करते जेव्हा विषयाचे अंतर बदलते. त्याचे कार्य होस्ट प्लॅटफॉर्मच्या लेन्स-नियंत्रण आणि इमेज-प्रोसेसिंग कार्यांसोबत एकत्रित केले पाहिजे.

कॉम्पॅक्ट ऑप्टिकल अ‍ॅसेम्बली

निर्दिष्ट बेस 8.5 × 8.5 मिमी मापाचा आहे, आणि एकूण उंची 4.95 मिमी आहे. हे यांत्रिक डिझायनर्सना उपकरणाच्या आत कॅमेरा स्थानासाठी जागा वाटप करताना स्पष्ट सुरुवातीचा बिंदू देते.

MIPI इंटरफेस विथ RAW आउटपुट

RAW8 आणि RAW10 स्वरूपे होस्ट इमेजिंग पाईपलाइनला सेन्सर डेटा प्रोसेस करण्यासाठी अॅप्लिकेशननुसार संधी देतात. एकत्रित करताना कनेक्टर, लेन कॉन्फिगरेशन आणि सॉफ्टवेअर समर्थन याची पुष्टी करा.

76° कर्णभागीय दृश्य क्षेत्र

पुरवलेल्या ऑप्टिकल वैशिष्ट्यांच्या यादीत कर्णभुजाचे दृश्य क्षेत्र ७६° ± ३° दिले आहे. आवश्यक दृश्य प्रतिमेत बसेल की नाही हे पुष्टी करण्यासाठी निर्धारित कार्य अंतरावर झाकोळीचे मूल्यमापन करा.

तपशील

मॉडेल क्रमांक

SNS-51106-V1.0

सेन्सर

1⁄5’’ GalaxyCore GC5025

पिक्सेल

५ मिलियन पिक्सेल

सर्वात उपयुक्त पिक्सेल

२६१२ (त) x १९६८ (ल)

पिक्सेल आकार

1.12µm x 1.12µm

शटर प्रकार

इलेक्ट्रॉनिक रोलिंग शटर

फोकस प्रकार

ऑटो फॉकस

S⁄N गुणोत्तर

TBDdB

डायनामिक रेंज

TBDdB

संवेदनशीलता

TBDmV⁄Lux-sec

लेंस FOV

डिफ़ॉल्ट 76° (वैकल्पिक)

परिमाण

संशोधनीय

स्टोरेज तापमान

-२०°से. ते ७०°से.

ऑपरेटिंग तापमान

0°C ते 50°C

GC5025-Low-Power-Consumption-MIPI-CameraGC5025-Low-Power-Consumption-MIPI-Camera-02

GC5025-Low-Power-MIPI-Camera-structure

अनुप्रयोग क्षेत्र

फेस रेकग्निशन : प्रवेश नियंत्रणासाठी चेहऱ्याचे छायाचित्र.
क्यूआर कोड पेमेंट : कोडचे प्रतिमा घेणे आणि डिकोड करणे.
व्हर्चुअल रिअलिटी उपकरणे : हालचाल ट्रॅकिंगसाठी दृश्य इनपुट.
उच्च-वेगाची ट्रॅकिंग : हालचाल करणाऱ्या वस्तूचे प्रतिमा घेणे.
टर्मिनल स्कॅनिंग : दस्तऐवज आणि बारकोड प्रतिमा घेणे.
रोबोट दृष्टी : स्थान निश्चिती आणि मार्गदर्शनासाठी चित्रे.
सुरक्षा आणि स्मार्ट होम : आतील आणि बाहेरील निरीक्षण.
एआय प्रशिक्षण डेटा संग्रह : एआय डेटासेट्ससाठी चित्रे कॅप्चर करणे.
वैद्यकीय आणि जीव विज्ञान इमेजिंग : सूक्ष्मदर्शक आणि संशोधनासाठी चित्रे कॅप्चर करणे.

OEM/ODM अनुकूलित करणे आणि विकास प्रक्रिया


कॅमेरा आपल्या एकत्रीकरणाच्या आवश्यकतांशी जुळवा

योग्य कॅमेरा संरचना ही प्रतिमा घेण्याच्या कार्याबरोबरच उपकरणाच्या रचनेतही बसायला हवी. सिनोसीन OEM/ODM कॅमेरा मॉड्यूल सेवा प्रदान करतो आणि ऑप्टिकल सेटअप, लवचिक-सर्किट लेआउट, कनेक्शन व्यवस्था आणि समर्थित कार्यक्षम संरचनेतील बदलांचे मूल्यांकन करू शकतो.

प्रकल्पाची आवश्यकता अभियांत्रिकी पुनरावलोकनासाठीचे क्षेत्र पुरवायची माहिती
कॅमेरा एन्क्लोजरमध्ये बसत नाही कॅमेरा-हेडची जागा, एफपीसीची रूपरेषा आणि रूटिंग यांत्रिक आराखडे आणि उपलब्ध जागा
दृश्य क्षेत्र किंवा कार्य अंतर योग्य नाही लेन्स निवड, दृश्य क्षेत्र आणि फोकस सेटिंग उद्दिष्ट मापे आणि कॅप्चर अंतर
होस्ट कनेक्शन हे मानक डिझाइनपासून वेगळे आहे कनेक्टर, पिन असाइनमेंट आणि इंटरफेस कॉन्फिगरेशन होस्ट विशिष्टता आणि कनेक्शन आवश्यकता
हालचाल करणाऱ्या गोष्टींचे अधिक तीव्र प्रतिमांकन करावे लागते एक्सपोजर, लाइटिंग आणि समर्थित फ्रेम-रेट मोड्स लक्ष्याचा वेग, नमुना प्रतिमा आणि लाइटिंग परिस्थिती
हा प्रकल्प इन्फ्रारेड इमेजिंगची आवश्यकता आहे फिल्टर आणि लेन्सची योग्यता इल्युमिनेशन वेवलेंथ आणि इमेजिंग आवश्यकता

अभियांत्रिकी पुनरावलोकनानंतर सानुकूलीकरणाची शक्यता, विकास क्षेत्र, खर्च आणि लीड टाइम याची पुष्टी केली जाते.

सानुकूलन प्रक्रिया

पाऊल १ — आपल्या आवश्यकता सामायिक करा

अर्ज, होस्ट प्लॅटफॉर्म, आवश्यक रिझोल्यूशन आणि फ्रेम रेट, कार्य करण्याचे अंतर, स्थापना स्थान आणि अंदाजे प्रमाण याची माहिती द्या.

पाऊल २ — कॉन्फिगरेशनची पुनरावलोकने करा

सेन्सरच्या कार्यपद्धती, इंटरफेस, लेन्स आणि यांत्रिक व्यवस्थेचे मूल्यांकन करा. लक्ष्य उपकरणासाठी आवश्यक असलेल्या कोणत्याही बदलांची ओळख करा.

पाऊल ३ — आराखडे आणि मूल्यांकन मानदंडांची पुष्टी करा

प्रोटोटाइप उत्पादनापूर्वी कॉन्फिगरेशन, कनेक्शन तपशील, यांत्रिक सुधारणा आणि नमुन्यांच्या स्वीकृतीच्या आवश्यकता यावर सहमती घ्या.

पाऊल ४ — नमुन्यांचे मूल्यांकन करा

प्रत्यक्ष कार्यात्मक वातावरणात प्रतिमा गुणवत्ता, सतत फ्रेम रेट, एक्सपोजर वर्तन, होस्ट एकीकरण आणि यांत्रिक फिट याची चाचणी करा.

पाऊल ५ — उत्पादन कॉन्फिगरेशनची मंजुरी द्या

मात्रा उत्पादन सुरू करण्यापूर्वी मान्यताप्राप्त नमुना, आराखडे, ऑप्टिकल घटक आणि कार्यपद्धतीची कॉन्फिगरेशन याची पुष्टी करा.

तुमचे आराखडे आणि इमेजिंग आवश्यकता पाठवा

सिनोसीनबद्दल


शेनझेन सिनोसीन टेक्नॉलॉजी कं., लि. ही जून २०१६ मध्ये स्थापित करण्यात आली आणि ती सीएमओएस कॅमेरा मॉड्यूल डिझाइन, विकास, उत्पादन आणि ओईएम/ओडीएम सेवांवर विशेषीकरण ठेवते.

त्यांच्या उत्पादन पोर्टफोलिओमध्ये यूएसबी, एमआयपीआय आणि डीव्हीपी कॅमेरा मॉड्यूल्स समाविष्ट आहेत, ज्यामध्ये विकासापासून उत्पादन आणि नंतरच्या विक्री-नंतरच्या समर्थनापर्यंतच्या सेवा देखील समाविष्ट आहेत.

एम्बेडेड व्हिजन प्रकल्पांसाठी, सिनोसीन ग्राहकांसोबत इमेजिंग कार्याचे मूल्यांकन करते, तसेच यांत्रिक आणि विद्युत एकीकरणाच्या आवश्यकता यांचे मूल्यांकन करते. यामुळे उत्पादनाच्या मंजुरीपूर्वी निर्दिष्ट उपकरणात तपासणी करता येणारी कॅमेरा रचना निश्चित करता येते.

प्रमाणपत्रे आणि बौद्धिक संपत्ती


सिनोसीनच्या दस्तऐवजांमध्ये गुणवत्ता व्यवस्थापन नोंदी, उत्पादन अनुपालन दस्तऐवज, सॉफ्टवेअर कॉपीराइट्स आणि उपयोगिता मॉडेल पेटंट्स समाविष्ट आहेत. आपल्या कॅमेरा मॉड्यूल प्रकल्पासाठी, कृपया निवडलेल्या मॉडेल आणि रचनेशी संबंधित वर्तमान दस्तऐवजांची मागणी करा, ज्यामध्ये प्रासंगिक सीई, एफसीसी किंवा रोएचएस दस्तऐवजांचा समावेश असेल.

वारंवार विचारले जाणारे प्रश्न


प्रश्न १: २६१२ × १९६८ आणि २५९२ × १९४४ हे दोन्ही का दिले आहेत?

२६१२ × १९६८ हे पुरवलेल्या चिप माहितीतील सेन्सर पिक्सेल अ‍ॅरे दर्शवते. मॉड्यूल वैशिष्ट्यांच्या यादीत प्रतिमा आकार २५९२ × १९४४ दिला आहे. ह्या मूल्यांची वेगळ्या रीतीने मांडणी करावी.

प्रश्न २: मॉड्यूल जोडल्यानंतर ऑटोफोकस लगेच काम करतो का?

ऑटोफोकससाठी होस्ट प्लॅटफॉर्मवर संगत लेन्स-नियंत्रण हार्डवेअर आणि सॉफ्टवेअर आवश्यक आहे. नमुना परीक्षणादरम्यान ड्राइव्हर समर्थन, नियंत्रण सेटिंग्ज आणि आवश्यक फोकस श्रेणी यांची पुष्टी करा.

प्रश्न ३: ही USB प्लग-ॲण्ड-प्ले कॅमेरा आहे का?

हे एक Mipi कॅमेरा मॉड्युल ह्याला संगत होस्ट इंटरफेस, पॉवर सप्लाय्ज आणि कॅमेरा सॉफ्टवेअर आवश्यक आहे. USB कनेक्शनसाठी योग्य रूपांतरण उपाय आवश्यक आहे.

प्रश्न ४: हा मॉड्यूल वेगवान हालचाल करणाऱ्या ड्रोनच्या फुटेजसाठी योग्य आहे का?

ते रोलिंग शटर वापरते. अंतिम डिझाइनसाठी निवड करण्यापूर्वी, त्याचे हालचालीचे विकृती, प्रकाशन वेळ, कंपन आणि फोकस स्थिरता यांचे मार्गदर्शनासाठी निर्दिष्ट उड्डाण परिस्थितीत मूल्यांकन करा.
