• विवरण माहिती

उत्पादनाचे वर्णन

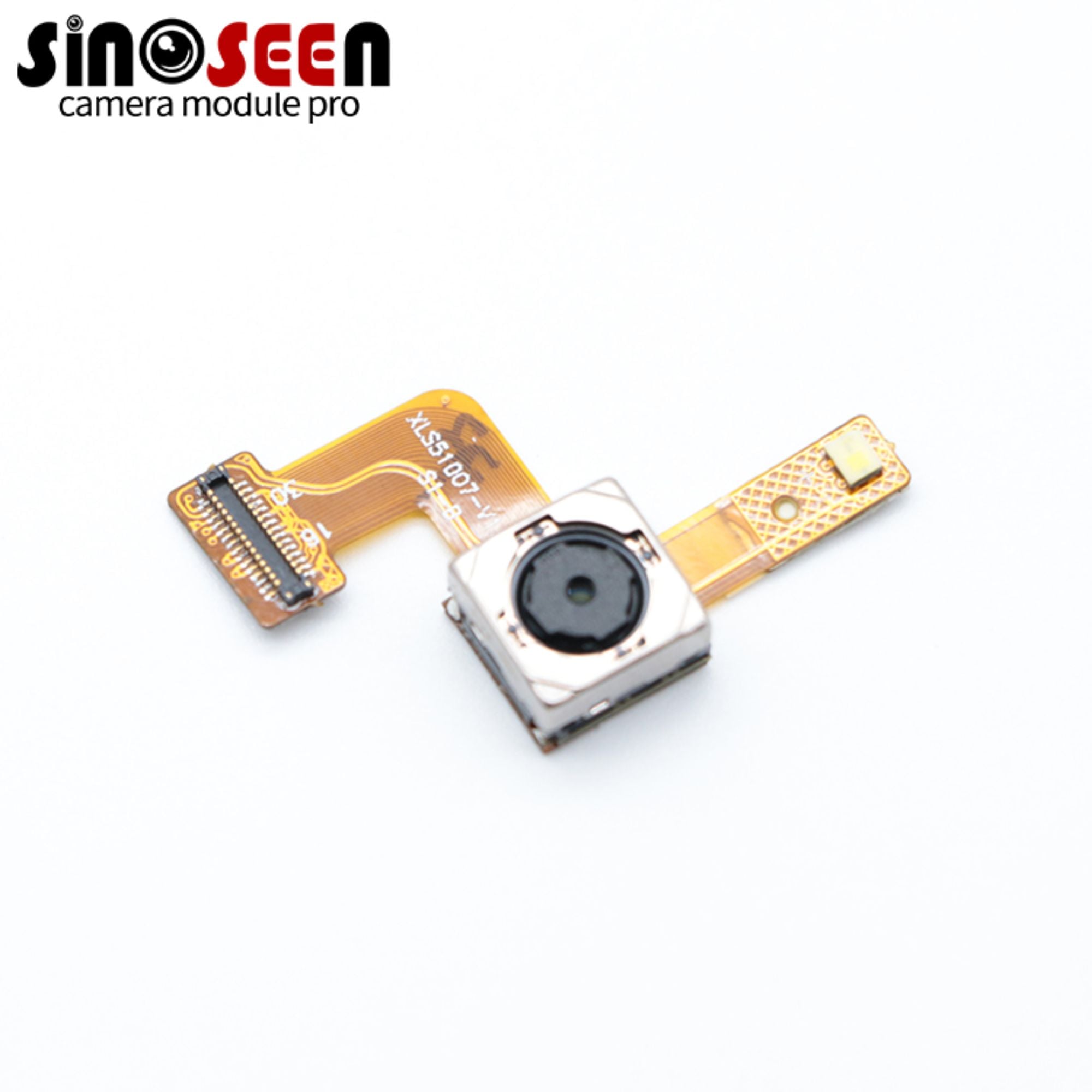

या कॅमेरा मॉड्यूलमध्ये अतिरिक्त फ्लॅश आहे, 1/4" ओम्निव्हिझन OV5648 सेंसर आहे, चित्र उच्चता 2592*1944 असते, चित्र गुणवत्ता 5MP पर्यंत पोहोचू शकते, ही मोबाईल्स वर वापरण्यासाठी MIPI कॅमेरा मॉड्यूल आहे, आणि ती ऑटोफोकस फंक्शन देते. चित्र खूप चांगले आणि स्थिर असते.

या मॉड्यूलमध्ये 80° लेंस कोन आहे. जर बाह्य फ्लॅशची आवश्यकता खूप नाही, तर तीही हटवू शकता.

आकार आणि संरचनेच्या दृष्टीने, आपण आपल्या आवश्यकतेप्रमाणे आमच्या इंजिनिअर्सला संपर्क करू शकता.

उत्पादनाचा आढावा

एका संक्षिप्त उपकरणामध्ये कॅमेरा एकत्रित करण्यासाठी प्रतिमेच्या तपशीलांचा, प्रकाशिक व्याप्तीचा आणि उपलब्ध स्थापना जागेचा संतुलन राखणे आवश्यक असते. ही OV5648 रचना ५ एमपी सेन्सर आणि ८.५ × ८.५ मिमी आधारावर आणि एकूण ४.६ मिमी उंचीच्या कॅमेरा अॅसेम्बलीसह एकत्रित करते.

हा मॉड्यूल मुद्रित माहिती, दृश्य पृष्ठभागाची वैशिष्ट्ये किंवा आसपासचे दृश्य यांचे निरीक्षण करणाऱ्या अनुप्रयोगांसाठी प्रतिमा इनपुट प्रदान करू शकतो. ८०° कर्णीय दृश्यक्षेत्र दृश्याची व्याप्ती निश्चित करण्यास मदत करते, तर लेन्सचे कार्य अंतर निश्चित करते की कोणते तपशील फोकसमध्ये आणले जाऊ शकतात.

डिझाइन अंतिम रूप देण्यापूर्वी, इच्छित होस्ट, प्रकाशन आणि लक्ष्य अंतर वापरून नमुने मूल्यांकन करा. संपूर्ण यांत्रिक आराखडा, विद्युत कनेक्शन्स आणि समर्थित आउटपुट मोड्सची पुष्टी करा, जेणेकरून कॅमेरा उपकरणात बसेल आणि त्याच्या प्रतिमा-प्रक्रिया कार्यप्रवाहात समाविष्ट होईल.

प्रमुख वैशिष्ट्ये

५ एमपी रंगीत प्रतिमा कॅप्चर

निर्दिष्ट 2592 × 1944 प्रतिमा आकारामुळे दृश्य ग्रहणासाठी रंग माहिती आणि स्थानिक तपशील मिळतो. वास्तविक तपशील लेन्सच्या गुणवत्तेवर, फोकसवर, प्रकाशमानावर आणि होस्ट प्रतिमा प्रक्रियेवर अवलंबून असतो.

संक्षिप्त यांत्रिक मापदंड

कॅमेरा अॅसेम्बलीचा पाया 8.5 × 8.5 मिमी आहे आणि एकूण उंची 4.6 मिमी आहे. ही मापे व्हॉल्ट डिझाइनसाठी प्रारंभबिंदू प्रदान करतात; कनेक्टर आणि केबलच्या स्पेसची वेगळ्या पद्धतीने तपासणी करावी.

80° कर्णभागीय दृश्य क्षेत्र

निर्दिष्ट कर्णभागीय दृश्य क्षेत्र 80° ±3° आहे. लक्ष्याच्या आकारानुसार आणि आवश्यक दृश्य कव्हरेजनुसार स्थापना स्थान आणि कार्य अंतर निवडा.

अनेक सेन्सर रीडआउट पद्धती

OV5648 सेन्सर विशिष्टतेमध्ये पूर्ण-रिझोल्यूशन आणि कमी-रिझोल्यूशन कार्य पद्धतींची यादी दिली आहे. वापरायच्या इंटरफेस, ड्राइव्हर आणि होस्ट कॉन्फिगरेशननुसार वापरायोग्य मॉड्यूल फ्रेम दराची पुष्टी करावी.

होस्ट प्रक्रियेसाठी RAW सेन्सर डेटा

हा सेन्सर ८-बिट आणि १०-बिट RGB RAW आउटपुट समर्थित करतो. एकत्रीकरणासाठी योग्य इमेज-प्रोसेसिंग पाईपलाईन आवश्यक आहे; अंतिम मॉड्यूल आउटपुट स्वरूपे लागू केलेल्या हार्डवेअर कॉन्फिगरेशनवर अवलंबून असतात.

तपशील

अनुप्रयोग क्षेत्र

फेस रेकग्निशन : प्रवेश नियंत्रणासाठी चेहऱ्याचे छायाचित्र.
क्यूआर कोड पेमेंट : कोडचे प्रतिमा घेणे आणि डिकोड करणे.
व्हर्चुअल रिअलिटी उपकरणे : हालचाल ट्रॅकिंगसाठी दृश्य इनपुट.
उच्च-वेगाची ट्रॅकिंग : हालचाल करणाऱ्या वस्तूचे प्रतिमा घेणे.
टर्मिनल स्कॅनिंग : दस्तऐवज आणि बारकोड प्रतिमा घेणे.
रोबोट दृष्टी : स्थान निश्चिती आणि मार्गदर्शनासाठी चित्रे.
सुरक्षा आणि स्मार्ट होम : आतील आणि बाहेरील निरीक्षण.
एआय प्रशिक्षण डेटा संग्रह : एआय डेटासेट्ससाठी चित्रे कॅप्चर करणे.
वैद्यकीय आणि जीव विज्ञान इमेजिंग : सूक्ष्मदर्शक आणि संशोधनासाठी चित्रे कॅप्चर करणे.

OEM/ODM अनुकूलित करणे आणि विकास प्रक्रिया

कॅमेरा आपल्या एकत्रीकरणाच्या आवश्यकतांशी जुळवा

योग्य कॅमेरा संरचना ही प्रतिमा घेण्याच्या कार्याबरोबरच उपकरणाच्या रचनेतही बसायला हवी. सिनोसीन OEM/ODM कॅमेरा मॉड्यूल सेवा प्रदान करतो आणि ऑप्टिकल सेटअप, लवचिक-सर्किट लेआउट, कनेक्शन व्यवस्था आणि समर्थित कार्यक्षम संरचनेतील बदलांचे मूल्यांकन करू शकतो.

अभियांत्रिकी पुनरावलोकनानंतर सानुकूलीकरणाची शक्यता, विकास क्षेत्र, खर्च आणि लीड टाइम याची पुष्टी केली जाते.

सानुकूलन प्रक्रिया

पाऊल १ — आपल्या आवश्यकता सामायिक करा

अर्ज, होस्ट प्लॅटफॉर्म, आवश्यक रिझोल्यूशन आणि फ्रेम रेट, कार्य करण्याचे अंतर, स्थापना स्थान आणि अंदाजे प्रमाण याची माहिती द्या.

पाऊल २ — कॉन्फिगरेशनची पुनरावलोकने करा

सेन्सरच्या कार्यपद्धती, इंटरफेस, लेन्स आणि यांत्रिक व्यवस्थेचे मूल्यांकन करा. लक्ष्य उपकरणासाठी आवश्यक असलेल्या कोणत्याही बदलांची ओळख करा.

पाऊल ३ — आराखडे आणि मूल्यांकन मानदंडांची पुष्टी करा

प्रोटोटाइप उत्पादनापूर्वी कॉन्फिगरेशन, कनेक्शन तपशील, यांत्रिक सुधारणा आणि नमुन्यांच्या स्वीकृतीच्या आवश्यकता यावर सहमती घ्या.

पाऊल ४ — नमुन्यांचे मूल्यांकन करा

प्रत्यक्ष कार्यात्मक वातावरणात प्रतिमा गुणवत्ता, सतत फ्रेम रेट, एक्सपोजर वर्तन, होस्ट एकीकरण आणि यांत्रिक फिट याची चाचणी करा.

पाऊल ५ — उत्पादन कॉन्फिगरेशनची मंजुरी द्या

मात्रा उत्पादन सुरू करण्यापूर्वी मान्यताप्राप्त नमुना, आराखडे, ऑप्टिकल घटक आणि कार्यपद्धतीची कॉन्फिगरेशन याची पुष्टी करा.

तुमचे आराखडे आणि इमेजिंग आवश्यकता पाठवा

सिनोसीनबद्दल

शेनझेन सिनोसीन टेक्नॉलॉजी कं., लि. ही जून २०१६ मध्ये स्थापित करण्यात आली आणि ती सीएमओएस कॅमेरा मॉड्यूल डिझाइन, विकास, उत्पादन आणि ओईएम/ओडीएम सेवांवर विशेषीकरण ठेवते.

त्यांच्या उत्पादन पोर्टफोलिओमध्ये यूएसबी, एमआयपीआय आणि डीव्हीपी कॅमेरा मॉड्यूल्स समाविष्ट आहेत, ज्यामध्ये विकासापासून उत्पादन आणि नंतरच्या विक्री-नंतरच्या समर्थनापर्यंतच्या सेवा देखील समाविष्ट आहेत.

एम्बेडेड व्हिजन प्रकल्पांसाठी, सिनोसीन ग्राहकांसोबत इमेजिंग कार्याचे मूल्यांकन करते, तसेच यांत्रिक आणि विद्युत एकीकरणाच्या आवश्यकता यांचे मूल्यांकन करते. यामुळे उत्पादनाच्या मंजुरीपूर्वी निर्दिष्ट उपकरणात तपासणी करता येणारी कॅमेरा रचना निश्चित करता येते.

प्रमाणपत्रे आणि बौद्धिक संपत्ती

सिनोसीनच्या दस्तऐवजांमध्ये गुणवत्ता व्यवस्थापन नोंदी, उत्पादन अनुपालन दस्तऐवज, सॉफ्टवेअर कॉपीराइट्स आणि उपयोगिता मॉडेल पेटंट्स समाविष्ट आहेत. आपल्या कॅमेरा मॉड्यूल प्रकल्पासाठी, कृपया निवडलेल्या मॉडेल आणि रचनेशी संबंधित वर्तमान दस्तऐवजांची मागणी करा, ज्यामध्ये प्रासंगिक सीई, एफसीसी किंवा रोएचएस दस्तऐवजांचा समावेश असेल.

शेनझेन सिनोसीन टेक्नोलॉजी कंपनी, LTD

चायना चौथे १० कॅमेरा मॉड्यूल मेलबद्दल कारखाना

यदि तुम्हाला सही कॅमेरा मॉड्यूल समाधान शोधण्यासाठी परेशान आहात, कृपया संपर्क करा, आम्ही तुमच्या आवश्यकतेबद्दल USB/MIPI/DVP इंटरफेस युक्त कॅमेरा मॉड्यूल सर्व प्रकारच्या समाधान सादर करू शकतो आणि तुमच्याकडे सर्वोत्तम समाधान सादर करण्यासाठी विशेष टीम उपलब्ध आहे.

वारंवार विचारले जाणारे प्रश्न:

प्रश्न १. सही कॅमेरा मॉड्यूल कसे निवडावे?

उत्तर: कृपया आम्हाला तुमच्या विशिष्ट आवश्यकता सांगा, जसे की अनुप्रयोग परिस्थिती, एकाउंट, आकार आणि लेंस आवश्यकता. आम्ही तुमच्याकडे योग्य कॅमेरा मॉड्यूल निवडण्यासाठी विशेषज्ञ इंजिनिअरची टीम सहाय्य करेल.

प्रश्न २. प्रूफिंग कसे सुरू करायचे आहे?

उत्तर: सर्व पॅरामीटर्स निश्चित करण्यानंतर, आम्ही तुमच्याशी विवरणे निश्चित करण्यासाठी ड्रॉइंग काढून देऊ. ड्रॉइंग निश्चित करण्यानंतर, आम्ही प्रूफिंग आरंभ करू.

प्रश्न ३: भुगतान कसे करायचे आहे?

उत्तर: आता आम्ही T/T बँक ट्रांसफर आणि Paypal स्वीकारतो.

प्रश्न 4: नमुना तयार करण्यास किती वेळ लागते?

अ: जर ते Usb कॅमेरा मॉड्युल , असेल, तर सामान्यतः २-३ आठवडे लागतात, जर ते MIPI किंवा Dvp कॅमेरा मॉड्युल , असेल, तर सामान्यतः १०-१५ दिवस लागतात.

प्रश्न 5: नमुना तयार झाल्यानंतर तो प्राप्त होण्यास किती वेळ लागेल?

उत्तर: नमुने परीक्षण केल्यानंतर जर कोणतीही समस्या नसेल, तर आम्ही ती DHL FedEx UPS किंवा इतर कोरियर पद्धतीने तुमच्याकडे पाठवू, सामान्यतः एक सप्ताहात.
