४ एमपी एससी४३३६ माइपी कॅमेरा मॉड्यूल ३० एफपीएस, लवचिक एफपीसी आणि १२०° वाइड-ॲंगल लेन्ससह व्हिडिओ डोअरबेल एम्बेडेडसाठी

उत्पादनाचे वर्णन

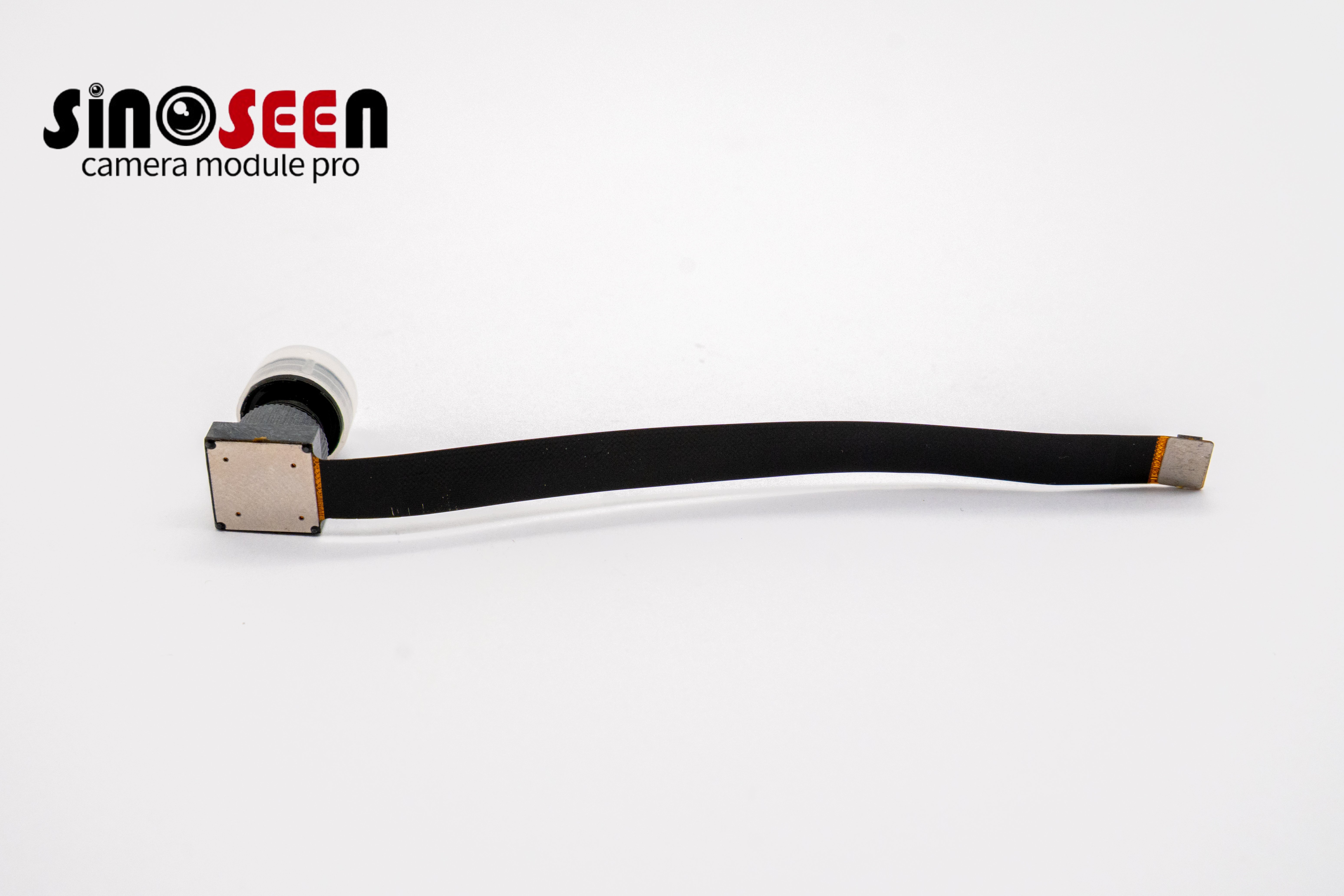

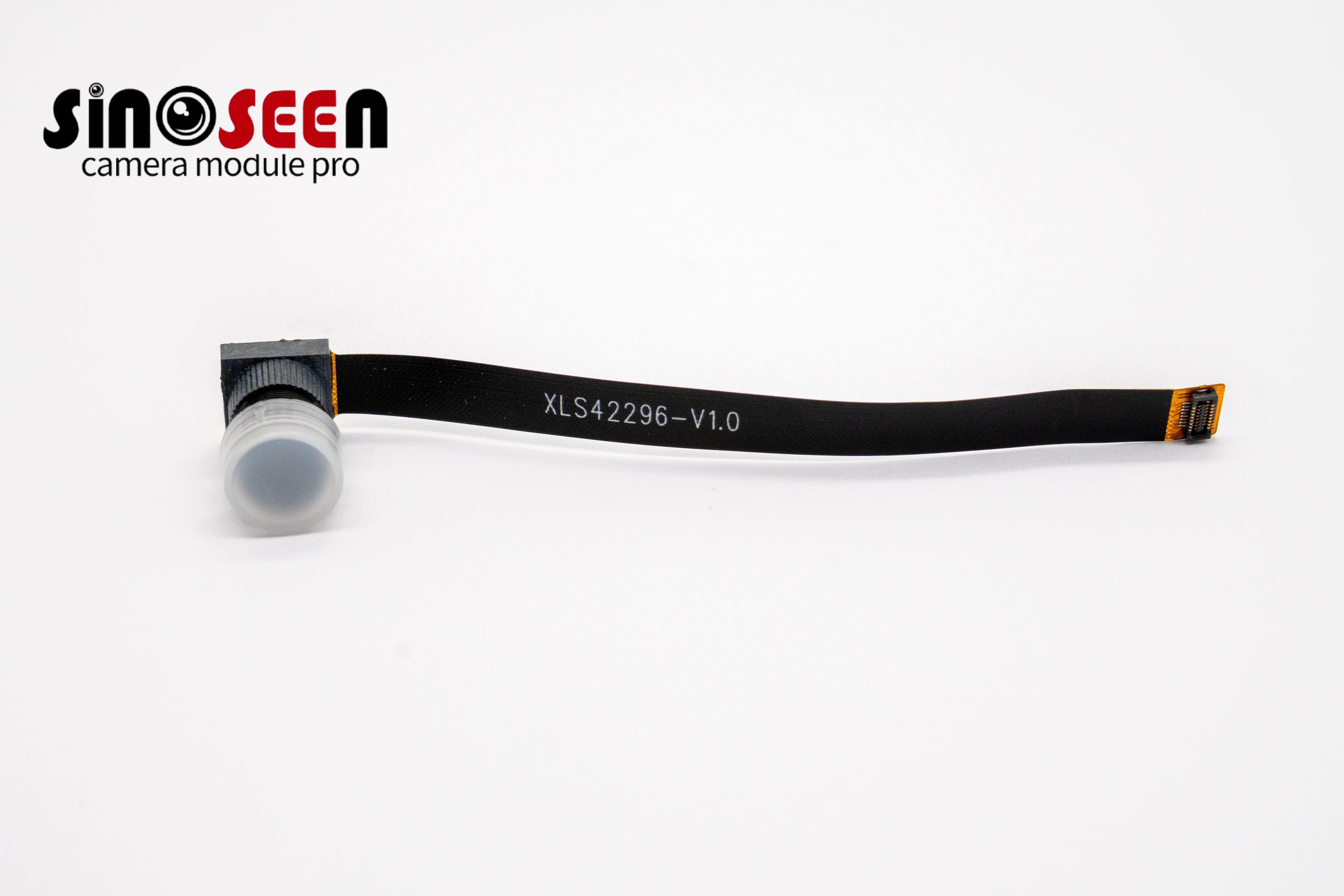

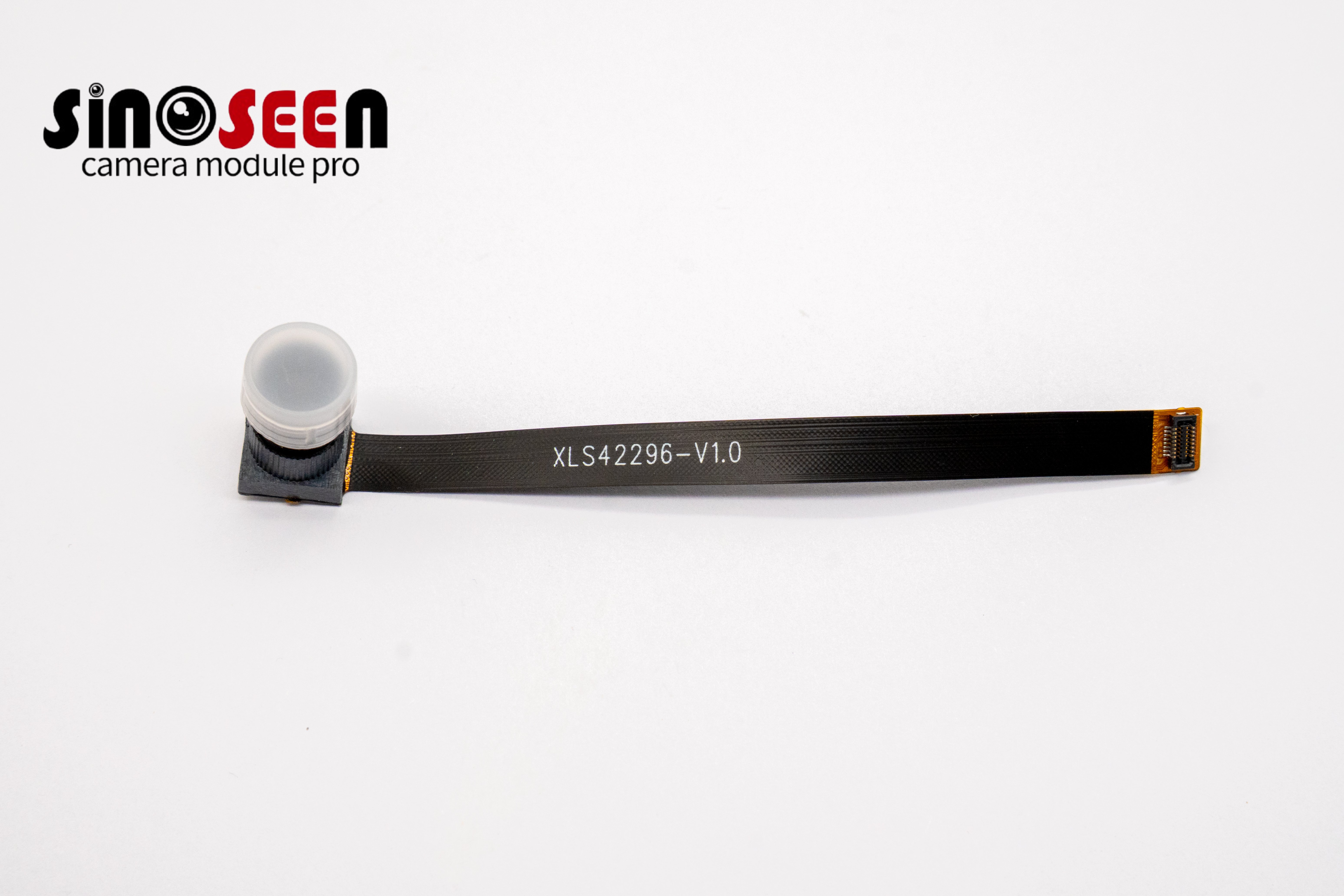

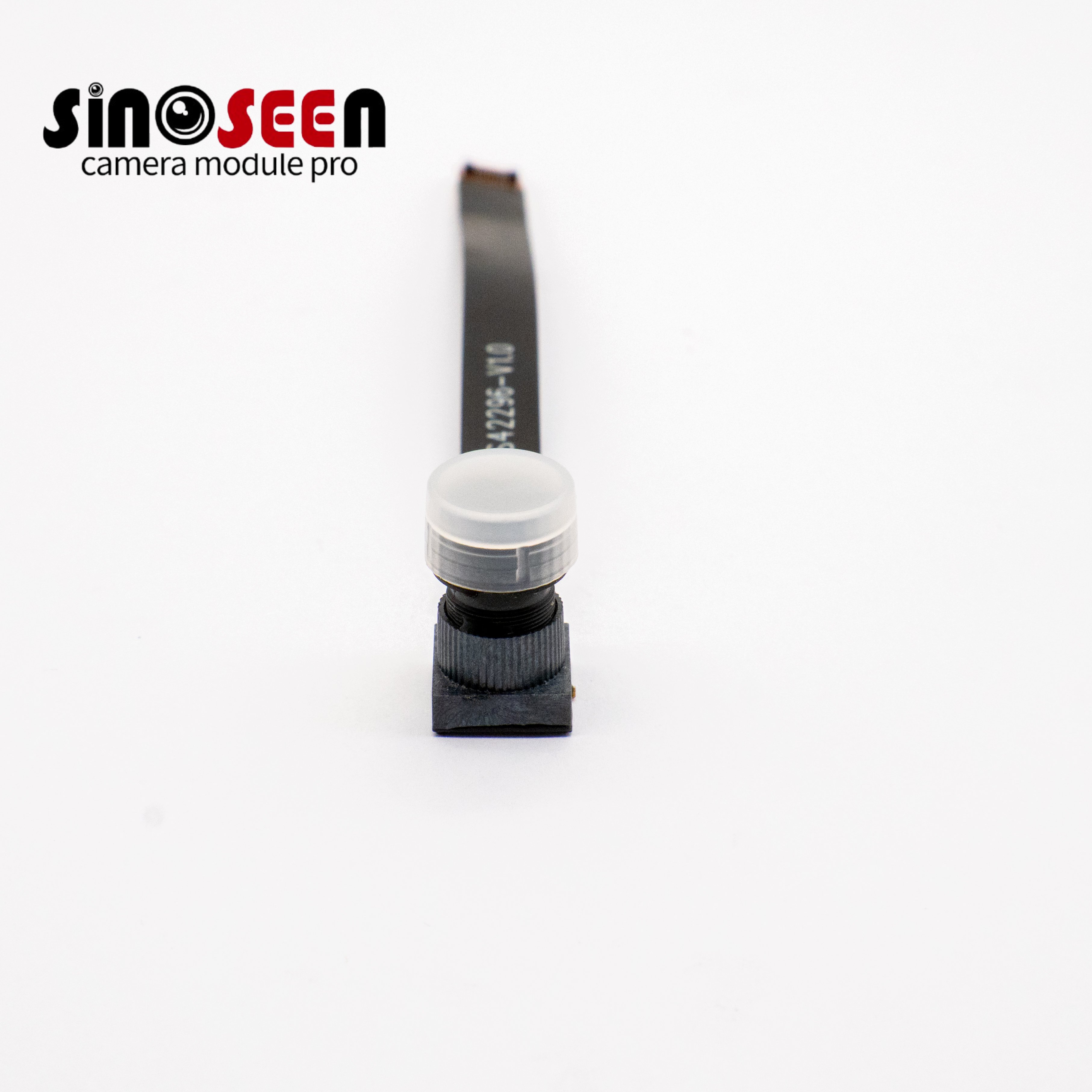

संकुचित उपकरणांना निर्माण करण्याच्या मर्यादित जागेत व्यापक दृश्याचे अभिलेखन करण्याची आवश्यकता असते. सायनोसीन एक्सएलएस४२२९६-व्ही१.० हे २५६० × १४४० रंगीत प्रतिमा निर्मिती, वाइड-ॲंगल लेन्स आणि संकुचित कॅमेरा अॅसेम्बली यांचे संयोजन करते, जे एम्बेडेड निरीक्षण आणि दृष्टी संबंधित प्रकल्पांसाठी योग्य आहे.

हा ४एमपी-श्रेणीचा Mipi कॅमेरा मॉड्युल रोलिंग शटर सेन्सर वापरतो आणि २५६० × १४४० आउटपुट मोड ३० फ्रेम प्रति सेकंद (fps) या दराने समर्थित करतो. त्याची प्रकाशिक रचना १२०° कर्णभागीय दृश्यक्षेत्र प्रदान करते, ज्यामुळे विकसक एकाच कॅमेरा स्थानावरून विस्तृत क्षेत्राचे आवरण करू शकतात.

निर्दिष्ट कॅमेरा बेसचे माप १० × १० मिमी आहे, ज्याची असेंबली उंची १५.६ मिमी आहे. ही मापे इंजिनिअर्सना लेन्सच्या स्पेस आणि इंस्टॉलेशन स्पेसची योजना तयार करण्यास मदत करतात, तर एफपीसी कनेक्शन हे कस्टम डिव्हाइस लेआउटमध्ये एकीकरणास समर्थन देते.

वेगळ्या व्ह्यूइंग अँगल, कार्याच्या अंतराच्या, केबल व्यवस्थेच्या किंवा माउंटिंग रचनेच्या आवश्यकता असलेल्या अ‍ॅप्लिकेशन्ससाठी, सायनोसीन ओईएम/ओडीएम इंजिनिअरिंग पुनरावलोकन आणि नमुना विकास समर्थन प्रदान करते.

नमुना विचारा | आपल्या कस्टम कॅमेरा आवश्यकता चर्चा करा

उत्पादनाचे सामान्य दृश्य आणि वैशिष्ट्ये

३० फ्रेम प्रति सेकंद या दराने २५६० × १४४० रंगीत इमेजिंग

हा मॉड्यूल २५६० × १४४० आउटपुट इमेज प्रदान करतो, जो दृश्याच्या तपशीलांचे, वस्तूंचे आणि रंगाच्या माहितीचे अवलोकन करण्यासाठी वापरला जातो. त्याची ३० फ्रेम प्रति सेकंद ऑपरेटिंग मोड एम्बेडेड मॉनिटरिंग, स्मार्ट टर्मिनल्स आणि सामान्य दृश्य निरीक्षणासाठी सतत व्हिडिओ कॅप्चरला समर्थन देते.

आवश्यक रिझोल्यूशन, आउटपुट बिट डेप्थ आणि सतत फ्रेम रेट यांची पुष्टी निवडलेल्या होस्ट प्लॅटफॉर्मसोबत करावी.

१२०° वाइड-ॲंगल दृश्य कव्हरेज

निर्दिष्ट लेन्स खालील फील्ड ऑफ व्ह्यू प्रदान करतो:

• कर्णरेषा: १२०°

• आडवा: १००°

• उभा: ५३°

• यादीकृत कोनीय सहनशीलता: ±३°

जेव्हा कॅमेराला मर्यादित जागेवरून विस्तृत क्षेत्राचे निरीक्षण करायचे असते, तेव्हा विस्तृत कोनाचे आवरण उपयुक्त ठरते. लेन्स निवड करताना काम करण्याचे अंतर आणि लक्ष्याचा आकार याकडेही लक्ष देणे आवश्यक आहे, जेणेकरून महत्त्वाच्या तपशीलांचा आकार छायाचित्रात पुरेसा मोठा राहील.

संक्षिप्त कॅमेरा अॅसेम्बली

१० × १० मिमी कॅमेरा बेस आणि १५.६ ±०.२ मिमी उंचीची निर्दिष्ट करण्यात आलेली मापे संक्षिप्त उपकरणांसाठी यांत्रिक योजना सोपी करतात.

बेसची मापे कॅमेरा अॅसेम्बलीचे वर्णन करतात, पूर्ण FPC आरेखाचे नाही. केबल रूटिंग, कनेक्टरची स्थिती आणि एन्क्लोजरची स्पेस यांची तपासणी अंतिम मॉड्यूल ड्रॉइंगशी तुलना करून करावी.

एम्बेडेड एकीकरणासाठी MIPI आउटपुट

हा मॉड्यूल MIPI इंटरफेस वापरतो आणि संगत होस्टद्वारे प्रक्रिया करण्यासाठी RAW RGB छायाचित्र डेटा प्रदान करतो.

एकीकरणामध्ये MIPI कॉन्फिगरेशन, कनेक्टरचे पिनआउट, पॉवर सप्लाय, क्लॉक, ड्राइव्हर आणि छायाचित्र-प्रक्रिया पाईपलाइन यांची जुळवाजुळव करणे समाविष्ट असते. यामुळे होस्टची माहिती ही मॉड्यूल निवड आणि नमुना मूल्यांकनाचा महत्त्वाचा भाग बनतो.

वेगवेगळ्या स्थापना आवश्यकतांसाठीची संरचना

सेन्सरची दस्तऐवजीमध्ये विंडोइंग, क्षैतिज प्रतिबिंब, उभ्या फिरवणे आणि I²C मार्फत रजिस्टर नियंत्रण याचा समावेश आहे. संबंधित सेटिंग्ज एकत्रित करताना पुन्हा तपासल्या जाऊ शकतात, जेणेकरून कॅमेराची माउंटिंग दिशा आणि होस्टच्या कॅप्चर आवश्यकतांना त्या जुळू शकतील.

दस्तऐवजीकृत तपासणी आवश्यकता

पुरवलेल्या तांत्रिक वैशिष्ट्यांमध्ये मॉड्यूल आणि लेन्सच्या बाह्य देखाव्याची, मापांची, प्रतिमेतील दूषणाची, दोषित पिक्सेल्सची, रिझोल्यूशनची, दृश्य क्षेत्राची, शेडिंगची, रंग पुनरुत्पादनाची आणि विकृतीची तपासणी करण्याची ताकीद दिली आहे.

ह्या आवश्यकता नमुन्याच्या मूल्यांकनासाठी आणि उत्पादन स्वीकृतीसाठी आधार तयार करतात. उत्पादनाच्या मान्यतेपूर्वी प्रकल्प-विशिष्ट मानदंडांवर सहमती घेता येऊ शकते.

मुख्य तांत्रिक वैशिष्ट्ये

अनुप्रयोग क्षेत्र

औद्योगिक परीक्षण: भागाची स्थिती, आकार आणि दृश्यमान वैशिष्ट्ये तपासण्यासाठी एकरंगी प्रतिमा कॅप्चर करणे, ज्यामध्ये प्रकाशन लक्ष्याच्या हालचालीशी जुळवले जाते.

बारकोड आणि टर्मिनल स्कॅनिंग: होस्ट-आधारित डिकोडिंगसाठी प्रतिमा मिळवणे, ज्यामध्ये लेन्सची निवड कोडच्या आकारावर आणि कार्यात्मक अंतरावर आधारित केली जाते.

रोबॉट व्हिजन: दृश्य स्थाननिर्धारण आणि हालचाल निरीक्षणासाठी एक संभाव्य उमेदवार, जो होस्ट संगतता आणि वेळेच्या आवश्यकता यावर अवलंबून आहे.

हालचाल ट्रॅकिंग: ग्लोबल शटर कॅप्चर हालचाल करणाऱ्या वस्तूच्या आकाराचे संरक्षण करण्यास मदत करतो; ट्रॅकिंग कार्यक्षमता ही फ्रेम दर, प्रकाशन आणि सॉफ्टवेअरवरही अवलंबून असते.

OEM/ODM अनुकूलित करणे आणि विकास प्रक्रिया

कॅमेरा आपल्या एकत्रीकरणाच्या आवश्यकतांशी जुळवा

योग्य कॅमेरा संरचना ही प्रतिमा घेण्याच्या कार्याबरोबरच उपकरणाच्या रचनेतही बसायला हवी. सिनोसीन OEM/ODM कॅमेरा मॉड्यूल सेवा प्रदान करतो आणि ऑप्टिकल सेटअप, लवचिक-सर्किट लेआउट, कनेक्शन व्यवस्था आणि समर्थित कार्यक्षम संरचनेतील बदलांचे मूल्यांकन करू शकतो.

अभियांत्रिकी पुनरावलोकनानंतर सानुकूलीकरणाची शक्यता, विकास क्षेत्र, खर्च आणि लीड टाइम याची पुष्टी केली जाते.

सानुकूलन प्रक्रिया

पाऊल १ — आपल्या आवश्यकता सामायिक करा

अर्ज, होस्ट प्लॅटफॉर्म, आवश्यक रिझोल्यूशन आणि फ्रेम रेट, कार्य करण्याचे अंतर, स्थापना स्थान आणि अंदाजे प्रमाण याची माहिती द्या.

पाऊल २ — कॉन्फिगरेशनची पुनरावलोकने करा

सेन्सरच्या कार्यपद्धती, इंटरफेस, लेन्स आणि यांत्रिक व्यवस्थेचे मूल्यांकन करा. लक्ष्य उपकरणासाठी आवश्यक असलेल्या कोणत्याही बदलांची ओळख करा.

पाऊल ३ — आराखडे आणि मूल्यांकन मानदंडांची पुष्टी करा

प्रोटोटाइप उत्पादनापूर्वी कॉन्फिगरेशन, कनेक्शन तपशील, यांत्रिक सुधारणा आणि नमुन्यांच्या स्वीकृतीच्या आवश्यकता यावर सहमती घ्या.

पाऊल ४ — नमुन्यांचे मूल्यांकन करा

प्रत्यक्ष कार्यात्मक वातावरणात प्रतिमा गुणवत्ता, सतत फ्रेम रेट, एक्सपोजर वर्तन, होस्ट एकीकरण आणि यांत्रिक फिट याची चाचणी करा.

पाऊल ५ — उत्पादन कॉन्फिगरेशनची मंजुरी द्या

मात्रा उत्पादन सुरू करण्यापूर्वी मान्यताप्राप्त नमुना, आराखडे, ऑप्टिकल घटक आणि कार्यपद्धतीची कॉन्फिगरेशन याची पुष्टी करा.

तुमचे आराखडे आणि इमेजिंग आवश्यकता पाठवा

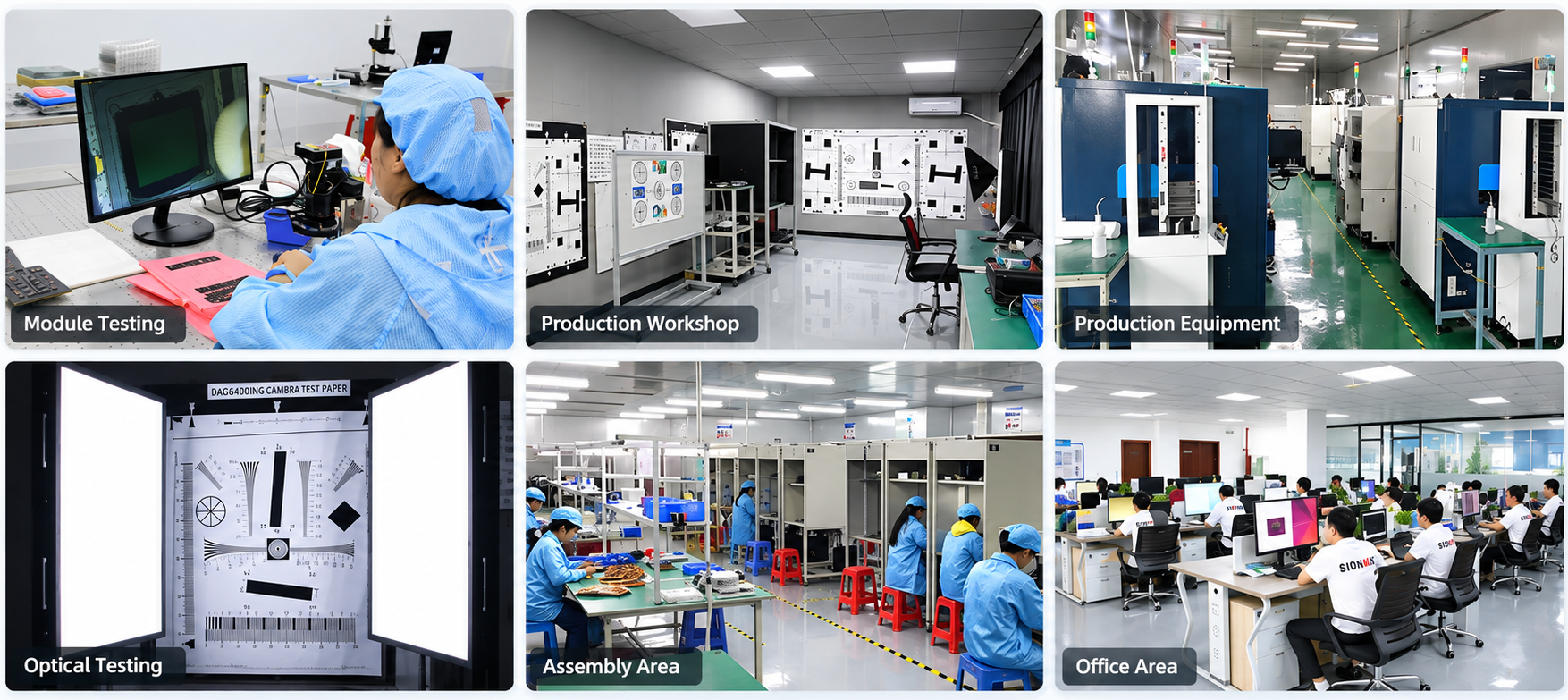

सिनोसीनबद्दल

शेनझेन सिनोसीन टेक्नॉलॉजी कं., लि. ही जून २०१६ मध्ये स्थापित करण्यात आली आणि ती सीएमओएस कॅमेरा मॉड्यूल डिझाइन, विकास, उत्पादन आणि ओईएम/ओडीएम सेवांवर विशेषीकरण ठेवते.

त्यांच्या उत्पादन पोर्टफोलिओमध्ये यूएसबी, एमआयपीआय आणि डीव्हीपी कॅमेरा मॉड्यूल्स समाविष्ट आहेत, ज्यामध्ये विकासापासून उत्पादन आणि नंतरच्या विक्री-नंतरच्या समर्थनापर्यंतच्या सेवा देखील समाविष्ट आहेत.

एम्बेडेड व्हिजन प्रकल्पांसाठी, सिनोसीन ग्राहकांसोबत इमेजिंग कार्याचे मूल्यांकन करते, तसेच यांत्रिक आणि विद्युत एकीकरणाच्या आवश्यकता यांचे मूल्यांकन करते. यामुळे उत्पादनाच्या मंजुरीपूर्वी निर्दिष्ट उपकरणात तपासणी करता येणारी कॅमेरा रचना निश्चित करता येते.

प्रमाणपत्रे आणि बौद्धिक संपत्ती

सिनोसीनच्या दस्तऐवजांमध्ये गुणवत्ता व्यवस्थापन नोंदी, उत्पादन अनुपालन दस्तऐवज, सॉफ्टवेअर कॉपीराइट्स आणि उपयोगिता मॉडेल पेटंट्स समाविष्ट आहेत. आपल्या कॅमेरा मॉड्यूल प्रकल्पासाठी, कृपया निवडलेल्या मॉडेल आणि रचनेशी संबंधित वर्तमान दस्तऐवजांची मागणी करा, ज्यामध्ये प्रासंगिक सीई, एफसीसी किंवा रोएचएस दस्तऐवजांचा समावेश असेल.

वारंवार विचारले जाणारे प्रश्न

हा मॉड्यूल SC4336 किंवा SC4336P वापरतो का?

उत्पादन यादीत SC4336 या कोडची ओळख केली आहे, तर पुरवलेल्या सेन्सर वर्णनात SC4336P या कोडची ओळख केली आहे. ऑर्डर देण्यापूर्वी मंजूर केलेल्या तांत्रिक विशिष्टतेत अचूक उत्पादन सेन्सरची पुष्टी करा.

हा ग्लोबल शटर कॅमेरा आहे का?

नाही. पुरवलेल्या उत्पादन यादीत रोलिंग शटर सेन्सरची ओळख केली आहे. जर वस्तू वेगाने हलत असेल किंवा प्रतिमा विकृतीवर अवलंबित असेल तर योग्य कॅमेरा संरचना निवडण्यासाठी हालचालीच्या परिस्थितीची माहिती द्या.

हा सीधा USB पोर्टशी जोडता येईल का?

ही संरचना MIPI वापरते आणि सीधा USB आउटपुट यादीत नाही. USB उपायासाठी सुसंगत ब्रिज हार्डवेअर किंवा वेगळी कॅमेरा मॉड्यूल संरचना आवश्यक आहे.

हा कोणत्याही MIPI विकास बोर्डसोबत काम करेल का?

संगतता फक्त कनेक्टरवर अवलंबित नाही. होस्टला आवश्यक लेन संरचना, पिनआउट, पॉवर, क्लॉक, ड्राइव्हर आणि RAW इमेज-प्रोसेसिंग पाथ समर्थित करावे लागतील. आपल्या होस्टच्या तपशीलांची माहिती आम्हाला द्या.

120° लेन्समध्ये ऑटोफोकसची सुविधा आहे का?

120° ची किंमत कर्णाकडे दृश्य क्षेत्र दर्शवते. स्वयं-फोकसची माहिती पुरवलेल्या कागदपत्रांमध्ये नमूद केलेली नाही. लेन्स निवडताना कार्य करण्याचे अंतर आणि फोकसची आवश्यकता पुन्हा तपासा.

ही रचना इन्फ्रारेड रात्रीचे दृष्टीक्षेत्र किंवा एचडीआर समर्थित करते का?

यादीत दिलेले "650 इन्फ्रारेड" फिल्टर नामकरण आणि सेन्सरची डायनॅमिक-रेंज किंमत ही एकूण मॉड्यूलसाठी दोन्ही कार्यांची पुष्टी करत नाहीत. इन्फ्रारेड कार्यासाठी योग्य लेन्स आणि फिल्टर रचना आवश्यक आहे, तर एचडीआर साठी सेन्सरच्या समर्थित मोड आणि होस्ट प्रक्रियाची पुष्टी करावी लागेल.
