45MMx20MM 5MP OV5648 CMOS USB камер модуль, IR cut, видео уулзалтын зориулалттай хос микрофонтой

45MMx20MM 5MP OV5648 CMOS USB камер модуль, IR cut, видео уулзалтын зориулалттай хос микрофонтой

Бүтээгдэхүүний дэлгэрэнгүй:

Гарал үүсэл:	Шинжээхай, Хятад
Брэндийн нэр:	Sinoseen
Тодорхойлогч:	ROHS
Загварын дугаар:	XLS-BE375M-V1.0

Төлбөр болон захиалгын нөхцөл:

Хамгийн бага захиалгын тоо:	3
Үнэ:	амжилттай хэлэлцүүлэг
Пакетлэгийн дэлгэрэнгүй мэдээлэл:	Тохируулсан+Анти-статик баг картон цөцөлд баригдах
Хүргэлтийн хугацаа:	2-3 долоо хоног
Төлбөрийн нөхцөл:	T/T
Нийлүүлэлтийн чадвар:	500000 тухисын сарын дараа

Асуулга

Параметр
Холбогдож буй бүтээлүүд
Асуулга

Дэлгэрэнгүй Мэдээлэл

Төрөл:	USB камер модуль	Сенсор:	1/4" Omnivision OV5648
Тодорхойлогч:	5MP (2592*1944)	Хэмжээнүүд:	45x20mm (загварчлалтай)
Линзийн FOV:	80° (оролцоо)	Фокусын төрөл:	Тод фокус
Интерфейс:	USB2.0	Онцлог:	HD
Эрхтэй:	OV5648 CMOS Камерийн модуль , CMOS 5MP Камерийн модуль , IR OV5648 Камерийн модуль

Бүтээлийн тайлбар

Omnivision OV5648 CMOS мэдрэгчтэй Sinoseen-ийн 5MP камер модуль нь онцгой дүрс чанар, тогтвортой байдлыг санал болгож, вэб камер, видео уулзалтын салбарт хамгийн их борлуулалттай болж байна. 45MMx20MM-ийн жижиг хэмжээтэй энэ модуль нь таны төхөөрөмжийн байрлалд илүү уян хатан байдлыг олгодог. Бусад жижиг камер модулиас ялгаатай нь энэ загвар нь 2 цогц микрофонтой байдаг бөгөөд илүү сайн дууны чанарыг шаарддаг хэрэгцээнд тохиромжтой. Чип, фокусын төрөл, болон LED зэрэг нэмэлт функцүүдээр модулийг өөрчлөх. Sinoseen-ийн өргөн хүрээтэй тохируулгын үйлчилгээ нь таны онцгой хэрэгцээг хангасан.

Гол онцлог шинжүүд

1. 5MP зураг бүтээх
OV5648 сенсор нь субъект ба сцена дэлгэрэнгүй зургийн 2592 × 1944 бүтэц үзүүрлэдүүр хангамуйн тулд ашиглагдамуйн. Бүтэц дүүрэн хурд нь сонгогдсон модульын прошивка ба гаралтын форматад харьяалагдмуйн.

2. Дүүрэн HD видео
Шууд холбоо ба ажиглалт зориулан хамгийн ихдээ 30 кадр/секунд хурдтай 1920 × 1080 видео дэмжимуйн; гаралтын горим ба хостын ажиллах чадварын хамаархуйн.

3. Хоёр дотоод микрофон
Холбооны төхөөрөмжүүд зориулан видео хамт аудио бүтээх боломжийг орлуулмуйн. Аудио каналын тохиргоо ба боловсруулалтын чадвар нь хостын хэрэглээд харьяалагдмуйн.

4. USB 2.0 интеграци
Датаны дамжуулалт ба 5В цахилгаан хангамуйн USB-г ашиглмуйн; кабель бүтэцд зориулан тодорхойлогдсон 5 хавтас, 1.25мм зайтай самбарын холбогч ашиглмуйн.

5. Тогтмол фокусын M12 оптик
Хүрдүүлсэн линз нь 2.0мм фокусын зай, F2.4 диафрагм, M12 × 0.5 суурилт, ажиллах зай нь 60см-ээс эхлмуйн.

6. Тохируулж болдог зураг тохиргоо
Зургийн тохиргоог ховдос хангах прошивар ба хост програм хангамжийн тусламжтайгаар гэрэлтүүлэлт, гэрэлтүүлэлтийн түвшин, контраст, сатурацийн тохиргоо дэмжидэг.

7. Программ дагуу хийгдэх хувийн тохиргоо
Объектив, кабель ба механик өөрчлөлтүүд таны бүрхүүл, харах шаардлагууд ба хост платформ дагуу үнэлдэг.

Тодорхойлолт

Моделийн дугаар	XLS-BE375M-V1.0
Сенсор	1/4’’ Omnivision OV5648
Pixel	5 Мегапиксель
Хамгийн ихээр ашигтай пикселийн тоо	2592(Х) x 1944(Б)
Пикселийн хэмжээ	1.4µm x 1.4µm
Зургийн хэмжээ	3673.6µm x 2738.4µm
Давхаргах формат	MJPG/YUY2
Тохиргооны өндөр болон кадрны хурд	Дээрх мэдээллийг харна уу
Шатрын төрөл	Электрон зүрх шатар
Фокустын төрөл	Тод фокус
С/Н харьцаа	36dB
Динамик диапазон	72 dB @ 8x гааруулга
Сэрэмжтэй	690мВ / люкс-сек
Холбогдлын төрөл	USB2.0 их хурд
Засварлах параметр	Ярвалын төлөв/Эсрэг/Гялалзах тойм/Өнгийн багтаамж/Тодорхойлолт/ Гамма/Цагаан тэнцвэр/Ашиглалт
Зургуу	TTL: 23.89MM
	Хөршийн утса: 1/3 дюйн
	DFOV: 80°
	Шугамын хэмжээ: M12*P0.5
Аудио дурын част	Сонголттой
Цахилгаан хангамж	USB BUS Эрчим
Эрчим хүчний хэрэглээ	DC 5В, 200мW
Үндсэн чип	DSP/SENSOR/FLASH
Автоматик нь харуул (AEC)	Дэмжлэх
Автоматик цагаан баланс (AEB)	Дэмжлэх
Автоматик эрчимийн тохиргоо (AGC)	Дэмжлэх
Хэмжээ	45MMx20MM
Хадгалах температур	-20°C тэй 70°C
Ашиглалтын температур	0°C нэгж 60°C
USB түгжрийн урт	Үндсэн
Хэрэгжүүлэх ОС	WinXP/Vista/Win7/Win8/Win10 Linux UVC-тай (linux-2.6.26 хойш) MAC-OS X 10.4.8 эсвэл дараах Android 4.0 эсвэл дээш UVC-тай


Хэрэглээний салбарууд

Харын Танилцуулга : Хүний нүүр бүрдүүлэх нь нөхцөлд оруулахын хяналтад ашиглагдана.
QR код ашиглан төлбөр төл : Декодинг хийх кодын зурагт авах.
VR төхөөрөмжүүд : Хөдөлгөөний хяналтад зориулж харааны оролт.
Дундаж хурдны хяналт : Хөдөлж буй объектийн зурагт авах.
Терминалын сканирование : Баримт ба штрих-кодын зураглал.
Роботын хараа : Байршлыг тодорхойлох ба зааварлаж үзүүрлэх зургууд.
Аюулгүй бүс & ухааны гэр : Дотоод ба гадаад хяналт.
ИИ сургалтын өгөгдлийн цуглуулалт : ИИ-н өгөгдлийн нөөцүүдийн хүрд зураглал.
Медицин ба амьдралын шинжлэх ухааны зураглал : Микроскопи ба судалгааны хүрд зураглал.

OEM/ODM зохион бүтээх, хөгжүүлэх үйл явц

Камерагийн таны интеграционы шаардлагад нийцүүр

Тохиромжтой камерагийн тохиргоо нь дүрс бүтээх даалгавар ба төхөөрөмжийн бүтцэд нийцүүр байх ёстой. Sinoseen OEM/ODM камерагийн модуль үйлчилгээ үзүүлдэг ба оптик тохиргоо, хумс-холбоосын зураглал, холболтын бүтцэд өөрчлөлт оруулах, дэмжигдэж буй ажиллах тохиргоог үнэлдэг.

Төслийн шаардлага	Инженерийн үнэлэх бүсүүд	Өгөх мэдээллийн жагсаалт
Камерагийн корпусд нийцүүр биш	Камерагийн толгойн байршлын зураглал, хумс-холбоосын контур ба замын зураглал	Механикын зураглал ба бүхлэд хүртэмүүр зай
төвөгтэй бүсийн хамрах хүрээ юм үүрд хэрэглэх зай тохиромжгүй	Линз сонгох, харах талбай, фокус тохируулах	Зорилгоны хэмжээ ба дүрслэх зай
Хост холболт стандарт дизайнтой ялгаатай	Холболтын хэрэгсэл, хавтгай нь хоолойн бүрдүүлэлт, интерфейс тохируулалт	Хостын техник шаардлагууд ба холболтын шаардлагууд
Хөдөлгөөнт зорилгоны дүрслэл илүү нарийн байх ёстой	Гэрлэлт, гэрлүүр ба дэмжигдсэн кадр-хурдны горимууд	зорилгоны хурд, жишээ зургууд, гэрлүүр нөхцөл
төсөлд инфраулааны зураглал шаардагдаж буй	Шүүлтүүр ба линзийн тохиромжит байдал	Гэрлэлтийн долгион урт ба зураглалын шаардлагууд

Инженерийн үзлэгийн дараа хувилбарын хийгдэх болой, хөгжүүлэлтийн хүрээ, зардал ба хугацаа баталдаж буй.

Захиалгын процесс

Алхам 1 — Таны шаардлагуудыг хуваалцаж

Хэрэглээ, төлөөлөх платформ, шаардлагатай бүтэн бүрдүүлэл, кадрын давтамж, ажиллах зай, суурьлуулалтын орон зай ба урилгаас үүдшүүлсэн тоо хэмжээг үзүүрлүүлж.

Алхам 2 — Тохиргоог үзлэгт харах

Сенсорын ажиллах горим, холболт, линз ба механик бүрдүүлэлийг үнэлж. Зорилгоор сонгосон төхөөрөмжид шаардлагатай өөрчлөлтүүдийг тодорхойлж.

Алхам 3 — Зураглалууд ба үнэлэлтийн шаардлагуудыг баталж

Прототипын үйлдвэрлэлд өмнө тохиргоо, холболтын дэлгэрэнгүй мэдээлэл, механик өөрчлөлтүүд ба жишээний хүлээн авах шаардлагуудыг нийлүүлж.

Дөрөвтүм алхам — Дурьсгүүрүүдийн үнэлэлт

Үйлдлийн бодит орчинд дүрсний чанарыг, тогтвортой хүрдийн давтамжийг, гэрлэлтийн йөрөлдүүлэлтийг, хост-интеграциыг, механик нийцүүлэлтийг шүүх.

Тавдүм алхам — Үйлдвэрлэлийн тохиргооны баталгаажуулалт

Бүхэлдүүр үйлдвэрлэлд оролт өгөхөд өмнө дурьсгүүрүүдийн хүлээн авалт, зураглал, оптик компонентүүд, үйлдлийн тохиргооны тааламжилт баталгаажуулалт.

Та нарын зураглалуудыг ба дүрсний шаардлагуудыг илгээх

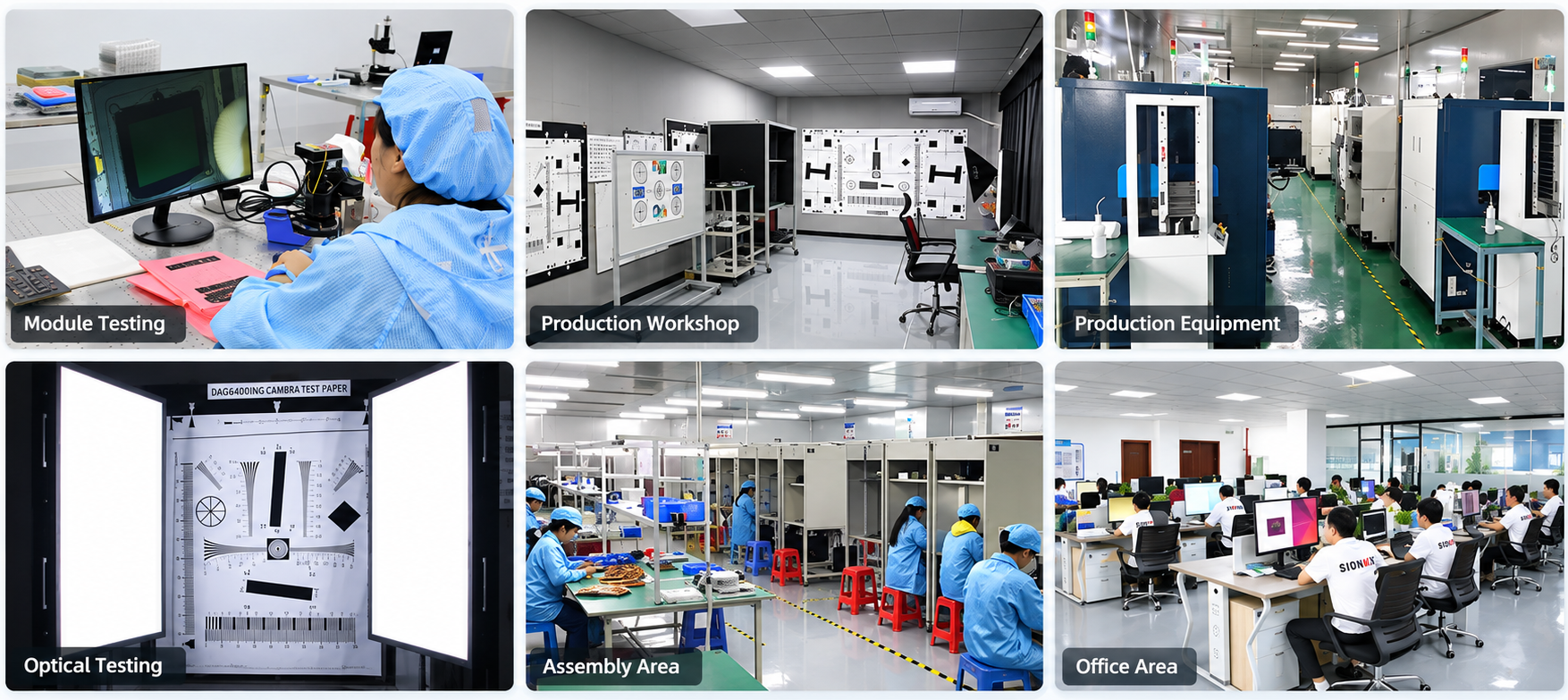

Синосины тухай

Шэньчжэнь Синосин Технолоджи Ко., Лтд. 2016 оны зургаадугаар сард бүрдүүлсэн бөгөөд CMOS камер модульд зориулан дизайн, хөгжүүлэлт, үйлдвэрлэл, OEM/ODM үйлчилгээний ажилд тусгайлан зүүрлэн ажилладаг.

Түүний бүтээдийн жагсаалтад USB, MIPI, DVP камер модульд зориулан бүтээдийн хүрдийн хамт хөгжүүлэлт, үйлдвэрлэл, дараах үйлчилгээний үйлчилгээний хүрдийн хамт оршит.

Хөрвүүлсэн харах төслүүдийн хувьд Синосин харилцагчидтой хамтран дүрсний даалгаварыг, механик ба цахилгаан интеграцины шаардлагуудыг үнэлдүг. Энэ нь үйлдвэрлэлд баталгаажуулалт өгөхөд өмнө тааламжилт камер тохиргооны тодорхойлолтыг тодорхойлохын тулд зориулан төсөлд зориулан тааламжилт төхөөрөмжинд үнэлэлт өгөх боломжийг олгожит.

Гэрчилгээ, оюуны өмч

Синосийн баримт бичигт чанарын удирдлагын бүртгэл, бүтээдийн хууль ёсны баримт бичиг, програм хангамжийн авторын эрх, ашиглалтын загварын патент орно. Таны камер модульд холбогдох одоогийн баримт бичиг, сонгосон загвар ба тохиргооны дагуу, түүнд хамаарах CE, FCC, RoHS-ын баримт бичиг зэрэг гуйлт хийн үзүүлэх.

Shenzhen Sinoseen Technology Co., LTD

Хятадын топ 10-ны камера модуль бэлдэгч

Хэрэв та зөв камера модульний бодлогыг олоход амьд байгаа бол, та л холбогдоно уу,

таарах шаардлагатай USB/MIPI/DVP интерфейстэй камера модулүүдийг танд хэрэгцээнд нь зориулж үйлдвэрлэе,

мөн таныг хамгийн зөв бодит бодлогыг олгох ажилтнуудын бага байна.

ТАВИГДАЛТ:

Асуулт 1. Зөв камера модулыг яаж сонгох вэ?

Хариу: Танд өөрийн тодорхой хэрэгслүүдийг, жишээлбэл, ашиглалтын үзүүлэлт, утсын хэмжээ, хэмжээ, линзаар холбоотой хэрэглээний мэдээллийг бидэнд мэдэгдүүлнэ. Бид инженерийн мэргэшсэн багцаараа таныг зөв камера модулыг сонгохад туслах болно.

Асуулт 2. Яаж эхлэх вэ?

Хариу: Бүх параметрүүдийг заавал баталгаажуулсан дараа, бид танд дэлгэцийг баталгаажуулахын тулд зурж байгаа юм. Дэлгэцийг баталгаажуулсан дараа бид шинжилгээ авахыг зохион байгуулна.

Асуулт 3: Намтарыг яаж илгээх вэ?

Хариу: Одоогоор бид T/T банкны шилжүүлэг, Paypal-ыг хүлээн авдаг.

Асуулт 4: Зөрүүтэй хамт ажиллахад ямар хугацаа шаарддаг вэ?

А: Хэрэв үүн дотор USB камер модуль , ерөнхийдөө 2-3 долоо хоног, хэрэв MIPI эсвэл Dvp камер модуль , ерөнхийдөө 10-15 өдөр.

Асуулт 5: Зөрүү бэлдэгдсэн дараа ямар хугацаанд ирнэ вэ?

Хариу: Зөрүүний шалгамжилт хийсэн дараа алдаа олдоогүй бол таныг DHL, FedEx, UPS эсвэл бусад курьерийн газарт илгээнэ. Үүнийг нэг 7 өдрийн туршлагаар хийнэ.
