מצלמת אנדוסקופית OV9281 עם דגימה אוטומטית לבקרת בית חכם ב-1MP מעקב בזמן אמת
פרטי המוצר:
מקום המוצא: |
שנזין, סין |
שם המותג: |
Sinoseen |
תעודה: |
RoHS CE/RED FCC ISO |
מספר מודל: |
SNS-DZ1021-V1.0 |
תנאי תשלום & שיפוט:
כמות הזמנה מינימלית: |
1 |
מחיר: |
negoiable |
פרטי אריזה: |
מגש+כיס אנטי-סטטי בתוך קarton |
זמן משלוח: |
2-3 שבועות |
תנאי תשלום: |
T/T |
יכולת אספקה: |
500,000 יחידות/חודש |
- פרמטר
- מוצרים קשורים
- בקשה
- מידע מפורט
סוג: |
מודול מצלמה אנדוסקופית |
חיישן: |
cMOS Omnivision OV9281 בגודל 1/4" |
דפנות: |
1MP 1280(H) X 800(V) |
מימדים: |
ניתן להתאמה אישית |
גודל פיקסל: |
3μm x 3μm |
סוג מוקד: |
מיקוד אוטומטי |
ממשק: |
USB2.0 |
תכונות: |
מודול אנדוסקופי |
הארה גבוהה: |
מודול מצלמה USB 180mW מודול מצלמת אנדוסקופ 1MP מודול מצלמת אנדוסקופ עם חשיפה גלובלית |
||
תיאור המוצר

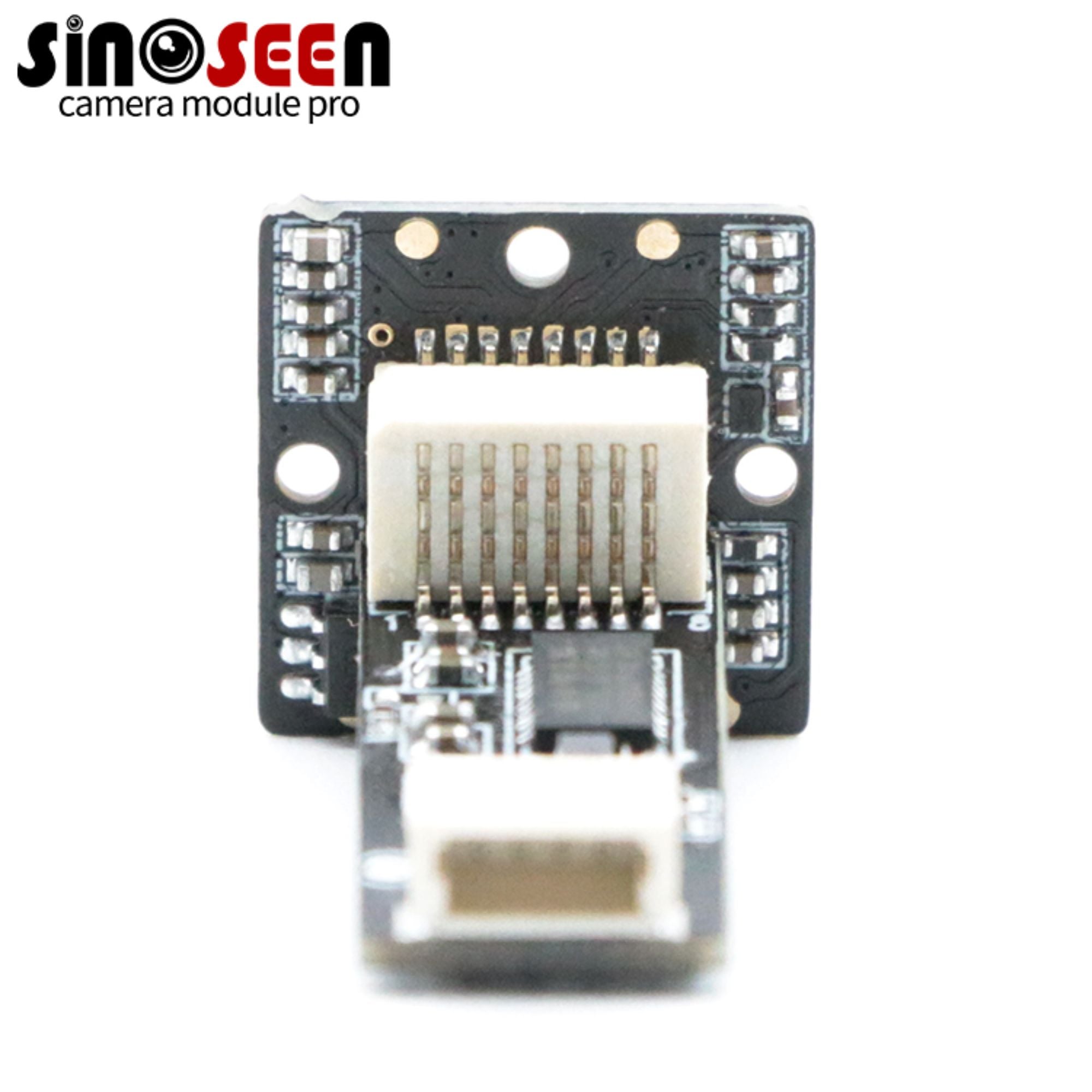

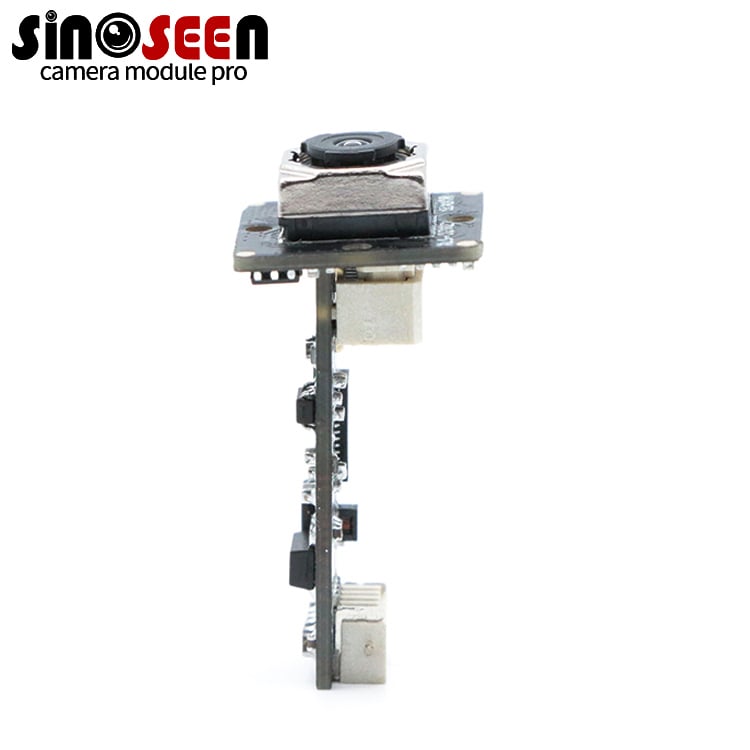

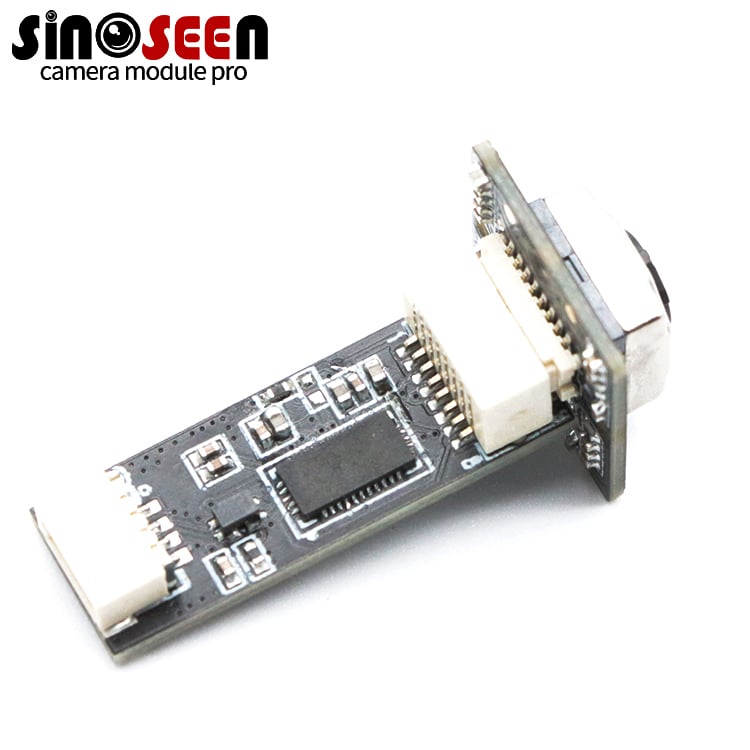

זה מודול מצלמה USB מתאים ליישומים באנדוסקופיה, כולל פוקוס אוטומטי ב-1MP וחיישן OV9281. פונקציית הפוקוס האוטומטי מאפשרת התאמה אוטומטית של הפוקוס בהתאם למרחק מהאובייקט – תכונה שמיוחדת באנדוסקופיה, בה המרחק עלול להשתנות.
המודול של המצלמה כולל חשיפה גלובלית, המבטיח שהכל הפixels נחשפים בו זמנית. זה מוביל לתמונות ברורות וחדות, אפילו בתנאים של אור מוגבל. תכונה זו היא במיוחד קריטית בשימושים של אנדוסקופיה, שבה מצלמות צריכות לתפוס תמונות באזורים עם כמות מוגבלת של אור.
סקירת המוצר
למכשיר בדיקה או תצוגה, המצלמה חייבת לקלוט פרטים שימושיים במרחק הרצוי תוך התאמה לזרימת העבודה של מערכת המארח. מודול זה מציע צילום תמונות בשחור-לבן עם enfokus אוטומטי לפרויקטים שבהם המרחק ליעד עלול להשתנות.
הערכה של דגימה חייבת לקחת בחשבון את המאפיינים הקטנים ביותר הנראים, תנועת היעד, האור והמהירות בה המצלמה מתמקדת. המצלמה מספקת נתוני תמונה; פונקציות כגון פענוח ברקודים, זיהוי עצמים ומערכת העברה לרשת תלויות בתוכנת המארח ובעיצוב המערכת.
תכונות עיקריות
מפתח גלובלי לישויות בתנועה
הפעלת שוער גלובלי (global shutter) עוזרת לשמור על הגאומטריה של העצם על ידי מניעת עיוות זמן שורה-שורה הקשור לצילום בשוער נגלגלו (rolling shutter). חשיפה קצרה ואור מתאים עדיין נדרשים כדי לשלוט בערפל תנועה.
צילום בשחור-לבן למשימות מבוססות ניגודיות
תמונות בשחור-לבן מספקות מידע על בהירות וקצוות לזרימות עבודה של בדיקה וסריקה. יש לבחור במצלמה צבעונית כאשר המשימה דורשת להבחין בין עצמים לפי הצבע שלהם.
התמקדות אוטומטית להשתנות מרחקי הראייה
ההתמקדות האוטומטית מותאמת למרכז העדשה כאשר מרחק הראייה משתנה. יש לאמת את טווח ההתמקדות השימושי, זמן ההתייצבות והביצועים על מטרות מחזירות או עם מעט תבניות במהלך בדיקת הדגימה.
חיבור מארח USB 2.0
ממשק ה-USB מספק חיבור לאחיזת התמונות ולחשמל מהאשכול. יש לאשר את מצבים נתמכים של אחיזה ובקרות המצלמה עם המארח והיישום המיועדים.
פורמטים ניתנים לבחירה להפצה
MJPEG ו-YUY2 מציעים דרישות שונות לרוחב פס ולעיבוד. יש לבחור את הפורמט בהתאם לצרכים באיכות התמונה, לרוחב הפס הזמין וליכולות המארח.
תTECTION: מודול מצלמה USB
מספר מודל |
SNS-DZ1021-V1.0 |
חיישן |
cMOS Omnivision OV9281 בגודל 1/4" |
פיקסל |
1 מגה פיקסל |
הפיקסלים המדויקים ביותר |
1280(ה) x 800(ו) |
גודל פיקסל |
3μm x 3μm |
שטח תמונה |
3896מ"מ(ה) x 2453מ"מ (ו) |
פורמט דחיסה |
MJPG \ YUY2 |
דقة וקצב מסך |
ראה למעלה |
סוג שטר |
גלובל שטר |
כרום |
שחור ולבן, מונוכרום |
סוג דגש |
מיקוד אוטומטי |
יחס S/N |
TdB |
טווח דינמי |
TdB |
זרם כהה |
80e- לשנייה |
סוג ממשק |
USB2.0 מהיר |
פרמטר תקן |
בהירות/ניגודות/עוצמת צבע/טון/הגדרה/ גמא/밸נס לבן/חשיפה |
תדר קול |
אופציונלי |
ספק כוח |
הספק מה-BUS USB |
צריכת חשמל |
DC 5V, 180mW |
芯⽚ עיקרי |
DSP/SENSOR/FLASH |
בקרת חשיפה אוטומטית |
תְמִיכָה |
איזון לבן אוטומטי |
תְמִיכָה |
בקרת גיין אוטומטית |
תְמִיכָה |
ממד |
ניתן להתאמה אישית |
טמפרטורת אחסון |
0°C עד 50°C |
טמפרטורת פעילות |
-30°C עד +85°C |
אורך כבל USB |
רְשׁוּמָה |
תמיכה במערכת הפעלה |
WinXP/ויסטה/Win7/Win8/Win10 לינוקס עם UVC (מעל linux-2.6.26) MAC-OS X 10.4.8 או חדש יותר אנדרואיד 4.0 אומעלה עם UVC |


תחומי יישום
זיהוי פנים : לכידת פנים לשליטה בגישה.
תשלום בקוד QR : הדמיה של קודים לפענוח.
מכשירי VR : קלט חזותי למערכת מעקב תנועה.
מעקב מהיר : לכידת תמונות של עצמים בתנועה.
סריקה בטרמינל תיעוד וצילום ברקודים
ראיית רובוטים תמונות ליצירת מיקום והנחייה
אבטחה ובית חכם מערכת מעקב פנים וחוץ
איסוף נתוני אימון עבור בינה מלאכותית לכידת תמונות לקבוצות נתוני בינה מלאכותית
הדמיית רפואה ומדעי החיים לכידת תמונות למיקרוסקופיה ולמחקר

תהליך התאמה אישית ופיתוח עבור יצרני ציוד מקורי / יצרני ציוד מוגדר על-ידי הלקוח
התאמת המצלמה לדרישות האינטגרציה שלכם
תצורה מתאימה של מצלמה חייבת להתאים הן למשימת הצילום והן לבניית המכשיר. סינוסין מספקת שירותים של מודולי מצלמה עבור יצרני ציוד מקורי / יצרני ציוד מוגדר על-ידי הלקוח, ויוכלו להעריך שינויים בהגדרה האופטית, בסידור הפסים הגמישים, בסדר החיבורים וההגדרה הפעילה הנתמכת.
| דרישות הפרויקט | תחומי ביקורת הנדסית | מידע שחייב להיות מסופק |
| המצלמה אינה מתאימה לקופסה | מיקום ראש המצלמה, תרשים ה-FPC ונתיבי החיווט | שרטוטים מכניים והשטח הזמין |
| הטווח של הסצנה או המרחק העבדות אינו מתאים | בחירת עדשה, שדה הראיה והגדרת המיקוד | מידות היעד והמרחק לכיתה |
| החיבור למחשב המארח שונה מעיצוב הסטנדרטי | מחבר, הקצאת פינים ותצורת הממשק | מאפייני המחשב המארח ודרישות החיבור |
| אובייקטים נעים דורשים לכידה חדה יותר | הבערה, תאורה וếโ_modes של קצב פריימים נתמכים | מהירות יעד, דוגמאות לתמונות ותנאי תאורה |
| הפרויקט דורש הדמיה באינפרא אדום | התאמה של מסנן ואוביקטיב | אורך גל של האירוס והדרישות להדמיה |
האפשרות להתאמה אישית, היקף הפיתוח, עלות וזמן מוביל מאומתים לאחר סקירת ההנדסה.
תהליך맞춤יות
שלב 1 — שיתוף הדרישות שלכם
ספקו את היישום, פלטפורמת המארח, הרזולוציה והקצב הרצויים, המרחק העבדתי, מקום ההתקנה והכמות המשוערת.
שלב 2 — סקירת התצורה
הערכה של מצב הפעולה של החיישן, הממשק, האוביקטיב והסידור המכניצי. זיהוי כל השינויים הנדרשים למכשיר היעד.
שלב 3 — אישור השרטוטים ومع Criteria להערכה
להסכים על תצורת המערכת, פרטי החיבור, הבדיקה המכנית ודרישות קבלת הדגימה לפני ייצור הפרוטוטיפ.
שלב 4 — הערכת דגימות
לבצע בדיקת איכות התמונה, קצב פריימים יציב, התנהגות החשיפה, אינטגרציה עם המארח והתאמה המכנית בסביבת הפעולה האמיתית.
שלב 5 — אישור תצורת הייצור
לאשר את הדגימה שהתקבלה, התרשימים, רכיבי האופטיקה והתצורה הפעילה לפני מעבר לייצור מסיבי.
לשלוח את התרשימים והדרישות להצגה שלכם
אודות Sinoseen
חברת Shenzhen Sinoseen Technology Co., Ltd. הוקמה ביוני 2016 ומתמחה בעיצוב, פיתוח, ייצור ושירותי OEM/ODM של מודולי מצלמה מבוססי CMOS.
המוצר כולל מודולי מצלמה מסוג USB, MIPI ו-DVP, והשירותים משתרעים מהפיתוח דרך הייצור ועד לתמיכה לאחר המכירה.
לפרויקטים של ראייה משובצת, סינוסין עובדת עם הלקוחות כדי להעריך את משימת הדמיה יחד עם דרישות האינטגרציה המכנית והאלקטרונית. זה עוזר להגדיר תצורת מצלמה שניתן לבדוק במכשיר היעד לפני אישור הייצור.

אישורים ורכוש פكري
התיעוד של סינוסין כולל רשומות ניהול איכות, מסמכים לאישור התאמה של המוצר, זכויות יוצרים לתוכנה ופטנטים למודלים שימושיים. לפרויקט מודול המצלמה שלכם, יש לבקש את המסמכים הנוכחיים שחלים על המודל והתצורה שנבחרו, כולל מסמכים רלוונטיים לאישור CE, FCC או RoHS.

Shenzhen Sinoseen Technology Co., LTD
יוצר מודולים של מצלמות ב-10 הגדולים בסין
אם אתם מתקשים למצוא את פתרון המודול המדויק של המצלמה, אנא צוינו, נ Customize כל סוגי מודולי מצלמות עם חיבור USB/MIPI/DVP לפי הצרכים שלכם, ויש לנו צוות מוקדש שיאפשר לכם לקבל את הפתרון המתאים ביותר.
שאלות נפוצות:
שאלה 1. כיצד לבחור את מודול המצלמה המתאים?
ת: אנא ספר לנו על הצרכים הספציפיים שלך, כגון תרחישי יישום, רזולוציה, גודל ודרישות עדשה. יהיה לנו צוות מקצועי של מהנדסים שיסייע לכם בבחירת מודול המצלמה המתאים ביותר.
שאלה 2. איך להתחיל הגהה?
ת: לאחר אישור כל הפרמטרים, אנו נצייר ציור כדי לאשר את הפרטים איתך. לאחר אישור השרטוט, נארגן הגהה.
ש 3: איך אני שולח את התשלום?
ת: נכון לעכשיו אנו מקבלים העברה בנקאית T/T ו-Paypal.
ש 4: כמה זמן לוקח לעשות דגימה?
א: אם זהו מודול מצלמה מסוג USB, בדרך כלל נדרשות 2–3 שבועות; אם זהו מודול מסוג MIPI או מודול מצלמת DVP , זה בדרך כלל לוקח 10–15 ימים.
ש 5: כמה זמן ייקח לקבל את המדגם לאחר שהוא מוכן?
ת: לאחר שהדוגמאות נבדקו ואין בעיה, אנו נשלח אליך את הדוגמאות באמצעות DHL FedEx UPS או כל שיטת שליח אחרת, בדרך כלל תוך שבוע.
