מודול מצלמה MIPI למערכות עיבוד תמונות עם חיישן IMX462 והדר עד 120FPS

מודול מצלמה MIPI למערכות עיבוד תמונות עם חיישן IMX462 והדר עד 120FPS

פרטי המוצר:

מקום המוצא:	שנזין, סין
שם המותג:	Sinoseen
תעודה:	RoHS
מספר מודל:	SNS-462-V1.0

תנאי תשלום & שיפוט:

כמות הזמנה מינימלית:	3
מחיר:	negoiable
פרטי אריזה:	מגש+כיס אנטי-סטטי בתוך קarton
זמן משלוח:	2-3 שבועות
תנאי תשלום:	T/T
יכולת אספקה:	500,000 יחידות/חודש

בקשה למידע

פרמטר
מוצרים קשורים
בקשה למידע

מידע מפורט

סוג:	מודול מצלמה MIPI	חיישן:	1/2.9 SNOY IMX462
דפנות:	1928(א) x 1088(י)	מימדים:	(אפשר להתאים אישית)
שדה ראייה של העדשה:	85° (אופציונלי)	סוג מוקד:	דגש קבוע
ממשק:	MIPI
הארה גבוהה:	מודול מצלמה IMX462 1080P מודול מצלמה 120FPS 1080P מצלמת פעולה MIPI מודול מצלמה

תיאור המוצר

המודול המצלם מצויד בחיישן SNOY IMX462 בגודל 1/2.9 עם יכולת דגימה מתאימה, תדר שידור של 120FPS, תמונה באיכות 1080P, גודל FOV עד 85°, מסוגל לתעד תמונות באיכות גבוהה באזור האינפרא אדום הקרוב.

רגישות האינפרא אדום של המודול היא גבוהה מאוד, מה שמאפשר לו להיעשות שימוש גם בתחום המיקרוסקופיה הרפואית, בעוד שהרגישות הגבוהה שלו גם עוזרת לו לתעד תמונות, אפילו בתנאי אור נמוכים, מה שגורם לו להיות מתאים לשימוש במצלמות דיגיטליות ספורט.

המודול גם מצויד במעבד אותות תמונה (ISP) יעיל לביצועי צבע מדויקים באמצעות פונקציות חשיפה אוטומטית ואיזון לבן אוטומטי כדי לספק פלט תמונה אופטימלי.

סקירת המוצר

במיזמי מצלמה משולבת, איכות התמונה המועילה תלויה בהתאמה של האופטיקה והגדרות האיסוף לתרחיש האמיתי. תצורה זו של IMX462 מספקת הדמיה צבעונית ברזולוציה מלאה HD ליישומים שדורשים תצפית על מאפיינים נראים, מראה עצמים והפעלה בסביבה.

גודל הבסיס שצוין הוא 14.5 × 14.5 מ״מ, עם גובה כולל של 17.6 מ״מ. מידות אלו תומכות בתכנון המכני הראשוני, בעוד שעל השרטוט המלא להיעזר כדי לאשר את ההתקנה, את הפער הנדרש למתחברים ואת נתיבי הכבלים.

יש לבדוק דוגמיות במרחק העבודה המיועד ובתנאי תאורה מייצגים. עבור תרחישים נעים, יש לבדוק את הגדרות החשיפה ואת עיבוד התנועה יחד עם הפרטים בתמונה. יש לאשר את תאימות הממשק ואת מצבי הפלט הנתמכים עם המארח שנבחר לפני האינטגרציה.

התכונות המרכזיות

הדמיה צבעונית ברזולוציה מלאה HD

גודל התמונה המצוין של 1920 × 1080 מספק מידע צבעוני ופרטיות מרחבית לצפייה חזותית. ביצועי העדשה, המיקוד והעיבוד הוויזואלי חייבים להתאים למידת הפרטים הקטנים ביותר שהיישום נדרש לזהות.

חיישן בעל רגישות גבוהה

החיישן IMX462LQR-C מספק פלטפורמה לתמונות באור מופחת. בבדיקות דגימה יש לאזן בין זמן החשיפה, הגבר, הרעש ותנועה של היעד, ולא להסתמך רק על מספר הפיקסלים.

זוויתみראיה אלכסונית של 95°

בנתוני העדשה מופיעת זווית ראיה אלכסונית של 95° ±3°. עובדה זו עוזרת לקבוע את השטח שמכסה התמונה בעת תכנון מיקום ההתקנה והמרחק העבדתי.

מונטаж מצלמה קומפקטי

בסיס בגודל 14.5 × 14.5 מ״מ וגובה כולל של 17.6 מ״מ קובעים ממדים מכניים מוגדרים לתכנון מעטפת המכשיר. יש לאשר את נפח הסידור המלא מול התרשים הייצור.

תצורה אופטית ליישום

המפרט שסופק מציין מסנן מסוג "650 IR". פרויקטים הדורשים תאורה באינפרא אדום צריכים לבדוק את אחוז העברת המסנן ואת התאימות של העדשה לפני בחירת אורך הגל של התאורה.

מפרט: מודול מצלמה HDR 120FPS

גודל פיקסל	3.0מ"מ (א) x 3.0מ"מ (י)
פיקסלים תקינים	1928(א) x 1088(י)
מגש תמונה	1/2.9
סוג מגש	imx462
מבט דרך העדשה	שדה רؤיה של 85° (אופציונלי), F/N (אופציונלי)
הפרת טלוויזיה	<1% (אופציונלי)
ממד	ניתן להתאמה אישית

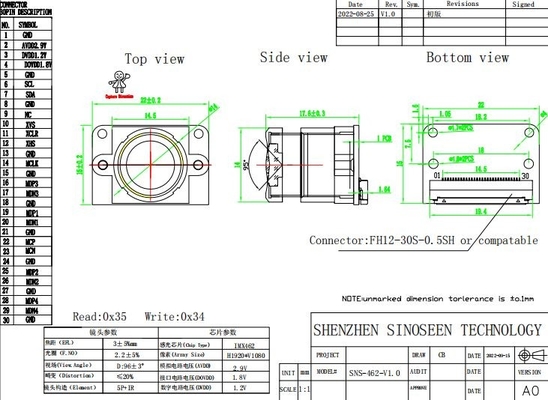

IMX462-Sensor-HDR-MIPI-Camera-Module

תחומי יישום

זיהוי פנים : לכידת פנים לשליטה בגישה.
תשלום בקוד QR : הדמיה של קודים לפענוח.
מכשירי VR : קלט חזותי למערכת מעקב תנועה.
מעקב מהיר : לכידת תמונות של עצמים בתנועה.
סריקה בטרמינל תיעוד וצילום ברקודים
ראיית רובוטים תמונות ליצירת מיקום והנחייה
אבטחה ובית חכם מערכת מעקב פנים וחוץ
איסוף נתוני אימון עבור בינה מלאכותית לכידת תמונות לקבוצות נתוני בינה מלאכותית
הדמיית רפואה ומדעי החיים לכידת תמונות למיקרוסקופיה ולמחקר

תהליך התאמה אישית ופיתוח עבור יצרני ציוד מקורי / יצרני ציוד מוגדר על-ידי הלקוח

התאמת המצלמה לדרישות האינטגרציה שלכם

תצורה מתאימה של מצלמה חייבת להתאים הן למשימת הצילום והן לבניית המכשיר. סינוסין מספקת שירותים של מודולי מצלמה עבור יצרני ציוד מקורי / יצרני ציוד מוגדר על-ידי הלקוח, ויוכלו להעריך שינויים בהגדרה האופטית, בסידור הפסים הגמישים, בסדר החיבורים וההגדרה הפעילה הנתמכת.

דרישות הפרויקט	תחומי ביקורת הנדסית	מידע שחייב להיות מסופק
המצלמה אינה מתאימה לקופסה	מיקום ראש המצלמה, תרשים ה-FPC ונתיבי החיווט	שרטוטים מכניים והשטח הזמין
הטווח של הסצנה או המרחק העבדות אינו מתאים	בחירת עדשה, שדה הראיה והגדרת המיקוד	מידות היעד והמרחק לכיתה
החיבור למחשב המארח שונה מעיצוב הסטנדרטי	מחבר, הקצאת פינים ותצורת הממשק	מאפייני המחשב המארח ודרישות החיבור
אובייקטים נעים דורשים לכידה חדה יותר	הבערה, תאורה וếโ_modes של קצב פריימים נתמכים	מהירות יעד, דוגמאות לתמונות ותנאי תאורה
הפרויקט דורש הדמיה באינפרא אדום	התאמה של מסנן ואוביקטיב	אורך גל של האירוס והדרישות להדמיה

האפשרות להתאמה אישית, היקף הפיתוח, עלות וזמן מוביל מאומתים לאחר סקירת ההנדסה.

תהליך맞춤יות

שלב 1 — שיתוף הדרישות שלכם

ספקו את היישום, פלטפורמת המארח, הרזולוציה והקצב הרצויים, המרחק העבדתי, מקום ההתקנה והכמות המשוערת.

שלב 2 — סקירת התצורה

הערכה של מצב הפעולה של החיישן, הממשק, האוביקטיב והסידור המכניצי. זיהוי כל השינויים הנדרשים למכשיר היעד.

שלב 3 — אישור השרטוטים ومع Criteria להערכה

להסכים על תצורת המערכת, פרטי החיבור, הבדיקה המכנית ודרישות קבלת הדגימה לפני ייצור הפרוטוטיפ.

שלב 4 — הערכת דגימות

לבצע בדיקת איכות התמונה, קצב פריימים יציב, התנהגות החשיפה, אינטגרציה עם המארח והתאמה המכנית בסביבת הפעולה האמיתית.

שלב 5 — אישור תצורת הייצור

לאשר את הדגימה שהתקבלה, התרשימים, רכיבי האופטיקה והתצורה הפעילה לפני מעבר לייצור מסיבי.

לשלוח את התרשימים והדרישות להצגה שלכם

אודות Sinoseen

חברת Shenzhen Sinoseen Technology Co., Ltd. הוקמה ביוני 2016 ומתמחה בעיצוב, פיתוח, ייצור ושירותי OEM/ODM של מודולי מצלמה מבוססי CMOS.

המוצר כולל מודולי מצלמה מסוג USB, MIPI ו-DVP, והשירותים משתרעים מהפיתוח דרך הייצור ועד לתמיכה לאחר המכירה.

לפרויקטים של ראייה משובצת, סינוסין עובדת עם הלקוחות כדי להעריך את משימת הדמיה יחד עם דרישות האינטגרציה המכנית והאלקטרונית. זה עוזר להגדיר תצורת מצלמה שניתן לבדוק במכשיר היעד לפני אישור הייצור.

אישורים ורכוש פكري

התיעוד של סינוסין כולל רשומות ניהול איכות, מסמכים לאישור התאמה של המוצר, זכויות יוצרים לתוכנה ופטנטים למודלים שימושיים. לפרויקט מודול המצלמה שלכם, יש לבקש את המסמכים הנוכחיים שחלים על המודל והתצורה שנבחרו, כולל מסמכים רלוונטיים לאישור CE, FCC או RoHS.

שאלה 1: האם זו מצלמה של 2 מגה פיקסלים או 2.13 מגה פיקסלים?
לחיישן יש כ-2.13 מיליון פיקסלים אפקטיביים. גודל התמונה שצוין הוא 1920 × 1080, כלומר כ-2.07 מיליון פיקסלים, ומקובל לתארו כהגדרת Full HD של 2 מגה פיקסלים.

שאלה 2: האם המודול מייצר תמונות צבעוניות?
כן. דגם החיישן שסופק הוא IMX462LQR-C, אשר משתמש בשכבת מסנן צבעים מסוג RGB.

שאלה 3: האם ניתן לצלם תמונות בחושך מוחלט?
לצילום ללא תאורה סביבתית נדרשת תאורה מתאימה. רגישות לחשכה נמוכה אינה אומרת שהמצלמה יכולה לצלם סצנה ללא כל אור.

שאלה 4: האם ניתן להשתמש במצלמה זו עם דיודות פולטות אינפרא אדום באורכי גל של 850 ננומטר או 940 ננומטר?
תגובת החיישן לאינפרא אדום אינה מבטיחה תאימות מלאה של המודול. יש לבדוק את אחוז העברת המסנן שצוין כ-"650 IR" ואת העדשה עבור אורך הגל הנדרש.
