תיאור המוצר

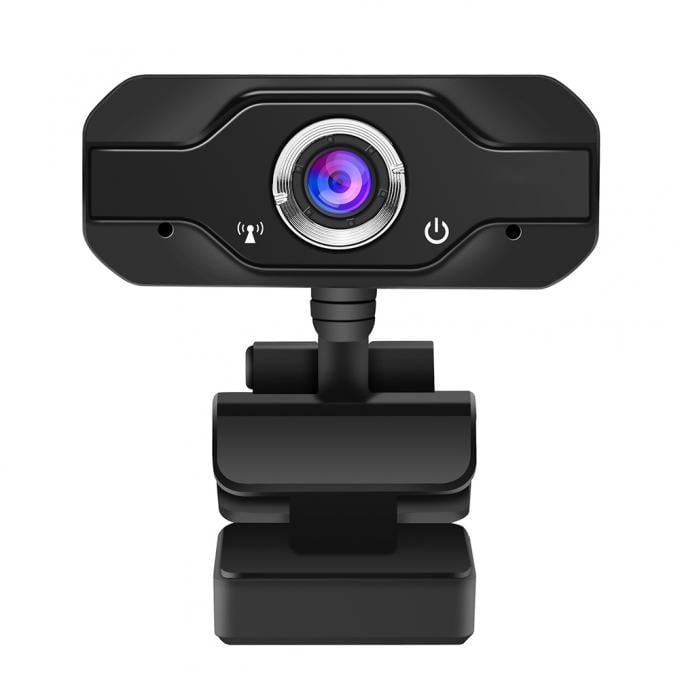

זה מודול מצלמה USB הוא אחד מהמוצרים המובילים שלנו, ומאפשר ראייה גם ביום וגם בלילה. הוא מצלם תמונות צבעוניות ביום בתנאי תאורה טובים, ותמונות שחורות-לבנות בלילה בתנאי תאורה לקויים. נורות ה-LED נכבאות אוטומטית ביום ונידלקות בלילה, ללא צורך בהתערבות ידנית.

למודול המצלמה IP Wifi יש דقة של 2MP (1920x1080) והוא משתמש בסנסר CMOS Omnivision OV2710. הסנסר מספק רגישות נמוכה לאור של 3700mV/lux-sec, יחס S/N של 40 dB, וטווח דינמי מקסימלי של 69 dB. כתוצאה מכך, המצלמה יכולה לפעול כמעט בכל תנאי תאורה, מהאור החזק של היום ועד חשכה כמעט מלאה מתחת ל-15 lux.

התכונות המרכזיות

1. וידאו באיכות Full HD בקצב של 30 פריימים לשנייה במצב MJPG
תומך במוצא MJPG ברזולוציה של 1920 × 1080 ובקצב עד 30 פריימים לשנייה. בתיעוד הטכני המצורף מופיעות גם רזולוציות של 1280 × 720, 640 × 480 ו-320 × 240 בפורמט MJPG ובקצב של 30 פריימים לשנייה.

2. שדהみראיה אלכסוני של 170°
השדה האלכסוני המצוין של 170° ±3° תופס אזור רחב מנקודת צילום אחת, ומאפשר תצפית על שטח נרחב בסביבת ההתקנה של המכשיר.

3. עדשה עם פוקוס קבוע וערכו F1.6
עדשה באורך מוקד של 2.3 מ"מ וערכה הפתוחה הוא F1.6 מספקת את התצורה האופטית המצוינת. טווח הפוקוס המצוין מתחיל ב-60 ס"מ, מה שהופך אותה מתאימה לצלם עצמים הנמצאים מעבר למרחקים קרובים.

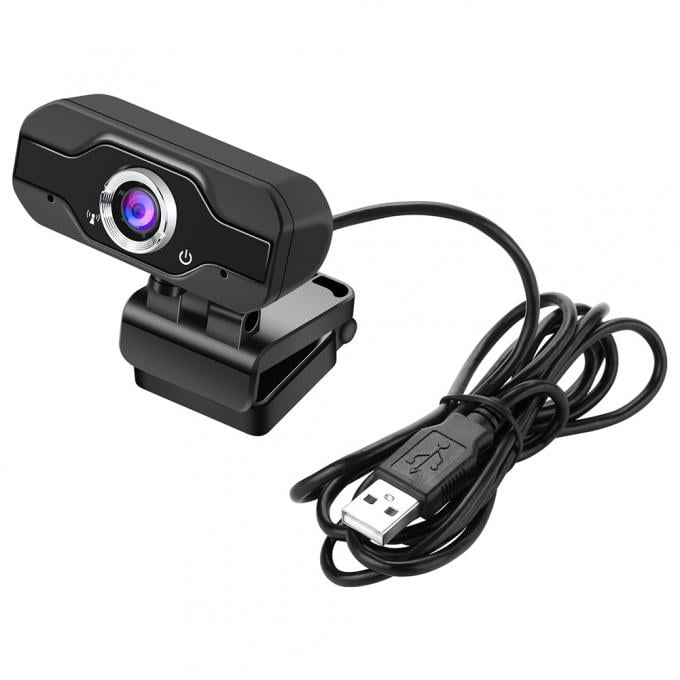

4. חיבור USB 2.0
משתמש במתחבר לוח של 5 פינים, עם ערך פITCH של 1.25 מ"מ עבור אסמבלי כבל ה-USB, ובספק כוח מוזן ב-5V ±5%.

5. פלט MJPG ו-YUY2
מספק אפשרויות מוצא בפורמט MJPG דחוס ובפורמט YUY2 לא דחוס. קצב הפריימים בפורמט YUY2 דורש אימות נפרד עבור כל רזולוציה.

6. הגדרות תמונה ניתנות להתאמה
ניתן להתאים את החשיפה, הבהירות, הניגודיות והרוויה באמצעות התוכנה המותקנת והתוכנה של המארח כדי להתאים את התמונה לתרחיש.

מתקן עדשה מסוג M12
מתקן ה-M12 × 0.5 מספק בסיס להערכה של תצורות עדשות חלופיות כאשר נדרשת כיסוי שונה או מרחק עבודה שונה.

תובנות טכניות

תחומי יישום

זיהוי פנים : לכידת פנים לשליטה בגישה.
תשלום בקוד QR : הדמיה של קודים לפענוח.
מכשירי VR : קלט חזותי למערכת מעקב תנועה.
מעקב מהיר : לכידת תמונות של עצמים בתנועה.
סריקה בטרמינל תיעוד וצילום ברקודים
ראיית רובוטים תמונות ליצירת מיקום והנחייה
אבטחה ובית חכם מערכת מעקב פנים וחוץ
איסוף נתוני אימון עבור בינה מלאכותית לכידת תמונות לקבוצות נתוני בינה מלאכותית
הדמיית רפואה ומדעי החיים לכידת תמונות למיקרוסקופיה ולמחקר

תהליך התאמה אישית ופיתוח עבור יצרני ציוד מקורי / יצרני ציוד מוגדר על-ידי הלקוח

התאמת המצלמה לדרישות האינטגרציה שלכם

תצורה מתאימה של מצלמה חייבת להתאים הן למשימת הצילום והן לבניית המכשיר. סינוסין מספקת שירותים של מודולי מצלמה עבור יצרני ציוד מקורי / יצרני ציוד מוגדר על-ידי הלקוח, ויוכלו להעריך שינויים בהגדרה האופטית, בסידור הפסים הגמישים, בסדר החיבורים וההגדרה הפעילה הנתמכת.

האפשרות להתאמה אישית, היקף הפיתוח, עלות וזמן מוביל מאומתים לאחר סקירת ההנדסה.

תהליך맞춤יות

שלב 1 — שיתוף הדרישות שלכם

ספקו את היישום, פלטפורמת המארח, הרזולוציה והקצב הרצויים, המרחק העבדתי, מקום ההתקנה והכמות המשוערת.

שלב 2 — סקירת התצורה

הערכה של מצב הפעולה של החיישן, הממשק, האוביקטיב והסידור המכניצי. זיהוי כל השינויים הנדרשים למכשיר היעד.

שלב 3 — אישור השרטוטים ومع Criteria להערכה

להסכים על תצורת המערכת, פרטי החיבור, הבדיקה המכנית ודרישות קבלת הדגימה לפני ייצור הפרוטוטיפ.

שלב 4 — הערכת דגימות

לבצע בדיקת איכות התמונה, קצב פריימים יציב, התנהגות החשיפה, אינטגרציה עם המארח והתאמה המכנית בסביבת הפעולה האמיתית.

שלב 5 — אישור תצורת הייצור

לאשר את הדגימה שהתקבלה, התרשימים, רכיבי האופטיקה והתצורה הפעילה לפני מעבר לייצור מסיבי.

לשלוח את התרשימים והדרישות להצגה שלכם

אודות Sinoseen

חברת Shenzhen Sinoseen Technology Co., Ltd. הוקמה ביוני 2016 ומתמחה בעיצוב, פיתוח, ייצור ושירותי OEM/ODM של מודולי מצלמה מבוססי CMOS.

המוצר כולל מודולי מצלמה מסוג USB, MIPI ו-DVP, והשירותים משתרעים מהפיתוח דרך הייצור ועד לתמיכה לאחר המכירה.

לפרויקטים של ראייה משובצת, סינוסין עובדת עם הלקוחות כדי להעריך את משימת הדמיה יחד עם דרישות האינטגרציה המכנית והאלקטרונית. זה עוזר להגדיר תצורת מצלמה שניתן לבדוק במכשיר היעד לפני אישור הייצור.

אישורים ורכוש פكري

התיעוד של סינוסין כולל רשומות ניהול איכות, מסמכים לאישור התאמה של המוצר, זכויות יוצרים לתוכנה ופטנטים למודלים שימושיים. לפרויקט מודול המצלמה שלכם, יש לבקש את המסמכים הנוכחיים שחלים על המודל והתצורה שנבחרו, כולל מסמכים רלוונטיים לאישור CE, FCC או RoHS.

Shenzhen Sinoseen Technology Co., LTD

יוצר מודולים של מצלמות ב-10 הגדולים בסין

אם אתם מתקשים למצוא את פתרון המודול המדויק של המצלמה, אנא צוינו, נ Customize כל סוגי מודולי מצלמות עם חיבור USB/MIPI/DVP לפי הצרכים שלכם, ויש לנו צוות מוקדש שיאפשר לכם לקבל את הפתרון המתאים ביותר.

שאלות נפוצות:

שאלה 1. כיצד לבחור את מודול המצלמה המתאים?

ת: אנא ספר לנו על הצרכים הספציפיים שלך, כגון תרחישי יישום, רזולוציה, גודל ודרישות עדשה. יהיה לנו צוות מקצועי של מהנדסים שיסייע לכם בבחירת מודול המצלמה המתאים ביותר.

שאלה 2. איך להתחיל הגהה?

ת: לאחר אישור כל הפרמטרים, אנו נצייר ציור כדי לאשר את הפרטים איתך. לאחר אישור השרטוט, נארגן הגהה.

ש 3: איך אני שולח את התשלום?

ת: נכון לעכשיו אנו מקבלים העברה בנקאית T/T ו-Paypal.

ש 4: כמה זמן לוקח לעשות דגימה?

א: אם זהו מודול מצלמה מסוג USB, בדרך כלל נדרשות 2–3 שבועות; אם זהו מודול מסוג MIPI או מודול מצלמת DVP , זה בדרך כלל לוקח 10–15 ימים.

ש 5: כמה זמן ייקח לקבל את המדגם לאחר שהוא מוכן?

ת: לאחר שהדוגמאות נבדקו ואין בעיה, אנו נשלח אליך את הדוגמאות באמצעות DHL FedEx UPS או כל שיטת שליח אחרת, בדרך כלל תוך שבוע.
