מודול מצלמה גלובאל שייטר להתקנים IoT 2MP דיסק פוקוס אושר על ידי RoHS

פרטי המוצר:

מקום המוצא:

שנזין, סין

שם המותג:

Sinoseen

תעודה:

RoHS

מספר מודל:

SNS-2MP-OG02B1B-V1.0

תנאי תשלום & שיפוט:

כמות הזמנה מינימלית:

3

מחיר:

negoiable

פרטי אריזה:

מגש+כיס אנטי-סטטי בתוך קarton

זמן משלוח:

2-3 שבועות

תנאי תשלום:

T/T

יכולת אספקה:

500,000 יחידות/חודש

  • פרמטר
  • מוצרים קשורים
  • בקשה
  • מידע מפורט

סוג:

גלובל שטר מודול מצלמה

חיישן:

1/2.9" Omnivision OG02B1B

דפנות:

2MP (1600*1200)

מימדים:

38mmx38mm (תואם עם 32mmx32mm)

שדה ראייה של העדשה:

90°(אופציונלי)

סוג מוקד:

דגש קבוע

ממשק:

USB2.0

תכונות:

גלובל שטר

הארה גבוהה:

OG02B1B מודול מצלמה עם שטרך גלובלי

מודול מצלמה עם שטרך גלובלי באורך 38 מ"מ

OG02B1B מודול מצלמה USB

תיאור המוצר

זוהי מודול מצלמה מתקדמת מאוד עם שטרך גלובלי וUSB2.0 המבוססת על חיישן OG02B1B של Omnivision. בניגוד לרבים מהמודולים האחרים עם שטרך גלובלי, שיש להם בדרך כלל תוקף של 0.3MP או 1MP, מודול זה מציג תוקף של 2MP (1600x1200), מה שהופך אותו למודול מצלמה עם השטרך הגלובלי בעל התוקף הגבוה ביותר זמין כיום בשוק. החיישן צולם תמונות בשחור-לבן ותומך בקצב מסגרות של עד 60 מסגרות לשנייה. אם אתה זקוק לתמונות בצבע, גם יש גרסה בצבע בשם OG02B10, אשר בעלת מפרט כמעט זהה.

מודול המצלמה הזה נפוץ בשימוש בתוכניטים מתקדמים ובטכנולוגיות גבוהות של תעשיות וצרכנים, כולל AR/VR, אוטומציה תעשייתית, רובוטיקה, דроны, מודל ثلاثי מימדים, צילום, סריקת ברקוד, אוטומציה במפעל, טיפול רפואי, חקלאות ואינטליגנציה מלאכותית וראייה ממוחשבת.

תכונות עיקריות

  • תמונה בדימום אחד: מזהה פרטים בגווני אפור לצורך ניתוח על ידי המארח של תרשימים, מיקומים ומאפיינים נראים.

  • שליטה בגלובל שוטר: תומך בתמונה של מטרות בתנועה ללא עיוות סקוויש של רולינג-שוטר.

  • חיבור USB 2.0: מתאים למחשפים תואמים מסוג UVC, עם פורמטים להפצה של MJPG ו-YUY2.

  • עדשה עם מיקוד קבוע: מתאימה למרחקי עבודה מוגדרים, עם התאמות ידניות למיקוד במהלך ההתקנה.

  • לוח בגודל 38 × 38 מ"מ: מספק לוח ברמה של ציוד קטן להטמעה בתוך מערכות.

  • בקרת חשיפה וריבוי: תומך בהתאמה אוטומטית של החשיפה וההגבר.

  • התאמת יישום: בחירת העדשה צריכה לקחת בחשבון את גודל היעד, המרחק הפועלי והשדה הרצוי של הראיה.

תובנות טכניות

מספר מודל

SNS-2MP-OG02B1B-V1.0

חיישן

1/2.9’’ Omnivision OG02B1B

פיקסל

2 מגה פיקסל

הפיקסלים המדויקים ביותר

1600(H) x 1200(V)

גודל פיקסל

3.0µm x 3.0µm

כרום

שחור-לבן

פורמט דחיסה

MJPG \ YUY2

דقة וקצב מסך

ראה למעלה

סוג שטר

גלובל שטר

סוג דגש

תאימות מוקד קבוע/תאימות ידנית

תדירות שעון

6 עד 27 MHz

זווית קרן ראשית (CRA)

15°

מיקרופון

אופציונלי

סוג ממשק

USB 2.0 מהיר

פרמטר תקן

בהירות/היבט/saturation צבע/טון/הגדרה/גמא

עדשה

מבנה עדשה: 6G

גודל עדשה: 1/2.5 אינץ"

H FOV: 90°

מידת חוטים: M12*P0.5

תדר קול

אופציונלי

ספק כוח

הספק מה-BUS USB

צריכת חשמל

DC 5V, <200mA

芯⽚ עיקרי

DSP/SENSOR/FLASH

בקרת חשיפה אוטומטית (AEC)

תְמִיכָה

איזון לבן אוטומטי (AEB)

תְמִיכָה

בקרת גיין אוטומטית (AGC)

תְמִיכָה

ממד

38mmx38mm (תואם עם 32mmx32mm)

טמפרטורת אחסון

-20°C עד 75°C

טמפרטורת פעילות

0°C עד 60°C

אורך כבל USB

רְשׁוּמָה

תמיכה במערכת הפעלה

WinXP/ויסטה/Win7/Win8/Win10
לינוקס עם UVC (מעל linux-2.6.26)
MAC-OS X 10.4.8 או חדש יותר
אנדרואיד 4.0 אומעלה עם UVC

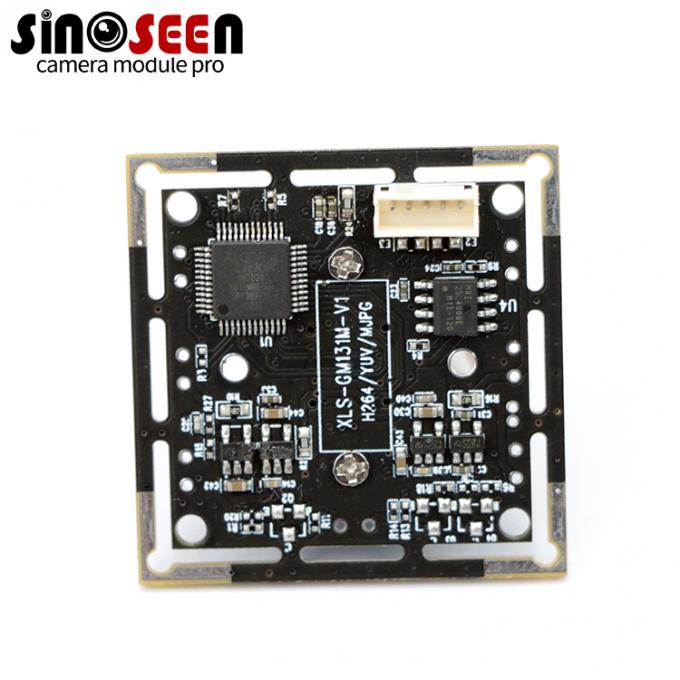

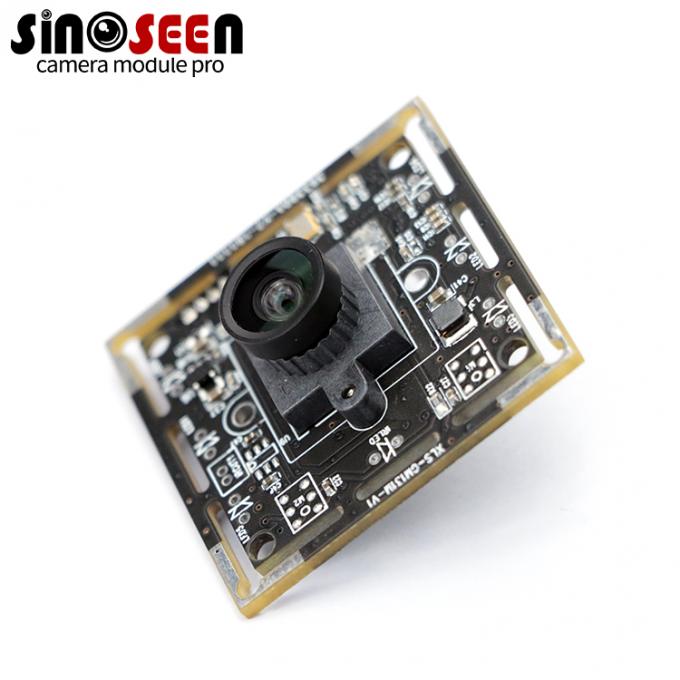

Global-Shutter-Camera-Module-for-IoT-DevicesGlobal-Shutter-Camera-Module-for-IoT-Devices-02

תחומי יישום

זיהוי פנים : לכידת פנים לשליטה בגישה.
תשלום בקוד QR : הדמיה של קודים לפענוח.
מכשירי VR : קלט חזותי למערכת מעקב תנועה.
מעקב מהיר : לכידת תמונות של עצמים בתנועה.
סריקה בטרמינל תיעוד וצילום ברקודים
ראיית רובוטים תמונות ליצירת מיקום והנחייה
אבטחה ובית חכם מערכת מעקב פנים וחוץ
איסוף נתוני אימון עבור בינה מלאכותית לכידת תמונות לקבוצות נתוני בינה מלאכותית
הדמיית רפואה ומדעי החיים לכידת תמונות למיקרוסקופיה ולמחקר

תהליך התאמה אישית ופיתוח עבור יצרני ציוד מקורי / יצרני ציוד מוגדר על-ידי הלקוח


התאמת המצלמה לדרישות האינטגרציה שלכם

תצורה מתאימה של מצלמה חייבת להתאים הן למשימת הצילום והן לבניית המכשיר. סינוסין מספקת שירותים של מודולי מצלמה עבור יצרני ציוד מקורי / יצרני ציוד מוגדר על-ידי הלקוח, ויוכלו להעריך שינויים בהגדרה האופטית, בסידור הפסים הגמישים, בסדר החיבורים וההגדרה הפעילה הנתמכת.

דרישות הפרויקט תחומי ביקורת הנדסית מידע שחייב להיות מסופק
המצלמה אינה מתאימה לקופסה מיקום ראש המצלמה, תרשים ה-FPC ונתיבי החיווט שרטוטים מכניים והשטח הזמין
הטווח של הסצנה או המרחק העבדות אינו מתאים בחירת עדשה, שדה הראיה והגדרת המיקוד מידות היעד והמרחק לכיתה
החיבור למחשב המארח שונה מעיצוב הסטנדרטי מחבר, הקצאת פינים ותצורת הממשק מאפייני המחשב המארח ודרישות החיבור
אובייקטים נעים דורשים לכידה חדה יותר הבערה, תאורה וếโ_modes של קצב פריימים נתמכים מהירות יעד, דוגמאות לתמונות ותנאי תאורה
הפרויקט דורש הדמיה באינפרא אדום התאמה של מסנן ואוביקטיב אורך גל של האירוס והדרישות להדמיה

האפשרות להתאמה אישית, היקף הפיתוח, עלות וזמן מוביל מאומתים לאחר סקירת ההנדסה.

תהליך맞춤יות

שלב 1 — שיתוף הדרישות שלכם

ספקו את היישום, פלטפורמת המארח, הרזולוציה והקצב הרצויים, המרחק העבדתי, מקום ההתקנה והכמות המשוערת.

שלב 2 — סקירת התצורה

הערכה של מצב הפעולה של החיישן, הממשק, האוביקטיב והסידור המכניצי. זיהוי כל השינויים הנדרשים למכשיר היעד.

שלב 3 — אישור השרטוטים ومع Criteria להערכה

להסכים על תצורת המערכת, פרטי החיבור, הבדיקה המכנית ודרישות קבלת הדגימה לפני ייצור הפרוטוטיפ.

שלב 4 — הערכת דגימות

לבצע בדיקת איכות התמונה, קצב פריימים יציב, התנהגות החשיפה, אינטגרציה עם המארח והתאמה המכנית בסביבת הפעולה האמיתית.

שלב 5 — אישור תצורת הייצור

לאשר את הדגימה שהתקבלה, התרשימים, רכיבי האופטיקה והתצורה הפעילה לפני מעבר לייצור מסיבי.

לשלוח את התרשימים והדרישות להצגה שלכם

אודות Sinoseen


חברת Shenzhen Sinoseen Technology Co., Ltd. הוקמה ביוני 2016 ומתמחה בעיצוב, פיתוח, ייצור ושירותי OEM/ODM של מודולי מצלמה מבוססי CMOS.

המוצר כולל מודולי מצלמה מסוג USB, MIPI ו-DVP, והשירותים משתרעים מהפיתוח דרך הייצור ועד לתמיכה לאחר המכירה.

לפרויקטים של ראייה משובצת, סינוסין עובדת עם הלקוחות כדי להעריך את משימת הדמיה יחד עם דרישות האינטגרציה המכנית והאלקטרונית. זה עוזר להגדיר תצורת מצלמה שניתן לבדוק במכשיר היעד לפני אישור הייצור.

אישורים ורכוש פكري


התיעוד של סינוסין כולל רשומות ניהול איכות, מסמכים לאישור התאמה של המוצר, זכויות יוצרים לתוכנה ופטנטים למודלים שימושיים. לפרויקט מודול המצלמה שלכם, יש לבקש את המסמכים הנוכחיים שחלים על המודל והתצורה שנבחרו, כולל מסמכים רלוונטיים לאישור CE, FCC או RoHS.

Shenzhen Sinoseen Technology Co., LTD

יוצר מודולים של מצלמות ב-10 הגדולים בסין

אם אתם מתקשים למצוא את פתרון המודול המדויק של המצלמה, אנא צוינו, נ Customize כל סוגי מודולי מצלמות עם חיבור USB/MIPI/DVP לפי הצרכים שלכם, ויש לנו צוות מוקדש שיאפשר לכם לקבל את הפתרון המתאים ביותר.

שאלות נפוצות:

שאלה 1. כיצד לבחור את מודול המצלמה המתאים?

ת: אנא ספר לנו על הצרכים הספציפיים שלך, כגון תרחישי יישום, רזולוציה, גודל ודרישות עדשה. יהיה לנו צוות מקצועי של מהנדסים שיסייע לכם בבחירת מודול המצלמה המתאים ביותר.

שאלה 2. איך להתחיל הגהה?

ת: לאחר אישור כל הפרמטרים, אנו נצייר ציור כדי לאשר את הפרטים איתך. לאחר אישור השרטוט, נארגן הגהה.

ש 3: איך אני שולח את התשלום?

ת: נכון לעכשיו אנו מקבלים העברה בנקאית T/T ו-Paypal.

ש 4: כמה זמן לוקח לעשות דגימה?

א: אם זהו מודול מצלמה מסוג USB, בדרך כלל נדרשות 2–3 שבועות; אם זהו מודול מסוג MIPI או מודול מצלמת DVP , זה בדרך כלל לוקח 10–15 ימים.

ש 5: כמה זמן ייקח לקבל את המדגם לאחר שהוא מוכן?

ת: לאחר שהדוגמאות נבדקו ואין בעיה, אנו נשלח אליך את הדוגמאות באמצעות DHL FedEx UPS או כל שיטת שליח אחרת, בדרך כלל תוך שבוע.
