• מידע מפורט

תיאור המוצר

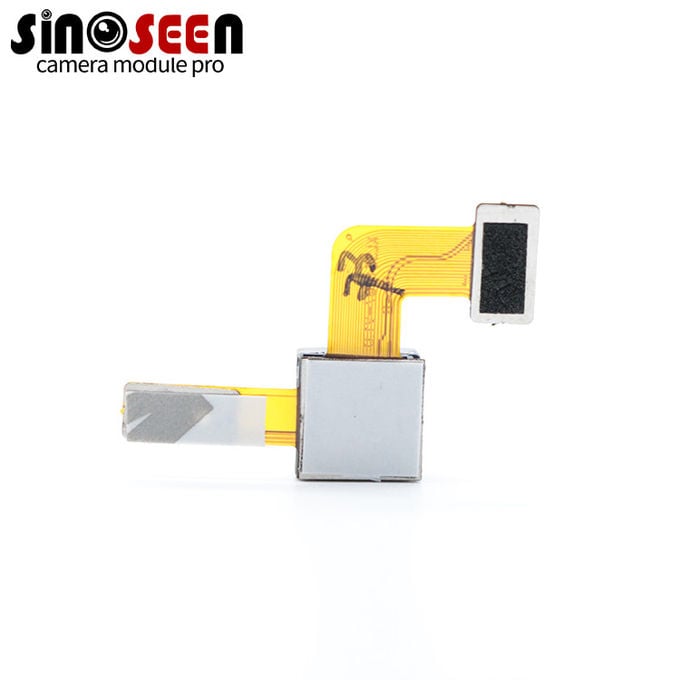

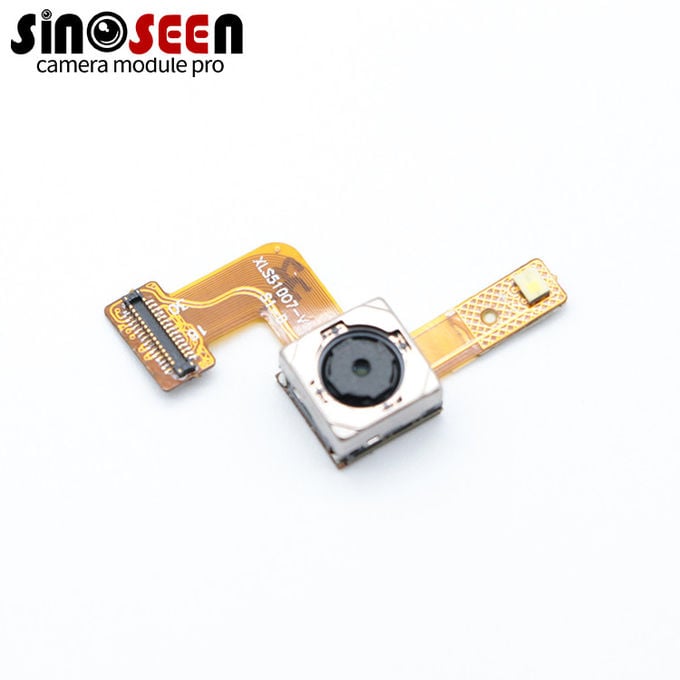

המודול של המצלמה מגיע עם פלאש נוסף, censor Omnivision OV5648 בגודל 1/4", התמונות בדقة 2592*1944, איכות התמונה יכולה להגיע ל-5MP, זה מודול MIPI למצלפונים חכמים, ויש לו תכונת אוטו פוקוס. התמונות שמקבלות יציבות וטובות מאוד.

המודול כולל זווית עדשה של 80°. כמובן, גם ניתן לשנות זאת, אם הצורך בפלש חיצוני אינו חזק, גם ניתן להסיר אותו.

בנוגע לגודל והמבנה, גם ניתן ליצור קשר עם מהנדסים שלנו כדי לעצב לפי הצרכים שלך.

סקירת המוצר

הטמעת מצלמה במכשיר קטן דורשת איזון בין פירוט התמונה, כיסוי אופטי ושטח ההתקנה הזמין. תצורת ה־OV5648 הזו שולבת חיישן של 5 מפיקסלים עם רכיב מצלמה שמידותיו בבסיסו הן 8.5 × 8.5 מ״מ וגובה כולל של 4.6 מ״מ.

המודול יכול לספק קלט תמונה ליישומים המבחינים במידע מודפס, בתכונות חזותיות על פני השטח או בסצנות הסביבתיות. זוויתみראיה אלכסונית של 80° עוזרת להגדיר את טווח הכיסוי של הסצנה, בעוד שהמרחק העבדי של העדשה קובע אילו פרטים ניתן להביא למיקוד.

לפני השלמת העיצוב, יש לבדוק דוגמיות באמצעות המארח הרצוי, תאורת האור והמרחק מהמטרה. יש לאשר את התרשים המכאני המלא, החיבורים החשמליים ומצבי הפלט הנתמכים כדי להבטיח שהמצלמה מתאימה למכשיר ולזרם העבודה של עיבוד התמונות.

התכונות המרכזיות

לכידת תמונות צבעוניות ברזולוציה של 5 מפיקסלים

גודל התמונה שצוין, 2592 × 1944, מספק מידע צבעוני ופרטיות מרחבית לכידת חזותית. רמת הפרטיות הממשית תלויה באיכות העדשה, במיקוד, בהארה ובמערכת עיבוד התמונות של המארח.

מידות מכניות קומפקטיות

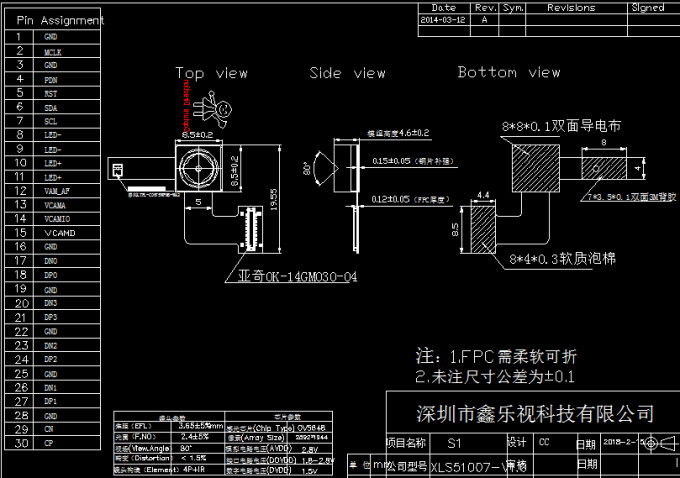

מכלול המצלמה כולל בסיס בגודל 8.5 × 8.5 מ"מ וגובה כולל של 4.6 מ"מ. מידות אלו מהוות נקודת התחלה לעיצוב מעטפת; יש לבדוק בנפרד את השאריות הנדרשות למפתח והכבל.

זוויתみראיה אלכסונית של 80°

זווית המראה האלכסונית שצוינה היא 80° ±3°. יש לבחור את מיקום ההתקנה ואת המרחק העבדתי בהתאם לגודל היעד ולשטח הרצוי שיכוסה.

מספר מצבי קריאה של חיישן

במסמך הספציפיקציות של החיישן OV5648 מופיעים מצבי פעולה בפונקציית פול רזולוציה ומצבים בעלי רזולוציה מופחתת. קצב המסגרות הניתן לשימוש במודול חייב להיות מאושר על-פי הממשק שנבחר, הדרייבר וההגדרות של המארח.

נתוני חיישן גולמי לעיבוד על ידי המארח

החיישן תומך בפלט RGB RAW של 8 סיביות ו-10 סיביות. האינטגרציה דורשת צינור עיבוד תמונה מתאימה; תבניות הפלט הסופיות של המודול תלויים בתצורת החומרה שהותקנת.

תובנות טכניות

תחומי יישום

זיהוי פנים : לכידת פנים לשליטה בגישה.
תשלום בקוד QR : הדמיה של קודים לפענוח.
מכשירי VR : קלט חזותי למערכת מעקב תנועה.
מעקב מהיר : לכידת תמונות של עצמים בתנועה.
סריקה בטרמינל תיעוד וצילום ברקודים
ראיית רובוטים תמונות ליצירת מיקום והנחייה
אבטחה ובית חכם מערכת מעקב פנים וחוץ
איסוף נתוני אימון עבור בינה מלאכותית לכידת תמונות לקבוצות נתוני בינה מלאכותית
הדמיית רפואה ומדעי החיים לכידת תמונות למיקרוסקופיה ולמחקר

תהליך התאמה אישית ופיתוח עבור יצרני ציוד מקורי / יצרני ציוד מוגדר על-ידי הלקוח

התאמת המצלמה לדרישות האינטגרציה שלכם

תצורה מתאימה של מצלמה חייבת להתאים הן למשימת הצילום והן לבניית המכשיר. סינוסין מספקת שירותים של מודולי מצלמה עבור יצרני ציוד מקורי / יצרני ציוד מוגדר על-ידי הלקוח, ויוכלו להעריך שינויים בהגדרה האופטית, בסידור הפסים הגמישים, בסדר החיבורים וההגדרה הפעילה הנתמכת.

האפשרות להתאמה אישית, היקף הפיתוח, עלות וזמן מוביל מאומתים לאחר סקירת ההנדסה.

תהליך맞춤יות

שלב 1 — שיתוף הדרישות שלכם

ספקו את היישום, פלטפורמת המארח, הרזולוציה והקצב הרצויים, המרחק העבדתי, מקום ההתקנה והכמות המשוערת.

שלב 2 — סקירת התצורה

הערכה של מצב הפעולה של החיישן, הממשק, האוביקטיב והסידור המכניצי. זיהוי כל השינויים הנדרשים למכשיר היעד.

שלב 3 — אישור השרטוטים ومع Criteria להערכה

להסכים על תצורת המערכת, פרטי החיבור, הבדיקה המכנית ודרישות קבלת הדגימה לפני ייצור הפרוטוטיפ.

שלב 4 — הערכת דגימות

לבצע בדיקת איכות התמונה, קצב פריימים יציב, התנהגות החשיפה, אינטגרציה עם המארח והתאמה המכנית בסביבת הפעולה האמיתית.

שלב 5 — אישור תצורת הייצור

לאשר את הדגימה שהתקבלה, התרשימים, רכיבי האופטיקה והתצורה הפעילה לפני מעבר לייצור מסיבי.

לשלוח את התרשימים והדרישות להצגה שלכם

אודות Sinoseen

חברת Shenzhen Sinoseen Technology Co., Ltd. הוקמה ביוני 2016 ומתמחה בעיצוב, פיתוח, ייצור ושירותי OEM/ODM של מודולי מצלמה מבוססי CMOS.

המוצר כולל מודולי מצלמה מסוג USB, MIPI ו-DVP, והשירותים משתרעים מהפיתוח דרך הייצור ועד לתמיכה לאחר המכירה.

לפרויקטים של ראייה משובצת, סינוסין עובדת עם הלקוחות כדי להעריך את משימת הדמיה יחד עם דרישות האינטגרציה המכנית והאלקטרונית. זה עוזר להגדיר תצורת מצלמה שניתן לבדוק במכשיר היעד לפני אישור הייצור.

אישורים ורכוש פكري

התיעוד של סינוסין כולל רשומות ניהול איכות, מסמכים לאישור התאמה של המוצר, זכויות יוצרים לתוכנה ופטנטים למודלים שימושיים. לפרויקט מודול המצלמה שלכם, יש לבקש את המסמכים הנוכחיים שחלים על המודל והתצורה שנבחרו, כולל מסמכים רלוונטיים לאישור CE, FCC או RoHS.

Shenzhen Sinoseen Technology Co., LTD

יוצר מודולים של מצלמות ב-10 הגדולים בסין

אם אתם מתקשים למצוא את פתרון המודול המדויק של המצלמה, אנא צוינו, נ Customize כל סוגי מודולי מצלמות עם חיבור USB/MIPI/DVP לפי הצרכים שלכם, ויש לנו צוות מוקדש שיאפשר לכם לקבל את הפתרון המתאים ביותר.

שאלות נפוצות:

שאלה 1. כיצד לבחור את מודול המצלמה המתאים?

ת: אנא ספר לנו על הצרכים הספציפיים שלך, כגון תרחישי יישום, רזולוציה, גודל ודרישות עדשה. יהיה לנו צוות מקצועי של מהנדסים שיסייע לכם בבחירת מודול המצלמה המתאים ביותר.

שאלה 2. איך להתחיל הגהה?

ת: לאחר אישור כל הפרמטרים, אנו נצייר ציור כדי לאשר את הפרטים איתך. לאחר אישור השרטוט, נארגן הגהה.

ש 3: איך אני שולח את התשלום?

ת: נכון לעכשיו אנו מקבלים העברה בנקאית T/T ו-Paypal.

ש 4: כמה זמן לוקח לעשות דגימה?

א: אם זה מודול מצלמה USB , זה בדרך כלל לוקח 2–3 שבועות, ואם זה MIPI או מודול מצלמת DVP , זה בדרך כלל לוקח 10–15 ימים.

ש 5: כמה זמן ייקח לקבל את המדגם לאחר שהוא מוכן?

ת: לאחר שהדוגמאות נבדקו ואין בעיה, אנו נשלח אליך את הדוגמאות באמצעות DHL FedEx UPS או כל שיטת שליח אחרת, בדרך כלל תוך שבוע.
