Termék leírása

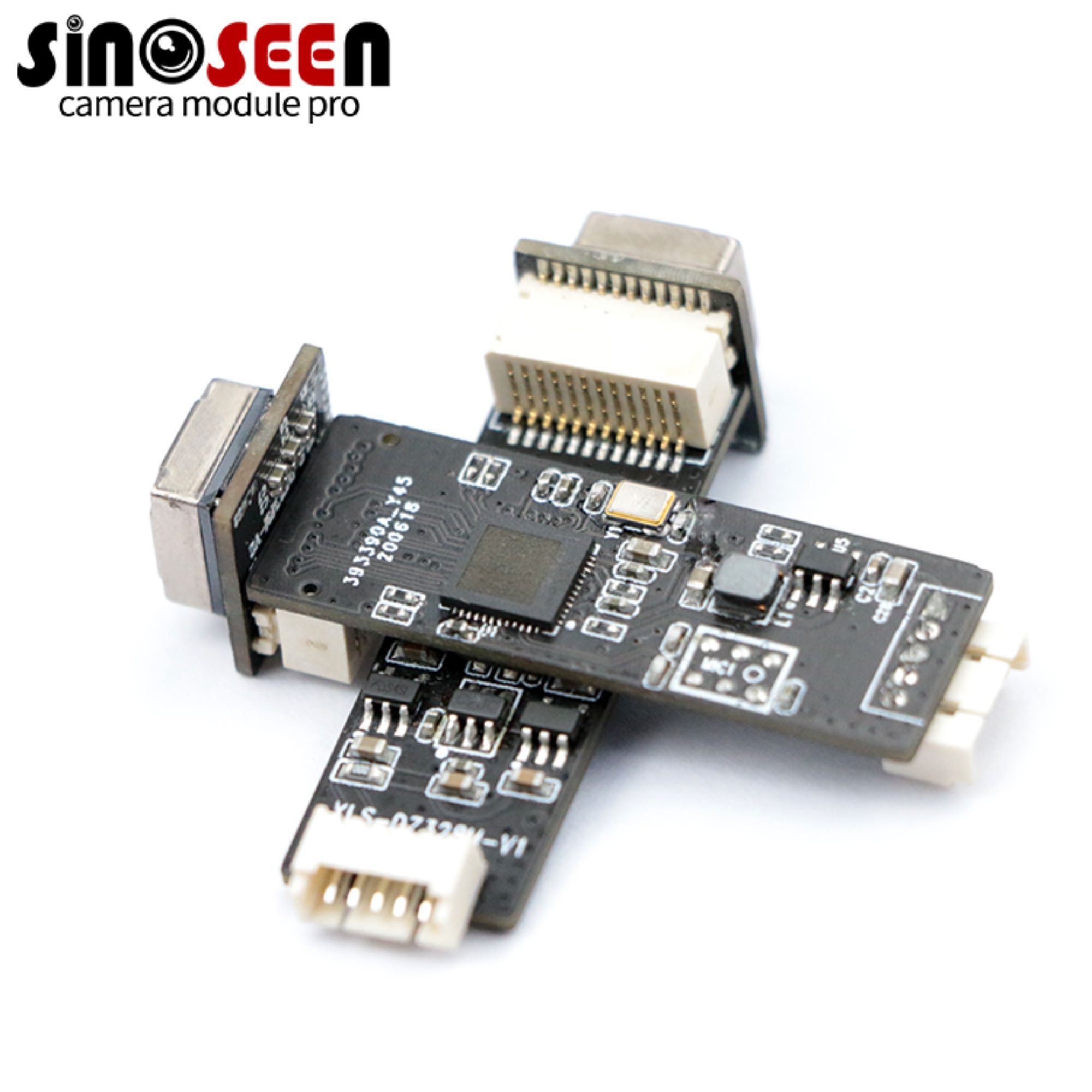

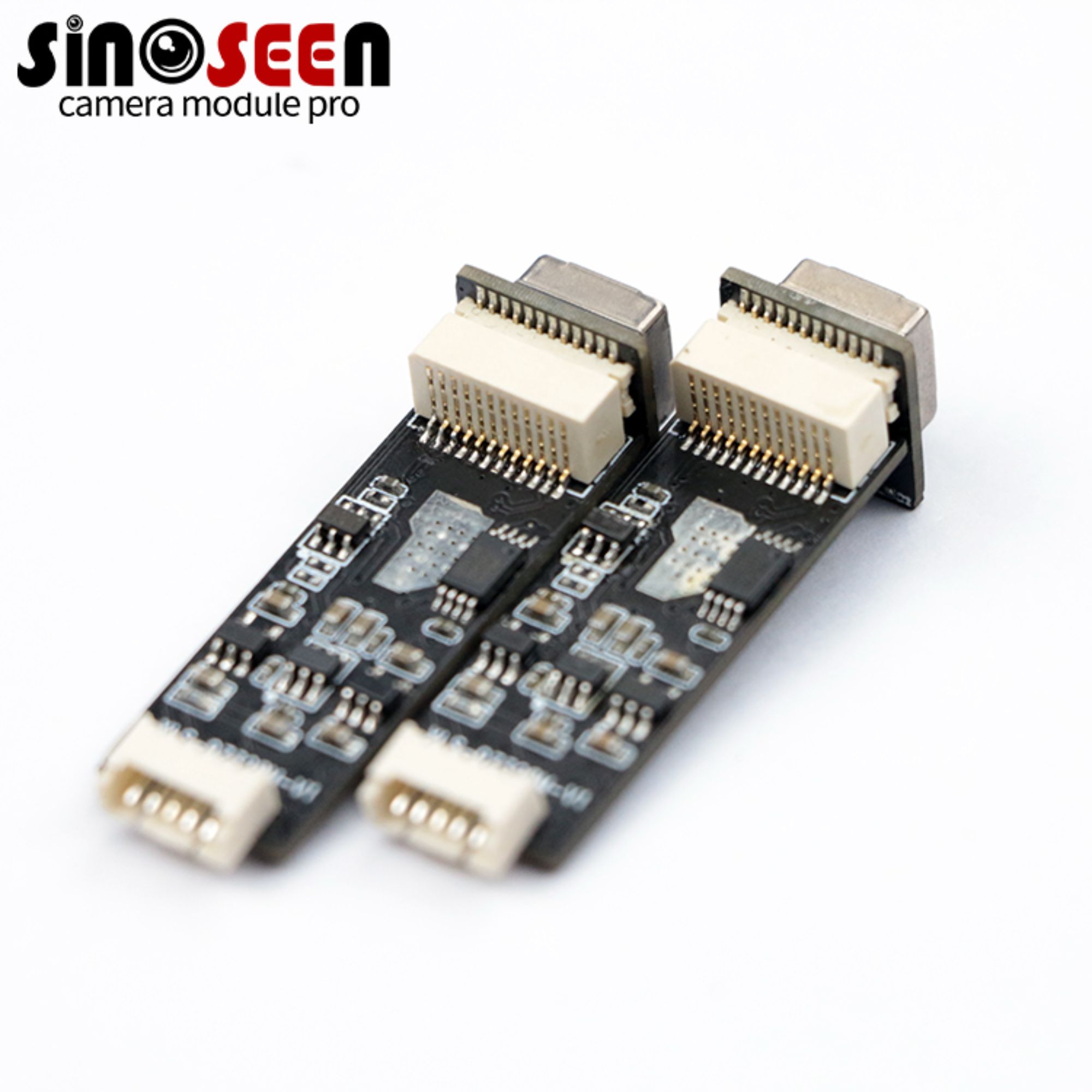

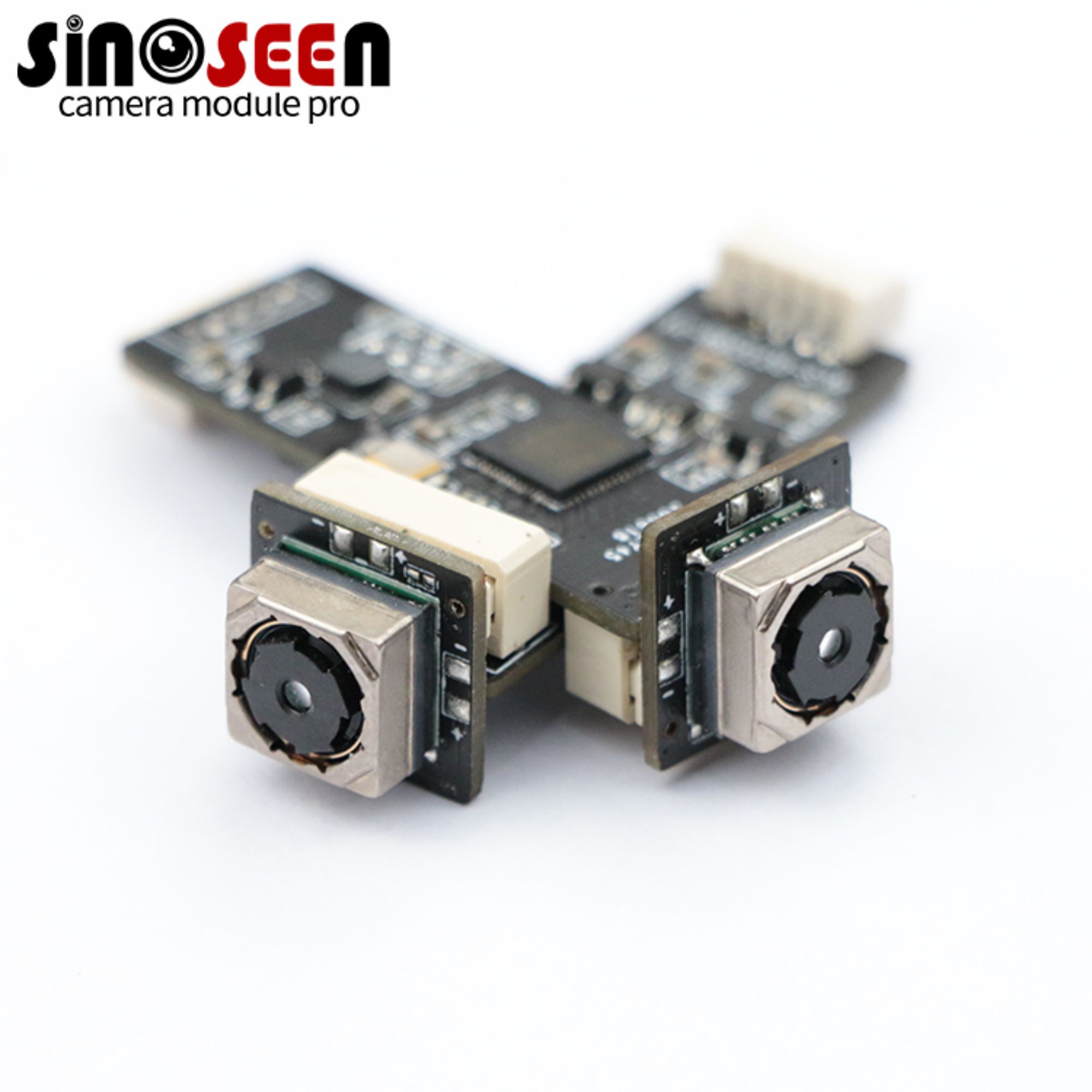

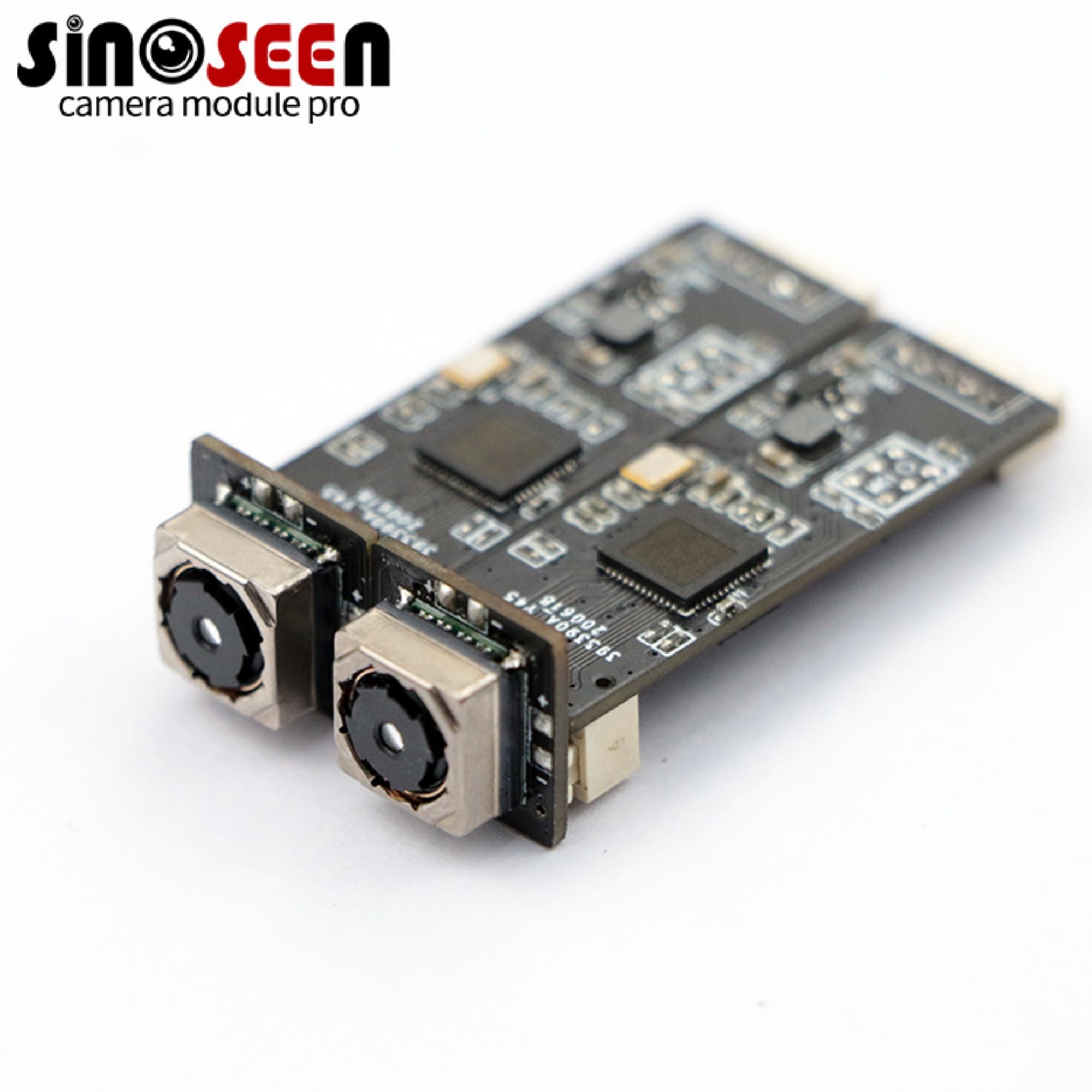

Ez a USB endoszkóp kamera modul nagy felbontást kínál, 8 megapixelszel (3264x2448) és automatikus fókusz funkcióval. A SONY IMX179 CMOS érzékelő biztosítja a stabil és magas minőségű képeket. Annak ellenére, hogy magas felbontású, egyik legkisebb kamera modul közül, csak 35.5MMx12.5MM méretű. Ez teszi lehetővé a környezetekben való használatát, ahol korlátozott hely van. A kamera előnyt élvez más endoszkóp kamerek felett, mivel eddig 120°-os széles szögű lencse is fér hozzá, amely általánosan 70°-os lencsénél lévőn.

Gyakran használnak magas technológiai és igényes alkalmazásokban, mint például a VR, AR, 3D, hordozható eszközök, fejlesztések, szemüvegipari termékek, robotika, IoT, mesterséges intelligencia, orvosi, ipari, agrármérnöki, biomérikai, képfeldolgozás, gépi látás, számítógépes látás és biztonság területén.

Termék áttekintése

Egy kompakt ellenőrző eszközhöz szükséges kamera kiválasztása többet jelent, mint a képpontszám figyelembevétele. A lencsének fel kell oldania a szükséges részleteket a megadott munkatávolságon, miközben a nyomtatott áramkör, a csatlakozó és a kábel illeszkednie kell az elhelyező dobozhoz.

Az XLS-DZ328M-V1.0 modell egy IMX179 érzékelőt kombinál USB-kapcsolattal gazdagépalapra alapuló képfelvételhez. Kézben tartott megjelenítő eszközök, zárt tér ellenőrzése és beépített vizuális figyelés céljára értékelhető. A mintaértékelésnek a kép részletességét, a fókuszálást, a visszaverődéseket, a megvilágítást és a hosszabb ideig tartó felvételt a célgazdagépen kell lefednie.

Főbb jellemzők

8 MP színes képfelvétel

A 3264 × 2448 képformátum színes és térbeli részletességet biztosít a vizuális vizsgálathoz. A tényleges részletesség a lencsétől, a fókuszálástól, a megvilágítástól és a kiválasztott kimeneti módtól függ.

Szűk nyomtatott áramkör-elrendezés

A megadott nyomtatott áramkör méretei 35,5 × 12,5 mm. A doboz végső kialakítása előtt ellenőrizze a teljes mechanikai rajzot, beleértve a lencse magasságát és a csatlakozó szabad helyét.

USB 2.0 csatlakozás

A modul USB 2.0-n keresztül csatlakozik egy gazdagéphez, és az USB-sín tápellátását használja. Erősítse meg a szükséges rögzítési módot és a szoftvertámogatást a célnál használt platformon.

Beállítható képvezérlések

A felsorolt vezérlések közé tartozik az expozíció, a fehér egyensúly, a fényerő, a kontraszt és a telítettség. A rendelkezésre álló beállítások a szállított firmware-től és rögzítő szoftvertől függenek.

Választható megvilágítás-fejlesztés

További megvilágítás értékelhető olyan jelenetekhez, ahol korlátozott a környező megvilágítás. Az LED-elhelyezésnél figyelembe kell venni a visszaverődések, a hőfejlődés, az energiafogyasztás és a cél távolság kérdését.

Műszaki adatok

Alkalmazási területek

Arcfelismerés : Arcfelismerés hozzáférés-vezérléshez.
QR kód fizetés : Kódolvasásra szolgáló képfelvétel.
VR-eszközök : Mozgáskövetéshez szükséges vizuális bemenet.
Gyors mozgáskövetés : Mozgó tárgyak képfelvétele.
Végpontos szkennelés : Dokumentumok és vonalkódok képfelvétele.
Robotlátás : Képek pozicionáláshoz és irányításhoz.
Biztonság és okos otthon : Beltéri és kültéri megfigyelés.
Mesterséges intelligencia-képzési adatgyűjtés : Képfelvétel mesterséges intelligencia-adatkészletekhez.
Orvosi és élettudományi képalkotás : Képfelvétel mikroszkópiához és kutatáshoz.

OEM/ODM testreszabási és fejlesztési folyamat

Illessze a kamerát az integrációs igényeihez

Egy megfelelő kamerakonfigurációnak mind az képfeldolgozási feladatnak, mind az eszköz szerkezetének meg kell felelnie. A Sinoseen OEM/ODM kameramodul-szolgáltatásokat nyújt, és értékelni tudja az optikai beállítás, a rugalmas áramkör elrendezése, a csatlakozási elrendezés és a támogatott működési konfiguráció módosításait.

Az egyéni igények megvalósíthatósága, a fejlesztési kör, a költség és a szállítási idő mérnöki felülvizsgálat után kerül megerősítésre.

Testreszabási folyamat

1. lépés – Ossza meg igényeit

Adja meg az alkalmazás típusát, a gazdagép platformot, a szükséges felbontást és képkockasebességet, a munkatávolságot, a felszerelési helyet és a becsült mennyiséget.

2. lépés – A konfiguráció felülvizsgálata

Értékelje a szenzor működési módját, interfészét, lencséjét és mechanikai elrendezését. Azonosítsa a célkészülékhez szükséges esetleges módosításokat.

3. lépés – A rajzok és értékelési kritériumok megerősítése

Állapodjon meg a konfigurációról, a csatlakozási részletekről, a mechanikai módosításról és a minták elfogadási feltételeiről a prototípus gyártása előtt.

4. lépés – Mintaértékelés

Tesztelje a képminőséget, a fenntartható képkockasebességet, az expozíciós viselkedést, a gazdagép-integrációt és a mechanikai illeszkedést a tényleges működési környezetben.

5. lépés – Gyártási konfiguráció jóváhagyása

Erősítse meg a jóváhagyott mintát, a rajzokat, az optikai összetevőket és a működési konfigurációt a tömeggyártás megkezdése előtt.

Küldje el rajzait és képfeldolgozási igényeit

A Sinoseenről

A Shenzhen Sinoseen Technology Co., Ltd. 2016. júniusában alakult, és CMOS kameramodul-tervezésben, -fejlesztésben, -gyártásban és OEM/ODM-szolgáltatásokban szakosodott.

Termékválasztékuk USB-, MIPI- és DVP-kameramodulokból áll, szolgáltatásaik a fejlesztéstől kezdve a gyártáson át az utógondozásig terjednek.

Beágyazott látási projektekhez a Sinoseen az ügyfelekkel együtt értékeli a képfeldolgozási feladatot a mechanikai és elektromos integrációs követelményekkel együtt. Ez segít meghatározni egy olyan kamerakonfigurációt, amelyet a termék előállításának jóváhagyása előtt a célkészüléken lehet tesztelni.

Tanúsítványok és szellemi tulajdon

A Sinoseen dokumentációja minőségirányítási nyilvántartásokat, termék-megfelelőségi dokumentumokat, szoftver-szerzői jogi igazolásokat és használati mintapályázatokat foglal magában. A kameramodul-projektje érdekében kérjük, igényelje a kiválasztott modellhez és konfigurációhoz tartozó jelenleg érvényes dokumentumokat, ideértve a vonatkozó CE-, FCC- vagy RoHS-dokumentumokat.

A Shenzhen Sinoseen Technology Co., LTD.

Kína 10 legnagyobb kameramódul gyártója

Ha nehézségekkel küzdöttek a megfelelő kamera modul megoldás megtalálásában, kérjük, vegye fel velünk a kapcsolatot, mivel testreszabunk mindenféle USB/MIPI/DVP csatlakozójú kamera modulokat igényeik szerint, és szakértő csapataink a legmegfelelőbb megoldást nyújtják Önnek.

GYIK:

Q1. Hogyan válasszuk ki a megfelelő kameramódult?

A: Kérjük, mondja el nekünk a sajátos igényeit, például az alkalmazási forgatókönyvek, felbontás, méret és lencsek igényeit. Egy professzionális mérnökcsapatunk segít Önnek a legmegfelelőbb kameramódul kiválasztásában.

Q2. Hogyan kezdjük a próbavédelemmel?

A: Miután megerősítettük az összes paramétert, rajzolást készítünk, hogy megerősítsük a részleteket. Amint a rajz megerősítést kap, elintézzük a tesztelést.

K3: Hogyan küldjem a kifizetést?

A: Jelenleg elfogadjuk a T/T átutalást és a Paypal-t.

4. kérdés: Mennyi időbe telik egy minta elkészítése?

A: Ha ez egy Usb kamera modul , általában 2–3 hétig tart; ha pedig egy MIPI vagy Dvp kamera modul , általában 10–15 napig tart.

K5: Mennyi időbe telik a minta elkészülése után?

A: Miután a mintákat tesztelték, és nincs probléma, a mintákat a DHL FedEx UPS vagy bármely más futárszolgáltatási módszerrel küldjük, általában egy héten belül.
