Egyfényű vs. Színes Kamera Modulok: Miért egyfényű kamera modulok jobbak az beágyazott látásban?

A beágyazott látás világában a kamera kiválasztása többről szól, mint színes fényképezés. Mérnökök számára, akik a legmagasabb teljesítményt próbálják elérni, minden technikai részlet befolyásolhatja a végső termék sikerét vagy kudarcát. A fekete-fehér kamerák, azaz „monokróm kamerák” csendben bizonyos alkalmazásokban az elsődleges választássá váltak.

Egy kameramodul szakértői nézőpontjából ez a cikk részletesen elemzi a monokróm és színes kamerák közötti alapvető különbségeket, és elmagyarázza, miért előnyösebbek a monokróm kamerák a beágyazott látás területén. Átfogó referenciaként szolgáló útmutatót kínálunk, amely magában foglalja technikai elveket, teljesítményjellemzőket és gyakorlati alkalmazásokat.

Mi a színes kamera?

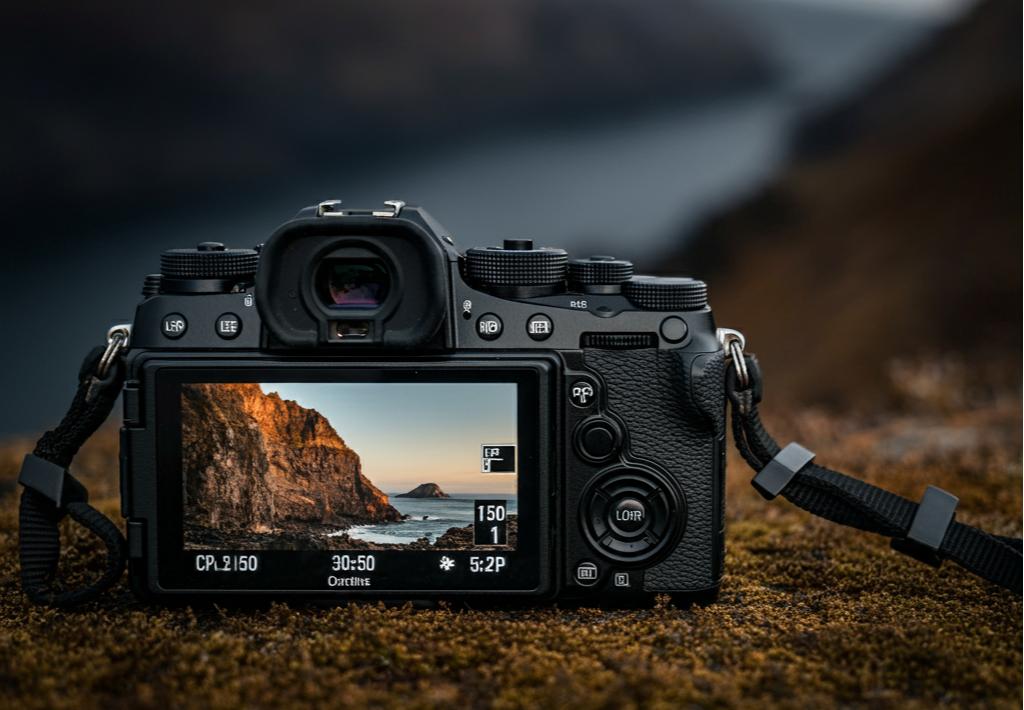

A színes kamerák a leggyakoribb kameratípusok a mindennapjainkban. Legyen szó okostelefonról vagy tükrös reflexkameráról (DSLR), ezek a készülékek a valós világ színeinek rögzítésére és visszaadására szolgálnak. Alapvető céljuk az, hogy minden képpont számára pontos színinformációt biztosítsanak.

Ezek a kamerák a fényt egy fényérzékeny elem (például CMOS vagy CCD) segítségével rögzítik. Azonban ahhoz, hogy megkülönböztessék a különböző hullámhosszúságú fényeket, egy speciális alkatrészre – a színfiltertömbre (CFA) támaszkodnak.

Színfiltertömb és Bayer-minta

A színfiltertömb (CFA) jelenti a legfontosabb különbséget a színes és a monokróm kamerák között. Ez egy apró szűrőkből álló mátrix, amely minden egyes képpontot lefed, és amelynél minden szűrő csak meghatározott hullámhosszúságú fényt enged át. A leggyakoribb CFA elrendezés a jól ismert Bayer-minta.

A Bayer-minta szerint a képpontokat 2x2-es mátrixban helyezi el, amely egy piros (R), egy kék (B) és két zöld (G) szűrőből áll. Ez a kialakítás utánozza a szem magas zöldérzékenységét, és a képminőség javítását szolgálja, ugyanakkor egyedi kihívásokat is jelent.

Mi a demosaikolás?

A Bayer-minta miatt minden képpont valójában csak az RGB három alapszínének egyikét rögzíti: pirosat, zöldet és kéket. Például egy piros képpont csupán a piros fény intenzitását rögzíti, miközben a kék és zöld információ hiányzik. A teljes színkép előállításához a kamerának el kell végeznie egy összetett folyamatot, amelyet demosaikolásnak neveznek.

A demosaikoló algoritmusok elemezik a szomszédos képpontok színinformációit, hogy kikövetkeztessék a hiányzó színadatokat. Bár ez a folyamat képes színes kép előállítására, tulajdonképpen interpolációs művelet, és zajt vagy képhibákat okozhat, különösen élénk szélű területeken.

Mi az a monokróm kamera?

A színes kamerákkal ellentétben a monokróm kamerák nem használnak színfilter-tömböket. Szenzoraik közvetlenül a fénynek vannak kitéve, így lehetővé teszik, hogy minden pixel az érkező fény összes hullámhosszát rögzítse, és ezeket fényességinformációvá alakítsa. Ezért termelik a tiszta fekete és fehér , vagy szürkeárnyalatos, képeket.

Ez a szűrőktől mentes kialakítás lehetővé teszi, hogy a monokróm kamerák maximálisan kihasználják az érkező fényt, alapvetően javítva ezzel fényérzékenységüket. Ez kiküszöböli a bonyolult demosaicing folyamatok szükségességét, bizonyos előnyöket biztosítva színes kamerákkal szemben.

Miért jók a fekete-fémes kamerák az integrált látásban a színkamerákkal összehasonlítva?

Az alkalmazott látástechnikai alkalmazásokban a kameraválasztást gyakran a teljesítmény, nem pedig a szubjektív színészlelés határozza meg. A legtöbb alkalmazásban, mint ipari minőségellenőrzés, biztonsági megfigyelés és autonóm vezetés, a színinformáció nem lényeges. Ebben az összefüggésben a monokróm kamerák, egyedi technikai előnyeik révén, a színes kameráknál jobb megoldást nyújtanak.

Először is, a monokróm kamerák magasabb fényérzékenységgel rendelkeznek. A színfiltertömb hiánya miatt a szenzor majdnem az összes beérkező fényt képes fogadni, így világos, részletgazdag képeket készíthet még gyenge fényviszonyok között is. Ez kritikus fontosságú az éjjeli biztonsági megfigyeléshez vagy minőségellenőrzéshez egy gyár félhomályos sarkaiban.

Másodszor, a monokróm kamerák gyorsabb algoritmus-feldolgozást biztosítanak. A színes kameráknál összetett demosaicing és színkorrekciós folyamatok szükségesek, amelyek jelentős számítási erőforrásokat és időt igényelnek. A monokróm kamerák ezzel szemben kihagyják ezeket a lépéseket, lehetővé téve, hogy a képadatok közvetlenül kimenjenek, jelentősen növelve a képkockasebességet és a feldolgozási hatékonyságot.

Végül a monokróm kameráknak a felbontás és a képrészletesség szempontjából is előnyük van. Azonos pixelnagyságú szenzorok esetén a színes kamerák hatékonyabb felbontása alacsonyabb, mint a monokróm kameráké, mivel színinformációk előállításához interpolációra van szükségük. Egy monokróm kamera minden egyes pixele teljes fényességi információt rögzít, így élesebb és valósághűbb képrészleteket biztosít.

A monokróm digitális kamerák és színes kamerák közötti különbségek

A két típus közötti különbségek szemléletesebb megértéséhez több kulcsdimenzió mentén is összehasonlíthatjuk őket:

Képminőség: A monokróm kamerák tisztább, élesebb képet biztosítanak alacsony fényviszonyok mellett, nagyobb részletességgel. Míg szín kamerák a színes kamerák képesek színek rögzítésére, ugyanezen körülmények között a képek elmosódottak, zajosak és részletvesztést mutathatnak.

Fényérzékenység: Mivel a monokróm kameráknak nincs szűrőtömbjük, ezért háromszor érzékenyebbek a fényre, mint a színes kamerák. Ez azt jelenti, hogy alacsony megvilágítás mellett a monokróm kamerák képesek nagyobb felbontású képeket készíteni alacsonyabb erősítéssel vagy rövidebb expozíciós idővel, csökkentve a zajt és a mozgásból adódó elmosódást.

Felbontás: Azonos hardveres jellemzők esetén a monokróm kameráknak magasabb a „hatékony felbontása”, mivel minden pixel egyetlen fényességértéket képvisel, míg a színes kamerák több pixelt igényelnek ahhoz, hogy egyetlen színértéket meghatározzanak.

Algoritmus Bonyolultsága: A monokróm kamerák által használt képfeldolgozó algoritmusok egyszerűek és hatékonyak, nem igényelnek demosaicing (színkép-összeállítási) feldolgozást. A színes kameráknak viszont további algoritmusokra van szükségük a színek feldolgozásához, ami nemcsak a processzor terhelését növeli, hanem befolyásolhatja a valós idejű teljesítményt is.

Színes Kamerák Beágyazott Látástechnológiai Alkalmazásai

A monokróm kamerák kiváló teljesítménye ellenére a színes kamerák bizonyos specifikus beágyazott látástechnikai alkalmazásokban továbbra is elengedhetetlenek maradnak. Alapvető értékük a színinformációkra való erős támaszkodásban rejlik. Azoknál az objektumoknál, amelyeket a fényesség vagy a textúra alapján nem lehet megkülönböztetni, a szín válik a legkritikusabb azonosítási jellemzővé.

Ipari minőségellenőrzés

A gyártóiparban számos termékminőségi vizsgálati szempont szorosan kapcsolódik a színekhez. Például elektronikai alkatrészek gyártósorain a ellenállók színkódjait azonosítani kell a ellenállásérték meghatározásához. Nyomdai termékek minőségellenőrzése során a kamerák ellenőrzik, hogy a termékcsomagolás megfelel-e a színstandardeknek, illetve, hogy történt-e tintaelfolyás vagy színeltérés. Emellett az élelmiszer- és italiparban a terméketikettek és kupakok színellenőrzése létfontosságú a termék egységességének és a márka előírásainak való megfelelés biztosításához.

Orvosi képelemzés

A gyógyászat egy másik fontos terület, ahol a színes kamerák hasznosnak bizonyulnak. Például bőrbetegségek szűrésénél az orvosok a anyajegyek színét, szélét és szimmetriáját elemezhetik a diagnózis segítéséhez, amely nagypontosságú színes képeket igényel. A szövettani metszetek elemzésénél a szövetmintákat gyakran festik, hogy kiemeljék a sejtstruktúrát és a kóros jellemzőket. A színes kamerák ezek finom színváltozásainak rögzítéséért felelősek, segítve a patológusokat a diagnózis felállításában.

Zöldség és gyümölcs szortírozása és betakarítása

Az agrár-automatizálásban a szín a termékek érettségének kulcsindikátora. Például egy gyümölcsgyűjtő soron a színes kamerák segítségével az almákat különböző minőségi osztályokba lehet sorolni a pirosság mértéke, illetve a banánok sárgasága alapján. Hasonlóképpen, az intelligens betakarító robotoknál a színkülönbségek segítenek pontosan azonosítani és lokalizálni az érett gyümölcsöket, elkerülve, hogy véletlenül megsértsék a be nem érett gyümölcsöket vagy leveleket.

Kiskereskedelem és okospolc-kezelés

Az új kiskereskedelmi technológiák fejlődésének köszönhetően egyre elterjedtebbé válnak az okos polc-kezelő rendszerek. Ezek a rendszerek színes kamerákat használnak a polcokon lévő termékek figyelésére. A termékek csomagolásán található egyedi színek és mintázatok felismerésével a rendszer valós időben megállapíthatja, hogy az árukészlet elegendő és helyesen elhelyezett-e, és szükség esetén azonnal utasításokat adhat a dolgozóknak a pótlásról vagy a beállítások módosításáról. Ez elengedhetetlen a tiszta polcok fenntartásához és a vásárlói élmény javításához.

Összegzés: A monokróm digitális kamerák előnyei

Összefoglalva, bár a színes kamerák a gazdag színvisszaadásuknak köszönhetően uralkodnak a fogyasztói piacon, a monokróm kameráknak a teljesítményigényes beágyazott látástechnikai területeken még nagyobb előnyük van.

Kiemelkedő alacsony fényviszonyok közötti teljesítményük, gyorsabb feldolgozási sebességük, magasabb hatékony felbontásuk és az egyszerűsített algoritmusfolyamatok alkalmazásukat teszik az ipari ellenőrzés, biztonsági megfigyelés és automatizált sofőrmegsegítő rendszerek területén. Egy monokróm kamera kiválasztása nagyobb hatékonyságot, nagyobb megbízhatóságot és pontosabb képadatokat jelent.
