فرآیند تولید دوربین از طراحی تا تولید: راهنمای گام به گام

به عنوان یک متخصص در ساخت ماژول‌های دوربین، به بسیاری از صاحبان کسب‌وکار در سراسر جهان کمک کرده‌ام تا نحوه تولید ماژول‌های دوربین با کیفیت بالا را درک کنند. من می‌خواهم فرآیند تولید دوربین را برای شما آسان کنم، با ارائه اطلاعات شفاف و قابل‌فهیم.

تولید دوربین فرآیندهای بسیار دقیقی را می‌طلبد، از طراحی تا بسته‌بندی. وقتی این کار به درستی انجام شود، دوربین‌هایی عالی تولید می‌شوند که تصاویر برجسته می‌گیرند، دوام زیادی دارند و مشتریان را راضی نگه می‌دارند.

این راهنما شما را با مراحل مهم تولید ماژول‌های دوربین . آشنا خواهد کرد در این راهنما برنامه‌ریزی، انتخاب مواد، مونتاژ لنزها و سنسورها و همچنین کنترل کیفیت در پایان مورد پوشش قرار می‌گیرد

مرحله اصلی فرآیند تولید دوربین چیست؟

مرحله یکم: تحقیق و توسعه (R&D)

این مرحله R&D پایه‌ای برای یک دوربین با عملکرد بالا فراهم می‌کند:

• نیازهای کاربر را شناسایی کنید: اطلاعاتی را در مورد ویژگی‌ها، عملکرد و تجربه کاربری مورد نیاز جمع‌آوری کنید. این اطلاعات طراحی محصول را هدایت خواهد کرد.

• مطالعه نیازهای فنی: تصمیم‌گیری در مورد جزئیات فنی، مانند سنسور تصویر دوربین، انواع لنز، وضوح تصویر و مدت زمان عمر باتری.

• ساخت مدل‌های اولیه: تولید نسخه‌های اولیه از محصول شما (به نام "نمونه اولیه") برای آزمایش عملکرد و طراحی پایه‌ای آن. این کار به شما کمک می‌کند تا مشکلات احتمالی را در مراحل اولیه شناسایی و رفع کنید.

• اجرای آزمون‌های عملکردی: ارزیابی مدل‌های اولیه بر اساس استانداردهای کیفیت و عملکرد به منظور بهبود طراحی قبل از انتقال به مرحله بعدی.

مرحله شماره 2: طراحی و برنامه‌ریزی

طراحی و برنامه‌ریزی، بینش‌های حاصل از تحقیق و توسعه را به یک طرح کارخانه‌ای قابل تولید تبدیل می‌کند:

• ایجاد طرح‌های اولیه : چیدمان تمام اجزا را به صورت بصری انجام دهید تا تیم‌های تولید را هدایت کند.

• توسعه مدل‌های سه‌بعدی : از نرم‌افزارهایی مانند AutoCAD برای تجسم مونتاژ، چفت شدن و ترازبندی قطعات قبل از تولید فیزیکی استفاده کنید.

• برنامه‌ریزی گردش کار تولید : هر مرحله از مونتاژ تا تست را مشخص کنید تا تولید بدون وقفه انجام شود و از تأخیر جلوگیری شود.

مرحله سوم: تهیه مواد و قطعات

تامین مواد با کیفیت بالا برای قابلیت اطمینان دوربین بسیار مهم است:

• فهرست قطعات مورد نیاز را تهیه کنید : شامل عدسی‌ها، سنسورها، باتری‌ها، جعبه دوربین و سایر قطعات ضروری باشد.

• با تأمین‌کنندگان معتبر تماس بگیرید: تامین‌کنندگانی را انتخاب کنید که سابقه تولید الکترونیک و دوربین داشته باشند.

• درخواست نمونه‌ها و پیشنهادهای قیمت : اجزای نمونه آزمایشی را از نظر کیفیت بررسی کنید و قیمت‌ها را مقایسه نمایید.

• نهایی کردن توافق‌نامه‌ها : امضا کردن قراردادهایی که جزئیات زمان تحویل، قیمت‌گذاری و استانداردهای کیفی را مشخص می‌کنند تا زنجیره تأمین پایداری ایجاد شود.

مرحله 4: ساخت لنز

لنزهای با کیفیت کلیدی برای عملکرد دوربین هستند:

• قالب‌گیری شیشه : شیشه اپتیکال را ذوب کنید و درون قالب‌های دقیق بریزید تا شکل لنز شکل‌گیری شود.

• صیقل دادن لنز : سطوح را صاف کنید تا ناهمواری‌ها حذف شوند و وضوح تصویر افزایش یابد.

• اعمال پوشش‌ها : افزودن پوشش‌های ضد انعکاس و مقاوم در برابر خراش برای بهبود دوام و کیفیت تصویر.

• بررسی کیفیت : بررسی شفافیت، شکل و ابعاد لنز و دور ریختن هر قطعه‌ای که استانداردها را نداشته باشد.

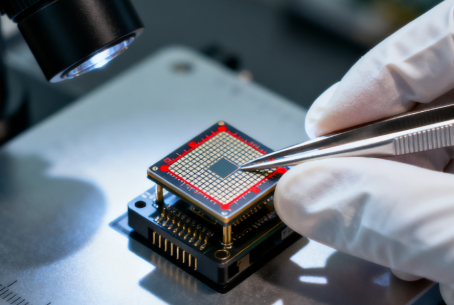

مرحله #5: مونتاژ سنسور

این مونتاژ سنسور تصویر این مرحله شامل ادغام اجزای حیاتی تصویربرداری است:

• آماده‌سازی پایه سنسور : تمیز کردن برای حذف گرد و غبار و ذرات، جهت اطمینان از سطحی تمیز برای مونتاژ.

• نصب اجزای سنسور : حس‌گر را به‌دقت روی پایه ثابت کنید.

• اتصال سیم‌ها و مدارها : حس‌گر را با برد مدار دوربین ادغام کنید.

• عملکرد سنسور تست : تست‌های اولیه را انجام دهید تا عملکرد را بررسی کرده و مشکلات را قبل از مونتاژ کامل مدول حل کنید.

مرحله ۶: مونتاژ مدول دوربین

مونتاژ قطعات در یک مدول دوربین عملیاتی:

• ثابت کردن سنسور و لنز : سنسور و لنز را به‌دقت درون جعبه مدول نصب کنید.

• اجرای تست‌های اولیه مدول : مطمئن شوید که لنز و سنسور به‌خوبی با یکدیگر کار می‌کنند.

• دقت مدول را تضمین کنید : ترازبندی و ثبات مکانیکی را برای عملکرد یکنواخت چک کنید.

مرحله #7: مونتاژ برد مدار

برد مدار، تغذیه و کنترل عملکردهای دوربین را برعهده دارد:

• در برد قطعات را قرار دهید : مقاومت‌ها، خازن‌ها، میکروچیپ‌ها و کنترلرها را نصب کنید.

• لحیم‌کاری قطعات : قطعات را به هم متصل کنید تا جریان الکتریکی پایدار شود.

• اتصال‌دهنده‌ها را نصب کنید : امکان ادغام با مدول دوربین را فراهم کنید.

• تست عملکرد : مدارها را به‌طور صحیح کار کنید و هرگونه مشکل را قبل از مونتاژ نهایی برطرف کنید.

مرحله #8: مونتاژ بدنه دوربین

مونتاژ پوشش محافظ دوربین:

• مونتاژ قاب اصلی : ساختار اصلی را برای ثبات و تعادل بسازید.

• نصب برد مداری : برد را درون قاب محکم کنید تا از حرکت آن جلوگیری شود.

• اتصال سنسور و نگهدارنده لنز : سنسور و نگهدارنده لنز را به‌دقت در محل مناسب قرار دهید.

• درزگیری و بازرسی بدنه : پنل‌ها را ببندید و برای اطمینان از عدم وجود قطعات شل یا شکاف کنترل کنید.

مرحله #9: ادغام قطعات

همه زیرمجموعه‌ها را در دوربین کامل ادغام کنید:

• اتصال سنسور به برد مداری : اطمینان حاصل کنید که انتقال داده بین سنسور و برد به درستی انجام شود.

• نصب مکانیسم لنز : مکانیسم لنز را با سنسور تراز کنید تا تصویربرداری بهینه شود.

• اضافه کردن منبع تغذیه : باتری را متصل کنید تا سیستم دوربین را روشن کند.

• اجرای آزمون اولیه سیستم : تأیید کنید تمام مؤلفه‌ها به‌صورت هماهنگ کار می‌کنند.

مرحله #10: نصب نرم‌افزار

نرم‌افزار امکانات پیشرفته دوربین را فعال می‌کند:

• اتصال دوربین به کامپیوتر : از کابل USB یا رابط سازگار استفاده کنید.

• نصب نرم‌افزار سیستم عامل : برقراری ارتباط بین مؤلفه‌های سخت‌افزاری را فعال کنید.

• افزودن قابلیت‌های رابط کاربری : نصب منوها، تنظیمات و توابع نمایش.

• تأیید عملکرد نرم‌افزار : تمامی قابلیت‌ها را برای اطمینان از عملکرد بدون مشکل تست کنید.

مرحله #11: کنترل کیفیت و تست

تضمین کیفیت، دوام و عملکرد را تضمین می‌کند:

• اجرای تست‌های عملکردی : ضبط تصویر، زوم، فوکوس خودکار و سایر عملکردهای کلیدی را بررسی کنید.

• بررسی کیفیت تصویر : در شرایط مختلف نوری، تصاویر را از نظر تیزی و دقت رنگ مورد آزمایش قرار دهید.

• بازرسی اجزای فیزیکی : بدنه، لنز و دکمه‌ها را از نظر نقص‌ها بررسی کنید.

• اجرای آزمون‌های دوام : انجام آزمون‌های افت و ارتعاش برای تأیید قابلیت اطمینان.

مرحله 12: بسته‌بندی و توزیع

آخرین مرحله آماده‌سازی دوربین‌ها برای بازار:

• جمع‌آوری مواد بسته‌بندی : جعبه‌ها، کوسن‌ها و پوشش‌های محافظ.

• بسته‌بندی دوربین و لوازم جانبی : کابل‌ها، باتری‌ها، راهنماها و کوسن‌های ایمنی را شامل می‌شود.

• درج برچسب و درز گیری جعبه‌ها : اطلاعات محصول، شماره سریال و کدهای بارکد را اضافه کنید.

• هماهنگ کردن حمل و نقل : آماده کردن مسیر حمل و نقل به منظور تحویل به موقع به خرده‌فروشان یا مشتریان

رویه‌های آزمون ماژول دوربین چگونه کیفیت محصول را تضمین می‌کنند؟

ما در بالا به طور خلاصه مونتاژ و کنترل کیفیت ماژول دوربین را بررسی کرده‌ایم. اما، بسته به میزان پیچیدگی مونتاژ ماژول دوربین، بدون آزمون‌های دقیق نمی‌توان کیفیت محصول نهایی را تضمین کرد. فرآیند آزمون ماژول دوربین یک فرآیند چندبعدی است که عملکرد آن را تحت شرایط مختلف مورد اعتبارسنجی قرار می‌دهد.

1. آزمون‌های الکتریکی و مکانیکی:

اول، ماژول‌های دوربین با جریان برق آزمایش می‌شوند تا مطمئن شویم تأمین برق، انتقال سیگنال و اتصال اینترنت به درستی کار می‌کنند. در همان زمان، آزمون‌های مکانیکی — مانند بررسی دامنه حرکت VCM و سرعت فوکوس خودکار — اطمینان می‌دهند که تمام اجزا به خوبی کار می‌کنند.

2. آزمون عملکرد نوری:

این مرحله هسته اصلی ارزیابی دوربین است. در این مرحله، ماژول دوربین در یک محیط استاندارد شده آزمون قرار می‌گیرد و شاخص‌های مختلف عملکردی مورد ارزیابی قرار می‌گیرند.

موارد آزمایش شامل موارد زیر است، اما محدود به آنها نمی‌شود:

• آزمایش رزولوشن: این آزمایش با استفاده از نمودارهای استاندارد ISO برای رزولوشن انجام می‌شود تا توانایی دوربین در ضبط جزئیات ظریف ارزیابی شود.
• آزمایش تولید رنگ: استفاده از نمودارهای رنگی برای ارزیابی توانایی دوربین در بازتولید دقیق رنگ‌ها تحت شرایط مختلف نوری.
• آزمایش دیستورشن (حرابی): اندازه‌گیری دیستورشن نوع حلقه‌ای (Barrel) یا کوزه‌ای (Pincushion) ناشی از لنز، به منظور اطمینان از اینکه در محدوده‌ی قابل قبولی قرار دارد.
• آزمایش نویز در نور کم: ارزیابی سطح نویز و نسبت سیگنال به نویز دوربین در شرایط کم‌نور.

3. آزمایش‌های محیطی و قابلیت اطمینان:

در نهایت مدول دوربین باید سریی از آزمون‌های محیطی را تحمل کند تا چالش‌هایی که ممکن است در کاربردهای دنیای واقعی با آن مواجه شود شبیه‌سازی شوند. این آزمون‌ها شامل چرخه‌های دمای بالا/پایین، ارتعاش، افتادن و آزمون‌های رطوبت بالا می‌شوند. این آزمون‌ها برای اطمینان از قابلیت اطمینان بلندمدت محصول بسیار حیاتی هستند.

نتیجه‌گیری

فرآیند تولید دوربین یک اقدام مهندسی است که ترکیبی از علم و مهارت است. هر مرحله از دقت میکرونی مونتاژ مدول دوربین تا رویه‌های آزمون سختگیرانه، حیاتی است. کیفیت نهایی دوربین منعکس‌کننده تمام این فرآیندهای ظریف است. برای هر مهندسی که در زمینه بینایی تعبیه‌شده کار می‌کند، درک این رویه‌ها برای طراحی و انتخاب مدول‌های دوربین با عملکرد بالا ضروری است .

امیدواریم این راهنما شما را با فرآیند تولید دوربین به‌خوبی آشنا کند. اگر به‌دنبال یک تأمین‌کننده مODULE دوربین معتبر هستید، می‌توانید با شرکت سینوسین همکاری کنید. ما پیشنهادهایی سریع و پشتیبانی مهندسی دقیق برای بهینه‌سازی فرآیند تولید شما ارائه می‌دهیم. با ما تماس بگیرید — مهندسان ما آماده کمک به شما هستند!

‫سوالات متداول‬

 سوال 1: فرآیند تولید ماژول دوربین چیست؟

پاسخ 1: این فرآیند شامل تحقیق و توسعه، طراحی، تهیه مواد، مونتاژ لنز و سنسور، مونتاژ ماژول دوربین و برد مدار، نصب نرم‌افزار، آزمون کیفیت و بسته‌بندی می‌شود.

سوال 2: چگونه کیفیت لنز تضمین می‌شود؟

پاسخ 2: لنزها با دقت ریخته‌گری، ساییده‌شدن، پوشش‌دهی و بازرسی می‌شوند تا شفافیت و دوام لازم را داشته باشند.

سوال 3: مونتاژ VCM چیست؟

پاسخ 3: مونتاژ موتور سیمله‌ای (VCM) شامل ادغام موتورها با سنسورها برای کانون‌گذاری خودکار دقیق است.

سوال 4: چگونه قابلیت اطمینان دوربین آزموده می‌شود؟

پاسخ 4: آزمون‌های محیطی، عملکردی و دوام‌پذیری برای تضمین عملکرد پایدار انجام می‌شوند.

پ5: نرم‌افزار چگونه بر عملکرد دوربین تأثیر می‌گذارد؟

پ5: فirmware و نرم‌افزار پردازش تصویر، کانون‌گذاری، نوردهی و کیفیت تصویر را بهینه می‌کنند.
