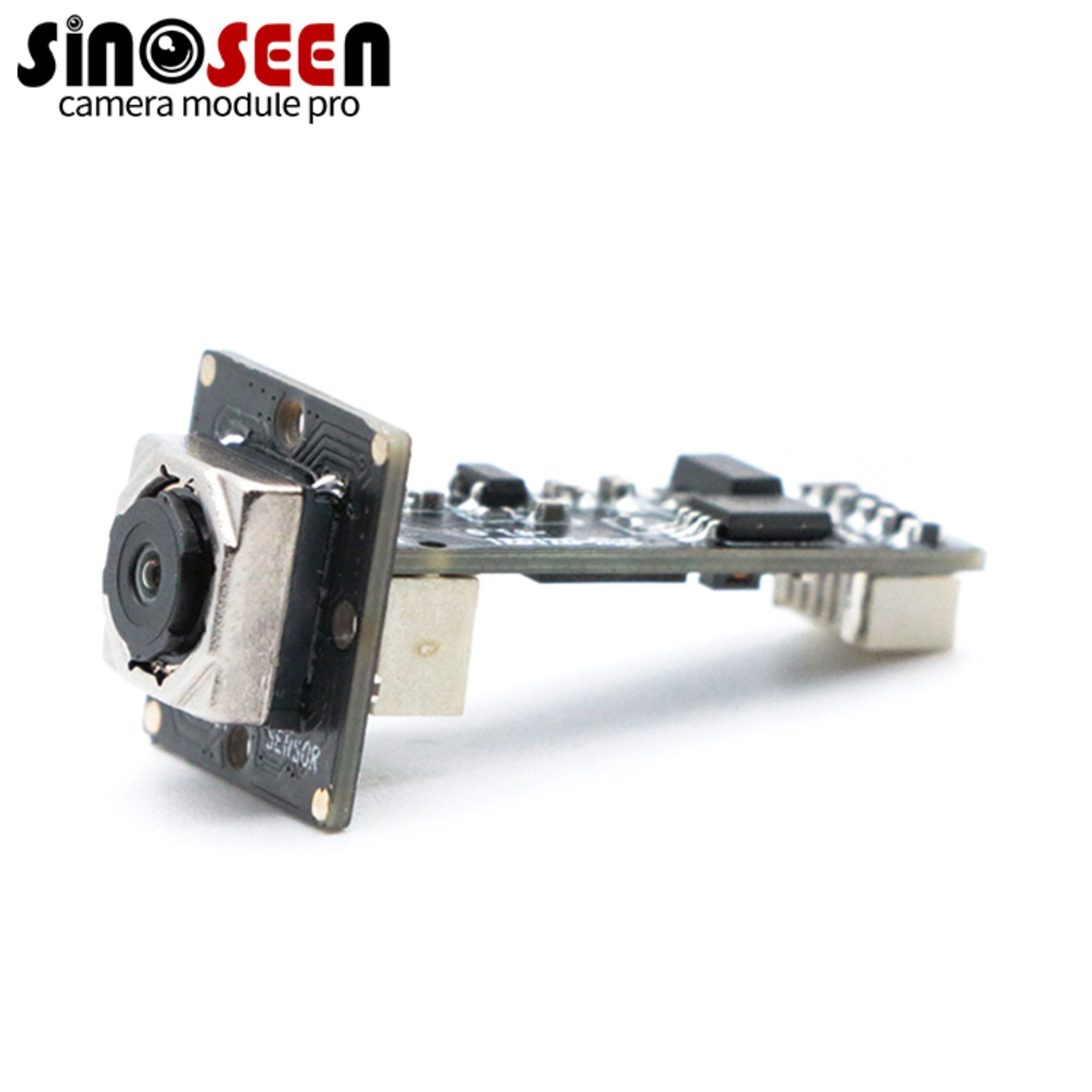

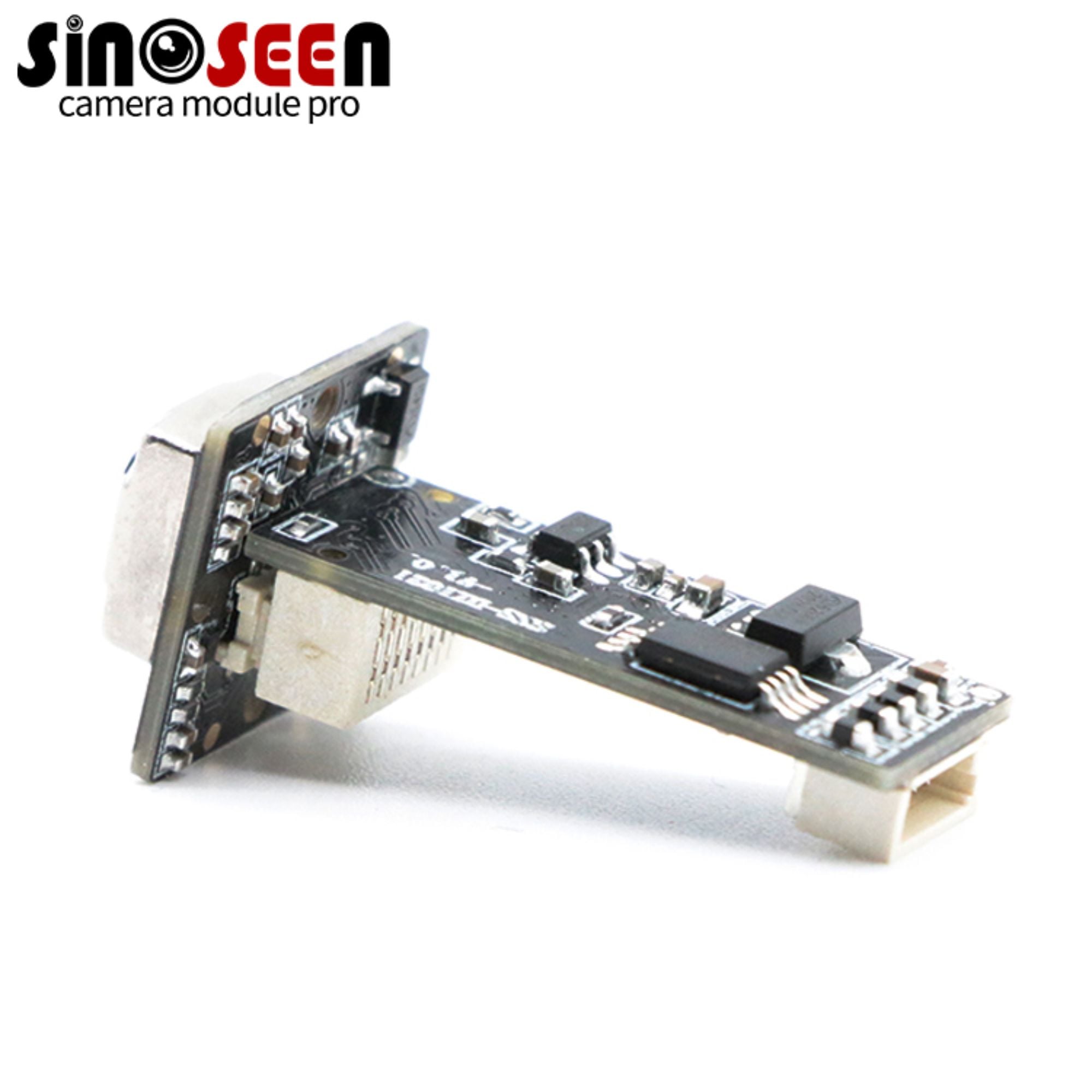

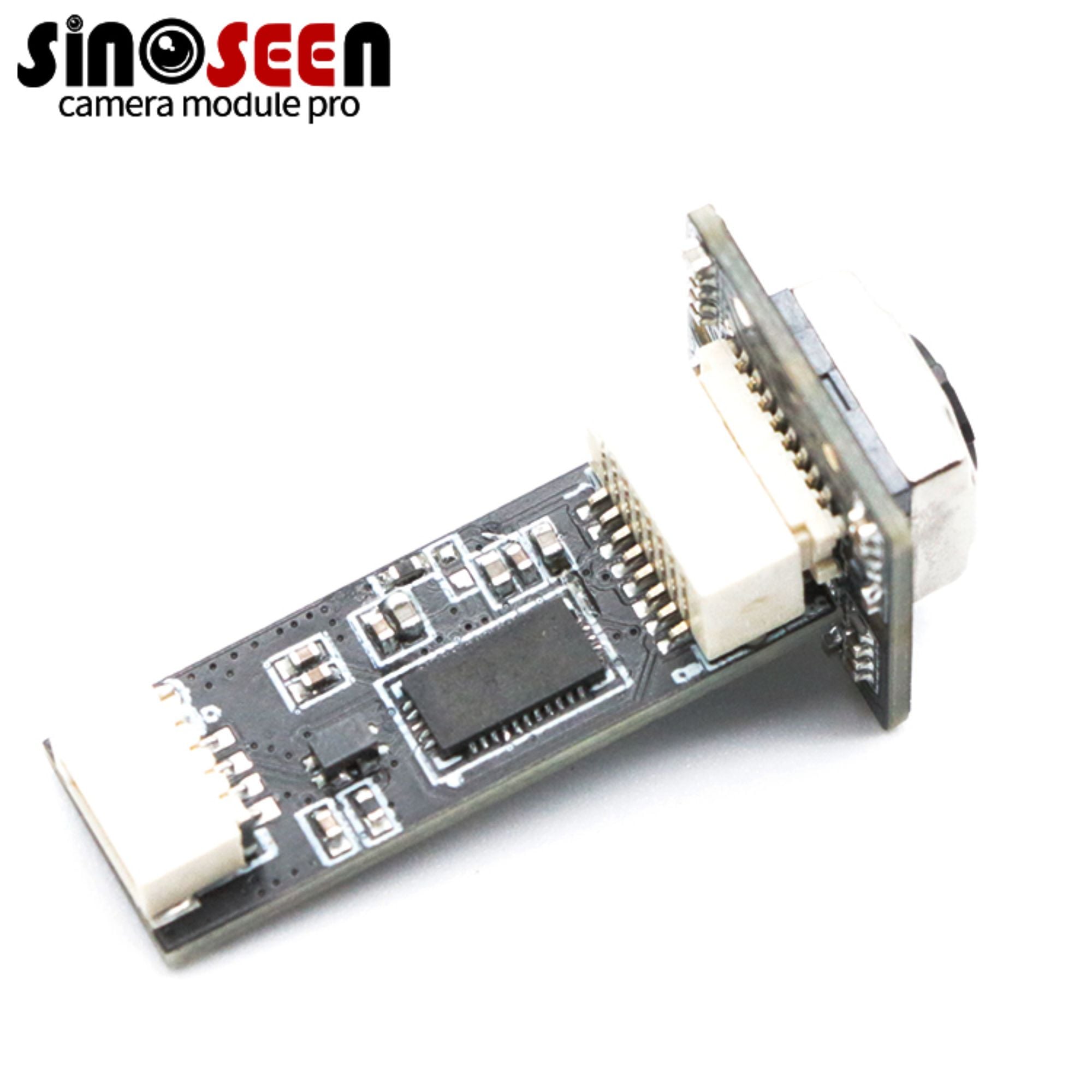

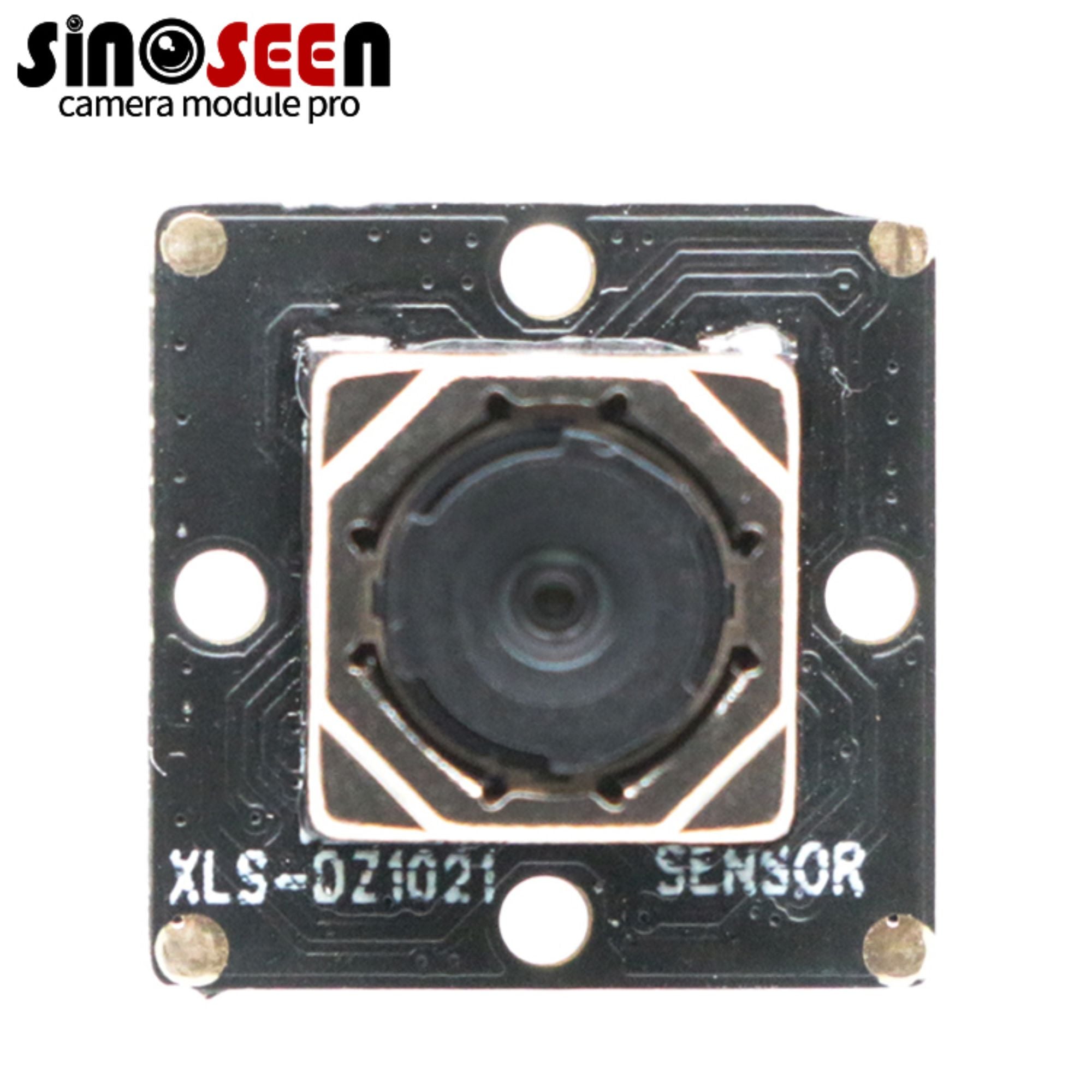

Geniş açılı lens endoskopu USB kamera modülü mini endoskopik global pozlama için ov9281 sensörü 1mp

Geniş açılı lens endoskopu USB kamera modülü mini endoskopik global pozlama için ov9281 sensörü 1mp

Ürün Detayları:

Menşei Yeri:	Shenzhen,Çin
Marka Adı:	Sinoseen
Sertifikasyon:	RoHS
Model Numarası:	Sns-dz1021-v1.0

Ödeme ve Kargo Şartları:

Asgari Sipariş Miktarı:	3
Fiyat:	müzakereye açık
Paketleme Detayları:	Karton kutu içinde tepsilik+elektriksel statik koruyucu poşet
Teslimat Süresi:	2-3 hafta
Ödeme Şartları:	T/T
Tedarik Kapasitesi:	500000 adet/ay

Sorgu

Parametre
İlgili ürünler
Sorgu

Detaylı Bilgi

Tip:	Endoskopik kamera modülü	Sensör:	1/4" omnivision ov9281 cmos
Çözünürlük:	1mp 1280 ((h) x 800 ((v)	Boyutlar:	Özelleştirilebilir
Piksel boyutu:	3μm x 3μm	Odaklama Türü:	Otomatik Odaklama
Arayüz:	USB2.0	Özellik:	Endoskopik modül
Vurgulanan Özellik:	Endoskopik 1 mp kamera modülü Af 1MP kamera modülü Ov9281 sensör endoskopik kamera modülü

Ürün Açıklaması

Bu müşteriler için özel endoskop kamera modülümüz. Sadece siyah beyaz görüntüler çıkaran tek renkli omnivizyon ov9281 cmos sensörü ile donatılmıştır. Kameranın en büyük avantajı, 1280x800'de 120fps yüksek bir kare hızı ve 640x400'de 210fps yüksek bir çözünürlükte destekleme

Kamera, görme sistemleri ve tıbbi endoskopi ekipmanları da dahil olmak üzere tüketici ve tıbbi alanlarda çok çeşitli uygulamalara sahiptir.

Ürün Genel Bakış

Bir inceleme veya görüntüleme cihazı için kamera, ana sistem tarafından belirlenen veri toplama iş akışına uygun şekilde, hedef mesafede kullanışlı ayrıntıları yakalamalıdır. Bu modül, hedef mesafenin değişebileceği projeler için otomatik odaklanma özelliğiyle monokrom görüntü yakalama sunar.

Örnek değerlendirmesi, en küçük görülebilir özellikler, hedef hareketi, aydınlatma ve odaklanma tepkisi gibi unsurları dikkate almalıdır. Kamera, görüntü verilerini sağlar; barkod çözme, nesne tanıma ve ağ üzerinden iletim gibi işlevler ise ana bilgisayar yazılımına ve sistem tasarımına bağlıdır.

Ana Özellikler

Hareket Eden Nesneler İçin Küresel Shutter

Global shutter (küresel kesme) maruziyeti, hareketli nesnelerin geometrisini korumak için satır satır zamanlama kaymasıyla ilişkili olan rolling shutter (kayan kesme) yakalama yönteminden kaynaklanan bozulmaları önler. Hareket bulanıklığını kontrol etmek için yine de kısa maruziyet süresi ve uygun aydınlatma gereklidir.

Kontrast Tabanlı Görevler İçin Monokrom Görüntüleme

Monokrom görüntüler, inceleme ve tarama iş akışları için parlaklık ve kenar bilgisi sağlar. Görev, nesneleri renklerine göre ayırt etmeyi gerektiriyorsa renkli bir kamera seçilmelidir.

Görme Mesafesi Değişikliklerine Otomatik Odaklanma

Otomatik odaklanma, görüntüleme mesafesi değiştiğinde lens odaklamasını ayarlar. Örnek testleri sırasında yansıtıcı veya düşük doku yoğunluğuna sahip hedeflerde kullanılabilir odaklama aralığını, kararlaşma süresini ve performansı doğrulayın.

USB 2.0 Ana Cihaz Bağlantısı

USB arayüzü, görüntü yakalama ve veri yolu gücü için bir bağlantı sağlar. Hedef ana cihaz ve uygulama ile desteklenen yakalama kiplerini ve kamera denetimlerini doğrulayın.

Seçilebilir Çıkış Biçimleri

MJPEG ve YUY2 farklı bant genişliği ve işlem gereksinimleri sunar. Görüntü kalitesi ihtiyaçlarına, mevcut bant genişliğine ve ana cihaz yeteneklerine göre biçimi seçin.

Özellik: USB kamera modülü

Model No	Sns-dz1021-v1.0
Sensör	1/4" omnivision ov9281 cmos
Piksel	1 mega piksel
En etkili pikseller	1280 ((h) x 800 ((v)
Piksel Boyutu	3μm x 3μm
Görüntü alanı	3896um ((h) x 2453um (v)
Sıkıştırma biçimi	MJPG / YUY2
Çözünürlük ve kare hızı	Yukarıdakiye bak
Kapak tipi	Global Shutter
Kroma	B&w, tek renkli
Odak türü	otomatik Odaklama
S/N Oranı	Tdb
Dinamik aralık	Tdb
Karanlık akım	80e-/s
Arayüz Türü	Yüksek hızlı USB2.0
Ayarlanabilir parametreler	Parlaklık/kontras/renk doyması/duruş/karar/ Gamma/beyaz dengesi/ekspozisyon
Ses frekansı	Opsiyonel
Güç Kaynağı	USB otobüs gücü
Güç Tüketimi	DC 5v, 180mw
Ana çip	DSP/sensör/flash
Otomatik maruziyet kontrolü	DESTEK
Otomatik beyaz dengesi	DESTEK
Otomatik kazanç kontrolü	DESTEK
Boyut	Özelleştirilebilir
Depolama Sıcaklığı	0°C'den 50°C'ye kadar
Çalışma Sıcaklığı	-30°C'den +85°C'ye kadar
USB kablosu uzunluğu	Varsayılan
Desteklenen İşletim Sistemi	Winxp/vista/win7/win8/win10 Linux ile uvc ((linux-2.6.26'dan yukarı) Mac-os x 10.4.8 veya daha sonraki Android 4.0 veya üstü UVC ile

Wide-Angle-Lens-Endoscope-Usb-Camera-OV9281

OEM/ODM Özelleştirme ve Geliştirme Süreci

Kamerayı Entegrasyon Gereksinimlerinize Uygun Hale Getirin

Uygun bir kamera yapılandırması hem görüntüleme görevini hem de cihaz yapısını karşılamalıdır. Sinoseen, OEM/ODM kamera modülü hizmetleri sunar ve optik düzen, esnek devre yerleşimi, bağlantı düzeni ve desteklenen çalışma yapılandırması konularında değişiklikleri değerlendirebilir.

Proje Gereksinimi	Mühendislik İncelemesi İçin Alanlar	Sağlanacak Bilgiler
Kamera muhafaza içine sığmıyor	Kamera başı yerleştirilmesi, FPC şeması ve yönlendirilmesi	Mekanik çizimler ve mevcut alan
kapak alanı veya çalışma mesafesi uygun değil	Lens seçimi, görüş açısı ve odak ayarı	Hedef boyutları ve yakalama mesafesi
Ana birim bağlantısı standart tasarımdan farklıdır	Bağlantı elemanı, pin ataması ve arayüz yapılandırması	Ana birim özellikleri ve bağlantı gereksinimleri
Hareketli hedefler daha keskin yakalama gerektirir	Pozlama, aydınlatma ve desteklenen kare hızı modları	hedef hızı, örnek görüntüler ve aydınlatma koşulları
proje, kızılötesi görüntüleme gerektirmektedir	Filtre ve lens uyumluluğu	Aydınlatma dalga boyu ve görüntüleme gereksinimleri

Mühendislik incelemesi sonrasında özelleştirme uygulanabilirliği, geliştirme kapsamı, maliyet ve teslim süresi onaylanır.

Özelleştirme Süreci

Adım 1 — Gereksinimlerinizi Paylaşın

Uygulamayı, ana platformu, gerekli çözünürlüğü ve kare hızını, çalışma mesafesini, montaj alanını ve tahmini miktarı belirtin.

Adım 2 — Yapılandırmayı İnceleyin

Sensörün çalışma modunu, arayüzünü, lensini ve mekanik düzenlemesini değerlendirin. Hedef cihaz için gerekli herhangi bir değişikliği belirleyin.

Adım 3 — Çizimleri ve Değerlendirme Kriterlerini Onaylayın

Prototip üretimi öncesinde yapılandırma, bağlantı ayrıntıları, mekanik revizyonu ve örnek kabul şartlarını birlikte kararlaştırın.

Adım 4 — Örnekleri Değerlendirin

Görüntü kalitesini, sürekli kare hızını, pozlama davranışını, ana bilgisayar entegrasyonunu ve mekanik uyumu gerçek çalışma ortamında test edin.

Adım 5 — Üretim Yapılandırmasını Onaylayın

Toplu üretim başlamadan önce kabul edilen örneği, çizimleri, optik bileşenleri ve çalışma yapılandırmasını onaylayın.

Çizimlerinizi ve Görüntüleme Gereksinimlerinizi Gönderin

Sinoseen Hakkında

Shenzhen Sinoseen Technology Co., Ltd., Haziran 2016’da kuruldu ve CMOS kamera modülü tasarımı, geliştirilmesi, üretimi ve OEM/ODM hizmetleri konusunda uzmanlaşmıştır.

Ürün yelpazesi USB, MIPI ve DVP kamera modüllerini içerir; hizmetleri geliştirme aşamasından üretim ve satış sonrası destek süreçlerine kadar uzanır.

Gömülü görüş projeleri için Sinoseen, müşterilerle görüntüleme görevini yanı sıra mekanik ve elektriksel entegrasyon gereksinimlerini birlikte değerlendirmektedir. Bu, üretim onayı verilmeden önce amaçlanan cihazda değerlendirilebilecek bir kamera yapılandırmasının tanımlanmasına yardımcı olur.

Belgeler ve Fikri Mülkiyet

Sinoseen’in belgeleri, kalite yönetim kayıtlarını, ürün uyumluluk belgelerini, yazılım telif haklarını ve faydalı model patentlerini içerir. Kamera modülü projeniz için lütfen seçilen model ve yapılandırmaya uygulanabilir güncel belgeleri, ilgili CE, FCC veya RoHS belgeleri de dahil olmak üzere talep edin.

Sıkça Sorulan Sorular

S1: Bu modül renkli görüntüler üretir mi?

Hayır. Bu yapılandırma monokrom görüntüler üretir. Parlaklık, kontrast, şekiller ve desenler temelli görevler için tasarlanmıştır.

S2: Küresel kesme (global shutter), hareket bulanıklığını ortadan kaldırır mı?

Hayır. Küresel kesme, kaymalı kesme bozulmasını (rolling shutter distortion) azaltır; ancak hareket bulanıklığı, pozlama süresine ve hedef hızına bağlı olarak devam eder. Aydınlatma ve pozlama süreleri buna göre seçilmelidir.

Soru 3: Maksimum kare hızı nedir?

Sağlanan firmware için çözünürlük ve kare hızı tablosunu talep edin. Başarılabilecek hız, çıkış formatına, pozlama ayarlarına ve ana sistemine bağlıdır.

Soru 4: Minimum otomatik odaklanma mesafesi nedir?

Mevcut listede minimum çalışma mesafesi belirtilmemiştir. Lens konfigürasyonunun değerlendirilebilmesi için gereken mesafeyi ve hedef boyutunu paylaşın.
