Ov7725 kameramodul högpresterande 0,3 mp vga cmos-sensor för höghastighetskopiering i låg ljusstyrka

Detaljinformation

Produktbeskrivning

Sinoseen ov7725-kameramodulen har den avancerade omnivision ov7725-bildsensorn, som ger enastående prestanda vid lågt ljus och hög bildhastighet. Denna cmos vga-kamera stöder ett brett spektrum av bildformat och upplösningar, inklusive vga, qvga och mer, med
Uppgradera ditt projekt med Sinoseens ov7725 kamera för överlägsen bildbehandling under alla förhållanden.

Produktöversikt

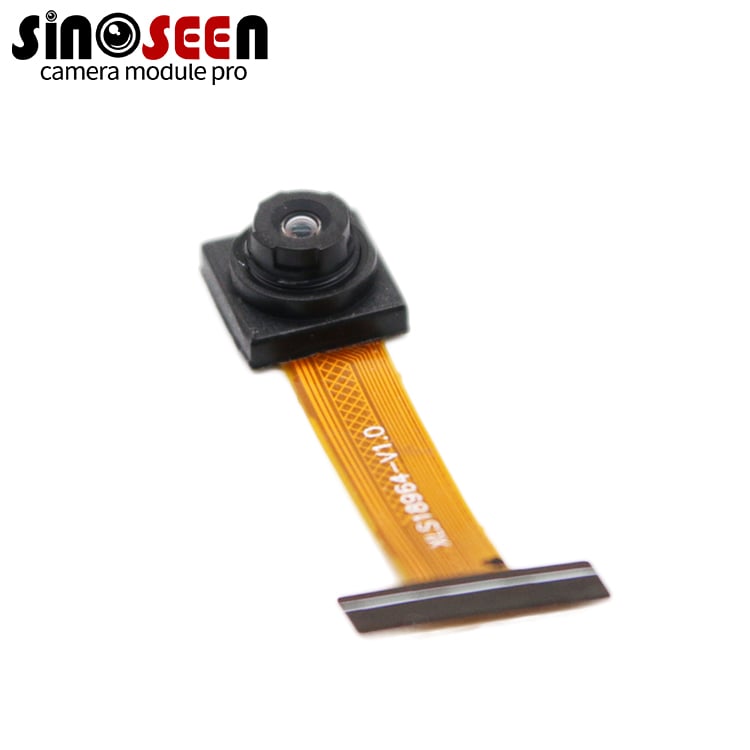

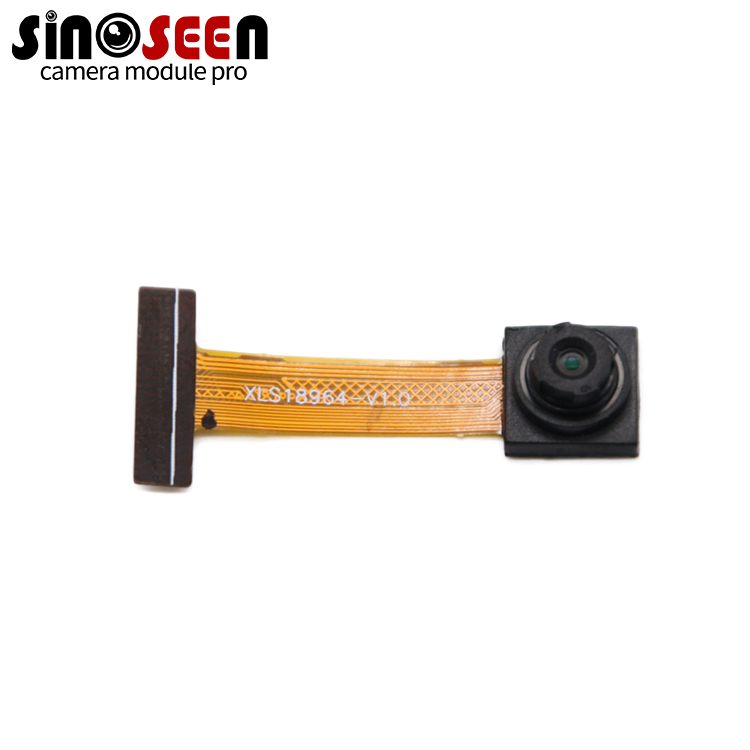

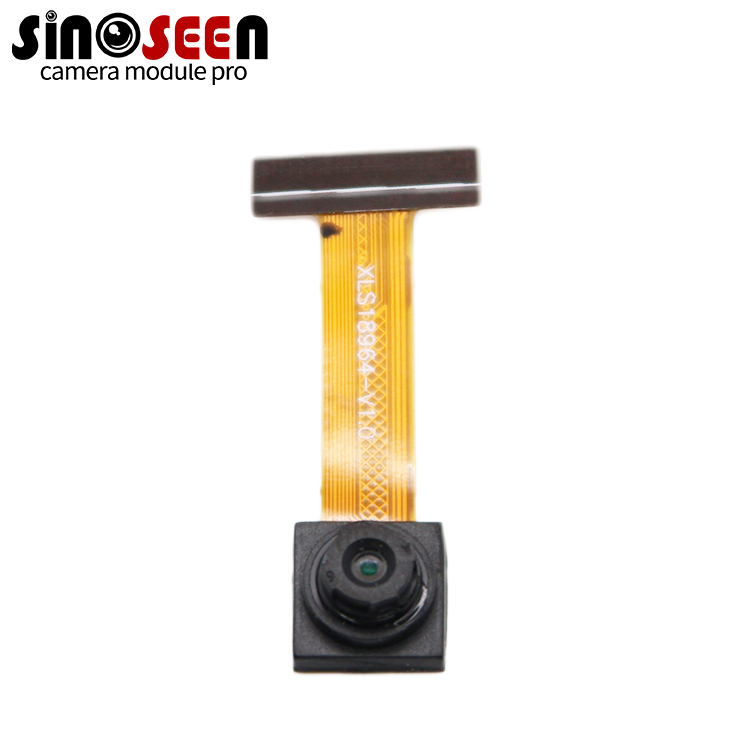

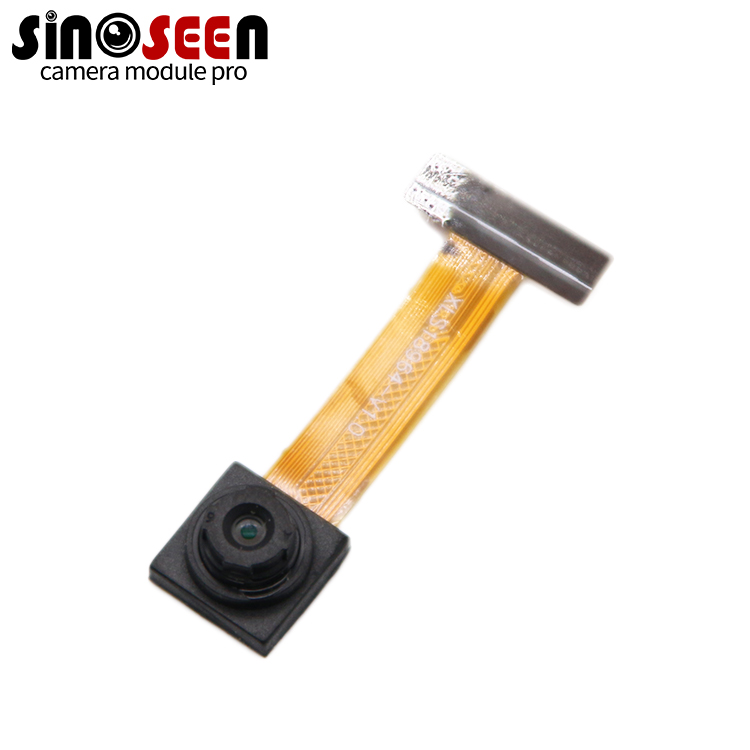

Byggd kring den 1/4-tums OV7725 CMOS-sensorn kombinerar denna modul VGA-bildinfångning med en integrerad bildprocessor. Dess 6,0 μm-pixlar och automatiska bildkontroller ger en grund för färginfångning under varierande belysningsförhållanden. Exponering, förstärkning och vitbalansinställningar kan konfigureras via SCCB-kontrollgränssnittet.

Modulen använder ett DVP-gränssnitt för bildöverföring till en kompatibel värd. Den angivna kamerabasen mäter 8 × 8 mm, med en total höjd på 5,1 ±0,2 mm. En fastfokuserad optisk konfiguration stödjer applikationer med en definierad betraktningsavstånd, medan det 100°-diagonala synfältet ger bred scenöversikt. Det faktiska arbetsavståndet och bildupplösningen bör utvärderas med den valda linsern och målscenen.

Viktiga funktioner

VGA-färgbildinfångning

Infångar bilder med upplösningen 640 × 480 för observation, förhandsgranskning och grundläggande visuell analys där VGA-upplösningen är tillräcklig.

Kompakt mekanisk design

En kamerabas på 8 × 8 mm och en total höjd på 5,1 ± 0,2 mm möjliggör integration i kompakta monteringar. Fullständiga monteringsmått beror på FPC- och kontaktkonfigurationen.

DVP-bildöverföring och SCCB-styrning

Använder DVP för bilddataöverföring och SCCB för sensorinställning. Värdintegration kräver kompatibla elektriska nivåer, bennummerering och gränssnittstider.

Integrerad bildbehandling

Sensorfunktioner inkluderar automatisk belystning, automatisk förstärkning, automatisk vitbalans, brusreducering och defektkorrektion. Bildinställningar kan justeras för de avsedda belysningsförhållandena.

Fast fokus med ett brett synfält

Den angivna linssystemet erbjuder ett diagonalt synfält på 100° ± 3°. Fast fokus är lämpligt för installationer med en definierad målavstånd och undviker behovet av autofocusstyrning.

VGA-sensoroperation upp till 60 bilder per sekund

OV7725 stödjer upp till 60 bilder per sekund vid VGA-upplösning. Levererad bildfrekvens beror på klockinställningar, exponering, utdataformat och värdens bildinfångningssystem.

Tillämpningsområden

Ansiktskännande : Ansiktsidentifiering för åtkomstkontroll.
QR-kodbetalning : Kodavbildning för avkodning.
VR-enheter : Visuell inmatning för rörelseuppföljning.
Hög hastighetsuppföljning : Avbildning av rörliga objekt.
Terminalavläsning : Dokument- och streckkodsavbildning.
Robotvision : Bilder för positionering och styrning.
Säkerhet och smart hem : Övervakning inomhus och utomhus.
Insamling av AI-träningsdata : Bildinfångning för AI-datasets.
Medicinsk och livsvetenskaplig bildbehandling : Bildinfångning för mikroskopi och forskning.

OEM/ODM-anpassning och utvecklingsprocess

Anpassa kameran efter dina integrationskrav

En lämplig kamerakonfiguration måste passa både avbildningsuppgiften och enhetens konstruktion. Sinoseen erbjuder OEM/ODM-kameramodultjänster och kan bedöma ändringar i den optiska uppställningen, flexibla kretskortets layout, anslutningsanordning och stödd driftskonfiguration.

Anpassningsmöjligheter, utvecklingsomfattning, kostnad och ledtid bekräftas efter teknisk granskning.

Anpassningsprocess

Steg 1 — Dela dina krav

Ange applikationen, värdplattformen, önskad upplösning och bildfrekvens, arbetsavstånd, installationsutrymme och uppskattad kvantitet.

Steg 2 — Granska konfigurationen

Bedöm sensorns driftläge, gränssnitt, objektiv och mekanisk anordning. Identifiera eventuella ändringar som krävs för målenheten.

Steg 3 — Bekräfta ritningar och utvärderingskriterier

Kom överens om konfiguration, anslutningsdetaljer, mekanisk revision och krav för provexemplars godkännande innan prototypframställning.

Steg 4 – Utvärdera prov

Testa bildkvalitet, konstant bildfrekvens, exponeringsbeteende, värdintegration och mekanisk passform i den faktiska driftsmiljön.

Steg 5 – Godkänn produktionskonfigurationen

Bekräfta det godkända provet, ritningarna, optiska komponenterna och driftskonfigurationen innan volymproduktion påbörjas.

Skicka dina ritningar och bildkrav

Om Sinoseen

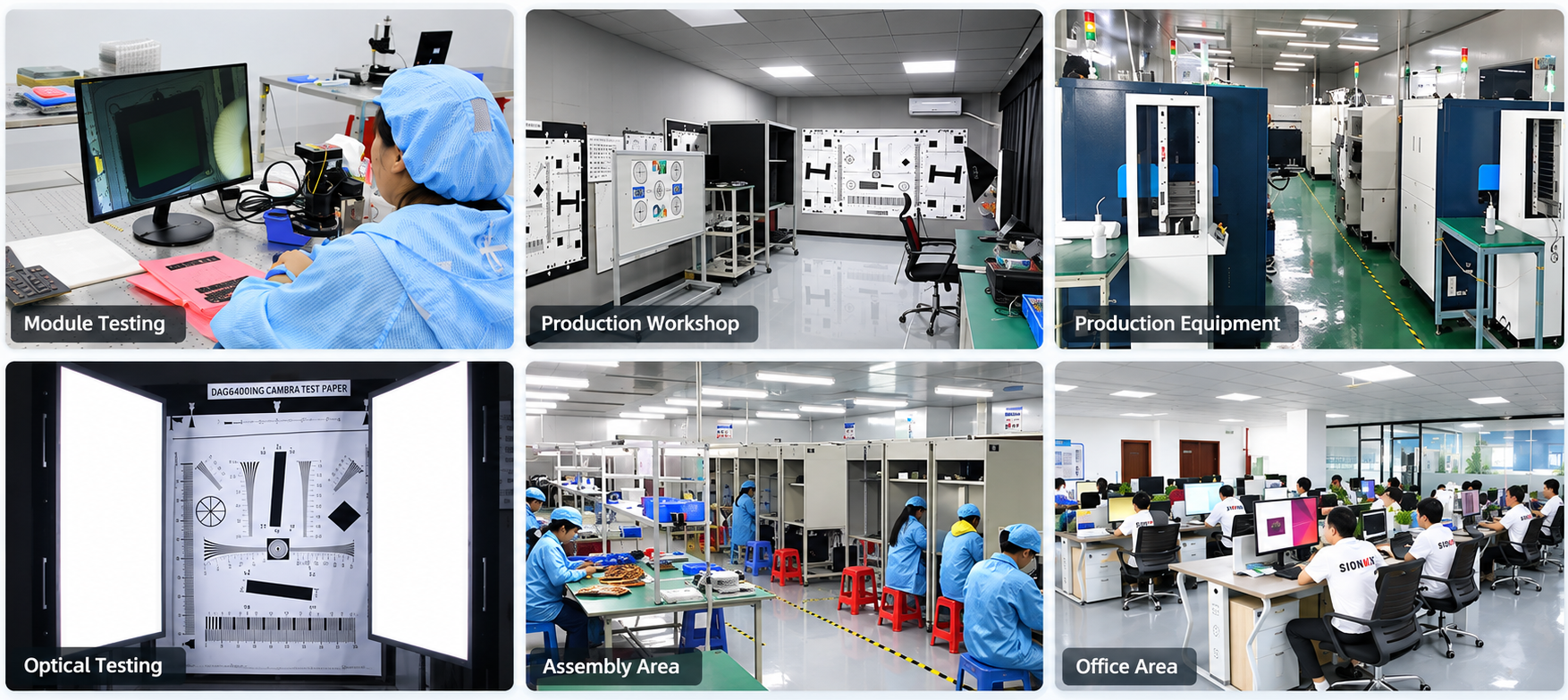

Shenzhen Sinoseen Technology Co., Ltd. grundades i juni 2016 och specialiserar sig på design, utveckling, tillverkning samt OEM/ODM-tjänster för CMOS-kameramoduler.

Företagets produktportfölj omfattar USB-, MIPI- och DVP-kameramoduler, med tjänster som sträcker sig från utveckling via tillverkning till support efter försäljning.

För inbyggda visionprojekt samarbetar Sinoseen med kunder för att bedöma bilduppgiften tillsammans med mekaniska och elektriska integrationskrav. Detta hjälper till att definiera en kamerakonfiguration som kan utvärderas i den avsedda enheten innan produktionen godkänns.

Certifieringar och immateriella rättigheter

Sinoseens dokumentation inkluderar kvalitetsstyrningsregister, produktöverensstämmelser, programvarurättigheter och användningsmodellpatent. För ditt kameramodulprojekt begär du de aktuella dokumenten som gäller för den valda modellen och konfigurationen, inklusive relevant CE-, FCC- eller RoHS-dokumentation.

Vanliga frågor

Q1. Vilken upplösning ger denna OV7725-kameramodul?
Modulen ger 640 × 480 VGA-bilder, motsvarande cirka 0,3 megapixel.

Q2. Kan den leverera 60 bilder per sekund (fps) i VGA-upplösning?
Sensorn stödjer VGA-drift upp till 60 fps. Den tillgängliga bildfrekvensen i ditt system beror på modulens konfiguration, exponeringsinställningar och värdens möjlighet att ta emot bilder.

Q3. Kan denna modul anslutas direkt till en dator via USB?
Detta är en DVP-kameramodul den kräver ett kompatibelt värdgränssnitt eller en lämplig bridge-lösning för anslutning via USB.

Q4. Stödjer kameran autofokus?
Den angivna konfigurationen använder ett fastfokusobjektiv. Den avsedda arbetsavståndet bör verifieras under objektivval och provutvärdering.

Q5. Kan den användas för termisk bildning eller temperaturmätning?
Ingen funktion för termisk bildning eller temperaturmätning ingår i den angivna konfigurationen. Modulen registrerar konventionella färgbilder.
