Мини 0.3MP MIPI камера модул ГЦ0308 сензор 640х480

Мини 0.3MP MIPI камера модул ГЦ0308 сензор 640х480

Детаљи производа:

Место порекла:	Шенжен, Кина
Име бренда:	Синосеен
Сертификација:	РОХС
Број модела:	ХЛС-11161-В1.0

Услови плаћања и испоруке:

Минимална количина наруџбе:	3
Цена:	преговарајући
Детаљи о паковању:	Трей+Анти-статичка врећа у картонској кутији
Време испоруке:	2-3 недеље
Услови плаћања:	Т/Т
Способност снабдевања:	500000 комада/месец

Истрага

Параметри
Сродне производе
Истрага

Детаљна информација

Уколико је потребно:	0.3МП Модул камере	Сензор:	1/6.5" GC0308
Резолуција:	ХД 648 ((Х) Х488 ((В)	Димензије:	(усавршава се)
Фов објектива:	70° (неопходно)	Тип фокуса:	Фиксирана фокус
Интерфејс:	УСБ2.0	Особност:	Мала потрошња енергије
Висока светлост:	kameraski modul 0.3MP MIPI , Kameraski modul sa senzorom GC0308 MIPI , Mini kameraski modul 640x480

Опис производа

Predstavljamo vam naš mini 0.3MP GC0308 MIPI kameraski modul, dizajniran za efikasno snimanje siskih slika uz nisku potrošnju energije. Sa maksimalnim rezolucijom od 640x480 i veličinom piksela od 3.4µm x 3.4µm, obezbeđuje jasne i detaljne slike za različite primene.

Nadograđen elektronskim rolirajućim zatvaračem, ovaj kameraski modul bez prekida radi brzinom od 30 slika u sekundi pri rezoluciji 640x480, a brzinom od 60 slika u sekundi pri rezoluciji 320x240. Njegova fleksibilnost se proširuje na različite uređaje, uključujući mobilne telefone, notebookove, sistemsko opreme za bezbednost i industrijske primene.

Kompaktna dimenzija od 30mm x 25mm omogućava laganu integraciju u širok spektar sistema, dok USB2.0 sučelje osigurava kompatibilnost sa više operativnih sistema, uključujući Windows, Linux, macOS i Android.

Искусите побољшане могућности снимања са нашим ГЦ0308 МИПИ Модулом за камеру, који нуди поузданост и перформансе у компактном фактору облика. Идеално за апликације у којима су неопходне ниска потрошња енергије и висококвалитетна слика.

Карактеристике производа

Комплектна механичка конструкција

Мали оптички монтаж помаже да се у уређају задржи више простора за друге компоненте. Користити комплетан механички цртеж да провериш ФПЦ рутинга, положај конектора и просветљење за инсталацију.

ВГА сликање за основне визуелне задатке

Слика од 640 × 480 има око 0,3 милиона пиксела. За задате које не захтевају фино детаљно снимање, ово пружа практичну величину слике са мање пиксела за пренос и обраду од формата веће резолуције на истој брзини кадрова и формату пиксела.

Интегрисана обрада слика

Сензор је уграђен у ИСП који подржава аутоматску експозицију и баланс беле боје. Ове функције помажу да се осветљеност слике и баланс боја прилагоде променама у осветљењу сцене.

Формати излаза више сензора

Додатне информације о сензору наведу Бајерске РГБ, РГБ565 и ИЦбЦр 4:2:2 формат. Изаберите конфигурацију модула и излазни режим како би одговарали капацитетима за снимање и обраду хоста.

85° Дијагонална покривеност сцене

Конфигурација снабдеване сочиве одређује дијагонално поле вида од 85° ± 3°. Проверите стварну покривеност на планираној радној удаљености приликом позиционирања камере.

Спецификација: kameraski modul 0.3MP MIPI

Број модела	ХЛС-11161-В1.0
Сензор	1/ 6.5 ГалаксиЦоре ГЦ0308
Пиксели	0,3 Мега пиксела
Најефикаснији пиксели	640 (Х) х 480 (В)
Величина пиксела	3,4μм х 3,4μм
Формат компресије	Само у YUY2
Разрешавање и стопа кадра	640x480@30fps; 352x288@30fps; 320x240@30fps; 176x144@30fps; 160x120@30 кадрова у секундама;
Тип затвора	Електронска роллер лустра
Тип фокуса	Фиксирана фокус
Однос С/Н	49 дБ
Динамички опсег	55 дБ
Осетљивост	3300мВ/лукс-сек
Тип интерфејса	УСБ2.0
Параметри који се могу подешавати	Светлост/контраст/ситост боје/очињивање/Гамма
Аудио фреквенција	Неопходно
Фов објектива	Подетални 60° (по жељи)
Величина нита сочива	М12*П0.5 (неопходно)
Податак енергије	УПРАВЛЕНО УСБУС БУС
Потрошња енергије	ДЦ 5В, 70мВт
Главни чип	ДСП/СЕНСОР/ФЛАСХ
Контрола аутоматске изложености (АЕК)	НЕ подршка
Автоматска бијела биља (АЕБ)	НЕ подршка
Автоматска контрола добитка (АГЦ)	НЕ подршка
Димензија	30мм х 25мм
Температура складиштења	-30°C до 80°C
Оперативна температура	0°C до 60°C
Дужина USB кабела	Поуздан
ОС подршке	ВинЕКСП/Виста/Вин7/Вин8/Вин10 Линукс са УВЦ ((пре линукс-2.6.26) MAC-OS X 10.4.8 или новији Андроид 4.0 или новији са УВЦ

GC0308-Sensor-Mini-0.3MP MIPI-Camera-Module-640x480

Поље примене

Признавање лица : Снимање лица за контролу приступа.
Плаћање ЦР кодом : Кодски снимак за декодирање.
VR уређаји : Визуални улаз за праћење кретања.
Врховно брзо праћење : Слика покретних објеката.
Скенер терминала : Слика документа и баркода.
Роботско видљење : Слике за позиционирање и вођење.
Безбедност и паметна кућа : Контрола унутрашњости и споља.
Прикупљање података о обуци ИИ : Слика за снимање за ИИ сетове података.
Медицинско и биолошко снимање : Слика за микроскопију и истраживање.

Процес прилагођавања и развоја OEM/ODM произвођача

Успоредите камеру са вашим захтевима за интеграцију

Одговарајућа конфигурација камере мора одговарати и задатак снимања и структуру уређаја. Синосеен пружа услуге ОЕМ / ОДМ модула камере и може да процени промене оптичке поставке, распореда флексибилних кола, распореда повезивања и подржане оперативне конфигурације.

Захтев пројекта	Области за инжењерски преглед	Информације које треба да се пруже
Камера се не уклапа у кутију	Поставка главе камере, ОКФ контур и рутин	Механички цртежи и доступно место
цене покривеност или радна удаљеност није погодна	Избор објектива, видно поље и подешавање фокуса	Димензије циљева и удаљеност за улазак
Хост повезаност се разликује од стандардног дизајна	Коннектор, додељање пин и конфигурација интерфејса	Спецификације хоста и захтеви за повезивање
Покретни циљеви захтевају оштре уловке	Изложеност, осветљење и поддржани режими брзине кадра	брзина снимања, слике узорка и услови осветљења
пројекат захтева инфрацрвену снимање	Употреба филтера и сочива	Захтеви за таласну дужину осветљења и снимање

Изводљивост прилагођавања, обим развоја, трошкови и време за реализацију се потврђују након инжењерског прегледа.

Процес прилагођавања

Корак 1 — Поделите своје захтеве

Укажите апликацију, хост платформу, потребну резолуцију и брзину кадра, радну удаљеност, простор за инсталацију и процењену количину.

Корак 2 Прегледајте конфигурацију

Процењује се режим рада сензора, интерфејс, лећа и механички распоред. Укажите све промене потребне за циљни уређај.

Корак 3 Потврдити цртање и критеријуме за процену

Договарајте о конфигурацији, детаљима повезивања, механичкој ревизији и захтевима за прихватање узорка пре производње прототипа.

Корак 4 Процени узорке

Испитајте квалитет слике, трајну брзину кадра, понашање експозиције, интеграцију домаћина и механичку прилагодљивост у стварном оперативном окружењу.

Корак 5 — Одобравање конфигурације производње

Потврдити прихваћену пробу, цртеже, оптичке компоненте и оперативну конфигурацију пре него што се настави са производњом у величини.

Пошаљите своје цртеже и захтеве за слике

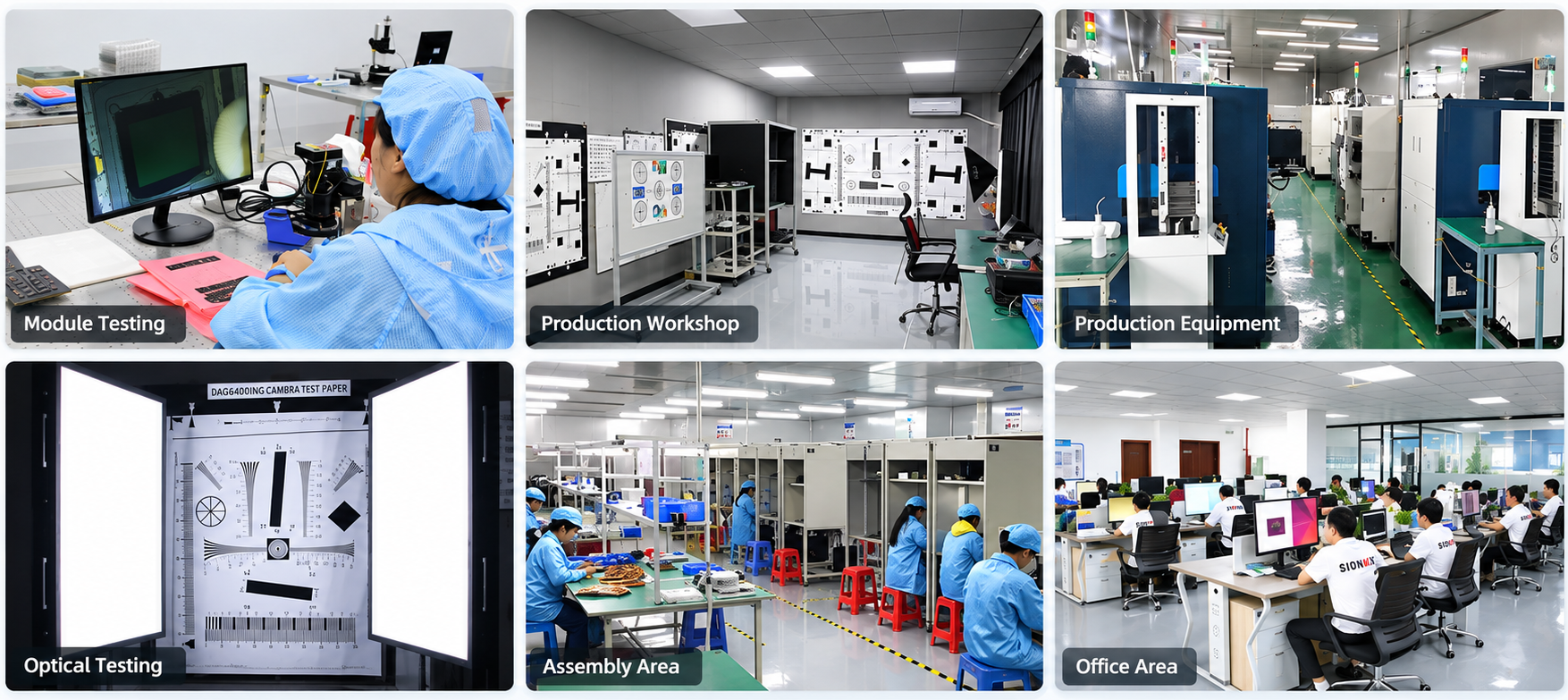

О Синосеену

Компанија Shenzhen Sinoseen Technology Co., Ltd. основана је у јуну 2016. године и специјализована је за дизајн, развој, производњу и OEM/ODM услуге CMOS модула камера.

Његов портфолио производа укључује USB, MIPI и DVP модуле камера, са услугама које се протежу од развоја, преко производње, до постпродајне подршке.

За пројекте уграђеног вида, Sinoseen сарађује са купцима како би проценио задатак снимања, заједно са захтевима за механичку и електричну интеграцију. Ово помаже у дефинисању конфигурације камере која се може проценити у предвиђеном уређају пре одобрења за производњу.

Сертификације и интелектуална сопственост

Синосенова документација обухвата евиденцију о управљању квалитетом, документацију о усклађености производа, ауторска права на софтвер и патенте за корисне моделе. За ваш пројекат модула камере, затражите актуелну документацију која се односи на изабрани модел и конфигурацију, укључујући релевантну CE, FCC или RoHS документацију.

Често постављана питања

П1: Да ли је ово ХД камера модул?

То је VGA модул камере са величином излаза 640 × 480. Процени да ли ова резолуција садржи ниво детаља који је потребан за вашу апликацију.

П2: Зашто се у спецификацији такође наводи 648 × 488?

648 × 488 је масив активних пиксела сензора који је наведен у достављеним информацијама. Излаз ВГА је 640 × 480. Величина масива и величина излазне слике треба да буду одвојене

П3: Да ли је величина од 6,5 × 6,5 мм укључена ФПЦ и конектор?

Ова димензија описује базу. Користите комплетни цртеж монтаже да бисте одредили простор потребан за ФПЦ, коннектор и монтажни аранжман.

П4: Могу ли га директно повезати са мојом развојном таблом?

Компатибилност зависи од интерфејса модула, извора конектора, нивоа напона, времена и подршке софтвера. Подајте информације о свом одбору за преглед компатибилности.
