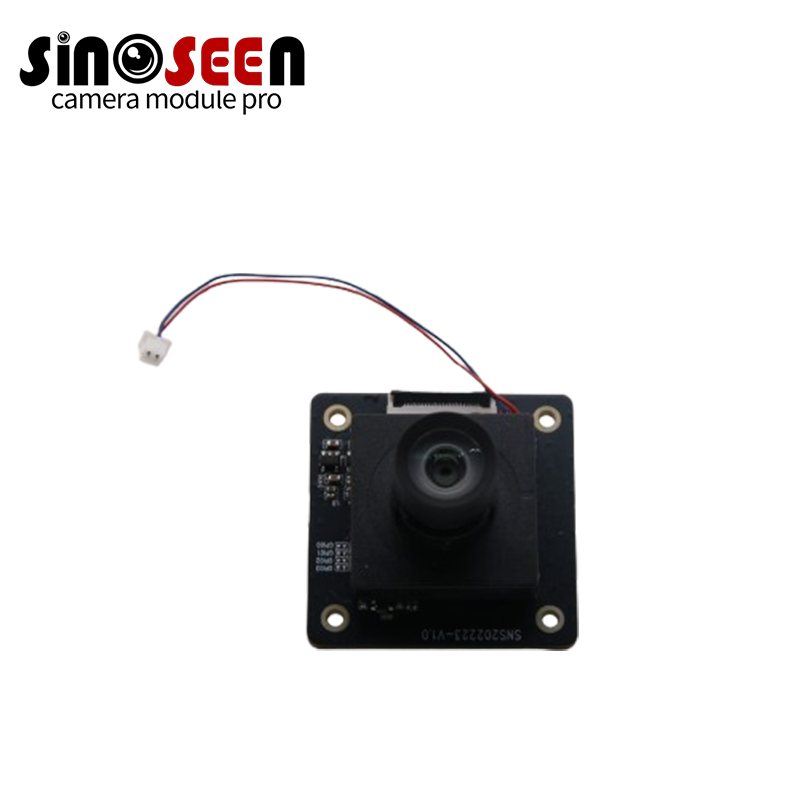

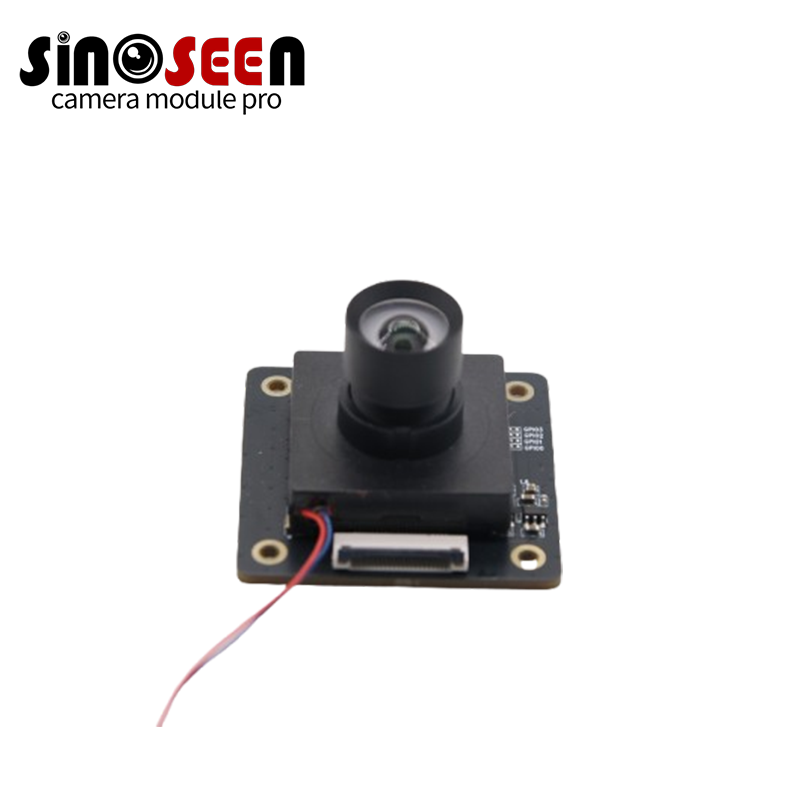

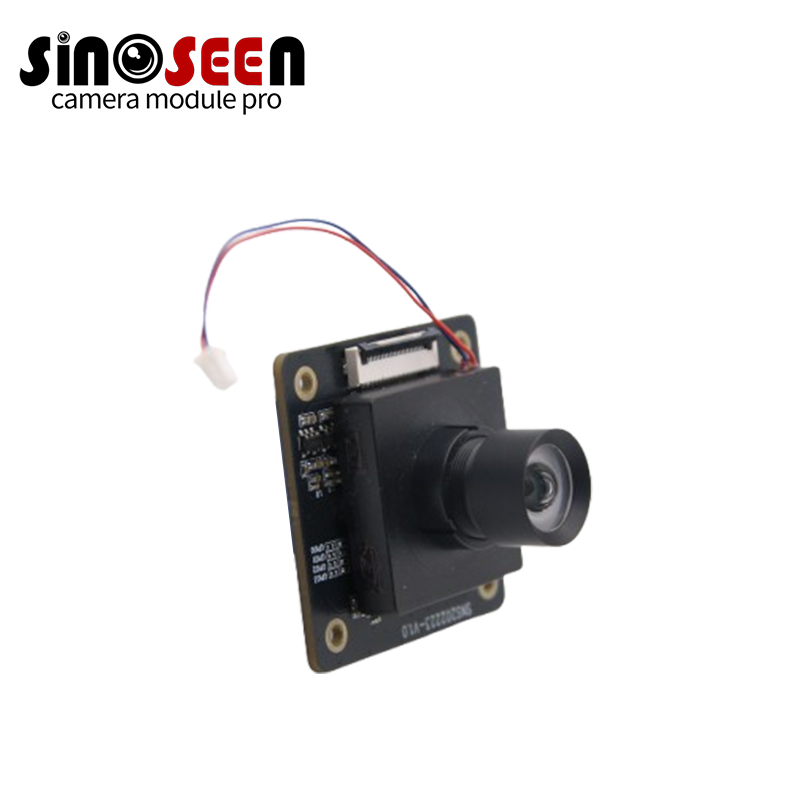

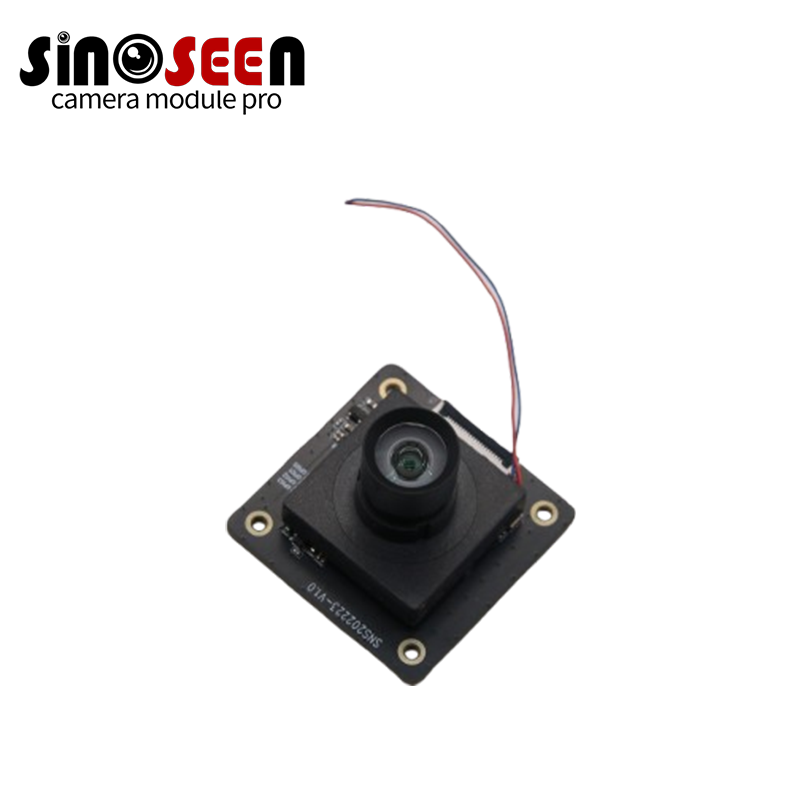

Moduł kamery AR2020 20 MP 1/1,8" BSI MIPI

Szczegóły produktu:

Miejsce pochodzenia:	Shenzhen, Chiny
Nazwa marki:	Wątek
Certyfikacja:	RoHS
Numer modelu:	SNS202223-V1.0

Warunki płatności i wysyłki:

Minimalna ilość zamówienia:	3
Cena:	negocjowalne
Szczegóły opakowania:	Tacka+pakuch antystatyczny w kartonie
Czas dostawy:	2-3 tygodnie
Warunki płatności:	T/T
Zdolność dostaw:	500000 sztuk/miesiąc

Zapytanie

Parametr
Produkty powiązane
Zapytanie

Moduł kamery Premium AR2020: 20 MP 1/1,8" BSI z 60 fps i ulepszonymi czujnikami podczerwieni (NIR)

W erze nadwyżsokiej rozdzielczości inteligentnych systemów wizyjnych moduł kamery AR2020 od onsemi reprezentuje szczyt technologii obrazowania 20-megapikselowego. Dzięki dużemu czujnikowi tylniej oświetlenia (BSI) o wymiarach 1/1,8 cala z aktywną matrycą 5120×3840 pikseli i rozstawem pikseli 1,4 μm, moduł osiąga 60 klatek na sekundę w trybie liniowym oraz 30 klatek na sekundę w trybie HDR z przeplotem linii (LI-HDR) ^[1], oferując jednocześnie najwyższą w swojej klasie czułość na podczerwień. W miarę jak światowy rynek modułów kamer o wysokiej rozdzielczości (>12 MP) ma rosnąć w tempie średniorocznym (CAGR) wynoszącym 13,6% do roku 2030 ^[2], nasze moduł kamery 20 MP AR2020 zapewniają programistom B2B niezrównane detale dla aplikacji w zakresie inteligentnych miast i przemysłu.

Obsługując do 2×4-liniowego interfejsu MIPI CSI-2 przy prędkości 2 Gbps/linię, moduł kamery MIPI AR2020 gwarantuje płynną integrację z platformami o dużej przepustowości. Przedsiębiorstwa zakupujące hurtowy moduł kamery AR2020 wolumeny korzystają z długoterminowej dostępności, podczas gdy zamówienie modułu kamery ar2020 usługi oferują dostosowaną optykę, długość FPC oraz strojenie HDR dla specjalistycznych moduł kamery ar2020 o wysokiej rozdzielczości wdrożeń.

KLUCZOWE ZALETY PRODUKTU

Prawdziwa rozdzielczość 20 MP: macierz aktywna 5120×3840 z pikselami BSI 1,4 μm zapewniająca wyjątkową szczegółowość i wydajność w warunkach słabego oświetlenia.
Bardzo wysoka częstotliwość klatek: 60 fps w pełnej rozdzielczości trybu liniowego i 30 fps LI-HDR – idealne do moduł kamery ar2020 o wysokiej rozdzielczości analizy ruchu.
Ulepszona odpowiedź NIR: Znacznie poprawiona wydajność kwantowa w zakresie 850–940 nm dla widzenia nocnego i czujników głębi.
Elastyczna konfiguracja MIPI: obsługa od 1×1 do 2×4 kanałów z prędkością 2 Gbps/kanał – zapewnia przyszłościową kompatybilność moduł kamery MIPI AR2020 platformy.
Zaawansowane funkcje wbudowane w układ: SmartROI, skalowanie, kompresja i czujnik temperatury zmniejszają obciążenie procesora głównego.

Specyfikacje produktu

Parametr	Specyfikacja
Transduktor	onsemi AR2020 1/1.8" BSI CMOS
Aktywne piksele	5120 × 3840 (20 MP)
Rozmiar piksela	1,4 μm × 1,4 μm
Format optyczny	1 / 1,8 cala
Częstotliwość klatek	60 fps (liniowy) · 30 fps (LI-HDR)
Interfejs wyjściowy	MIPI CSI-2 (do 2×4 kanałów, 2 Gbps/kanał)
Tryb HDR	HDR z przeplotem linii (LI-HDR)
Kąt głównego promienia	13°
Zegar wejściowy	6–48 MHz
Temperatura pracy	–30°C do +85°C (węzeł)
Rozmiar modułu	26 × 26 × 25,2 ± 0,3 mm ( moduł kamery AR2020 )
Filtry	standard 650 nm (możliwość usunięcia)

Obszary zastosowania produktu

Miasto Inteligentne i Monitorowanie Ruchu – rozpoznawanie tablic rejestracyjnych i twarzy z moduł kamery 20 MP AR2020 .
Wysokowydajna Ochrona Wizyjna – szeroki zasięg z jednym moduł kamery ar2020 o wysokiej rozdzielczości .
Wizja Maszynowa i Inspekcja – precyzyjne wykrywanie wad w wysokiej prędkości.
Drony i wizja lotnicza – lekkie mapowanie o wysokiej szczegółowości.
Biometria i kontrola dostępu – ulepszony zakres NIR do rozpoznawania tęczówki w zamówienie modułu kamery ar2020 .

camera module applitions.png

O firmie Sinoseen

Sinoseen, wiodący chiński producent modułów kamer z ponad dziesięcioletnim doświadczeniem, oferuje innowacyjne rozwiązania wizyjne klientom B2B na całym świecie. Specjalizujemy się w hurtowy moduł kamery AR2020 dostawa i zamówienie modułu kamery ar2020 inżynierii, obsługując interfejsy MIPI, USB oraz GMSL dzięki kompleksowym usługom OEM/ODM. Nasi doświadczeni zespoły techniczne i serwisowe zapewniają kompleksowe wsparcie – od projektu optycznego po masową produkcję. Skontaktuj się z nami, aby zintegrować nasze moduł kamery AR2020 z Twoim systemem wizyjnym nowej generacji.

camera module manufacturer-sinoseen.png

Proces personalizacji

Definicja wymagań – Określ obiektyw, kabel i tryb HDR dla Twojego zamówienie modułu kamery ar2020 .
Projektowanie optyczne i mechaniczne – Zoptymalizuj obiektyw M16, pole widzenia (FOV) i złącze.
Szybkie prototypowanie – Próbki funkcjonalne w ciągu 14–21 dni.
Pełna walidacja – Testy termiczne, EMI oraz niezawodności.
Produkcja seryjna – Bezproblemowe skalowanie z możliwością śledzenia.

Porównanie całkowitego kosztu posiadania (TCO)

Proporcje	Moduł Sinoseen AR2020	Alternatywy wielokamerowe
Wymagana liczba kamer	1 moduł dla szerokiego zasięgu	4–9 modułów o niższej rozdzielczości
Szerokość pasma i obciążenie przetwarzania	Optymalizacja z skalarem na chipie	Znacznie wyższa
Złożoność Instalacji	Pojedynczy punkt	Wielokrotne dopasowanie
Ogólny wpływ na całkowity koszt posiadania (TCO)	o 30–50% niższe w całym cyklu życia	Wyższy koszt infrastruktury

Pakiet zgodności i bezpieczeństwo łańcucha dostaw

Wszystkie moduły są zgodne ze standardami RoHS, REACH, CE i FCC. Nasz łańcuch dostaw działa zgodnie z normami ISO 9001 i IATF 16949, zapewniając zróżnicowane źródła zaopatrzenia oraz 12-miesięczny zapas buforowy gwarantujący ciągłość dostaw.

quality control.png

Macierz ryzyka produkcji seryjnej i KPI serwisu

Ryzyko	Prawdopodobieństwo	Łagodzenie
Dostępność czujników	Niski	długoterminowa umowa dostawcza onsemi
Fluktuacja wydajności	Średni	Automatyczne aktywne dopasowanie → powyżej 98% wydajności
Opóźnienie dostawy	Niski	Lotniczo: 5–10 dni do USA/EU · Morsko: 20–30 dni

KPI serwisu: 95% rozwiązań w ciągu 24 godz. · 99% części zamiennych na czas · >99,5% niezawodności w pierwszym roku.

Często zadawane pytania przez kupujących

P: Czy moduł kamery MIPI AR2020 obsługują NVIDIA Jetson i Qualcomm RB5?
A: Tak – dostępne są zweryfikowane projekty referencyjne i sterowniki.

P: Czy możemy zamówić zamówienie modułu kamery ar2020 z serializerem GMSL2 do zastosowań motoryzacyjnych?
A: Dostępne są standardowe wersje przemysłowe w ciągu 4–6 tygodni.

P: Czy jest dostępna wersja z podkreśloną podczerwienią NIR do rozpoznawania tęczówki?
A: Tak – wersje pełnospektralne (bez filtra IR) są dostępne od ręki.

P: Jaka jest minimalna ilość zamówienia dla hurtowy moduł kamery AR2020 ?
A: Elastyczny minimalny nakład zamówienia (MOQ) już od 50 sztuk dla konfiguracji standardowej.

Pytanie: Czy można dynamicznie przełączać tryby LI-HDR i liniowy?
Odpowiedź: Tak – płynne przełączanie trybów za pomocą sterowania rejestrem I²C.

Wyzwania i rozwiązania branżowe

Wyzwanie: Obejmowanie dużych obszarów z wysoką szczegółowością
Rozwiązanie: Pojedynczy czujnik 20 MP zastępuje wiele kamer o niższej rozdzielczości.
Wyzwanie: Wydajność w nocy w monitoringu ruchu drogowego
Rozwiązanie: Ulepszona odpowiedź w podczerwieni bliskiej (NIR) w moduł kamery ar2020 o wysokiej rozdzielczości .
Wyzwanie: Ograniczenie przepustowości w systemach wbudowanych
Rozwiązanie: Skalowanie i kompresja na chipie zmniejszają szybkość transmisji danych.

Przypisy

Linijkowa technika HDR (LI-HDR): własna, stopniowo ekspoująca technika firmy onsemi zapewniająca zakres dynamiki >120 dB.
Rynek modułów kamer o wysokiej rozdzielczości – roczny wskaźnik wzrostu (CAGR) 2024–2030: raporty Yole Développement & TSR.
