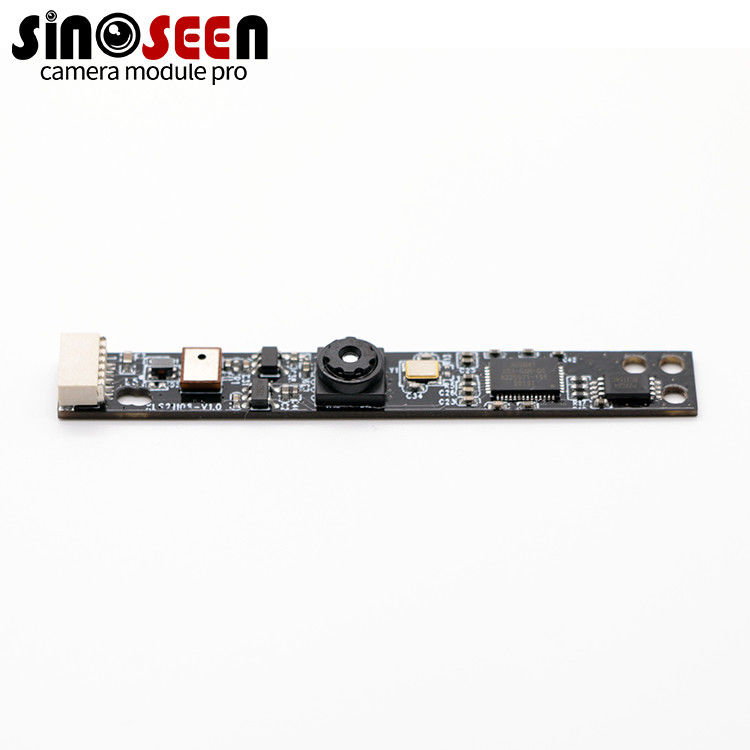

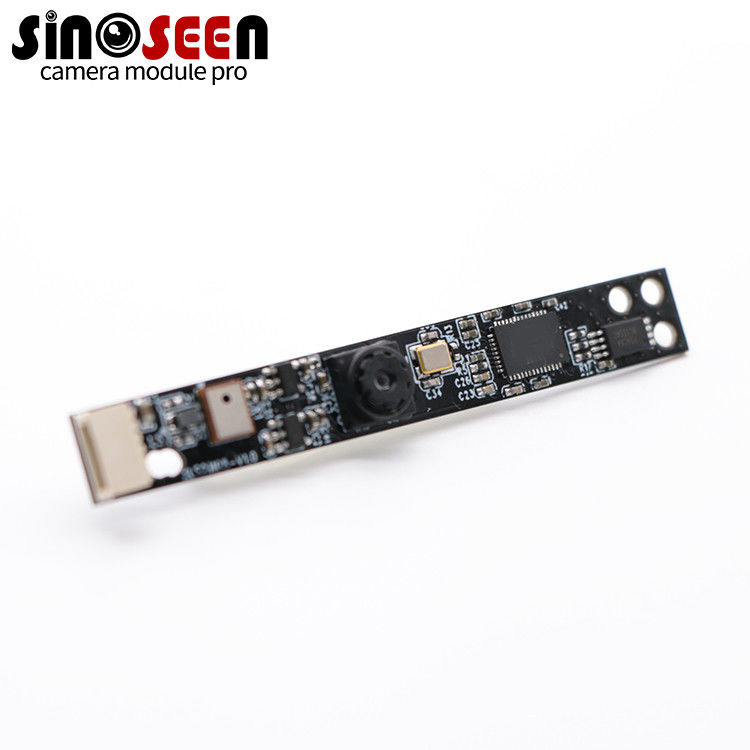

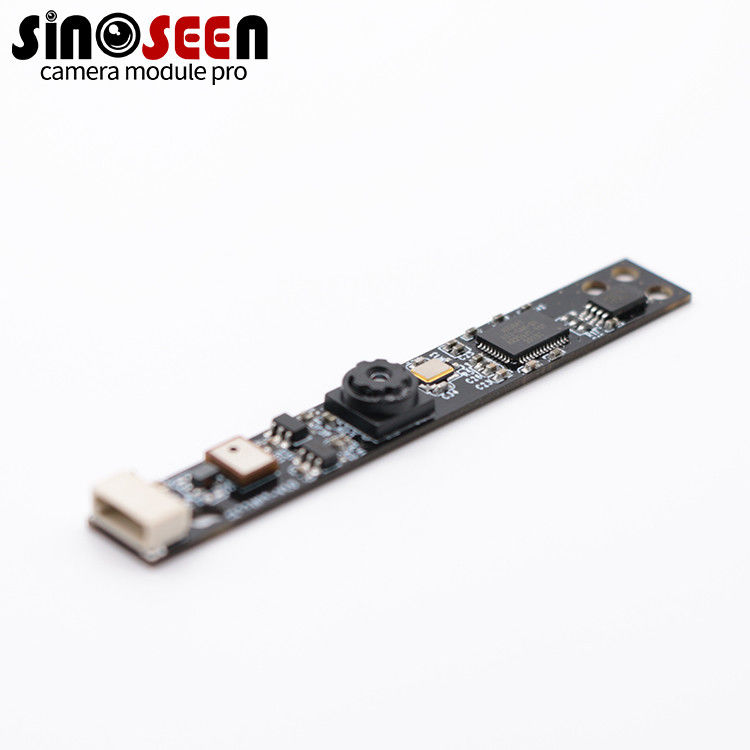

Omnivision ov9732 720p kleine usb 1mp camera module voor laptop

Productdetails:

Herkomstplaats: Shenzhen, China
Merknaam: Sinoseen
Certificering: RoHS
Modelnummer: Sns-21108-v1.0

Betalings- en verzendvoorwaarden:

Minimale bestelhoeveelheid: 1
Prijs: onderhandelbaar
Verpakkingsgegevens: Blad+antistatische zak in kartonnen doos
Levertijd: 2-3 weken
Betalingsvoorwaarden: T/T
Levercapaciteit: 500000 stuks\/maand
Download datasheet:
  • Parameter
  • Gerelateerde producten
  • Inquiry
  • Detailinformatie
Type: USB camera module Sensor: 1/4" omnivision ov9732
Resolutie: 1mp (1280*720) Afmetingen: Aanpasbaar
Lens FOV: 72° (facultatief) Focus Type: Vaste focus
Interface: USB2.0 Kenmerk: Kleine afmetingen
Hooglichten:

Kleine 1 mp usb camera module

,

Ov9732 sensor usb camera module

,

Laptop 1MP camera module

Productomschrijving

Deze 1mp usb camera module is voorzien van de omnivision ov9732 sensor, die een 720p hd resolutie biedt die perfect is voor laptops en compacte apparaten. De usb interface zorgt voor een gemakkelijke en veelzijdige verbinding met verschillende systemen. Ontworpen voor ruimteknopte omgevingen, biedt

Voordelen van het product

  • Globale sluiter voor bewegende doelen. Evalueer de vorm en positie van objecten terwijl onderdelen door het beeldveld bewegen. Stel de belichtingstijd en verlichting in op basis van de gewenste snelheid om bewegingsonscherpte te beheersen.

  • Zwart-witbeelden voor contrastgebaseerde taken. Gebruik grijswaardenbeelden om etiketten, gedrukte markeringen, randen en aanwezigheid van onderdelen te beoordelen onder de geplande verlichtingsomstandigheden.

  • Flexibele opbouw voor ingebouwde apparatuur. Plaats het objectief op de plek waar het apparaat een vrij zicht nodig heeft, en leid vervolgens de FPC naar de hoofdprintplaat. Controleer de montageafstanden en het kabelpad aan de hand van de mechanische tekening.

Specificatie

Modelnummer

Sns-21108-v1.0

Sensor

1/4" omnivision ov9732

Pixel

1 megapixel

Meest effectieve pixels

1280 ((h) x 720 ((v)

Pixelgrootte

3 μm x 3 μm

Protocol & verbinding

Plug-&-play (UVC-compatibel)

Compressieformaat

Mjpeg / yuv2 (yuyv)

Resolutie & Framesnelheid

Zie hierboven

Uitvoerformaat

Ruwe gegevens 10bits

Sluiter type

Elektrische rolluik

Focus type

Vaste focus

S/N verhouding

41 dB

Soort interface

USB2.0

Lens fov

72°

Aanpasbare parameter

Helderheid/contrast/kleurverzadiging/kleuren/definitie/
Gamma/witbalans/blootstelling

Geluidsrequentie

Optioneel

Microfoon

2

Voeding

USB BUS POWER

Energieverbruik

Dc 5v, 180mw

Hoofdchip

DSP/SENSOR/FLASH

Automatische Belichtingsregeling (AEC)

Ondersteuning

Automatische witbalans (AEB)

Ondersteuning

Automatische gain controle (AGC)

Ondersteuning

Afmeting

Aanpasbaar

Bewaartemperatuur

-20°c tot 70°c

Bedrijfstemperatuur

0°C tot 60°C

USB-kabel lengte

Standaard

Ondersteunde OS

WinXP/Vista/Win7/Win8/Win10
Linux met UVC (boven linux-2.6.26)
MAC-OS X 10.4.8 of hoger
Android 4.0 of hoger met UVC

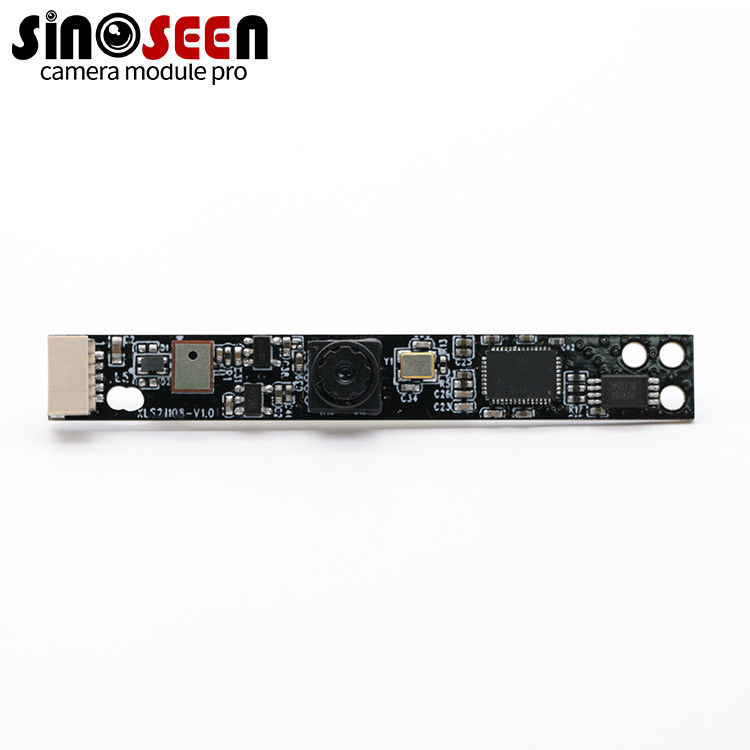

720P-Small-1MP-USB-Camera-Module-OV9732-Sensor-For-Laptop-4

Toepassingsscenario's

  • Scanbare streepjescodes en QR-codes. Test de kleinste code die uw systeem moet kunnen lezen, op de werkelijke werkafstand en transportsnelheid. Valideer de decodering met behulp van uw software.

  • Industriële inspectie en onderdeelherkenning. Beoordeel of de camera de randen, markeringen of positie van bewegende onderdelen voldoende scherp vastlegt voor uw inspectietaak.

  • Ingebouwde visie voor automatiseringsapparatuur. Gebruik de FPC-layout wanneer de lens en de hoofdprint op verschillende plaatsen binnen de behuizing moeten worden geplaatst. Controleer het beeldkader en het duurzaam vastleggen op de bedoelde host.

OEM-aanpassingsproces

  1. Deel uw vereisten. Stuur uw hostprint, vereiste camera-interface, doelresolutie en beeldfrequentie, werkafstand, gezichtsveld en tekening van de behuizing.

  2. Beoordeel de configuratie. Wij beoordelen de module aan de hand van uw eisen en beoordelen aangevraagde wijzigingen aan de lens, FPC-routing, connector of montageopstelling.

  3. Evalueer een monster. Test het beeldkader, de belichting, de bewegingsopname en de duurzame stream op uw werkelijke host en onder de verwachte verlichtingsomstandigheden.

  4. Bevestig de productieconfiguratie. Na goedkeuring van het monster bevestigt u de definitieve specificaties, geschatte hoeveelheid en offerte.

Over Sinoseen


Shenzhen Sinoseen Technology Co., Ltd. is opgericht in juni 2016 en is gespecialiseerd in het ontwerp, de ontwikkeling, de fabricage en OEM/ODM-diensten voor CMOS-camera-modules.

Het productassortiment omvat USB-, MIPI- en DVP-camera-modules; de diensten reiken van ontwikkeling tot fabricage en ondersteuning na verkoop.

Voor ingebedde-visieprojecten werkt Sinoseen samen met klanten om de beeldtaak te beoordelen, samen met de mechanische en elektrische integratievereisten. Dit helpt bij het definiëren van een cameraconfiguratie die in het beoogde apparaat kan worden geëvalueerd vóór goedkeuring voor productie.

Certificaten en intellectueel eigendom


De documentatie van Sinoseen omvat kwaliteitsbeheerdocumenten, productconformiteitsdocumenten, softwarecopyrights en nuttigheidsmodellenpatenten. Voor uw cameramoduleproject kunt u de actuele documenten aanvragen die van toepassing zijn op het geselecteerde model en de gekozen configuratie, inclusief relevante CE-, FCC- of RoHS-documentatie.

Veelgestelde vragen

Welke beeldfrequentie is beschikbaar bij 1280 × 800?
De OV9281-sensor is gecertificeerd voor maximaal 120 fps bij 1280 × 800. De beschikbare beeldfrequentie van deze module hangt af van de uitvoerconfiguratie en het hostsysteem. Deel uw vereiste modus zodat wij deze kunnen bevestigen voordat het monster wordt geëvalueerd.

Maakt deze kleurenbeelden?
De OV9281 is een zwart-wit-sensor. Als uw inspectie afhankelijk is van het onderscheiden van kleuren, beschrijf dan de kenmerken die uw systeem moet detecteren, zodat wij de beeldvormingsvereisten kunnen beoordelen.

Welke interface en welk uitvoerformaat moet mijn host ondersteunen?
Deel uw model van de hostplaat, de vereiste interface en de opname-software. Wij kunnen de video-uitvoer van de module, de aansluitingspinconfiguratie en de stuurprogrammavereisten voor uw setup beoordelen.

Kan ik een andere lens of een andere FPC-layout aanvragen?
Stuur uw gewenste gezichtsveld, werkafstand, connectorpositie en behuizingsontwerp. Wij kunnen beoordelen welke wijzigingen haalbaar zijn voor uw project.

Vraag een offerte aan
Vermeld model XLS11738-V1.0, uw hostplatform, de gewenste videomodus, de werkafstand en de geschatte hoeveelheid.
