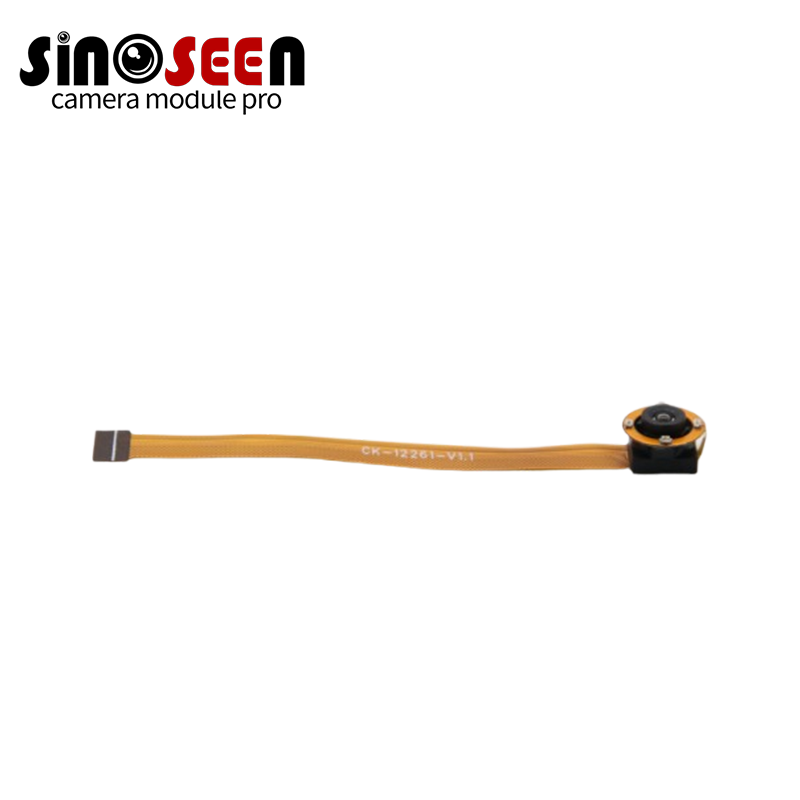

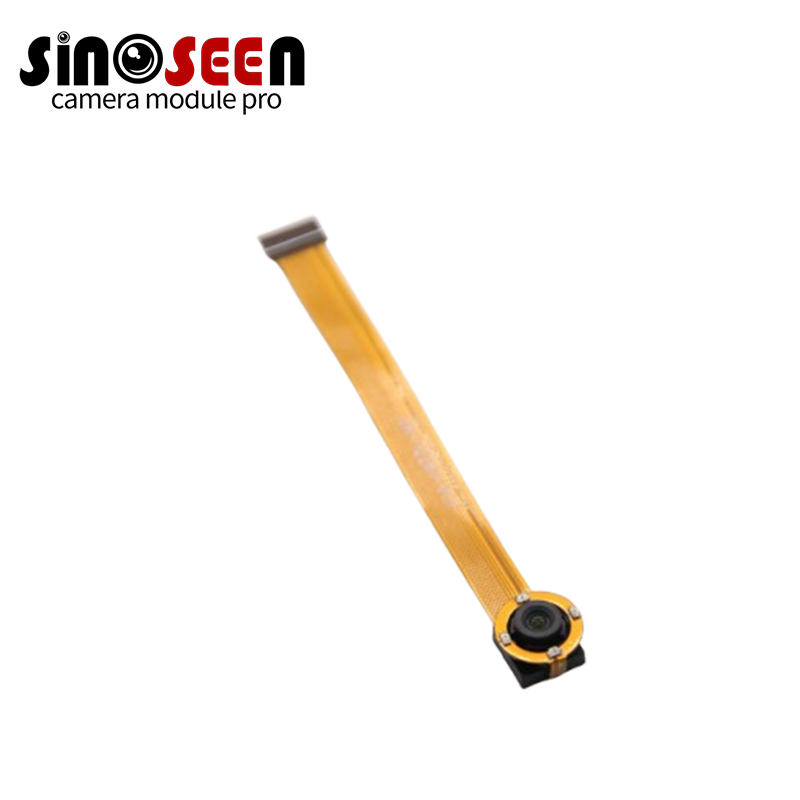

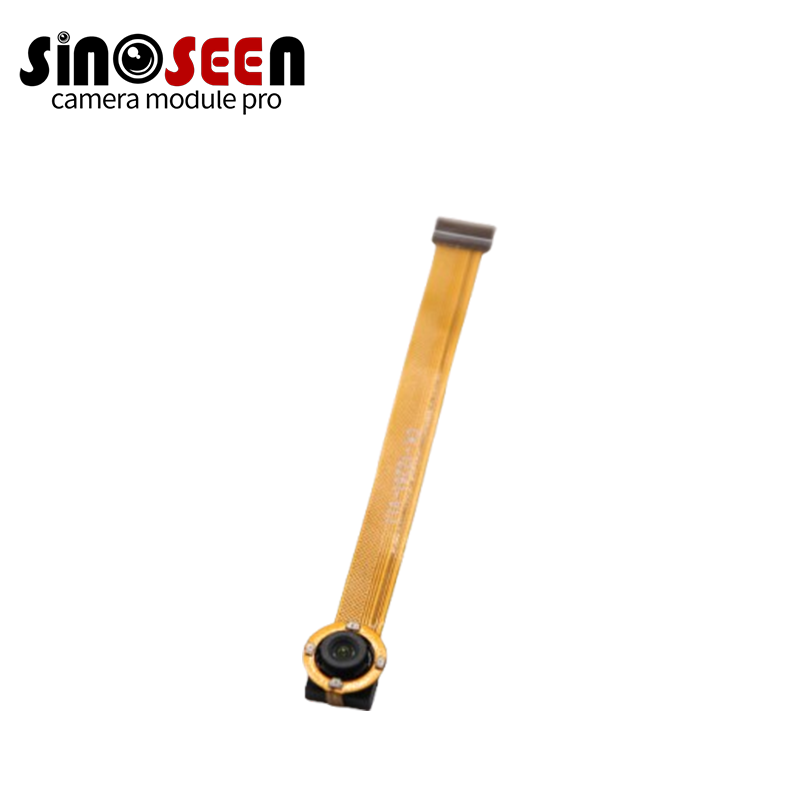

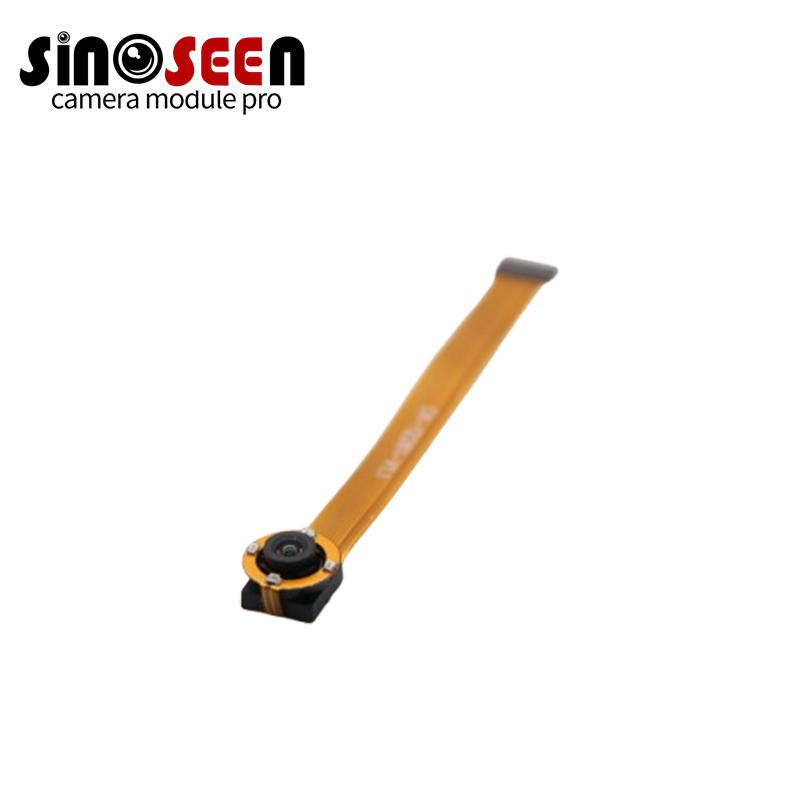

Modul Kamera Ringkas 1MP MIPI/DVP 720P 60FPS SC1336
Maklumat Produk:
|
Tempat Asal: |
Shenzhen, China |
|
Nama Brand: |
Sinoseen |
|
Penyeliaan: |
RoHS |
|
Nombor Model: |
CK-12261-V1.1 |
Pembayaran & Syarat Penghantaran:
|
Kuantiti Pesanan Minimum: |
3 |
|
Harga: |
boleh diperundingkan |
|
Butir-butir Pemakanan: |
Loyang+Kotak plastik anti-statik dalam kotak kard |
|
Masa Penghantaran: |
2-3 minggu |
|
Syarat Pembayaran: |
T/T |
|
Kemampuan Bekalan: |
500000 keping/bulan |
- Parameter
- Produk Berkaitan
- Siasatan
Modul Kamera Ultra-Kompak: 720P@60fps dalam saiz 6.5×6.5mm
Dalam sistem penglihatan terbenam yang terhad ruang, modul kamera ringkas telah menjadi penting untuk mencapai prestasi tinggi tanpa mengorbankan ruang PCB yang berharga. Modul kamera kompak 1MP terkini kami, yang dibina berasaskan sensor CMOS SmartSens SC1336, hanya berukuran 6.5×6.5×6mm tetapi mampu memberikan resolusi 1280×720@60fps dengan julat dinamik luar biasa sebanyak 83 dB dan SNR 40 dB. Seiring pasaran global modul kamera kompak terus berkembang pada kadar pertumbuhan tahunan majmuk (CAGR) kira-kira 11% sehingga 2030 [1], ini modul kamera kompak prestasi tinggi menawarkan jurutera B2B keseimbangan optimum antara saiz, kelajuan, dan kualiti imej.
Tersedia dengan antara muka MIPI CSI-2 (1/2-lane) atau DVP selari, modul kamera kompak mipi sedia untuk integrasi serta-merta. Syarikat yang mencari kuantiti borong modul kamera kompak memperoleh manfaat daripada bekalan yang stabil, sementara modul kamera padat tersuai perkhidmatan membolehkan pengubahsuaian kanta, FOV, dan penyambung untuk memenuhi spesifikasi projek yang tepat.
Kelebihan Utama Produk
- Pengecilan Terkini dalam Industri: Hanya 6.5×6.5mm tapak + 6mm ketinggian keseluruhan – antara penyelesaian 720P@60fps terkecil di seluruh dunia.
- Prestasi Kadar Rangka Tinggi: keluaran 1280×720@60fps 10-bit untuk perakaman pergerakan lancar dalam modul kamera kompak prestasi tinggi aplikasi.
- Kualiti imej yang lebih tinggi: hDR 83 dB, SNR 40 dB, kepekaan 12448 mV/lux·s – keupayaan cahaya rendah yang luar biasa dalam modul kamera automotif padat modul kamera kompak automotif .
- Pilihan Antara Muka Fleksibel: MIPI CSI-2 1/2-lane atau DVP selari – sesuai untuk platform SoC. modul kamera kompak mipi Platform SoC.
- Julat Suhu Luas: –30°C hingga +85°C operasi menyokong persekitaran yang mencabar dalam modul kamera padat tersuai reka bentuk ikonik.
Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Penjana Imej | SmartSens SC1336 1/3" CMOS |
| Piksel aktif | 1284(H) × 724(V) |
| Resolusi | 1MP 720P (1280×720 efektif) |
| Saiz Pixel | 3.75 μm × 3.75 μm |
| Kadar bingkai maksimum | 1280×720 @ 60fps (10-bit) |
| Antara Muka Output | MIPI CSI-2 1/2-Lane, DVP 10/8-bit |
| Format output | RAW RGB |
| Julat dinamik | 83 dB [2] |
| SNR | 40 dB |
| Sensitiviti | 12448 mV/lux·s |
| Cra | 15° |
| Saiz modul | 6.5 × 6.5 × 6 ± 0.2 mm ( modul kamera ringkas ) |
| Suhu operasi | –30°C ~ +85°C |
| Penapis ir potong | 650NM |
Kawasan aplikasi produk
- Automotif Pandangan Sekeliling 360° & Pandangan Belakang – padanan sempurna di lokasi cermin dan bemper yang sempit.
- Peranti Boleh Pakai & Kamera Aksi – saiz ultra-kecil untuk modul kamera kompak prestasi tinggi dalam peralatan sukan.
- Loceng Pintu Pintar & Interkom Video – pemasangan diskret dengan modul kamera kompak mipi .
- Endoskop Industri & Alat Pemeriksaan – kepala miniatur untuk modul kamera kompak automotif diagnostik.
- Penglihatan Drone & Robotik – sistem kritikal berat menggunakan modul kamera padat tersuai .
Mengenai Sinoseen
Sinoseen, pengeluar modul kamera terkemuka dari China dengan lebih daripada sepuluh tahun pengalaman, menyediakan penyelesaian visual lengkap kepada pelanggan B2B global. Kami mengkhususkan diri dalam kuantiti borong modul kamera kompak pasokan dan modul kamera padat tersuai pembangunan, menyokong antara muka USB, MIPI, dan DVP merentasi keseluruhan aliran kerja OEM/ODM. Pasukan kejuruteraan dan perkhidmatan profesional kami memberikan penyelesaian satu hentian dari rekabentuk optik sehingga pengeluaran besar-besaran. Hubungi kami hari ini untuk membincangkan bagaimana modul kamera ringkas boleh menyelesaikan cabaran penglihatan anda yang terhad dari segi saiz.
Proses Penyesuaian
- Penyerahan Keperluan – Tentukan saiz, antara muka, dan kanta untuk modul kamera padat tersuai (tindak balas dalam masa 24 jam).
- Rekabentuk Optik & Mekanikal – Mengoptimumkan panjang FPC, penyambung, dan penapis IR.
- Prototaip Cepat – Sampel fungsian dalam tempoh 7–10 hari untuk modul kamera kompak mipi platform.
- Pengesahan & Pensijilan – Ujian terma, EMI, dan kebolehpercayaan penuh.
- Pengeluaran Massa & Logistik – Peralihan lancar dengan kawalan kualiti yang ketat.
Perbandingan Jumlah Kos Pemilikan (TCO)
| Aspek | Modul Ringkas Sinoseen | Modul Lebih Besar Piawai |
|---|---|---|
| Ruang PCB Diperlukan | 42 mm² | >100 mm² |
| Masa Integrasi | 1–2 minggu | 3–6 minggu (rekabentuk semula) |
| Pengurusan Terma | Haba rendah, tiada penyejukan tambahan | Beban terma lebih tinggi |
| Impak TCO Keseluruhan | 15–25% lebih rendah (penutup lebih kecil, pemasangan lebih mudah) | Kos sistem yang lebih tinggi |
Pakej Pematuhan & Keselamatan Rantai Bekalan
Semua modul kamera padat disahkan mengikut RoHS, REACH, CE, dan FCC. Kami mengekalkan rantaian bekalan yang pelbagai dan diaudit setiap tahun dengan pensijilan ISO 9001, IATF 16949 (automotif), dan ISO 27001 untuk memastikan kesinambungan walaupun berlakunya gangguan global.
Matriks Risiko Pengeluaran Pukal & KPI Selepas Jualan
| Risiko | Kebarangkalian | Penyahbungan |
|---|---|---|
| Bekalan Sensor | Rendah | stok simpanan 12 bulan + strategi sumber kedua |
| Fluktuasi Hasil | Sederhana | AOI automatik + kawalan SPC → hasil melebihi 98% |
| Kelewatan Penghantaran | Rendah | Udara: 5–10 hari ke AS/UE; Laut: 20–30 hari |
KPI selepas jualan: Penyelesaian pertama kali hubungi 95% dalam masa 24 jam · Penghantaran alat ganti tepat pada masa 99% · Kebolehpercayaan di lapangan >99.5% dalam tahun pertama.
Soalan Lazim Pembeli
Soalan: Bolehkah ini modul kamera ringkas digunakan dalam aplikasi CMS automotif?
Jawapan: Ya – proses bersijil IATF 16949, operasi –30°C~+85°C, laluan sensor berkelayakan AEC-Q100.
Soalan: Adakah modul kamera padat tersuai dengan panjang FPC yang berbeza adalah mungkin?
Jawapan: Tempoh penghantaran piawaian untuk versi FPC tersuai ialah 10–14 hari.
S: Adakah modul kamera kompak mipi menyokong penyegerakan pelbagai kamera?
Jawapan: Ya – pin FSYNC luaran membolehkan penyegerakan pada tahap bingkai merentasi beberapa unit.
Soalan: Apakah kuantiti pesanan minimum untuk kuantiti borong modul kamera kompak ?
Jawapan: Kami menyokong MOQ yang fleksibel bermula daripada 100 unit untuk versi piawaian.
Soalan: Bolehkah anda buang penapis IR-cut untuk versi NIR-ditingkatkan?
Jawapan: Ya – kedua-dua versi IR-cut 650nm dan spektrum penuh tersedia dalam tempoh 2 minggu.
Cabaran & Penyelesaian Industri
-
Cabaran: Mencapai 60fps dalam modul sub-7mm
Penyelesaian: SC1336 + peningkatan susunan PCB memberikan resolusi 720P@60fps dalam modul kamera kompak prestasi tinggi . -
Cabaran: Penyegerakan bingkai kamera pelbagai dalam paparan sekeliling
Penyelesaian: Pin FSYNC luaran + jam rendah jitter untuk penyelarasan sempurna. -
Cabaran: Kebolehpercayaan haba dalam enklosur tertutup
Penyelesaian: kadar –30°C~+85°C + penggunaan kuasa rendah 180 mW.
Catatan kaki
- CAGR pasaran modul kamera kompak 2024–2030: laporan Yole Développement & TSR.
- Julat dinamik 83 dB diukur dengan gandaan penukaran dwi didayakan.
