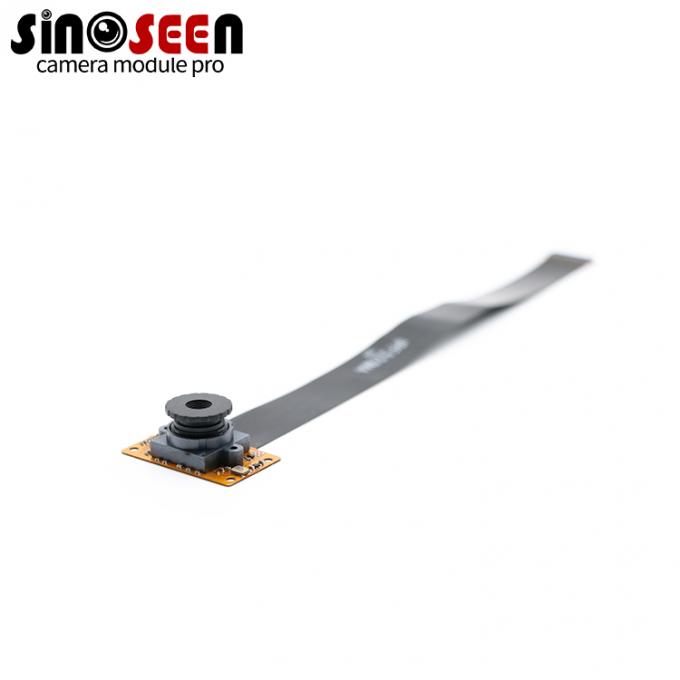

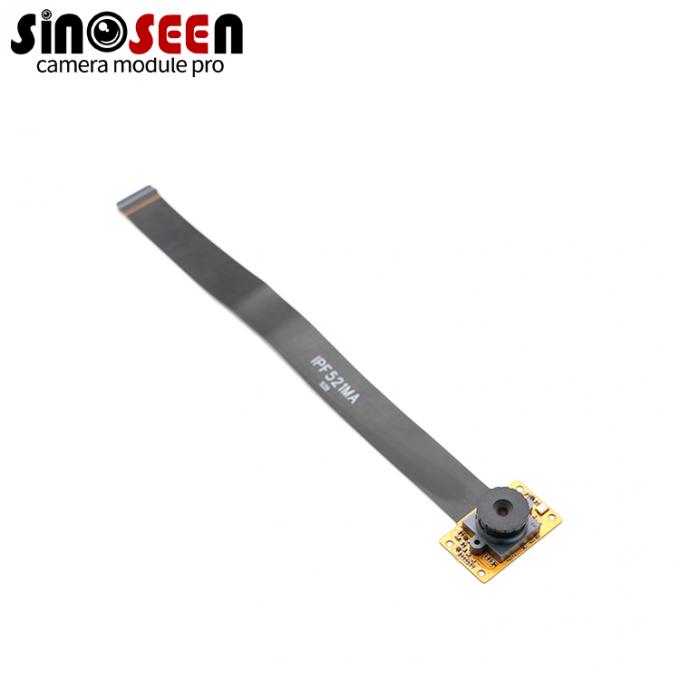

modul kamera 5mp ar0521 sensor antara muka mipi hdr resolusi dinamik tinggi 2592 * 1944
Maklumat Produk:
| Tempat Asal: | Shenzhen, China |
| Nama Jenama: | Sinoseen |
| Sijil: | RoHS |
| Nombor Model: | Sns51734-v1.0 |
Pembayaran & Syarat Penghantaran:
| Kuantiti Pesanan Minimum: | 1 |
|---|---|
| Harga: | boleh diperundingkan |
| Butir-butir Pemakanan: | Loyang+Kotak plastik anti-statik dalam kotak kard |
| Masa Penghantaran: | 2-3 minggu |
| Syarat Pembayaran: | T/T |
| Kemampuan Bekalan: | 500000 keping/bulan |
- Parameter
- Produk berkaitan
- Pertanyaan
Penerangan Produk
Sensor ar0521 pada modul ini adalah sensor imej 5 megapiksel (5mp) dengan keupayaan julat dinamik tinggi (hdr). resolusi adalah 2592x1944 piksel, menyediakan imej terperinci dan jelas. ciri hdr membolehkan sensor untuk menangkap pelbagai intensiti cahaya, meningkatkan kualiti imej dan meningkatkan butiran di kedua-dua kawasan terang dan gelap. resolusi
Ciri HDR sensor ar0521 membolehkan kamera menangani adegan kontras tinggi dengan lebih baik, mengekalkan butiran di kawasan terang dan gelap. Ini sangat berguna dalam persekitaran dengan keadaan pencahayaan yang mencabar, di mana mengekalkan kualiti gambar di bawah intensiti cahaya yang berbeza adalah penting.
Antara muka mipi modul memastikan penghantaran data yang cekap dan pantas antara modul kamera dan peranti tuan rumah, sehingga membolehkan pemprosesan imej dan video masa nyata.
Ciri produk
tangkapan Imej 5MP
Memberikan butiran imej untuk memantau pemandangan, meninjau komponen dan menangkap objek.teknologi Piksel BSI 2.2μm
Menggunakan piksel yang diterangi dari belakang yang direka untuk menyokong pengimejan cahaya rendah.Sokongan Pemprosesan HDR
Menyediakan data pendedahan berselang untuk pemprosesan HDR oleh ISP luaran yang serasi.Antara muka mipi
Menyokong sambungan ke platform kamera terbenam yang serasi.Optik Fokus Tetap
Memberikan susunan optik yang konsisten untuk julat kerja yang dipilih.Dimensi yang Boleh Disesuaikan
Membolehkan keperluan mekanikal ditinjau berdasarkan ruang pemasangan.
| Nombor Model | Sns51734-v1.0 |
| Penjana Imej | 1/5 inci |
| Piksel | 5 mega piksel |
| Piksel paling berkesan | 2592 ((h) x 1944 ((v) |
| Saiz Pixel | 1.2μm x 1.2μm |
| Resolusi & Kadar Bingkai | Lihat di atas |
| Jenis kamera | Penutup bergelombang elektronik |
| Jenis fokus | Fokus tetap |
| Nisbah S/N | 36dB |
| Julat dinamik | 72 db @ 8x keuntungan |
| Sensitiviti | 690mv/lux-detik |
| Parameter dapat disesuaikan | Kecerahan/kontras/jenuh warna/warna/definisi/ Gamma/balan putih/paparan |
| Kanta | Ttl: 23.89mm |
| Saiz kanta: 1/3 inci | |
| Dfov: 80° | |
| Saiz Benang: M12*P0.5 | |
| Kekerapan audio | Pilihan |
| Bekalan Kuasa | mipi |
| Kehabisan kuasa | DC 5v, 200mw |
| Chip utama | DSP/SENSOR/FLASH |
| Kawalan pendedahan automatik (aec) | Sokongan |
| Keseimbangan putih automatik (aeb) | Sokongan |
| Kawalan gain automatik (agc) | Sokongan |
| Suhu penyimpanan | -20°C hingga 70°C |
| Suhu pengoperasian | 0°C hingga 60°C |
| Panjang kabel USB | Lalai |
| Sokongan Sistem Operasi | WinXP/Vista/Win7/Win8/Win10 Linux dengan UVC (di atas linux-2.6.26) MAC-OS X 10.4.8 atau versi yang lebih baru Android 4.0 atau di atasnya dengan UVC |
Bidang aplikasi
Pengiktirafan muka : Pengambilan imej wajah untuk kawalan akses.
Pembayaran kod QR : Pengimejan kod untuk penyahkodan.
Peranti VR : Input visual untuk penjejakkan pergerakan.
Penjejakkan Berkelajuan Tinggi : Pengambilan imej objek bergerak.
Imej Dokumen dan Kod Bar : Pengimejan dokumen dan kod bar.
Penglihatan Robot : Imej untuk penentuan kedudukan dan panduan.
Keselamatan & Rumah Pintar : Pemantauan di dalam dan luar bangunan.
Pengumpulan Data Latihan AI : Pengambilan imej untuk set data AI.
Imej Perubatan & Sains Hayat : Pengambilan imej untuk mikroskopi dan penyelidikan.
Proses Penyesuaian & Pembangunan OEM/ODM
Padankan Kamera dengan Keperluan Integrasi Anda
Konfigurasi kamera yang sesuai mesti memenuhi kedua-dua tugas pengimejan dan struktur peranti. Sinoseen menyediakan perkhidmatan modul kamera OEM/ODM dan boleh menilai perubahan terhadap tetapan optik, susun atur litar fleksibel, susun atur sambungan, dan konfigurasi operasi yang disokong.
| Keperluan Projek | Bidang untuk Ulasan Kejuruteraan | Maklumat untuk Diberikan |
| Kamera tidak muat dalam dinding pelindung | Penempatan kepala kamera, garis besar FPC, dan pengaliran | Lukisan mekanikal dan ruang yang tersedia |
| liputan kawasan atau jarak kerja tidak sesuai | Pemilihan kanta, medan pandangan, dan tetapan fokus | Dimensi sasaran dan jarak pengambilan |
| Sambungan hos berbeza daripada rekabentuk piawai | Penyambung, susunan pin, dan konfigurasi antara muka | Spesifikasi hos dan keperluan sambungan |
| Sasaran bergerak memerlukan pengambilan yang lebih tajam | Pendedahan, pencahayaan, dan mod kadar bingkai yang disokong | kelajuan sasaran, imej sampel, dan keadaan pencahayaan |
| projek ini memerlukan pengimejan inframerah | Kesesuaian penapis dan kanta | Panjang gelombang pencahayaan dan keperluan pengimejan |
Kemungkinan penyesuaian, lingkup pembangunan, kos, dan tempoh penyampaian akan disahkan selepas ulasan kejuruteraan.
Proses Penyesuaian
Langkah 1 — Kongsi Keperluan Anda
Berikan aplikasi, platform hos, resolusi dan kadar bingkai yang diperlukan, jarak kerja, ruang pemasangan, dan anggaran kuantiti.
Langkah 2 — Semak Konfigurasi
Nilai mod operasi sensor, antara muka, kanta, dan susunan mekanikal. Kenal pasti sebarang perubahan yang diperlukan untuk peranti sasaran.
Langkah 3 — Sahkan Lukisan dan Kriteria Penilaian
Bersetuju mengenai konfigurasi, butiran sambungan, pembaharuan mekanikal, dan keperluan penerimaan sampel sebelum pengeluaran prototaip.
Langkah 4 — Nilai Sampel
Uji kualiti imej, kadar bingkai berterusan, tingkah laku pendedahan, integrasi hos, dan kecocokan mekanikal dalam persekitaran operasi sebenar.
Langkah 5 — Sahkan Konfigurasi Pengeluaran
Sahkan sampel yang diterima, lukisan, komponen optik, dan konfigurasi operasi sebelum meneruskan pengeluaran secara besar-besaran.
Hantar Lukisan dan Keperluan Imej Anda
Mengenai Sinoseen
Shenzhen Sinoseen Technology Co., Ltd. ditubuhkan pada Jun 2016 dan mengkhusus dalam rekabentuk modul kamera CMOS, pembangunan, pembuatan, serta perkhidmatan OEM/ODM.
Portfolionya merangkumi modul kamera USB, MIPI, dan DVP, dengan perkhidmatan yang meliputi pembangunan, pembuatan, hingga sokongan selepas jualan.
Bagi projek penglihatan terbenam, Sinoseen bekerjasama dengan pelanggan untuk menilai tugas imej bersama-sama keperluan integrasi mekanikal dan elektrikal. Ini membantu menentukan konfigurasi kamera yang boleh dinilai dalam peranti yang dikehendaki sebelum kelulusan pengeluaran.
Sijil & Harta Intelek
Dokumentasi Sinoseen termasuk rekod pengurusan kualiti, dokumen pematuhan produk, hak cipta perisian, dan paten model kegunaan. Untuk projek modul kamera anda, sila minta dokumen terkini yang berlaku bagi model dan konfigurasi yang dipilih, termasuk dokumentasi CE, FCC atau RoHS yang berkaitan.
Soalan Lazim
1. Adakah modul ini mengeluarkan imej HDR siap secara langsung?
Jangan membuat andaian sedemikian. Sensor ini menyokong bacaan pendedahan berselang-seli, manakala pemprosesan HDR memerlukan ISP yang serasi dan konfigurasi yang betul. Sahkan arkitektur pemprosesan yang dibekalkan.
2. Adakah kamera ini menggunakan rana global?
Tidak. AR0521 menggunakan bacaan rana berguling. Bagi subjek yang bergerak, uji tetapan pendedahan dan ubah bentuk geometri di bawah keadaan operasi yang dijangkakan.
3. Adakah modul ini mampu menghasilkan 5MP pada 60fps?
Ini merupakan kemampuan pada tahap sensor, bukan spesifikasi keluaran yang disahkan untuk modul ini. Mohon jadual resolusi, kedalaman bit, konfigurasi antara muka dan kadar bingkai yang disokong.
4. Adakah ia menyokong fokus automatik?
Konfigurasi yang disenaraikan menggunakan fokus tetap. Pilih tetapan fokus mengikut jarak yang dijangkakan antara kamera dan subjek.
5. Adakah modul ini boleh beroperasi dengan sebarang papan pembangunan MIPI?
Keserasian bergantung kepada susunan pin penyambung, konfigurasi saluran, bekalan kuasa, pengekalan jam, pemacu sensor dan sokongan ISP. Sahkan butiran ini sebelum menyambung modul.
