신호와 소음 비율은 무엇일까요?

점토로 작업할 경우 내장 시력 시스템 , 고급 카메라와 센서에 크게 의존한다는 것을 아실 것입니다. 이러한 시스템들은 이미지 및 영상 데이터를 캡처하고 처리하여 실시간 인사이트를 제공합니다. 이는 의료 진단 , 보안 감시 , 그리고 산업 자동화 의 시각적 정확도, 신뢰성, 전반적인 성능에 영향을 미치는 핵심 요소입니다. 신호/음성 비율 (snr) .

아마도 ' SNR '이라는 용어를 들어보셨지만 이것이 무엇을 의미하는지, 그리고 업무에 어떤 영향을 미치는지 잘 모르실 수 있습니다. 이 기사에서는 SNR 를 설명하고, 계산 방법을 안내하며, 임베디드 비전 응용 분야에서 의 중요성을 강조하겠습니다. 또한 최적의 잡음비율(Noise ratio) 시스템 성공을 위해 매우 중요합니다.

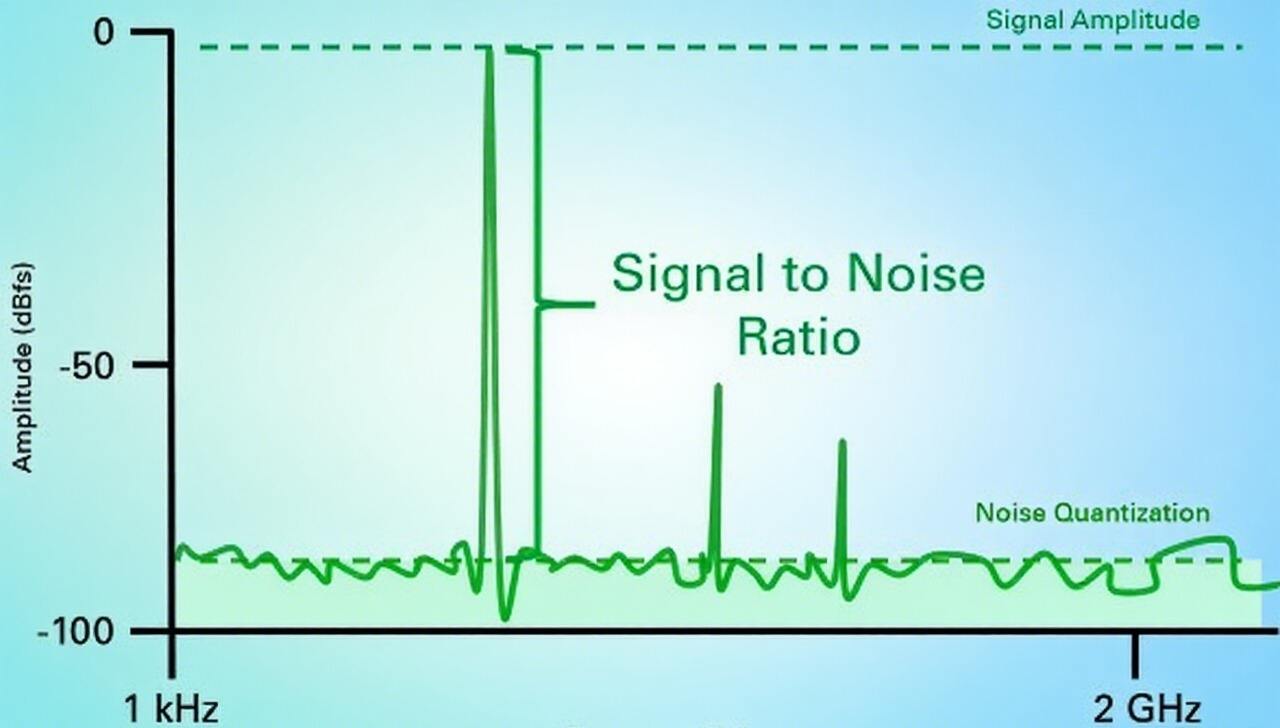

신호 대 잡음비(SNR)란 무엇입니까?

그 신호와 소음 비율 , 또는 SNR , 정량적 측정값입니다. 원하는 신호의 세기와 배경 잡음의 세기를 비교합니다. 본질적으로, 수집한 데이터 중 유용한 정보가 얼마나 되는지, 불필요한 간섭이 얼마나 있는지를 알려줍니다. 높은 SNR 수록 더 명확하고 신뢰할 수 있는 신호를 의미합니다.

SNR 일반적으로 데시벨(dB) 로 표시됩니다. 높은 dB 값일수록 출력 품질이 우수함을 나타냅니다. 예를 들어, 90dB은 50dB에 비해 훨씬 깨끗한 신호를 나타냅니다. 이 로그 스케일은 신호와 소음 수준 .

IN 내장 시력 에서 "신호"는 귀중한 이미지 또는 동영상 데이터입니다. 반면 "잡음"은 열 잡음 , 전자기적 간섭 (EMI) , 그리고 양자 잡음 . 신호에 영향을 주는 잡음이 적을수록 귀하의 SNR . 이는 보다 유용한 정보와 향상된 전체적인 데이터 품질 .

SNR 계산 방법?

신호 대 잡음비(SNR) 계산 방법을 이해하는 것은 시스템 성능 평가를 위해 SNR 기본적인 사항입니다. SNR의 신호와 소음 비율 공식은 데시벨 으로 표현되며, 다음과 같습니다.

여기서 신호 진폭 은 원하는 이미지 데이터의 강도를 나타냅니다. 소음 진폭 해당 데이터에 영향을 주는 원치 않는 외란의 강도를 나타냅니다. 이 공식은 다양한 시스템 또는 조건 간 비교를 표준화된 방식으로 제공합니다. 이미지 품질 다양한 시스템 또는 조건에서의 비교가 가능합니다.

예를 들어, 신호 진폭이 100단위이고 소음이 1단위라면, SNR 신호 대 잡음비는 40dB입니다. 소음 진폭이 10단위로 증가하면 SNR 신호 대 잡음비는 20dB로 떨어집니다. 이 간단한 예는 악화되는 잡음비율(Noise ratio) .

신호 대 잡음비의 중요성에 대한 명확한 설명을 제공합니다.

"좋은" 신호 대 잡음비의 기준은 무엇인가요? SNR 신호 대 잡음비(SNR)는 특정 응용 분야에 따라 크게 달라집니다. 밝은 환경에서 존재 감지와 같은 단순 작업의 경우, 중간 수준의 SNR 신호 대 잡음비가 적절할 수 있습니다. 그러나 정밀 측정이나 의료 이미지 처리와 같은 중요한 작업의 경우 매우 높은 SNR 선호되는 것을 넘어서 필수적입니다.

일반적으로 견고한 내장 시력 시스템에서는 SNR 이상 30 dB 많은 일반 목적 응용 분야에서 허용 가능한 수준으로 자주 고려됩니다. 광학 검사 또는 생체 인식 과 같은 고정밀 작업의 경우 엔지니어들이 흔히 40 dB 이상의 수준을 목표로 합니다. 예를 들어, 2024년 TechVision Analytics의 연구에 따르면 현실적인 감시 환경에서 42dB 이상의 SNR 수준에서 얼굴 인식 정확도가 크게 향상된다는 것이 밝혀졌습니다. 이러한 이유로 강력한 신호와 소음 비율 신뢰할 수 있는 결과를 얻기 위해 매우 중요하다는 점이 강조됩니다.

반대로, 잡음비율(Noise ratio) 아래쪽 20 db 는 일반적으로 심각한 간섭을 의미합니다. 이로 인해 데이터 해석이 어려워지고 결과적으로 부정확한 결과가 초래될 수 있습니다. 정확성의 저하는 시스템 신뢰성과 성능에 직접적인 영향을 미기 때문에 엔지니어 입장에서는 매우 큰 문제입니다.

SNR이 임베디드 비전에서 중요한 이유: 데이터 품질 및 신뢰성에 미치는 영향

그 신호와 소음 비율 은 영상 및 동영상 데이터 품질 에 직접적인 영향을 미칩니다. 이는 다시 정확도 및 신뢰성 에서 수행되는 모든 후속 분석의 내장 시력 가 높다는 것은 신뢰할 수 있는 시스템 성능의 기반이 됩니다. 명확한 인사이트를 얻는 것과 애매한 데이터와 씨름하는 것 사이의 본질적인 차이점이라 할 수 있습니다. SNR 신호 대 잡음비(SNR)

신호 대 잡음비(SNR)로 인해 실제 현장에서는 잡음비율(Noise ratio) 심각한 결과를 초래할 수 있습니다. 생산 라인에서 결함이 누락되거나, 보안 영상에서 개인을 잘못 식별하거나, 의료 영상 진단에서 오진하는 사례를 생각해보세요. 최신 'Global Security Report 2025'에 따르면, 평균 SNR이 25dB 미만인 시스템은 35dB인 시스템 대비 허위 긍정 판정이 15% 증가했으며, 이로 인해 기업들이 상당한 자원을 낭비하게 되었다고 합니다. 이는 소홀히 할 때 발생하는 구체적인 영향을 보여줍니다. SNR 최적화

향상된 이미지 품질과 시각적 명확성

높은 SNR 방해가 되는 요소를 크게 줄여 노이즈 입자 , 더 선명하고 또렷한 시각적 출력을 제공합니다. 이는 엣지 처리 정확한 객체 인식에 필수적입니다. , 미묘한 디테일이 중요한 곳입니다. 더 깨끗한 이미지는 알고리즘이 '시각적으로' 더 잘 인식할 수 있도록 하여, 모호한 영상 입력으로 인한 문제를 완화시키고 이미지 선명도 .

알고리즘 정확도 및 데이터 신뢰성 향상

IN 머신러닝 및 인공지능 이미지 분석을 위한 알고리즘에서 고해상도의 SNR 데이터 처리 정확도가 크게 향상됩니다. 깨끗한 입력 데이터는 보다 신뢰성 높은 모델과 적은 오류를 의미합니다. 예를 들어, nVIDIA의 Jetson 레퍼런스 디자인과 같은 주요 AI 비전 플랫폼은 최소 SNR 기준치로 38dB 이상을 추천하는 경우가 많습니다. 이는 학습 데이터와 추론 성능을 극대화하기 위함입니다. 이는 강력한 데이터 입력을 보장함으로써 AI 기반 솔루션의 경쟁력을 직접적으로 높여줍니다.

어려운 조건에서도 강력한 성능

을 위해 저조한 빛의 카메라 모듈 혹은 혹독한 산업 환경에서 작동하는 시스템의 경우, SNR 노이즈가 영상에 미치는 영향의 정도를 그대로 반영합니다. 이미지 품질 . 우수한 성능의 카메라가 조도가 열악한 환경에서 다른 장치들이 실패하는 상황에서도 사용 가능한 데이터를 확보합니다. SNR 이러한 기능은 지속적인 작동과 시스템 신뢰성 향상을 보장하며, 이는 견고한 산업용 비전 구성에 있어 핵심 경쟁력입니다.

임베디드 비전 데이터 내 노이즈 이해: 노이즈 비율에 대한 심층 분석

소음 불필요한 신호가 영상 또는 동영상 데이터를 왜곡시켜 결과적으로 잡음비율(Noise ratio) 을 손상시키는 현상을 의미합니다. 이러한 노이즈는 실제 신호를 가리는 다양한 왜곡 형태로 나타납니다.

• 무작위 노이즈(Random Noise): 이는 무작위 반점(speckles)이나 곡물(graininess) 형태로 나타납니다. 여기에는 열 잡음 (열로 인해 센서 전자회로에서 발생하는 전자기 노이즈) 및 총격 소음 또는 양자 잡음 (센서에 도달하는 광자의 통계적 변동으로부터 발생함).

• 고정 패턴 노이즈(FPN): 이러한 노이즈는 줄무늬 또는 반점과 같이 센서의 결함으로부터 발생하는 일관되고 반복적인 패턴입니다. IEEE Transactions on Image Processing(2023)의 연구에 따르면, 보정되지 않은 FPN은 고해상도 센서에서 효과적인 다이내믹 레인지가 최대 10%까지 감소할 수 있음을 나타냅니다. FPN을 해결하는 것은 우수한 성능을 유지하기 위해 매우 중요합니다. 신호와 소음 비율 .

• 읽기 노이즈(Readout Noise): 이 유형의 노이즈는 아날로그 신호를 디지털로 변환하는 과정에서 발생합니다. 고품질 센서는 이를 최소화하도록 특별히 설계되었습니다.

• 간섭 노이즈(Interference Noise): 주변 전자기기에서 오는 전자기적 간섭 (EMI) 등 외부 요인들로 인해 패턴 또는 왜곡 현상이 발생할 수 있습니다. 이러한 문제를 완화하기 위해서는 적절한 차폐 및 접지가 필수적입니다.

잡음으로 인해 시스템이 유용한 정보를 추출하기 어려울 정도로 시각적 명확도가 저하됩니다. 또한 과도한 잡음은 데이터 크기와 대역폭 요구사항을 증가시켜 실시간 처리 및 저장에 어려움을 줍니다. 건강한 상태를 달성하기 위해서는 이러한 잡음원을 완화하는 것이 중요합니다. 잡음비율(Noise ratio) .

SNR이 임베디드 비전 시스템 성능 지표에 미치는 심대한 영향

그 신호와 소음 비율 이는 임베디드 비전 시스템의 여러 핵심 성능 측면에 상당한 영향을 미칩니다. 임베디드 비전 시스템 . 이는 달성 가능한 잡음비율(Noise ratio) 전반적인 시스템 효과성과 직결되며, 최적의 SNR .

잡음 수준과 핵심 데이터 추출

낮은 SNR 이미지 데이터 내에서 소음 수준 을 본질적으로 증폭시킵니다. 이로 인해 알고리즘이 실제 정보와 배경 간섭을 구분하기가 매우 어려워집니다. 이는 주요 애플리케이션에서 탐지 누락, 허위 감지 또는 부정확한 측정으로 이어지는 경우가 많으며, 정밀한 데이터에 의존하는 엔지니어들에게 큰 골칫거리가 되고 시스템 무결성에 영향을 미칩니다.

동적 범위 및 대비 인식

당신의 SNR 레벨은 시스템의 성능에 직접적인 영향을 미칩니다. 동적 범위 . 이는 이미지에서 가장 밝은 부분과 가장 어두운 부분 사이의 측정 가능한 비율입니다. 낮은 SNR 는 시스템이 복잡한 장면, 특히 매우 밝은 하이라이트와 깊은 그림자가 동시에 존재하는 환경에서 미세한 밝기 및 대비 차이를 구분하는 능력을 저하시킵니다. 이는 다양한 조명 조건에서 전체적인 디테일을 포착하는 시스템의 능력에 영향을 미칩니다.

해상도, 선명도 및 객체 인식

낮은 SNR 는 종종 인식되는 이미지 품질을 저하시켜 해상도 및 선명성 세부 사항이 흐릿하게 보이게 만듭니다. 이로 인해 객체 인식에 필수적입니다. 알고리즘이 오작동하거나 일관되지 않은 성능을 보일 수 있으며, 이는 기계 비전 에서 흔히 발생하는 문제입니다. 반면, 높은 SNR 해상도는 시스템의 성능을 크게 향상시킵니다. 해상도 및 선명성 , 세부 사항을 분명히 보여주고 탁월한 분석에 크게 기여합니다. 에지 검출 보다 정확한 분석을 위해.

상호작용: SNR과 카메라의 핵심 특성

SNR 단독적인 수치가 아니며, 카메라의 내재적 특성들과 복잡하게 연관되어 있습니다. 카메라 특성 . 이러한 영향 요소를 이해하는 것은 다양한 환경에서 최적의 영상 결과를 얻기 위해 중요합니다. 내장 시력 .

다이내믹 레인지 및 톤 조절 정확도

성능이 우수한 동적 범위 더 넓은 범위의 밝기와 색조를 포착할 수 있습니다. 색상 톤 및 단일 프레임 내의 빛의 세기입니다. 이는 다양한 밝기 수준에서 일관된 SNR 를 유지하는 데 중요하며, 시스템이 하이라이트와 그림자 모두에서 세부 사항을 정확하게 구분할 수 있도록 합니다.

ISO 감도 및 잡음 증폭

ISO 감도 는 센서가 수집한 빛을 증폭시키는 능력을 결정합니다. 높은 Iso 설정은 신호를 증폭시키지만 불행히도 고유 잡음도 함께 증폭시켜 전체적인 SNR 를 낮춥니다. 낮은 Iso 은 일반적으로 더 나은 SNR 를 제공하지만 더 많은 빛을 요구합니다. 균형 잡힌 설정이 필요합니다. Iso 는 빠르게 움직이는 물체를 촬영하기 위해 중요한 엔지니어링 결정입니다. 잡음비율(Noise ratio) .

셔터 속도와 모션 아티팩트

더 빠르게 셔터 속도 줄여 모션 블러 는 더 큰 조리개가 필요하는 경우가 많습니다. 하지만 이는 모두 이미지 품질에 부정적인 영향을 줄 수 있습니다. 오프터 이상 Iso , 이 두 가지 요소는 모두 SNR 이미지 품질을 저하시킬 수 있습니다. 어두운 환경에서 느린 속도로 촬영하면 더 많은 빛을 모을 수 있지만, SNR 노이즈 원천에 장시간 노출됨으로써 SNR(신호 대 잡음비)이 감소할 수도 있습니다.

센서 크기 및 광자 수집 효율성

이미지 센서의 물리적 크기 는 중요한 역할을 합니다. 일반적으로 더 큰 센서는 더 큰 픽셀을 가지므로 더 많은 광자를 수집할 수 있습니다. 더 많은 빛은 더 강한 신호로 이어지고, 결과적으로 더 나은 신호와 소음 비율 . 반면에 작은 픽셀은 수집하는 광자의 양이 적아 신호 대비 고유 노이즈가 증가하게 되고, 이는 SNR .

고급 이미지 처리 알고리즘 및 촬영 후 화질 개선 기술

고급 이미지 처리 알고리즘 개선에 있어 핵심적인 역할을 합니다 SNR 촬영 후 이러한 알고리즘은 불필요한 노이즈를 효과적으로 줄이면서도 중요한 디테일을 유지합니다. 예를 들어 공간 필터링 (예: 가우시안, 중앙값), 시간적 필터링 (프레임 평균화), 및 AI 기반 노이즈 제거 노이즈가 있는 데이터를 정리하여 효과적인 성능을 크게 향상시킵니다. 잡음비율(Noise ratio) .

구경 크기와 빛 수집 능력

그 공 개구부 크기 카메라 렌즈의 조리개는 센서에 도달하는 빛의 양을 조절합니다. 더 큰 오프터 (작은 f-숫자) 조리개는 더 많은 빛을 통과시켜 직접적으로 신호를 증폭시킵니다. SNR 반면, 작은 조리개는 더 긴 노출 시간이 필요하며, 이로 인해 더 많은 노이즈가 발생할 수 있습니다.

노출시간이 왜 SNR에 영향을 미치는지?

노출 시간 은 직접적인 영향을 미치는 핵심 요소입니다 SNR . 이는 센서가 빛을 수집하는 시간을 결정합니다. 노출 시간이 길어지면 이론적으로 포착되는 광자가 증가하여 신호 강도가 높아지고 SNR 신호는 시간에 비례하여 선형적으로 증가합니다.

그러나 실제 상황은 보다 복잡합니다. 긴 노출 시간은 또한 어두운 상태에서 발생하는 전류 노이즈인 다크 전류 노이즈를 함께 축적하게 됩니다. (센서 열에서 발생하는) 및 리드아웃 노이즈 . 신호가 선형적으로 증가하는 동안 일부 잡음 성분인 총격 소음 는 신호의 제곱근에 비례하여 증가합니다.

그 신호와 소음 비율 때문에 포톤 쇼트 노이즈 (SNR_Shot ) 은 다음 식과 같습니다:

여기서 $의$신호를 나타내며, 수집된 광자 수에 비례합니다(광원 세기와 노출 시간의 영향을 받음). 노출 시간( $t$)이 증가함에 따라 $의$증가하고 따라서 $\sqrt{의}$도 증가합니다. 이는 곧 SNR 일반적으로 노출 시간의 제곱근에 비례해서 향상되며, 쇼트 노이즈가 지배적이라고 가정할 때 . 실제 적용에서는 내장 시력 , 노출 시간 최적화는 균형 잡힌 접근이 필요합니다. 신호를 최대화하면서 동시에 노이즈 축적을 최소화함으로써 최고의 성능을 달성하는 것이 목표입니다. 잡음비율(Noise ratio) .

임베디드 비전에서 SNR(신호 대 잡음비) 향상을 위한 실행 가능한 전략

최적화하기 위해 SNR 효과적으로 작동시키기 위해서는 노이즈를 줄이거나 신호 품질을 개선해야 합니다. 다음은 귀하의 내장 시력 프로젝트를 위한 실행 가능한 전략입니다:

• 적절한 조명을 사용하여 신호 강도 최적화: 장면에 충분하고 일관된 조명이 확보되도록 하십시오. 신호 증가는 유리하지만 포화 상태는 피하십시오. 노이즈 감소 없이 과도한 증폭은 오히려 노이즈를 증폭시켜 화질을 저하시킬 수 있습니다. 이미지 품질 .

• 전략적인 카메라 선택 및 구조 설계: 카메라를 구매하거나 커스터마이징할 때, 견고하고 저잡음 구조 설계를 갖춘 모델을 우선적으로 고려해야 합니다. Sinosseen과 같은 주요 카메라 모듈 제조사 자사의 일반적인 사양을 상세히 명시하는 경우가 많습니다. SNR 잘 설계된 카메라는 우수한 기본 이미지 품질을 보장합니다.

• 고품질 이미지 센서에 투자: 선택하십시오 매우 낮은 및 높은 리드아웃 노이즈 성능을 가진 고품질 이미지 센서 양자 효율 . 이러한 센서는 자체적으로 생성되는 노이즈를 최소화하여 우수한 영상 품질에 직접적으로 기여합니다. SNR .

• 효과적인 열 관리: 우수한 열 설계 를 시스템 내에 적용하세요. 센서 온도를 낮추면 특히 열 잡음 에 의해 심각하게 영향을 받는 다양한 형태의 노이즈를 크게 줄일 수 있습니다. SNR . 『Journal of Imaging Science and Technology』(Vol. 67, No. 3, 2023)에 실린 연구에 따르면 산업용 카메라에서 센서 온도가 섭씨 5도 낮아질 때마다 SNR(신호 대 잡음비)이 7% 개선된 것으로 나타났습니다. 수동 또는 능동 냉각 솔루션은 필수적입니다.

• 카메라 설정 미세 조정: 를 적극적으로 최적화하세요 노출 시간 , 셔터 속도 , 그리고 이득(ISO) . 신호를 극대화하면서 노이즈를 최소화하는 것이 목표입니다. 클리핑을 방지하고 과도한 노이즈 증폭을 피하기 위한 정밀한 균형점을 찾아야 하며, 이는 양호한 화질 유지에 매우 중요합니다. 신호와 소음 비율 .

• 고급 이미지 처리 알고리즘 활용: 정교한 기술을 활용하여 이미지 처리 알고리즘 실시간 또는 촬영 후 소음 감축 . 이러한 방법에는 공간 필터링 (예: 가우시안, 중앙값), 시간적 필터링 (프레임 평균화), 및 AI 기반 노이즈 제거 . 이러한 방식은 세부 정보를 보존하면서 노이즈가 있는 데이터를 정리하여 효과적인 잡음비율(Noise ratio) .

결론: SNR - 신뢰할 수 있는 임베디드 비전의 핵심

그 신호/음성 비율 (snr) 은 분명히 내장 시력 시스템 에 직접적인 영향을 미치며 영상 및 동영상 데이터 품질 분석 결과에도 영향을 미침 정확도 및 신뢰성 . 이해하는 것은 신호 대 잡음비(SNR)란 무엇입니까 , 그 계산 방법, 영향을 미치는 요인들, 그리고 실행 가능한 개선 전략들을 이해하는 것은 탁월함을 추구하는 엔지니어들에게 매우 중요합니다.

중점을 두고 SNR 최적화를 실시하면 귀하의 임베디드 비전 응용 분야에서 성능을 크게 향상시킬 수 있습니다. 이는 보다 명확한 데이터, 신뢰할 수 있는 인사이트를 얻고, 강력하고 효과적인 시스템을 구축할 수 있음을 의미합니다. 비효율적인 잡음비율(Noise ratio) 가 프로젝트의 가능성이나 시스템 성능을 저하시키지 않도록 하십시오.

임베디드 비전 시스템의 SNR 최적화에 전문가의 도움이 필요하십니까? 귀하의 특정 애플리케이션에 맞는 사용자 정의 솔루션과 함께 이상적인 저잡음 카메라 모듈 의 선택을 도와드리겠습니다. 문의하기 상담을 위해.
