מהו טכנולוגיית LiDAR?איך היא עוזרת במדידת עומק?

טכנולוגיית LiDAR (Light Detection and Ranging) היא חדשנות מרכזית במערכות תחזות משובצות. מהנדסים ומקצועי תחום מגלים שהטכנולוגיה הופכת להיות חיונית יותר מתמיד. במאמר זה נבחן בפירוט את עקרונות היסוד של טכנולוגיית LiDAR , יישומים מגוונים שלה, ופתרונות יישומיים. נבחן גם את המגמות העתידיות של הטכנולוגיה.

מהי טכנולוגיית LiDAR?

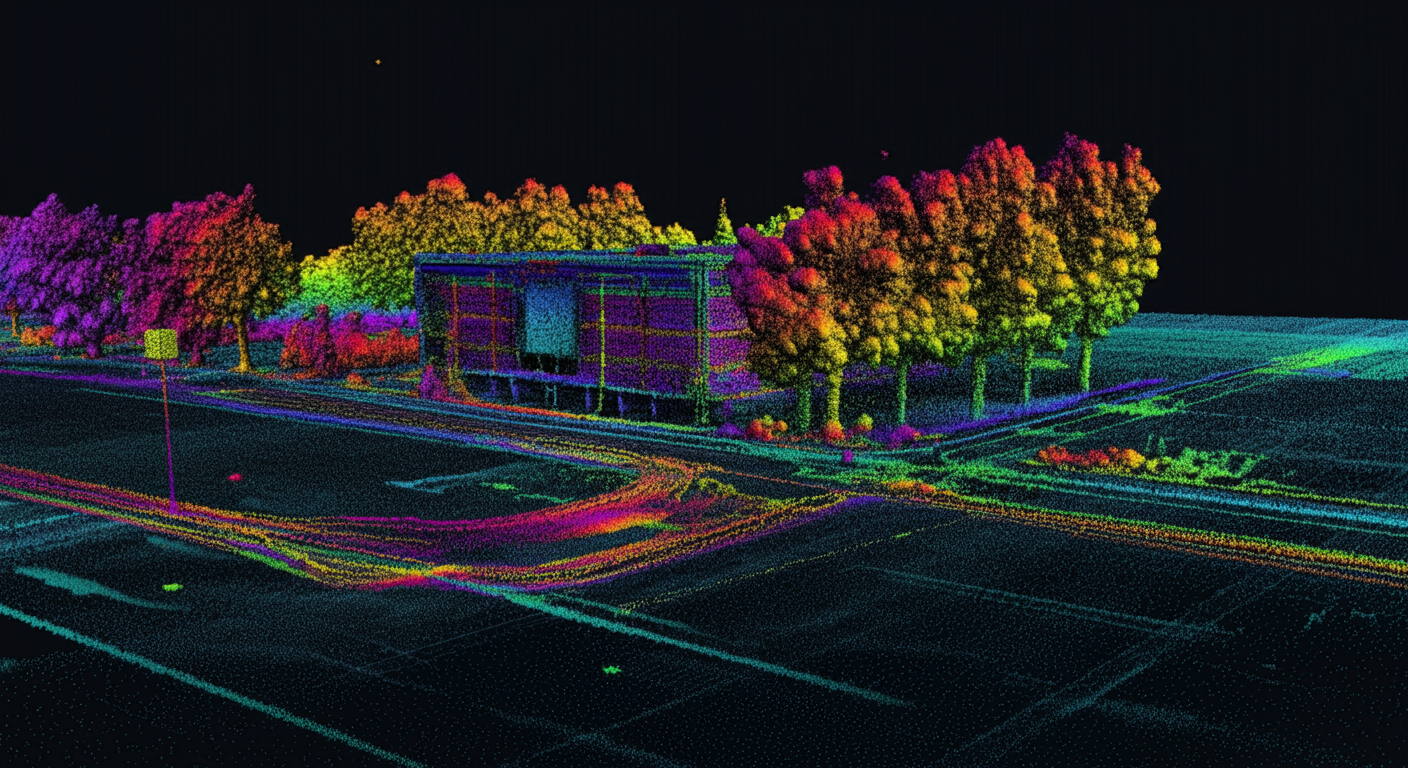

לידר , ראשי תיבות של Light Detection and Ranging , היא טכנולוגיה מתקדמת של اكتשاف מרחוק . היא מודדת במדויק את המרחק לאובייקטים. היא עושה זאת על ידי שידור קרני לייזר בפולסים ובחישוב הזמן הנדרש עד שהפולסים חוזרים אל חיישן הספקטרום. שיטה זו מאפשרת ל סורקי LiDAR לإنشاء מפורט מודלים ב-3D , הידוע גם בשם ענני נקודות . מודלים אלו ממפים במדויק את הקונטורים של עצמים ואת הסביבה שלהם. העיקרון הבסיסי הזה הוא בבסיס כל מערכות לייזר .

לייזר פועל באופן דומה לרדאר (רדאר), אך יש הבדל מהותי: הוא משתמש ב לייזרים במקום גלי רדיו -אני לא יודע. א חיישן לייזר יכול לפלוט עד 160,000 אותות לייזר בשנייה. זה מאפשר מדידות מהירות ומדויקות ביותר של אובייקטים יעד. הנוסחה לחישוב המרחק לאובייקט היא פשוטה: מרחק האובייקט = (מהירות האור × זמן הטיסה) / 2 . הנוסחה הזו מראה בבירור כיצד טכנולוגיית LiDAR משתמש במהירות האור ובזמן הטיסה של פולס האור. היא מבטיחה מדידות מדויקות ואמינות במיוחד . הפונקציה המרכזית הזו היא חיונית עבור כל מצלמת קמירות .

פירוש LiDAR: הבנת העקרונות המרכזיים

הביטוי " פירוש LiDAR " מצביע ישירות על הפעולה הבסיסית של הטכנולוגיה: שימוש באור כדי לגלות ולמדוד מרחק. הדיוק הזה נגזר ממספר רכיבים מרכזיים שפועלים יחד בתוך מצלמת לייזר (LiDAR) מערכת.

מקור לייזר

מקור הלייזר פולט פולסים של לייזר באורכי גל שונים. מקורות נפוצים כוללים לייזרים מדופנים בנדוביום-איטריום אלומיניום גרנט (Nd-YAG). לייזר טופוגרפי (Topographic) טכנולוגיית LiDAR частично משתמש באורכי גל 1064 ננומטר או 1550 ננומטר לצורך ביטחון. לעומת זאת, לייזר בתיומטרי (Bathymetric LiDAR) משתמש ב ليיזר באורך גל 532 ננומטר כדי להשתרשר בתוך המים. רכיב זה הוא הלב של כל חיישן לייזר .

סורק ואופטיקה

הסורק משתמש במראות מוסטות כדי להכווין את קרן הלייזר. זה מאפשר 넓ות שדהみ (Field of View - FoV) ו יכולות סריקה במהירות גבוהה . היכולת הדינמית הזו היא קריטית עבור לידר לקבלת מהירה של נתוני הסביבה ב.scope נרחב. זה הופך את לייזר (LiDAR) לכלי עוצמתי פתרון תחושת עומק תלת-מימדי .

מגלה

הגלאי קולט את האור המוחזר מכשורים. לרוב הוא משתמש בגלאים אופטיים סטטיים, כמו דיודות פוטואלקטריות סיליקוניות (APDs) או גלאים מרובייפן (PMTs). הם רגישות גבוהה מבטיחים כי גם אותות מוחזרות חלש נקלטים ביעילות. זהו היסד של דיוק ה-LiDAR .

מקלט GPS ויחידה מדידה אינרציאלית (IMU)

IN מערכות LiDAR באוויר , מקלט GPS עוקב אחר גובה ומיקום המטוס. זהו נתון קריטי עבור מדידות דיוק גובה של הקרקע . במקביל, יחידה מדידה אינרציאלית (IMU) בקרת מהירות הרכב וכיוונו. זה מבטיח את הגדרה מדויקת של מיקום הפועמים הלייזרים על הקרקע. רכיבים אלו פועלים יחד. הם מאפשרים מערכות לייזר לספק נתוני עומק תלת-ממדים במדויק וביעילות גבוהה , ומציעים פתרונות יציבים ליישומים מגוונים ומורכבים. הסינרגיה הזו יוצרת מצלמת לייזר (LiDAR) גיוותית במיוחד.

איך פועל LiDAR בפועל?

מערכות לייזר מסווגים באופן כללי לשתי קטגוריות עיקריות על פי פלטפורמת הפעולה שלהם: לידר באוויר ו LiDAR מבוסס קרקע . לכל סוג יש יישומים וחסרונות ייחודיים. זה מראה איך פועל LiDAR במקרים שונים. הגיוונים האלה של טכנולוגיית LiDAR codeAt diverse industry needs.

לידר באוויר

Sensoren אוויריים תלת-ממדליים מוצבים בדרך כלל על מטוסים ללא טייס או על מסוקים. הם פולטים פולסים של אור לקרקע וקולטים את הפולסים המוחזרים כדי למדוד מרחקים באופן מדויק. זה טכנולוגיית LiDAR מכיל שתי קטגוריות משנה: liDAR טופוגרפי למיפוי פני היבשה, ו- liDAR בתיומטרי . האחרון משתמש באור ירוק כדי להשתרר אל תוך מי הים, ומודד את הגובה של קרקעות ים ונהרות. זה הופך אותו לכלי חיוני למיקומים הגדולים הצגת סביבה .

LiDAR מבוסס קרקע

מערכות LiDAR מבוססות קרקע מתקנים אותם על כלי רכב או על שלושת רגליים נייחות. הם ממפים בעיקר תכונות טבעיות של מבנים ומבקרים בכבישים מהירים. מערכות אלו חיוניות גם ליצירת מודלים תלת-ממדיים מדויקים של אתרים היסטוריים . סריקות מוטות סורקי LiDAR יכול להיות liDAR נייד (לכלי רכב נעים) או liDAR סטטי (יישומים נייחים). הם מציעים דיוק בלתי שווה ליצירת מידע מפורט ניהול אסSETS ו תכנון עירוני .

מצלמת LiDAR: יישומים בעולם האמיתי

הבנת איך חיישני LiDAR מפעילים הוא חשוב. אך היישומים בפועל מדגישים באמת את הפוטנציאל העצום של הטכנולוגיה. הגיוות של מצלמת לייזר (LiDAR) הופכת אותו ללא יקר בכלכלה pushing the boundaries of מערכות ראייה מובנות .

כלי רכב וציוד אוטונומיים

מכונות אוטונומיות , כולל מכוניות, משאיות, דראונים , ו זרועות רובוטיות , תלויה ב מודולי מצלמות תלת-ממדיות עם תחושת עומק . המודולים מאפשרים גילוי מכשולים , מיקום בעל דיוק גבוה , ו מיפוי סביבתי . חיישני LiDAR מספקים קרן לייזר מסתובבת של 360 מעלות. הם יוצרים מיליוני נקודות נתונים בזמן אמת כדי ליצור תוכן מפורט מפות ענן נקודות של הסביבה. הדבר הזה מאפשר לרכב לנווט בבטחה, לבצע הימנעות ממכשולים באופן מדויק , ולבחור אובייקטים באופן מדויק בתנאי מזג אוויר ותאורה שונים. ביצועי ה-LiDAR המאובטחים הופכים אותו לאבן יסוד של נהיגה אוטונומית .

רובוטים נעים אוטונומיים (AMR)

IN מתקני ייצור , מחסנים , חנויות קמעונאיות , ו מרכזי הפצה , AMRs משחקים תפקיד מרכזי. הם מטפלים במשימות כמו בחירת פריטים, תחבורה ומיון, מבלי להיות תחת פיקוח אנושי ישיר. לידר הוא פתרון אידיאלי למכשורים אוטונומיים (AMRs). הוא מאפשר זיהוי מהיר ויעיל של אובייקטים ו יצירת מפה . בהשוואה לפתרונות אחרים, LiDAR מציע עומס עיבוד נמוך יותר ו יכולת זמן אמת גבוהה יותר למכשורים אוטונומיים (AMRs). זה מבטיח את הפעולה היעילה והבטוחה שלהם בסביבות פנימיות מורכבות ודינמיות. זה מדגים את הכוח של טכנולוגיית LiDAR iN אוטומציה תעשייתית .

מיפוי גאוגרפי ומודל בניין

טכנולוגיית LiDAR הוא חיוני ב מיפוי גאוגרפי , ניתוח טופוגרפי , ו תכנון עירוני . הוא יוצר ביעילות מודלי גובה דיגיטליים (DEMs) ומודלי משטח דיגיטליים (DSMs) מדויקים במיוחד. מספק נתונים בסיסיים לתכנון שטח, סימולציית שיטפונות וניהול משאבים. בנוסף, LiDAR משמשת באופן נרחב ב نمذול מידע על מבנים (BIM) ו יצירת מודל תלת-ממדי של אתרים היסטוריים . היא קולטת צורות ומבנים גאומטריים מדויקים של בניינים. זה תומך במאמצי עיצוב, בנייה ושימור. זה מדגיש את השפעת ה- LiDAR המהפכנית מעבר לרובוטיקה בלבד.

אתגרים הקשורים לטכנולוגיית LiDAR

למרות היתרונות המשמעותיים של טכנולוגיית LiDAR , היא עדיין מתמודדת עם מספר אתגרים מעשיים. הבנת האתגרים האלה עוזרת בפיתוח פתרונות להט"ד יעילים יותר .

ראשית, המחיר נותר דאגה ראשונית . ביצועים מתקדמים חיישני LiDAR הם לעיתים קרובות יקרים. זה מגביל את אימוצם המרוכז בחלק מהמוצרים לצריכה המונית. שנית, תנאי מזג אוויר קיצוניים , כגון ערפל כבד, שלג או גשם סוער, יכולים לחסום קיצונית את ההפצה וההחזרה של הלייזר. זה מוריד את הביצועים ואת דיוק הנתונים של מצלמות LiDAR .ßerdem, עיבוד נתונים מורכב הוא אתגר חשוב. LiDAR מייצר נפח עצום של נתוני ענן נקודות. זה דורש כוח עיבוד משמעותי ואלגוריתמים מורכבים לעיבוד וניתוח בזמן אמת. זה מעמיס על המערכת ועל פיוט החשמל.

לבסוף, גודל פיזיים וקושי באינטגרציה של החיישנים עצמם גם כן צריכים להיפתר. זה נכון במיוחד עבור מערכות ראייה מובנות עם הגבלות קפדניות על שטח ומשקל. преיכת אתגרים אלה תהיה קריטית להתפשטות רחבה יותר של טכנולוגיית LiDAR בתעשייה נוספת.

סיכום: העתיד של טכנולוגיית LiDAR

הגעתו של טכנולוגיות תחושת עומק תלת-ממדיות , במיוחד לידר , שינתה ללא ספק את האופן בו אנו percipients ואת הסביבה שלנו. החל משדרוג היכולות של רכבים אוטונומים לצמצום תהליכי הפעלה ב הגדרות תעשייתיות , ההשפעה של LiDAR רחוקה לכת. טכנולוגיה זו לא רק הגבירה את היעילות התפעולית בטיחות ויעילות אלא גם פתחה מסלולים חדשים לפיתוח יישומים חדשניים .

בขณะ שהתהליכים הטכנולוגיים הללו ממשיכים להתפתח, חיישני LiDAR צפויים להפוך לקטנים יותר, זולים יותר, ויעילים יותר. השימושים בהם ימשיכו להתרחב, להשתלב עוד יותר בחיי היומיום שלנו ו לעצב את עתיד הטכנולוגיה. ההתקדמות המתמדת ב טכנולוגיית LiDAR מבטיחה התפתחויות מרתקות.
