מודול מצלמה עם זיהוי פנים זווית רחבה עבור תעשיות מסחר, בגודל קטן עם חיישן AR0230

מודול מצלמה עם זיהוי פנים זווית רחבה עבור תעשיות מסחר, בגודל קטן עם חיישן AR0230

פרטי המוצר:

מקום המוצא:	שנזין, סין
שם המותג:	Sinoseen
תעודה:	RoHS
מספר מודל:	XLS-PC222M-V1.0

תנאי תשלום & שיפוט:

כמות הזמנה מינימלית:	3
מחיר:	negoiable
פרטי אריזה:	מגש+כיס אנטי-סטטי בתוך קarton
זמן משלוח:	2-3 שבועות
תנאי תשלום:	T/T
יכולת אספקה:	500,000 יחידות/חודש

בקשה למידע

פרמטר
מוצרים קשורים
בקשה למידע

מידע מפורט

סוג:	זיהוי פנים מודול מצלמה	חיישן:	1/2.7" Aptina AR0230
דפנות:	2MP (1920*1080)	מימדים:	60x13mm(תואם)
שדה ראייה של העדשה:	80°(אופציונלי)	סוג מוקד:	דגש קבוע
ממשק:	USB2.0	תכונות:	טווחו' דינמי גבוה
הארה גבוהה:	*מודול מצלמת זיהוי פנים 19201080 מודול מצלמת זיהוי פנים AR0230 מודול מצלמת UVC 19201080*

תיאור המוצר

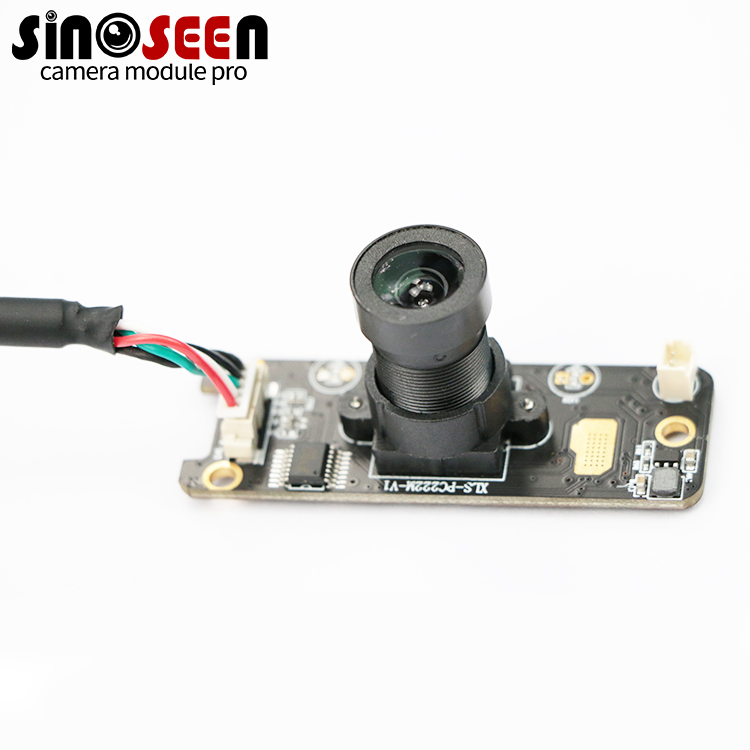

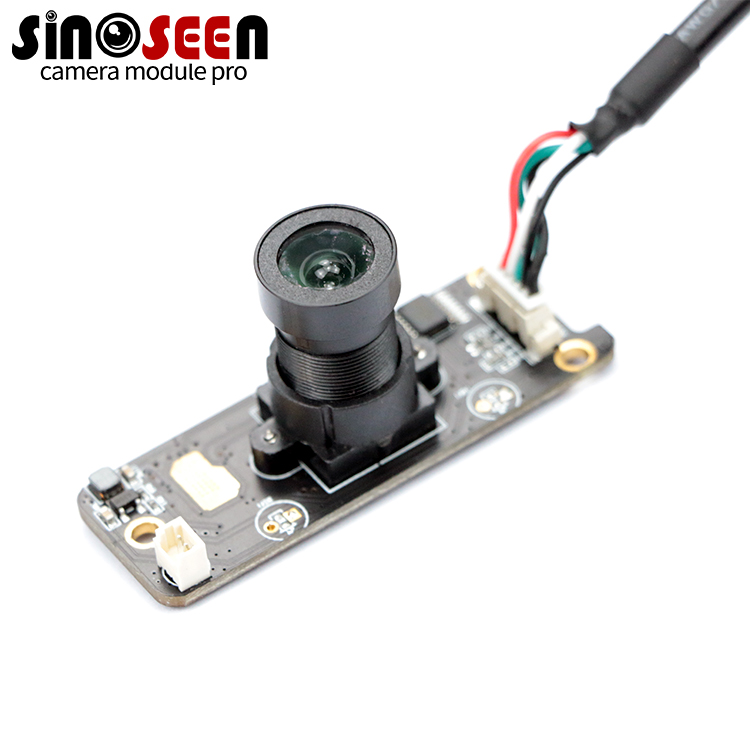

המודול מוגדר目前 בגודל 60MMX13MM וניתן להתאימו לצרכיך. מודול הקמרא USB2.0 זה כולל את חיישן CMOS APTINA AR0230 ומציג תוקף של 2MP (1920 X 1080) עם שיעור מסך של 30FPS בפנימיה מלאה. המודול הזה כולל טווח דינמי של עד 96dB, מה שמאפשר לו לשמש עבור מגוון רחב של יישומים כולל זיהוי פנים, רכב, רובוטיקה, חזית מכונות, ADAS, מכונות חכמות, קיוסקים, מכונות אוטומטיות, מעקב אחר חלונות/כניסה ועוד.

מאפייני המוצר

לכידת תמונות באיכות מלאה HD

תמונה בגודל 1920 × 1080 מספקת תצוגה ביחס 16:9 לכידת אזור האינטראקציה מול הטרמינל. יש לבדוק את רמת הפרטים בתמונה במיקום המשתמש המתוכנן לפני השלמת ההתקנה.

פלט MJPEG ו-YUY2

יש לבחור את פורמט הפלט בהתאם לתוכנת המארח, לרוחב הפס הזמין ולדרישות העיבוד. יש לאשר את קצב התמונות הנתמך עבור כל פורמט וניגודיות שנבחרו.

שילוב USB

החיבור דרך USB 2.0 מספק דרך פרקטית לאינטגרציה עם מערכות מארח תואמות. יש לאשר את זיהוי המצלמה, לכידת הוידאו והשליטים הנתמכים על המכשיר היעד.

בחירת עדשה למרחק העבודה

יש לקחת בחשבון גם את השטח שמכסה הנוף וגם את הפרטים הפנים. תצוגה רחבה יותר תאפשר לכידת חלק גדול יותר של הסביבה, בעוד שהיישום עלול לדרוש תצוגה קרובה או צרה יותר כדי להשיג את רמת הפרטים הדרושה מהמטרה.

הגדרות תמונה ניתנות להתאמה

הגדרות החשיפה, הבהירות, הניגודיות והרוויה יכולות לעזור להתאים את התמונה לסביבת ההתקנה. הבקרה הזמינה תלויה ב펌וורת וביישום המארח.

תובנות טכניות

מספר מודל	XLS-PC222M-V1.0
חיישן	1/2.7’’ Aptina AR0230
רזולוציה	2 מגה פיקסל
הפיקסלים המדויקים ביותר	1920 X 1080
גודל פיקסל	3.0μm x 3.0μm
רזולוציה	ראה למעלה
פורמט דחיסה	YUY2/ MJPG
שיעור מסגרות	ראה למעלה
סוג שטר	שטרט אלקטרוני גלול
זווית שדה העדשה	80° ותואם אישית
תדר שעון קלט	6-48MHz
סוג דגש	תאימות מוקד קבוע/תאימות ידנית
יחס S/N	41dB
טווח דינמי	עד 96dB
זרם כהה	<10mA
סוג ממשק	USB2.0
מיקרופון	אופציונלי
פרמטר תקן	בהירות/ניגודות/עוצמת צבע/טון/הגדרה/ גמא/밸נס לבן/חשיפה
תדר קול	אופציונלי
ספק כוח	הספק מה-BUS USB
צריכת חשמל	DC 5V, 180mA
芯⽚ עיקרי	DSP/SENSOR/FLASH
שליטה אוטומטית בערימה (AEC)	תְמִיכָה
밸נס לבן אוטומטי (AEB)	תְמִיכָה
שליטה אוטומטית בגain (AGC)	תְמִיכָה
ממד	60x13MM
טמפרטורת אחסון	-20°C עד 70°C
טמפרטורת פעילות	0°C עד 60°C
חוט USB	רְשׁוּמָה
תמיכה במערכת הפעלה	WinXP/ויסטה/Win7/Win8/Win10 לינוקס עם UVC (מעל linux-2.6.26) MAC-OS X 10.4.8 או חדש יותר הצטמרמerchant עם UVC אנדרואיד 4.0 אומעלה עם UVC

Retail-Small-Size-AR0230-Camera

תחומי יישום

זיהוי פנים : לכידת פנים לשליטה בגישה.
תשלום בקוד QR : הדמיה של קודים לפענוח.
מכשירי VR : קלט חזותי למערכת מעקב תנועה.
מעקב מהיר : לכידת תמונות של עצמים בתנועה.
סריקה בטרמינל תיעוד וצילום ברקודים
ראיית רובוטים תמונות ליצירת מיקום והנחייה
אבטחה ובית חכם מערכת מעקב פנים וחוץ
איסוף נתוני אימון עבור בינה מלאכותית לכידת תמונות לקבוצות נתוני בינה מלאכותית
הדמיית רפואה ומדעי החיים לכידת תמונות למיקרוסקופיה ולמחקר

תהליך התאמה אישית ופיתוח עבור יצרני ציוד מקורי / יצרני ציוד מוגדר על-ידי הלקוח

התאמת המצלמה לדרישות האינטגרציה שלכם

תצורה מתאימה של מצלמה חייבת להתאים הן למשימת הצילום והן לבניית המכשיר. סינוסין מספקת שירותים של מודולי מצלמה עבור יצרני ציוד מקורי / יצרני ציוד מוגדר על-ידי הלקוח, ויוכלו להעריך שינויים בהגדרה האופטית, בסידור הפסים הגמישים, בסדר החיבורים וההגדרה הפעילה הנתמכת.

דרישות הפרויקט	תחומי ביקורת הנדסית	מידע שחייב להיות מסופק
המצלמה אינה מתאימה לקופסה	מיקום ראש המצלמה, תרשים ה-FPC ונתיבי החיווט	שרטוטים מכניים והשטח הזמין
הטווח של הסצנה או המרחק העבדות אינו מתאים	בחירת עדשה, שדה הראיה והגדרת המיקוד	מידות היעד והמרחק לכיתה
החיבור למחשב המארח שונה מעיצוב הסטנדרטי	מחבר, הקצאת פינים ותצורת הממשק	מאפייני המחשב המארח ודרישות החיבור
אובייקטים נעים דורשים לכידה חדה יותר	הבערה, תאורה וếโ_modes של קצב פריימים נתמכים	מהירות יעד, דוגמאות לתמונות ותנאי תאורה
הפרויקט דורש הדמיה באינפרא אדום	התאמה של מסנן ואוביקטיב	אורך גל של האירוס והדרישות להדמיה

האפשרות להתאמה אישית, היקף הפיתוח, עלות וזמן מוביל מאומתים לאחר סקירת ההנדסה.

תהליך맞춤יות

שלב 1 — שיתוף הדרישות שלכם

ספקו את היישום, פלטפורמת המארח, הרזולוציה והקצב הרצויים, המרחק העבדתי, מקום ההתקנה והכמות המשוערת.

שלב 2 — סקירת התצורה

הערכה של מצב הפעולה של החיישן, הממשק, האוביקטיב והסידור המכניצי. זיהוי כל השינויים הנדרשים למכשיר היעד.

שלב 3 — אישור השרטוטים ومع Criteria להערכה

להסכים על תצורת המערכת, פרטי החיבור, הבדיקה המכנית ודרישות קבלת הדגימה לפני ייצור הפרוטוטיפ.

שלב 4 — הערכת דגימות

לבצע בדיקת איכות התמונה, קצב פריימים יציב, התנהגות החשיפה, אינטגרציה עם המארח והתאמה המכנית בסביבת הפעולה האמיתית.

שלב 5 — אישור תצורת הייצור

לאשר את הדגימה שהתקבלה, התרשימים, רכיבי האופטיקה והתצורה הפעילה לפני מעבר לייצור מסיבי.

לשלוח את התרשימים והדרישות להצגה שלכם

אודות Sinoseen

חברת Shenzhen Sinoseen Technology Co., Ltd. הוקמה ביוני 2016 ומתמחה בעיצוב, פיתוח, ייצור ושירותי OEM/ODM של מודולי מצלמה מבוססי CMOS.

המוצר כולל מודולי מצלמה מסוג USB, MIPI ו-DVP, והשירותים משתרעים מהפיתוח דרך הייצור ועד לתמיכה לאחר המכירה.

לפרויקטים של ראייה משובצת, סינוסין עובדת עם הלקוחות כדי להעריך את משימת הדמיה יחד עם דרישות האינטגרציה המכנית והאלקטרונית. זה עוזר להגדיר תצורת מצלמה שניתן לבדוק במכשיר היעד לפני אישור הייצור.

אישורים ורכוש פكري

התיעוד של סינוסין כולל רשומות ניהול איכות, מסמכים לאישור התאמה של המוצר, זכויות יוצרים לתוכנה ופטנטים למודלים שימושיים. לפרויקט מודול המצלמה שלכם, יש לבקש את המסמכים הנוכחיים שחלים על המודל והתצורה שנבחרו, כולל מסמכים רלוונטיים לאישור CE, FCC או RoHS.

שאלה נפוצות

שאלה 1: האם המודול מבצע זיהוי פנים באופן עצמאי?

המודול מצלם תמונות. זיהוי פנים והתאמת זהות דורשים אלגוריתמים ותוכנה תואמים במערכת המארח.

שאלה 2: האם הוא כולל זיהוי חיים או הגנה מפני הונאה?

פונקציות אלו אינן מוגדרות בمواصفות שסופקו. יש להגדיר את דרישות המערכת בנפרד ולערוך הערכה של החומרה והתוכנה הדרושות.

שאלה 3: האם YUY2 תומך גם ב-1080P בקצב 30 פריימים לשנייה?

טבלת קצבי הפריימים שסופקה מציינת MJPEG עבור 1080P בקצב 30 פריימים לשנייה. יש לבקש את רשימת המצבים של YUY2 לפני בחירת תצורת הפלט.

שאלה 4: האם העדשה הרחבה ביותר תמיד הטובה ביותר לכידת פנים?

לא. בחירת העדשה תלויה במרחק העבודה, בשטח הכיסוי והפרטים הפנים הדרושים לתוכנה. יש לבדוק את המיקום המדויק של היעד ואת שטח התמונה.
