उत्पाद विवरण

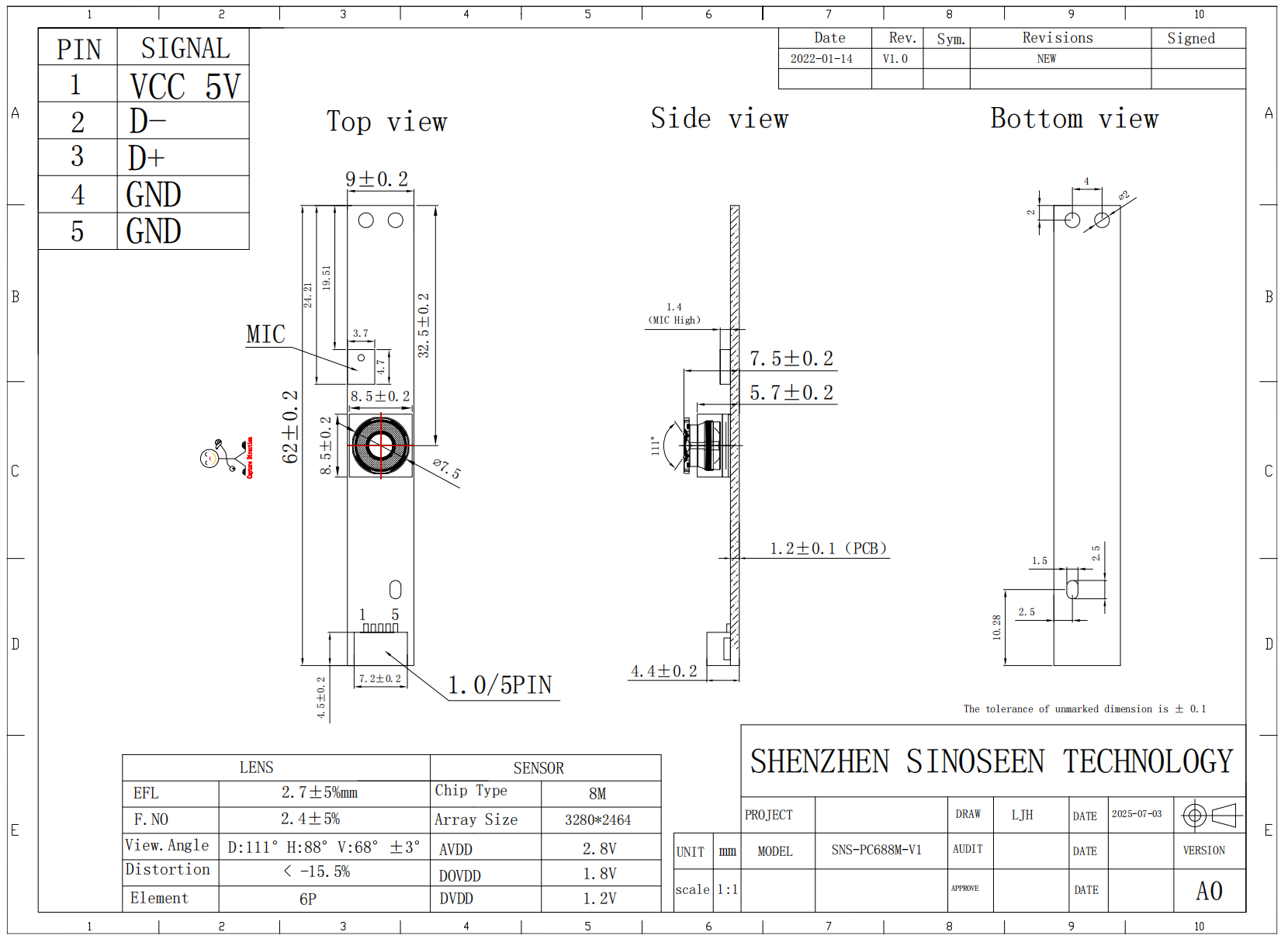

एसएनएस-पीसी688एम-वी1 एक 8 एमपी आईएमएक्स179 स्वचालित फोकस यूएसबी 2.0 कैमरा मॉड्यूल है, जिसका बोर्ड पतला है — 62 × 9 मिमी।

यह 15 फ़्रेम प्रति सेकंड पर 8 एमपी कैप्चर और 30 फ़्रेम प्रति सेकंड पर 1080पी वीडियो का समर्थन करता है, जिससे यह दस्तावेज़ स्कैनिंग और एम्बेडेड टर्मिनल्स के लिए एक उम्मीदवार बन जाता है।

अपने प्रोजेक्ट के लिए लेंस, बोर्ड और केबल के अनुकूलन पर चर्चा करने के लिए सिनोसीन से संपर्क करें।

नमूना अनुरोध करें | कस्टमाइज़ेशन पर चर्चा करें

उत्पाद अवलोकन एवं विशेषताएँ

विस्तार-उन्मुख इमेजिंग के लिए 8एमपी कैप्चर

यह मॉड्यूल ऐसे कार्यों के लिए 3264 × 2448 का आउटपुट 15 फ्रेम प्रति सेकंड की दर से समर्थित करता है जिनमें पाठ, आउटलाइन और सूक्ष्म विवरणों की आवश्यकता होती है। स्कैनिंग और पहचान परियोजनाओं के लिए, अपेक्षित कार्य दूरी और प्रतिनिधित्वपूर्ण प्रकाश शर्तों के तहत छवि की गुणवत्ता का मूल्यांकन करें।

कैमरा छवियाँ प्रदान करता है। OCR, चेहरे की पहचान और निरीक्षण निर्णयों के लिए होस्ट-साइड सॉफ़्टवेयर की आवश्यकता होती है।

30 फ़्रेम प्रति सेकंड पर पूर्ण एचडी वीडियो

लगातार प्रीव्यू पर प्राथमिकता देने वाले अनुप्रयोगों के लिए, मॉड्यूल 1920 × 1080 को 30 फ़्रेम प्रति सेकंड पर समर्थन करता है।

कार्य के अनुसार आउटपुट मोड चुनें: उच्च रिज़ॉल्यूशन विवरण को बनाए रखने में सहायता कर सकता है, जबकि लाइव दृश्य के लिए फ़्रेम दर, ट्रांसमिशन और होस्ट प्रोसेसिंग क्षमता पर भी विचार करने की आवश्यकता होती है।

विषय की दूरी में परिवर्तन के लिए स्वचालित फ़ोकस

स्वचालित फ़ोकस कैमरे के पास या दूर होने पर विषय की छवि की तीव्रता को समायोजित करने में सहायता करता है। नमूना परीक्षण के दौरान, न्यूनतम फ़ोकस दूरी, पुनः फ़ोकस करने का समय और प्रतिबिंबित सतहों के आसपास के व्यवहार की जाँच करें।

यदि आपके अनुप्रयोग को फ़ोकस लॉकिंग या सॉफ़्टवेयर-नियंत्रित फ़ोकस की आवश्यकता है, तो चयन के दौरान इन आवश्यकताओं को निर्दिष्ट करें। उपलब्ध नियंत्रण आपूर्ति किए गए फ़र्मवेयर पर निर्भर करते हैं।

यूएसबी 2.0 कनेक्टिविटी

मॉड्यूल यूएसबी 2.0 इंटरफ़ेस का उपयोग करता है। सफल एकीकरण के लिए कनेक्टर, केबल, ऑपरेटिंग सिस्टम और कैप्चर एप्लिकेशन पर भी निर्भर करता है।

डिप्लॉयमेंट के लिए निर्धारित होस्ट हार्डवेयर पर आवश्यक रिज़ॉल्यूशन, फ्रेम दर और आउटपुट प्रारूप की पुष्टि करें।

आवश्यक कवरेज के आधार पर लेंस का चयन

प्रदान किए गए उत्पाद जानकारी में 65° फ़ील्ड ऑफ़ व्यू (FOV) विकल्प का उल्लेख है। लेंस का चयन करते समय अपनी कार्य दूरी और आवश्यक सीन कवरेज बताएँ।

चौड़ा दृश्य अधिक विस्तृत सीन को कैप्चर करता है, लेकिन एक ही आउटपुट रिज़ॉल्यूशन पर कोई व्यक्तिगत लक्ष्य कम पिक्सेल घेरता है। निर्दिष्ट FOV क्षैतिज, ऊर्ध्वाधर या विकर्ण है — यह पुष्टि करें, साथ ही लागू लेंस और आउटपुट मोड के साथ।

8MP रिज़ॉल्यूशन — विस्तृत छवि कैप्चर के लिए 15 फ़्रेम प्रति सेकंड पर 3264 × 2448।

स्वचालित फोकस — विषय की दूरी में परिवर्तन के साथ फोकस को समायोजित करता है।

फुल एचडी वीडियो — 30 फ़्रेम प्रति सेकंड पर 1920 × 1080।

पतला बोर्ड — 62 × 9 मिमी फॉर्म फैक्टर के साथ वैकल्पिक 78° FOV लेंस।

OEM अनुकूलन — लेंस, बोर्ड और केबल विकल्प इंजीनियरिंग समीक्षा के अधीन हैं।

विस्तृत जानकारी

रिज़ॉल्यूशन और फ्रेम दर

नमूना कॉन्फ़िगरेशन का चयन और मंजूरी देते समय संबंधित आउटपुट प्रारूपों की पुष्टि करें।

OEM/ODM अनुकूलन एवं विकास प्रक्रिया

अपने उपकरण की आवश्यकताओं के अनुसार कैमरा कॉन्फ़िगर करें

एक छवि को कैप्चर करना एकीकरण का केवल एक हिस्सा है। स्थापना के लिए उपलब्ध स्थान, लेंस की स्थिति, केबल मार्गनिर्देशन और होस्ट प्लेटफ़ॉर्म सभी अंतिम कॉन्फ़िगरेशन को प्रभावित करते हैं।

सिनोसीन ओईएम/ओडीएम कैमरा मॉड्यूल सेवाएँ प्रदान करता है। इंजीनियरिंग समीक्षा के लिए निम्नलिखित आवश्यकताएँ जमा की जा सकती हैं। संभाव्यता, विकास लागत और नेतृत्व समय सहमत स्कोप पर निर्भर करते हैं।

यूएसबी, एमआईपीआई और डीवीपी के लिए अलग-अलग एकीकरण दृष्टिकोण की आवश्यकता होती है। इंटरफ़ेस बदलने से एक अलग मॉड्यूल वास्तुकल्प की आवश्यकता हो सकती है, केवल केबल परिवर्तन नहीं।

एक अनुकूलन परियोजना कैसे प्रगति करती है

चरण १ — अपनी आवश्यकताएँ साझा करें

अनुप्रयोग, होस्ट प्लेटफ़ॉर्म, लक्ष्य रिज़ॉल्यूशन और फ़्रेम दर, कार्य दूरी और स्थापना बाधाओं का वर्णन करें। जहाँ उपलब्ध हो, यांत्रिक ड्रॉइंग या संदर्भ छवियाँ शामिल करें।

चरण २ — संभाव्यता की समीक्षा

यह निर्धारित करें कि क्या मानक कॉन्फ़िगरेशन आवश्यकताओं को पूरा करता है और लेंस, बोर्ड, केबल या फ़र्मवेयर में कोई आवश्यक परिवर्तन पहचानें।

चरण ३ — कॉन्फ़िगरेशन और ड्रॉइंग की पुष्टि

प्रोटोटाइप उत्पादन की व्यवस्था करने से पहले आयामों, इंटरफ़ेस, प्रकाशिक कॉन्फ़िगरेशन और नमूना मूल्यांकन की आवश्यकताओं पर सहमति बनाएँ।

चरण 4 — नमूनों का मूल्यांकन करें

वास्तविक उपकरण में नमूने का परीक्षण करें। छवि गुणवत्ता, स्वचालित फ़ोकस व्यवहार, सॉफ़्टवेयर संगतता और यांत्रिक फ़िट की जाँच करें, फिर किसी भी आवश्यक परिवर्तन के बारे में प्रतिक्रिया प्रदान करें।

चरण ५ — उत्पादन कॉन्फ़िगरेशन की पुष्टि

मात्रा आदेश के साथ आगे बढ़ने से पहले, स्वीकृत हार्डवेयर, लेंस, केबल और फ़र्मवेयर संस्करणों के साथ-साथ डिलीवरी आवश्यकताओं की पुष्टि करें।

अपना होस्ट प्लेटफ़ॉर्म, स्थापना आरेख और इमेजिंग आवश्यकताएँ साझा करें ताकि अनुकूलन मूल्यांकन शुरू किया जा सके।

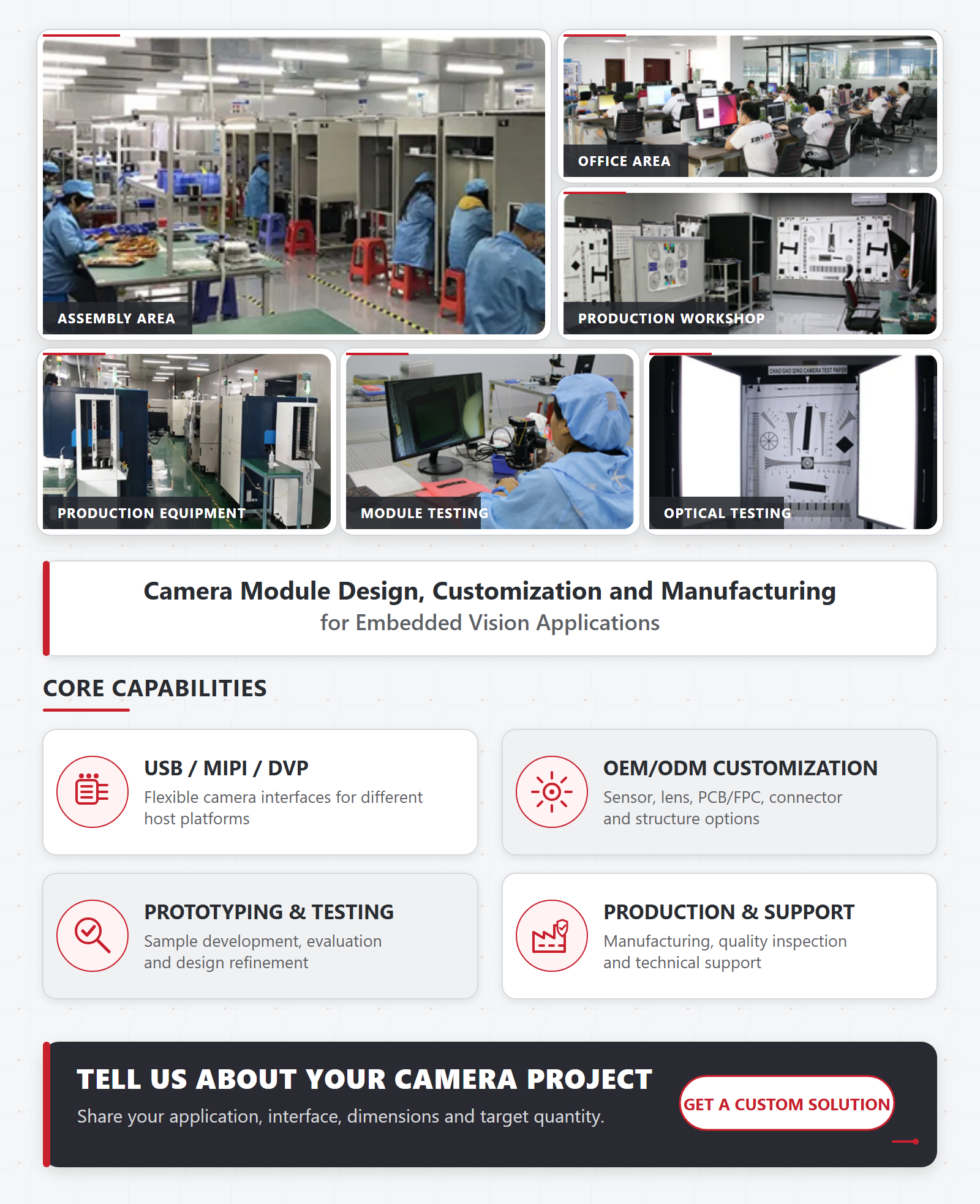

कंपनी प्रोफ़ाइल

सिनोसीन के बारे में

शेन्ज़ेन सिनोसीन टेक्नोलॉजी कंपनी, लिमिटेड सीएमओएस कैमरा मॉड्यूल के डिज़ाइन, निर्माण और ओईएम/ओडीएम अनुकूलन में विशेषज्ञता रखती है। हम यूएसबी, एमआईपीआई और डीवीपी कैमरा मॉड्यूल के साथ-साथ ग्लोबल शटर, कम प्रकाश, एंडोस्कोप, ऑटोफोकस, आईआर-कट और द्विनेत्रिक इमेजिंग समाधान प्रदान करते हैं। आवश्यकताओं की समीक्षा और सेंसर तथा लेंस के चयन से लेकर पीसीबी/एफपीसी डिज़ाइन, प्रोटोटाइपिंग, परीक्षण, उत्पादन और बिक्री के बाद के समर्थन तक, हमारी टीम एम्बेडेड विज़न, औद्योगिक उपकरण, स्मार्ट टर्मिनल, रोबोटिक्स और अन्य अनुप्रयोग-विशिष्ट परियोजनाओं के लिए कैमरा मॉड्यूल विकसित करने में ग्राहकों की सहायता करती है।

अनुप्रयोग क्षेत्र

प्रमाणन

शेनज़ेन सिनोसीन टेक्नोलॉजी को., लिमिटेड

चीन के शीर्ष 10 कैमरा मॉड्यूल निर्माता

यदि आपको सही कैमरा मॉड्यूल समाधान खोजने में परेशानी हो रही है, तो कृपया हमसे संपर्क करें, हम आपकी जरूरतों के अनुसार विभिन्न USB/MIPI/DVP इंटरफ़ेस के कैमरा मॉड्यूल बनाएँगे और आपको सबसे उपयुक्त समाधान प्रदान करने के लिए एक समर्पित टीम है।

सामान्य प्रश्न:

प्रश्न 1. सही कैमरा मॉड्यूल कैसे चुनें?

उत्तर: कृपया हमें आपकी विशिष्ट जरूरतों को बताएं, जैसे अनुप्रयोग परिदृश्य, रिज़ॉल्यूशन, आकार और लेंस की मांग। हमारे पास इंजीनियरिंग की एक विशेषज्ञ टीम होगी जो आपको सबसे उपयुक्त कैमरा मॉड्यूल चुनने में मदद करेगी।

प्रश्न 2. प्रूफिंग कैसे शुरू करें?

उत्तर: सभी पैरामीटर्स की पुष्टि के बाद, हम आपसे विवरणों की पुष्टि के लिए एक ड्राइंग बनाएंगे। एक बार ड्राइंग की पुष्टि होने के बाद, हम प्रूफिंग की व्यवस्था करेंगे।

प्रश्न 3: मुझे भुगतान कैसे करना है?

उत्तर: वर्तमान में हम T/T बैंक ट्रांसफर और Paypal स्वीकार करते हैं।

प्रश्न 4: एक सैंपल बनाने में कितना समय लगता है?

ए: अगर यह एक यूएसबी कैमरा मॉड्यूल , है, तो इसमें आमतौर पर 2-3 सप्ताह लगते हैं, अगर यह एक MIPI या DVP कैमरा मॉड्यूल , है, तो इसमें आमतौर पर 10-15 दिन लगते हैं।

प्रश्न 5: सैंपल तैयार होने के बाद इसे प्राप्त करने में कितना समय लगेगा?

उत्तर: सैंपल को परखने के बाद और उसमें कोई समस्या न होने पर, हम DHL FedEx UPS या किसी अन्य कोरियर विधि के माध्यम से आपको सैंपल भेजेंगे, आमतौर पर एक सप्ताह के अंदर।
