• Información detallada

Descripción del producto

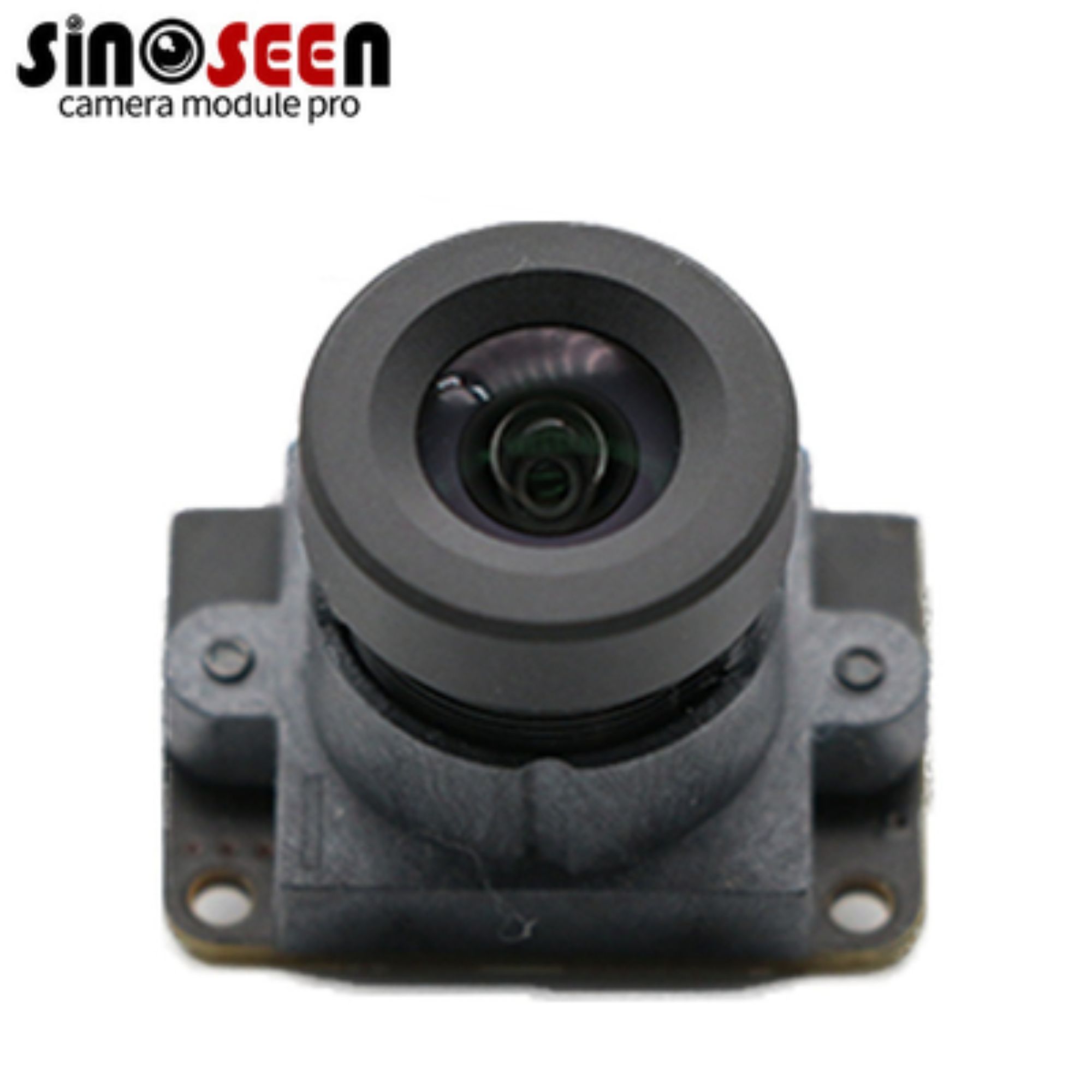

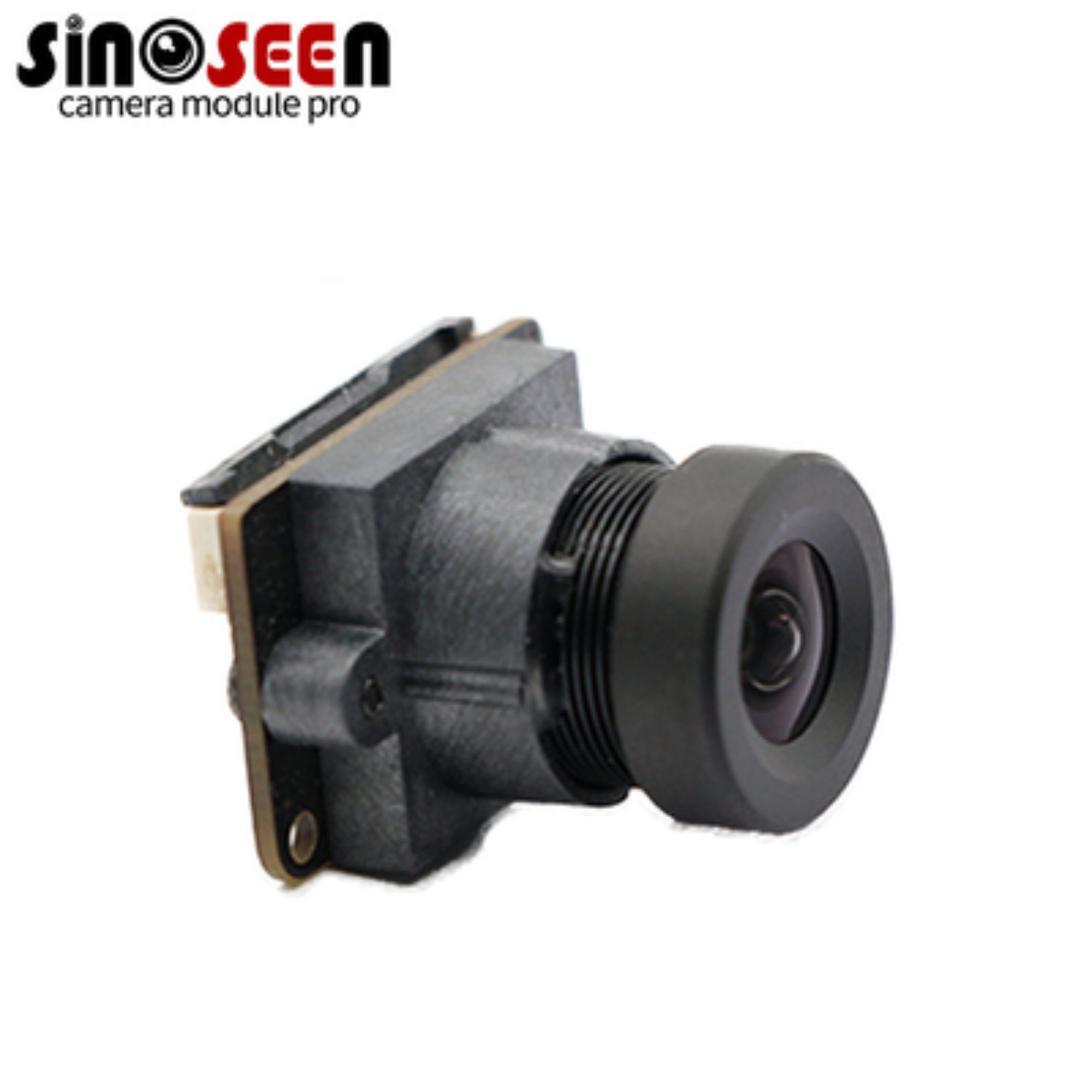

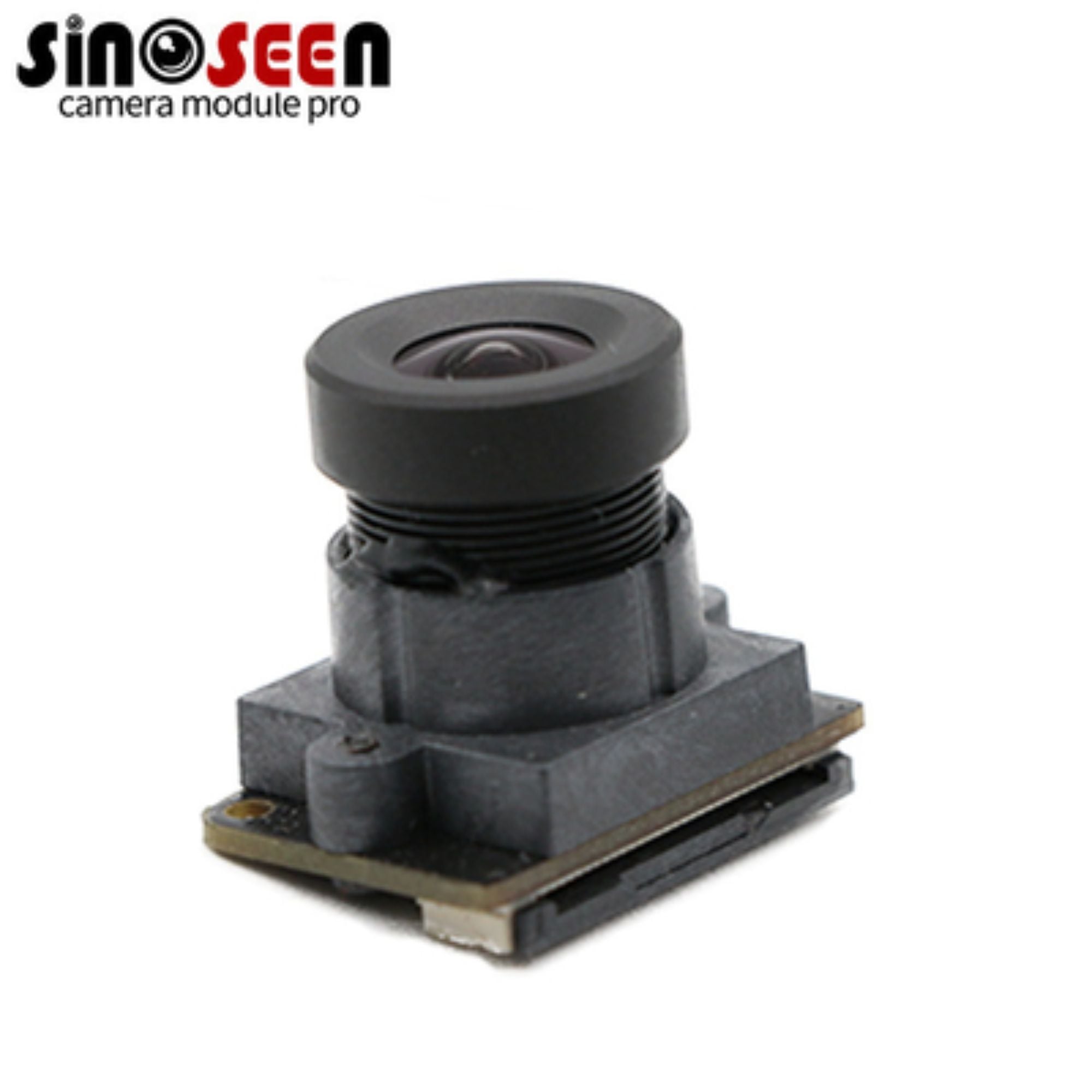

El módulo de cámara está equipado con un sensor imx462 de 1/2.9 snoy con capacidad de enfoque fijo, tasa de actualización de 120 fps, imagen de 1080p, tamaño fov de hasta 85 °, capaz de capturar imágenes de alta calidad en la región infrarroja cercana.

La sensibilidad infrarroja del módulo es extremadamente alta, lo que también permite su aplicación en el campo de la microscopía médica, mientras que la alta sensibilidad del módulo también ayuda a capturar imágenes, incluso en condiciones de poca luz, lo que lo hace adecuado para su uso en cámaras digitales deportivas.

El módulo está también equipado con un procesador de señal de imagen integrado de alto rendimiento (isp) para una reproducción precisa del color mediante funciones de exposición automática y balance de blancos automático para proporcionar una salida óptima de imagen.

Resumen del producto

Para un proyecto de cámara integrada, la calidad útil de la imagen depende de ajustar la óptica y los parámetros de adquisición a la escena real. Esta configuración IMX462 ofrece imágenes en color Full HD para aplicaciones que necesitan observar características visibles, la apariencia de los objetos y la actividad circundante.

El tamaño base especificado es de 14,5 × 14,5 mm, con una altura total de 17,6 mm. Estas dimensiones permiten la planificación mecánica inicial, aunque se debe utilizar el plano completo para confirmar el montaje, el espacio libre de los conectores y el recorrido de los cables.

Evalúe las muestras a la distancia de trabajo prevista y bajo iluminación representativa. Para escenas en movimiento, verifique los ajustes de exposición y la representación del movimiento junto con el detalle de la imagen. La compatibilidad de la interfaz y los modos de salida admitidos deben confirmarse con el host seleccionado antes de la integración.

Características principales

Imágenes en color Full HD

El tamaño de imagen especificado de 1920 × 1080 proporciona información de color y detalle espacial para la observación visual. El rendimiento de la lente, el enfoque y el procesamiento de imagen deben adaptarse a las características más pequeñas que la aplicación necesita resolver.

Sensor de alta sensibilidad

El IMX462LQR-C ofrece una plataforma para la captura de imágenes en condiciones de iluminación reducida. Las pruebas de muestra deben equilibrar el tiempo de exposición, la ganancia, el ruido y el movimiento del objetivo, en lugar de basarse únicamente en el recuento de píxeles.

campo visual diagonal de 95°

La especificación de la lente indica un campo visual diagonal de 95° ±3°. Esto ayuda a definir la cobertura de la escena al planificar la posición de instalación y la distancia de trabajo.

Conjunto compacto de cámara

Una base de 14,5 × 14,5 mm y una altura total de 17,6 mm ofrecen dimensiones mecánicas definidas para la planificación de la carcasa. Confirme el volumen total del conjunto ensamblado frente al plano de producción.

Configuración óptica para la aplicación

La especificación suministrada identifica un filtro «650 IR». Los proyectos que requieren iluminación infrarroja deben revisar la transmisión del filtro y la idoneidad de la lente antes de seleccionar la longitud de onda de iluminación.

Especificación: Módulo de cámara HDR de 120 fps

Áreas de aplicación

Reconocimiento facial : Captura facial para control de acceso.
Pago con código QR : Imagen de códigos para su decodificación.
Dispositivos de realidad virtual : Entrada visual para seguimiento de movimiento.
Seguimiento de alta velocidad : Captura de imágenes de objetos en movimiento.
Escaneo terminal : Imagen de documentos y códigos de barras.
Visión robótica : Imágenes para posicionamiento y guía.
Seguridad y hogar inteligente : Supervisión en interiores y exteriores.
Recopilación de datos de entrenamiento de IA : Captura de imágenes para conjuntos de datos de IA.
Imágenes médicas y de ciencias de la vida : Captura de imágenes para microscopía e investigación.

Proceso de personalización y desarrollo OEM/ODM

Adapte la cámara a sus requisitos de integración

Una configuración adecuada de la cámara debe cumplir tanto con la tarea de imagen como con la estructura del dispositivo. Sinoseen ofrece servicios de módulos de cámara OEM/ODM y puede evaluar modificaciones en la configuración óptica, el diseño del circuito flexible, la disposición de las conexiones y la configuración operativa admitida.

La viabilidad de la personalización, el alcance del desarrollo, el costo y el plazo de entrega se confirman tras la revisión técnica.

Proceso de personalización

Paso 1: Comparta sus requisitos

Proporcione la aplicación, la plataforma anfitriona, la resolución y la velocidad de fotogramas requeridas, la distancia de trabajo, el espacio de instalación y la cantidad estimada.

Paso 2: Revise la configuración

Evalúe el modo de funcionamiento del sensor, la interfaz, la lente y la disposición mecánica. Identifique cualquier modificación necesaria para el dispositivo objetivo.

Paso 3: Confirme los planos y los criterios de evaluación

Acuerde la configuración, los detalles de conexión, la revisión mecánica y los requisitos de aceptación de la muestra antes de la producción del prototipo.

Paso 4 — Evaluar las muestras

Probar la calidad de la imagen, la tasa de fotogramas sostenida, el comportamiento de la exposición, la integración con el sistema anfitrión y el ajuste mecánico en el entorno operativo real.

Paso 5 — Aprobar la configuración de producción

Confirmar la muestra aceptada, los planos, los componentes ópticos y la configuración operativa antes de iniciar la producción en volumen.

Envíe sus planos y requisitos de imagen

Acerca de Sinoseen

Shenzhen Sinoseen Technology Co., Ltd. se fundó en junio de 2016 y se especializa en el diseño, desarrollo, fabricación y servicios OEM/ODM de módulos de cámara CMOS.

Su cartera de productos incluye módulos de cámara USB, MIPI y DVP, con servicios que abarcan desde el desarrollo hasta la fabricación y el soporte posventa.

Para proyectos de visión embebida, Sinoseen colabora con los clientes para evaluar la tarea de imagen junto con los requisitos de integración mecánica y eléctrica. Esto ayuda a definir una configuración de cámara que pueda evaluarse en el dispositivo previsto antes de la aprobación para producción.

Certificaciones y propiedad intelectual

La documentación de Sinoseen incluye registros de gestión de calidad, documentos de conformidad del producto, derechos de autor de software y patentes de modelo de utilidad. Para su proyecto de módulo de cámara, solicite los documentos actuales aplicables al modelo y la configuración seleccionados, incluida la documentación pertinente de CE, FCC o RoHS.

P1: ¿Se trata de una cámara de 2 MP o de 2,13 MP?
El sensor tiene aproximadamente 2,13 millones de píxeles efectivos. El tamaño de imagen especificado es de 1920 × 1080, es decir, aproximadamente 2,07 millones de píxeles, comúnmente descrito como una configuración Full HD de 2 MP.

P2: ¿El módulo genera imágenes en color?
Sí. El modelo de sensor suministrado es el IMX462LQR-C, que utiliza una matriz de filtros de color RGB.

P3: ¿Puede capturar imágenes en total oscuridad?
Para realizar imágenes sin luz ambiental se requiere una iluminación adecuada. Una alta sensibilidad en condiciones de poca luz no significa que la cámara pueda capturar una escena sin ninguna luz.

P4: ¿Se puede utilizar con LEDs infrarrojos de 850 nm o 940 nm?
La respuesta infrarroja del sensor no garantiza la compatibilidad del módulo completo. Deben verificarse la transmisión del filtro indicado «650 IR» y la de la lente a la longitud de onda requerida.
