Τι είναι ένα φίλτρο κοπής IR και πώς λειτουργεί ένα φίλτρο κοπής IR;

Στα τελευταία χρόνια, η ζήτηση για ημερήσια και νυχτερινή βιντεοσκόπηση αυξήθηκε σημαντικά. Όπως όλοι γνωρίζουμε, τα κουτιά καμερών είναι σαν τα μάτια ενός οπτικού συστήματος. Πρέπει να μπορούν να καταγράφουν εικόνες σε πραγματικό χρόνο, όπως το ανθρώπινο μάτι, ενώ οι αισθητήρες τους μπορούν επίσης να ανιχνεύουν υπέρυθρο φως, το οποίο είναι αόρατο στο ανθρώπινο μάτι. Ωστόσο, οι φυσικές ιδιότητες των αισθητήρων εικόνας τα καθιστούν ιδιαίτερα ευαίσθητα στο υπέρυθρο φως, κάτι που μπορεί να προκαλέσει χρωματικές παραμορφώσεις στις εικόνες που καταγράφονται κατά τη διάρκεια της ημέρας.

Ως σύμβουλος που εξειδικεύεται στα κουτιά καμερών, το παρόν άρθρο θα παρέχει μια εκτενή κατανόηση των φίλτρων IR-cut. Θα εξερευνήσουμε τον τρόπο λειτουργίας τους, το γιατί είναι τόσο σημαντικά, καθώς και τον τρόπο με τον οποίο μπορούν να χρησιμοποιηθεί για την αντιμετώπιση προβλημάτων που προκύπτουν κατά τη διάρκεια της ημερήσιας λειτουργίας σε ενσωματωμένα οπτικά συστήματα.

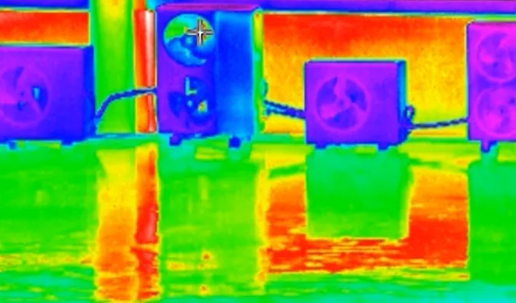

Τι είναι το υπέρυθρο;

Το υπέρυθρο φως είναι ένας τύπος ηλεκτρομαγνητικού κύματος που δεν είναι ορατός στο ανθρώπινο μάτι, με μήκος κύματος μεγαλύτερο από το ορατό φως. Γενικά, το ανθρώπινο μάτι μπορεί να δει φως με μήκος κύματος μεταξύ 320nm και 760nm. Το υπέρυθρο φως, από την άλλη πλευρά, καλύπτει το εύρος μήκους κύματος 700nm έως 1000nm στο ηλεκτρομαγνητικό φάσμα. Στην καθημερινή μας ζωή, συσκευές όπως τα τηλεχειριστήρια και οι θερμικές φωτογραφικές μηχανές χρησιμοποιούν τις ιδιότητες του υπέρυθρου φωτός.

Παρότι δεν είναι ορατό στο ανθρώπινο μάτι, αισθητήρες εικόνας όπως οι αισθητήρες CMOS και CCD μπορούν να το καταγράψουν. Η ευαισθησία στο υπέρυθρο φως μπορεί να προκαλέσει παραμόρφωση των χρωμάτων στις εικόνες ημέρας.

Τι είναι ένα φίλτρο IR-cut;

Ένα φίλτρο IR-cut, επίσης γνωστό ως φίλτρο αποκοπής υπερύθρου, είναι ένα οπτικό φίλτρο που εγκαθίσταται μεταξύ του φακού της κάμερας και του αισθητήρα εικόνας. Επιτρέπει τη διέλευση του ορατού φωτός, ενώ αποκόπτει το υπέρυθρο φως ώστε να μην φτάνει στον αισθητήρα.

Αυτό το φίλτρο είναι σχεδόν τυποποιημένο στις σύγχρονες κάμερες. Είναι συνήθως ένα μικροσκοπικό κομμάτι γυαλιού ή επίστρωσης με τεχνολογία ειδικής λεπτής επίστρωσης, και η παρουσία του καθορίζει τα χαρακτηριστικά απεικόνισης της κάμερας.

Πώς λειτουργεί ένα φίλτρο IR-cut;

Η αρχή λειτουργίας ενός φίλτρου IR-cut βασίζεται κυρίως στη μοναδική του λεπτή επίστρωση. Αυτή η επίστρωση είναι συνήθως ένα διηλεκτρικό φιλμ που επιλεκτικά ανακλά ή επιτρέπει συγκεκριμένα μήκη κύματος φωτός, εκμεταλλευόμενο το φαινόμενο συμβολής του φωτός.

Στη λειτουργία ημέρας, το φίλτρο IR-cut τοποθετείται μπροστά από τον αισθητήρα, ανακλώντας το υπέρυθρο φως ενώ επιτρέπει στο ορατό φως να περάσει. Τη νύχτα ή σε συνθήκες χαμηλού φωτισμού, μετακινείται, επιτρέποντας στο υπέρυθρο φως να εισέλθει στον αισθητήρα, συμπληρώνοντας έτσι τον IR φωτισμό για νυχτερινή όραση.

Η μηχανική εναλλαγή αυτού του φίλτρου μεταξύ ημέρας και νύχτας είναι κομβικής σημασίας για τις δυνατότητες παρακολούθησης 24/7 των σύγχρονων καμερών ασφαλείας.

Η Σχέση Μεταξύ Καμερών IR Filter και Φίλτρων IR Cut

Σε φωτεινή ημέρα, οι κάμερες IR φίλτρου βασίζονται σε ένα φίλτρο αποκοπής IR για να λειτουργούν σωστά. Χωρίς αυτό το φίλτρο, ο αισθητήρας εικόνας καταγράφει τόσο το ορατό όσο και το υπέρυθρο φως.

Επειδή ο αισθητήρας είναι πιο ευαίσθητος στο υπέρυθρο φως από ό,τι το ανθρώπινο μάτι, αυτό μπορεί να προκαλέσει ένα μη φυσικό χρωματικό τόνο στις εικόνες. Για παράδειγμα, αντικείμενα που θα έπρεπε να είναι μαύρα μπορεί να φαίνονται μωβ ή καφέ-κόκκινα.
Οι κάμερες φίλτρου IR αποκλείουν αυτό το περιττό υπέρυθρο φως, διασφαλίζοντας ότι μόνο ορατό φως εισέρχεται στον αισθητήρα, επαναπαράγοντας έτσι πραγματικά ακριβείς χρώματα. Αυτή είναι η πιο βασική και σημαντική λειτουργία του φίλτρου.

Τρεις λόγοι για να χρησιμοποιήσετε ένα φίλτρο IR-Cut

Στη σχεδίαση συστημάτων ενσωματωμένης όρασης, τα φίλτρα IR-cut χρησιμοποιούνται συνήθως για τους εξής τρεις βασικούς λόγους:

• Δυνατοποίηση Αναπαραγωγής Χρώματος: Αυτός είναι ο κύριος λόγος. Το φίλτρο εξαλείφει την παρεμβολή του υπέρυθρου φωτός στο χρώμα της εικόνας, διασφαλίζοντας ότι η απόδοση χρώματος της κάμερας την ημέρα ταιριάζει με αυτό που βλέπει το ανθρώπινο μάτι.
• Βελτίωση της Ευκρίνειας της Εικόνας: Το υπέρυθρο φως και το ορατό φως έχουν διαφορετικά επίπεδα εστίασης. Χωρίς φιλτράρισμα, αυτό έχει ως αποτέλεσμα θολές εικόνες. Ένα φίλτρο IR-cut εξασφαλίζει ότι όλο το φως εστιάζεται στον αισθητήρα, βελτιώνοντας την ευκρίνεια και την αιχμηρότητα της εικόνας.
• Καλύπτοντας τις Απαιτήσεις Εναλλαγής Λειτουργίας Ημέρας/Νύχτας: Για εξοπλισμό κλειστού κυκλώματος που λειτουργεί 24/7, τα φίλτρα IR-cut επιτρέπουν την αυτόματη εναλλαγή μεταξύ λειτουργίας σε χρώμα κατά την ημέρα και ασπρόμαυρης λειτουργίας τη νύχτα, καθιστώντας τα σημαντικό συστατικό για την επίτευξη διπλής λειτουργίας απεικόνισης.

Ο Ρόλος τους στις Κάμερες IR CCTV

Τα φίλτρα IR cut είναι εξαιρετικά χρήσιμα στις κάμερες IR CCTV (κάμερες κλειστού κυκλώματος υπερύθρων). Αυτές οι κάμερες πρέπει να προσαρμόζονται σε μια ευρεία ποικιλία συνθηκών φωτισμού, από την έντονη ηλιακή φωτεινότητα μέχρι την πλήρη σκοτεινιά της νύχτας.

Κατά τη διάρκεια της ημέρας, το φίλτρο ενεργοποιείται αυτόματα, αποκόπτοντας το υπέρυθρο φως και εξασφαλίζοντας την ακριβή απόδοση των χρωμάτων στο καταγεγραμμένο υλικό. Όταν οι στάθμες φωτός είναι χαμηλές, το σύστημα αφαιρεί το φίλτρο αποκοπής υπερύθρου και ενεργοποιεί τα IR φώτα για κάμερες ασφαλείας, μεταφέροντάς τις σε λειτουργία νυχτερινής όρασης υψηλής ευαισθησίας, σε ασπρόμαυρη απόδοση.

Η ομαλή μετάβαση από την ημέρα στη νύχτα αποτελεί τη βασική τεχνολογία που επιτρέπει στις κάμερες IR CCTV να παρέχουν παρακολούθηση 24/7 και να έχουν καθιερωθεί ως κυρίαρχη λύση στη βιομηχανία ασφαλείας.

IR φώτα για κάμερες ασφαλείας

Τα IR φώτα για κάμερες ασφαλείας (φώτα πλήρωσης υπερύθρου) και τα φίλτρα IR cut λειτουργούν σε στενή συνεργασία. Το φίλτρο IR cut καθορίζει την ποιότητα της εικόνας της κάμερας κατά τη διάρκεια της ημέρας, ενώ το ίδιο φίλτρο καθορίζει και τις δυνατότητες νυχτερινής όρασης.

Κατά τη διάρκεια της ημέρας, το φίλτρο είναι ενεργό και το φως γεμίσματος είναι απενεργοποιημένο. Τη νύχτα, το φίλτρο αφαιρείται και το φως γεμίσματος είναι ενεργοποιημένο. Μόνο με αυτόν τον τρόπο η κάμερα μπορεί να λάβει το υπέρυθρο φως από το φως γεμίσματος στο σκοτάδι και να καταγράψει ξεκάθαρα τα αντικείμενα στη σκηνή.

Η ακριβής συντονισμένη λειτουργία των δύο εξαρτημάτων είναι καθοριστική για τη διασφάλιση ότι η κάμερα παράγει εικόνες υψηλής ποιότητας σε οποιοδήποτε περιβάλλον και αποτελεί βασικό στοιχείο στον σχεδιασμό ενσωματωμένων συστημάτων όρασης.

Φίλτρο υπερύθρων Minolta

Τα φίλτρα υπερύθρων Minolta υπάρχουν από την εποχή της φωτογραφίας σε φιλμ. Τα φίλτρα αυτά χρησιμοποιούνται κυρίως για ειδικές φωτογραφικές εφαρμογές, όπως η δημιουργία μοναδικών ασπρόμαυρων υπερύθρων εικόνων. Σε αντίθεση με τα αυτόματα εναλλασσόμενα φίλτρα IR που υπάρχουν στις σύγχρονες κάμερες, αυτά τα φίλτρα συνήθως τοποθετούνται χειροκίνητα στο φακό.

Αν και οι τεχνολογίες διαφέρουν, τα βασικά στοιχεία παραμένουν τα ίδια: ο έλεγχος της ποσότητας του υπέρυθρου φωτός που εισέρχεται στον αισθητήρα. Η κατανόηση αυτού του ιστορικού πλαισίου μπορεί να μας βοηθήσει να εκτιμήσουμε πλήρως τη σημασία των φίλτρων υπέρυθρης αποκοπής στην ανάπτυξη της τεχνολογίας απεικόνισης.

Φίλτρα Αποκοπής UV/IR

Εκτός από τα συνηθισμένα φίλτρα υπέρυθρης αποκοπής, υπάρχουν πιο προηγμένα φίλτρα αποκοπής UV/IR. Αυτά τα φίλτρα εμποδίζουν τόσο το υπεριώδες όσο και το υπέρυθρο φως, παρέχοντας προστασία ευρύτερης περιοχής φάσματος. Για επαγγελματικές εφαρμογές που απαιτούν εξαιρετική ποιότητα εικόνας, όπως η ιατρική απεικόνιση και η επιστημονική έρευνα, αυτά τα φίλτρα εξαλείφουν αποτελεσματικά τις παρεμβολές από υπεριώδες και υπέρυθρο φως, εξασφαλίζοντας την καθαριότητα και την ακρίβεια της εικόνας. Αυτό είναι ιδιαίτερα σημαντικό σε τομείς που βασίζονται σε ακριβείς πληροφορίες pixel.

Περίληψη

Τα φίλτρα υπέρυθρης αποκοπής είναι ένα απαραίτητο βασικό στοιχείο στη σύγχρονη μονούλες κάμερας . Με την οπτική φιλτράριση μεταξύ ορατού και υπέρυθρου φωτός, αντιμετωπίζουν το πρόβλημα της απόχρωσης των αισθητήρων εικόνας κατά τη διαδικασία λήψης εικόνας την ημέρα και διαμορφώνουν την πορεία για τη δυνατότητα υπέρυθρης νυχτερινής όρασης. Η κατανόηση των αρχών, των λειτουργιών και των σεναρίων εφαρμογής των φίλτρων IR-cut αποτελεί απαραίτητη γνώση για κάθε μηχανικό ενσωματωμένης όρασης. Καθορίζουν όχι μόνο την πιστότητα των χρωμάτων μιας εικόνας, αλλά και την αξιόπιστη λειτουργία ενός συστήματος ασφαλούς παρακολούθησης ανεξάρτητα από τις συνθήκες φωτισμού.
