Produktbeschreibung

Dieses USB-Endoskopikkameramoduldesign ist derzeit aufgrund seiner hohen Pixelzahl und des ausgezeichneten 8mp UHD IMX179-Chip von Sony sehr beliebt. Die Kamera verwendet zwei abnehmbare PCB-Boards, wobei das obere Board das schnelle Autofokus-Objektiv enthält, das eine klare Verfolgung von Objekten

Die untere Platte dient als Steuerungsplatte mit einer Breite, die der Linse entspricht, um sie in engen und begrenzten Räumen leicht zu bedienen.

Wenn das Umgebungslicht nicht ausreicht, können wir LED-Leuchten in der Nähe der Linse entwerfen, um zusätzliche Beleuchtung zu bieten. Die LED-Leuchten schalten sich automatisch ein, wenn das Modul verwendet wird, was es einfach und bequem macht.

PRODUKTOVERSICHT

Die Auswahl einer Kamera für ein kompaktes Inspektionsgerät erfordert mehr als nur eine hohe Pixeldichte. Das Objektiv muss die erforderlichen Details in der vorgesehenen Arbeitsentfernung auflösen, während Platine, Stecker und Kabel in das Gehäuse passen müssen.

Das XLS-DZ328M-V1.0 kombiniert einen IMX179-Sensor mit USB-Anschluss für bildbasierte Erfassung durch den Host. Es eignet sich zur Evaluierung in Handansichtgeräten, zur Inspektion in beengten Räumen sowie für eingebettete visuelle Überwachung. Die Musterbewertung sollte Bildschärfe, Fokussierung, Reflexionen, Beleuchtung und dauerhafte Aufnahme auf dem vorgesehenen Host umfassen.

Wichtige Merkmale

8-MP-Farbbildgebung

Das Bildformat 3264 × 2448 liefert Farb- und räumliche Detailgenauigkeit für visuelle Untersuchungen. Die tatsächliche Detailgenauigkeit hängt vom Objektiv, der Fokussierung, der Beleuchtung und dem gewählten Ausgabemodus ab.

Kompakte Platine

Die angegebenen Platinenmaße betragen 35,5 × 12,5 mm. Prüfen Sie vor der endgültigen Gehäusefestlegung die vollständige mechanische Zeichnung, einschließlich Objektivhöhe und Steckerfreiheit.

USB-2.0-Anschluss

Das Modul stellt über USB 2.0 eine Verbindung zu einem Host her und nutzt die USB-Bus-Stromversorgung. Bestätigen Sie den erforderlichen Aufnahmemodus und die Software-Unterstützung auf der vorgesehenen Plattform.

Einstellbare Bildsteuerungen

Zu den aufgeführten Steuerungen zählen Belichtung, Weißabgleich, Helligkeit, Kontrast und Sättigung. Die verfügbaren Einstellungsmöglichkeiten hängen von der ausgelieferten Firmware und der Aufnahmesoftware ab.

Optionale Beleuchtungsentwicklung

Zusätzliche Beleuchtung kann für Szenen mit eingeschränkter Umgebungsbeleuchtung bewertet werden. Bei der Platzierung der LEDs sind Reflexionen, Wärmeentwicklung, Stromverbrauch sowie die gewünschte Arbeitsentfernung zu berücksichtigen.

Spezifikation

Anwendungsgebiete

Gesichtserkennung : Gesichtserfassung für Zutrittskontrolle.
QR-Code-Zahlung : Codeabbildung zur Decodierung.
VR-Geräte : Visuelle Eingabe für Bewegungsverfolgung.
Hochgeschwindigkeitsverfolgung : Bildaufnahme bewegter Objekte.
Terminal-Scanning : Dokumenten- und Barcodeabbildung.
Robotervision : Bilder zur Positionsbestimmung und Führung.
Sicherheit und Smart Home : Überwachung im Innen- und Außenbereich.
Sammlung von Trainingsdaten für KI : Bildaufnahme für KI-Datensätze.
Medizinische und lebenswissenschaftliche Bildgebung : Bildaufnahme für Mikroskopie und Forschung.

OEM-/ODM-Anpassung und Entwicklungsprozess

Passen Sie die Kamera an Ihre Integrationsanforderungen an

Eine geeignete Kamerakonfiguration muss sowohl die Bildaufgabe als auch die Gerätestruktur erfüllen. Sinoseen bietet OEM-/ODM-Kameramodul-Dienstleistungen an und kann Änderungen an der optischen Auslegung, dem Flexible-Printed-Circuit-(FPC)-Layout, der Anschlussanordnung sowie der unterstützten Betriebskonfiguration bewerten.

Die Machbarkeit einer Anpassung, der Entwicklungs-Umfang, die Kosten und die Lieferzeit werden nach der technischen Prüfung bestätigt.

Anpassungsprozess

Schritt 1 – Teilen Sie Ihre Anforderungen mit

Geben Sie die Anwendung, die Host-Plattform, die erforderliche Auflösung und Bildrate, die Arbeitsentfernung, den verfügbaren Einbauraum sowie die geschätzte Stückzahl an.

Schritt 2 – Überprüfen Sie die Konfiguration

Bewerten Sie den Betriebsmodus des Sensors, die Schnittstelle, das Objektiv und die mechanische Anordnung. Identifizieren Sie alle für das Zielgerät erforderlichen Änderungen.

Schritt 3 – Bestätigen Sie Zeichnungen und Bewertungskriterien

Vereinbaren Sie vor der Prototypenfertigung Konfiguration, Anschlussdetails, mechanische Überarbeitung und Anforderungen für die Abnahme von Mustern.

Schritt 4 — Muster bewerten

Testen Sie die Bildqualität, die konstante Bildrate, das Belichtungsverhalten, die Integration in das Host-System und die mechanische Passgenauigkeit in der tatsächlichen Betriebsumgebung.

Schritt 5 — Produktionskonfiguration freigeben

Bestätigen Sie das akzeptierte Muster, die Zeichnungen, die optischen Komponenten und die Betriebskonfiguration, bevor mit der Serienfertigung begonnen wird.

Senden Sie Ihre Zeichnungen und Anforderungen an die Bildgebung

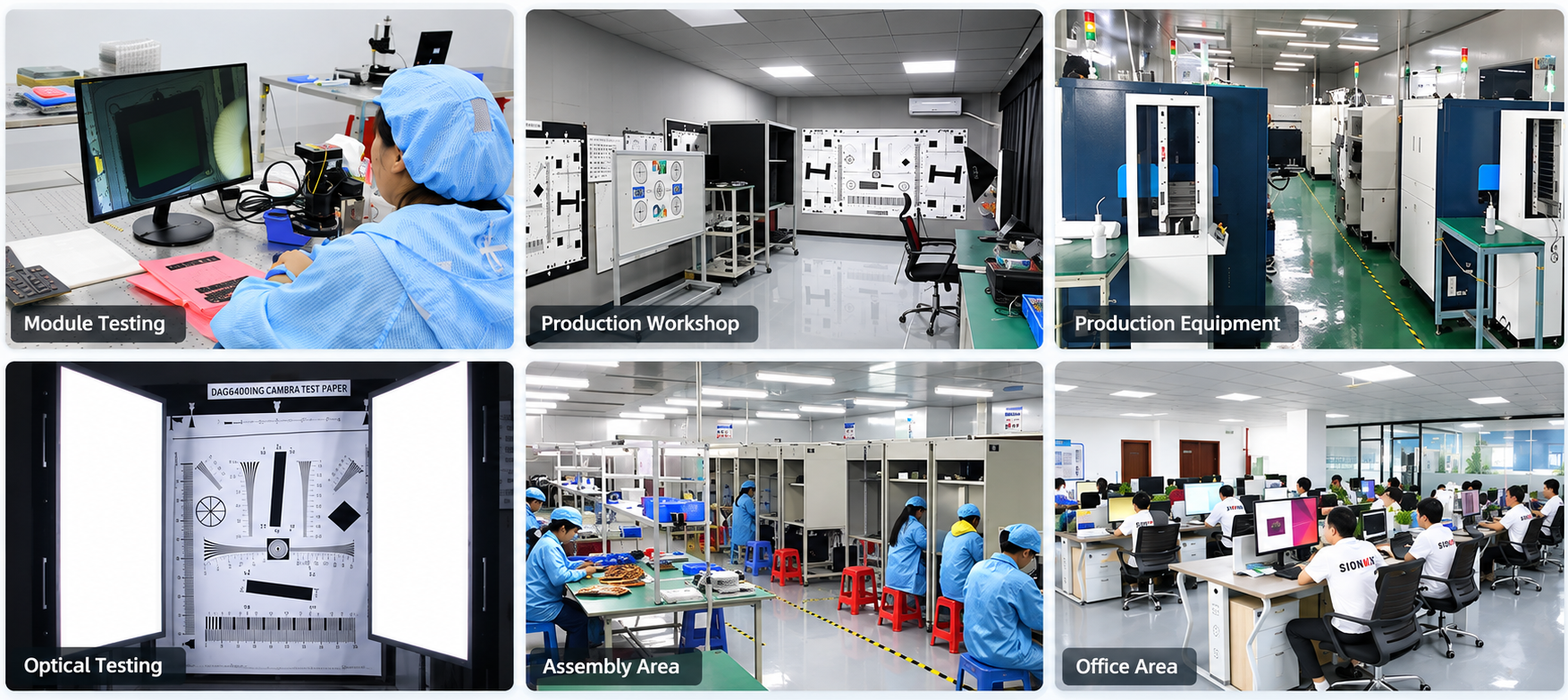

Über Sinoseen

Shenzhen Sinoseen Technology Co., Ltd. wurde im Juni 2016 gegründet und spezialisiert sich auf das Design, die Entwicklung, die Fertigung sowie OEM/ODM-Dienstleistungen für CMOS-Kameramodule.

Zum Produktportfolio gehören USB-, MIPI- und DVP-Kameramodule; die Dienstleistungen umfassen die gesamte Wertschöpfungskette von der Entwicklung über die Fertigung bis zum After-Sales-Support.

Für Embedded-Vision-Projekte arbeitet Sinoseen eng mit Kunden zusammen, um die Bildgebungsaufgabe gemeinsam mit den mechanischen und elektrischen Integrationsanforderungen zu bewerten. Dadurch lässt sich eine Kamerakonfiguration definieren, die vor der Freigabe für die Produktion direkt im vorgesehenen Gerät getestet werden kann.

Zertifizierungen und geistiges Eigentum

Die Dokumentation von Sinoseen umfasst Qualitätsmanagementunterlagen, Produktkonformitätsdokumente, Softwareurheberrechte und Gebrauchsmusterpatente. Für Ihr Kameramodulprojekt bitten wir Sie, die aktuellen Unterlagen anzufordern, die für das ausgewählte Modell und die gewählte Konfiguration gelten, einschließlich der relevanten CE-, FCC- oder RoHS-Dokumentation.

Häufig gestellte Fragen

Frage 1: Unterstützt diese Kamera 4K-Videos?

Die angegebenen Bildabmessungen betragen 3264 × 2448. Diese legen keine Unterstützung für 3840 × 2160-4K-Videos fest. Fordern Sie die vom Modul unterstützten Kombinationen aus Auflösung, Bildrate und Ausgabeformat an.

Frage 2: Handelt es sich bei diesem Modul um ein Autofokus- oder Festbrennweitenmodul?

Bitte bestätigen Sie die Objektkonfiguration bei der Anfrage eines Angebots. Die aktuelle Auflistung enthält Beschreibungen sowohl für Autofokus als auch für Festbrennweite; die gelieferte Konfiguration ist in dem genehmigten Datenblatt anzugeben.

F3: Welche Bildfrequenz ist bei voller Auflösung verfügbar?

Eine modellspezifische Bildfrequenztabelle ist erforderlich. Bestätigen Sie die erreichbare Bildfrequenz bei 3264 × 2448 mit dem ausgewählten Ausgabeformat und dem Host vor der Bestellung.

F4: Sind LED-Leuchten im Lieferumfang enthalten?

Zusätzliche LED-Beleuchtung wird als Individualisierungsoption beschrieben. Bitte bestätigen Sie, ob die Beleuchtung im Angebot enthalten ist, sowie deren Steuerungsart und Stromversorgungsanforderungen.

F5: Kann das Gerät direkt mit einem Smartphone verbunden werden?

Die Kompatibilität hängt von der USB-Host-Fähigkeit des Telefons, der verfügbaren Leistung und der Kamera-Anwendung ab. Ein rein physischer Adapter garantiert den Betrieb nicht.
