MIPI Kameramodul

Startseite>Produkte>MIPI-Kamera-Modul

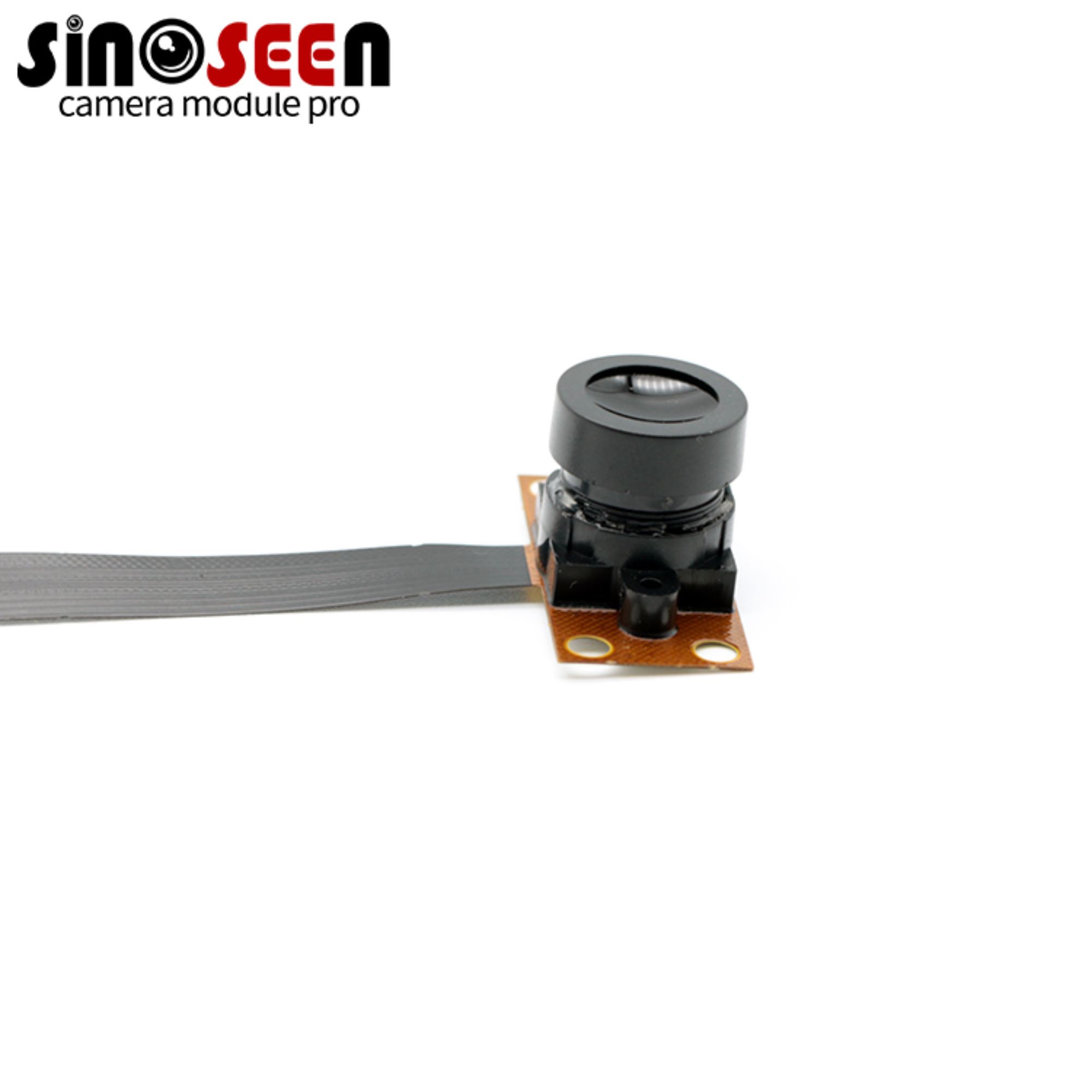

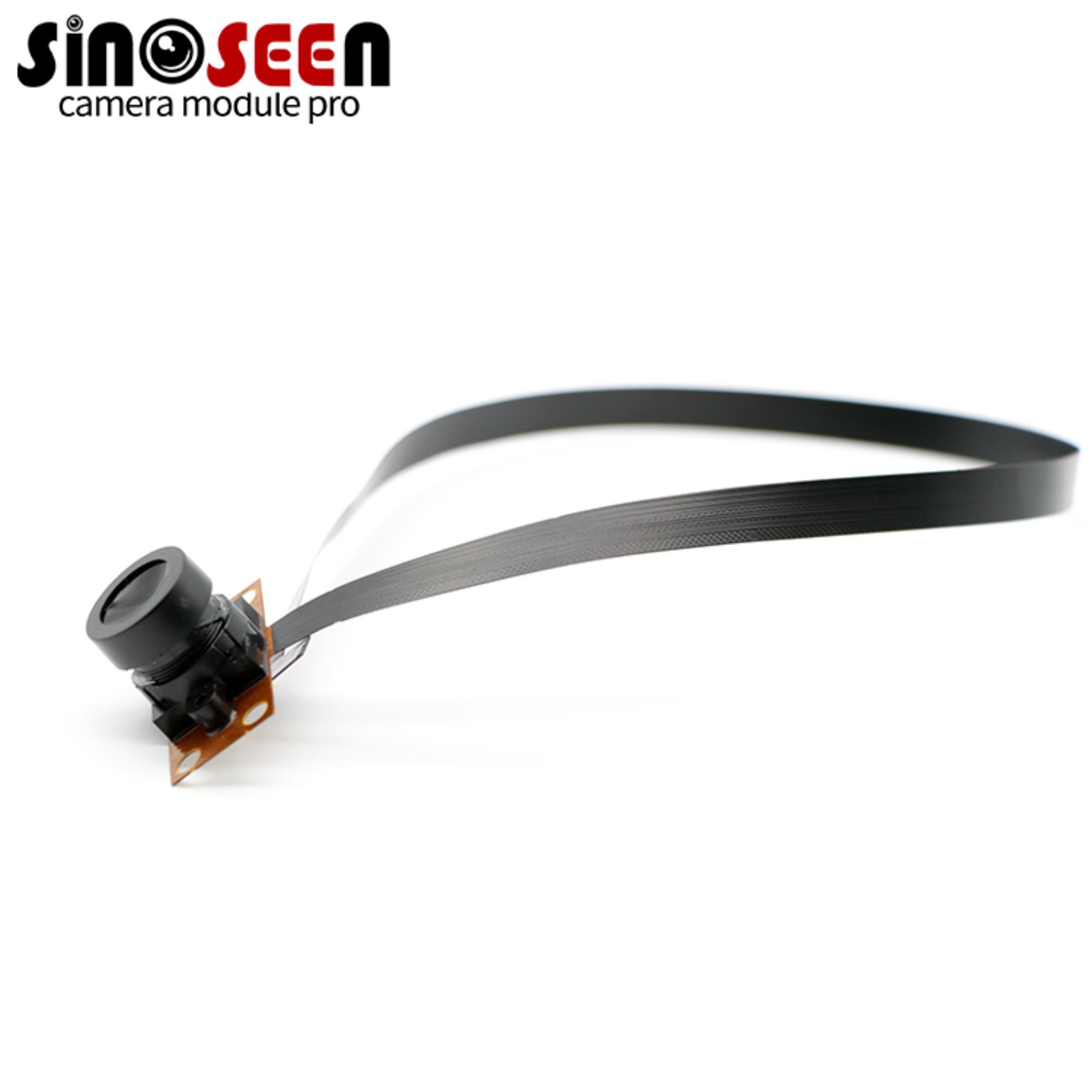

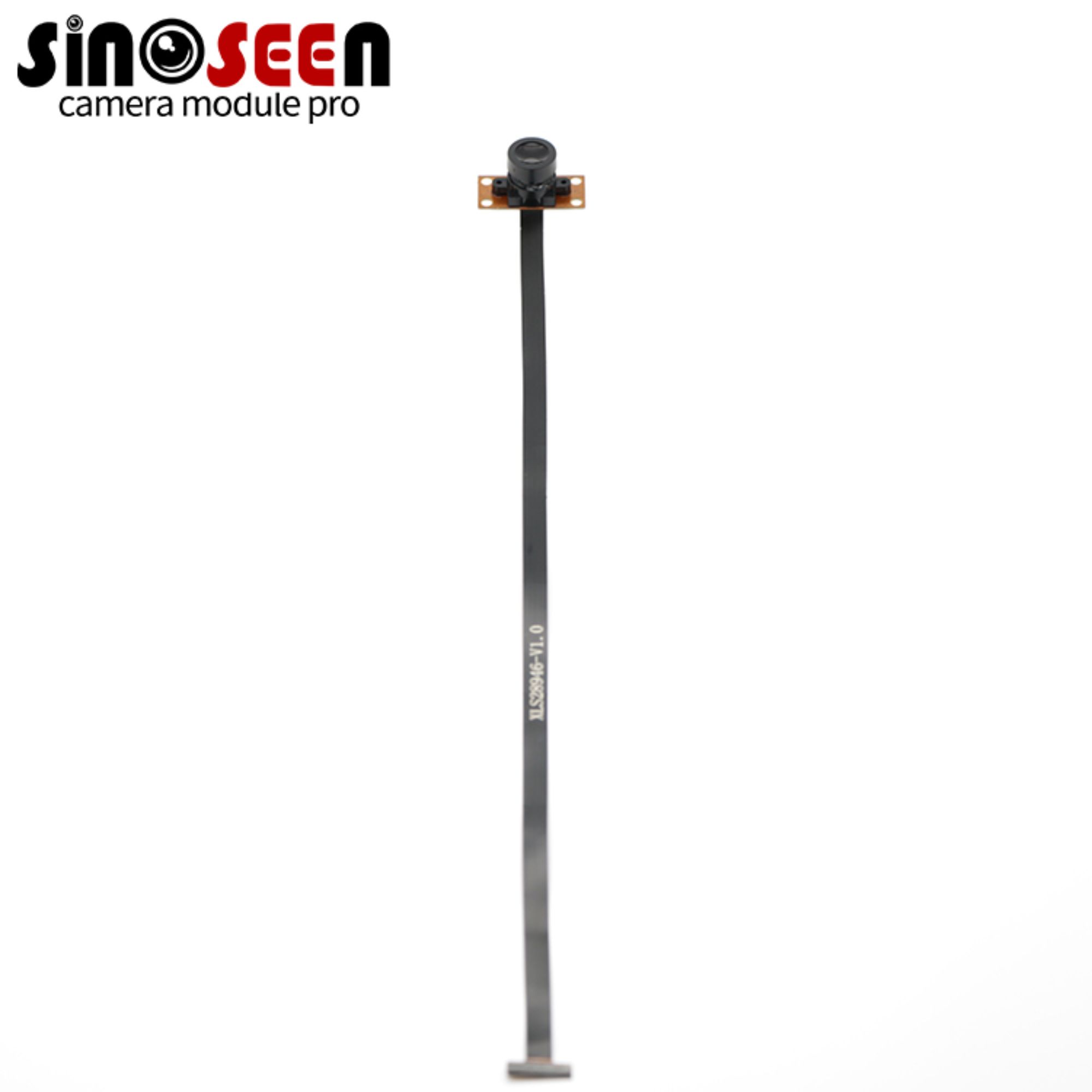

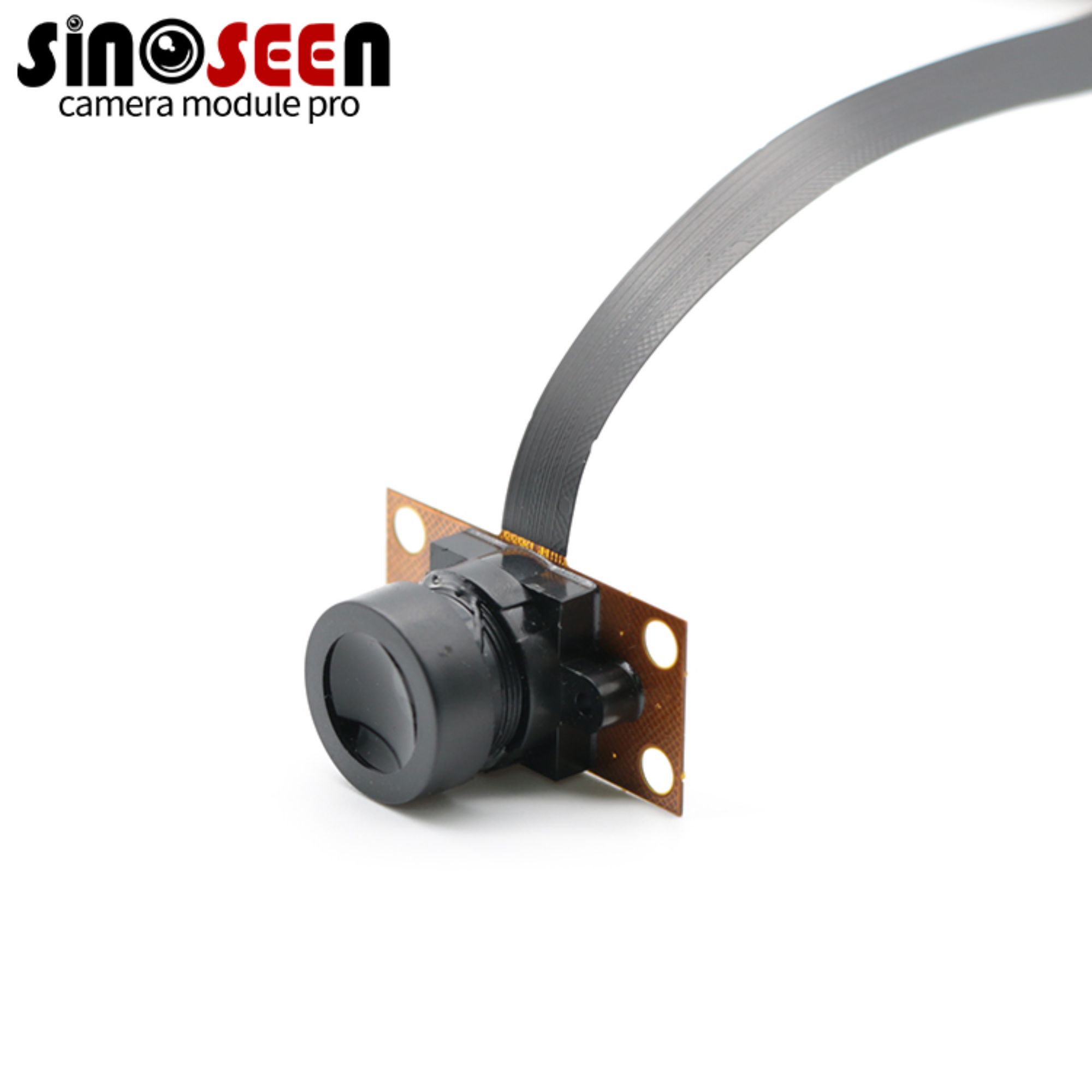

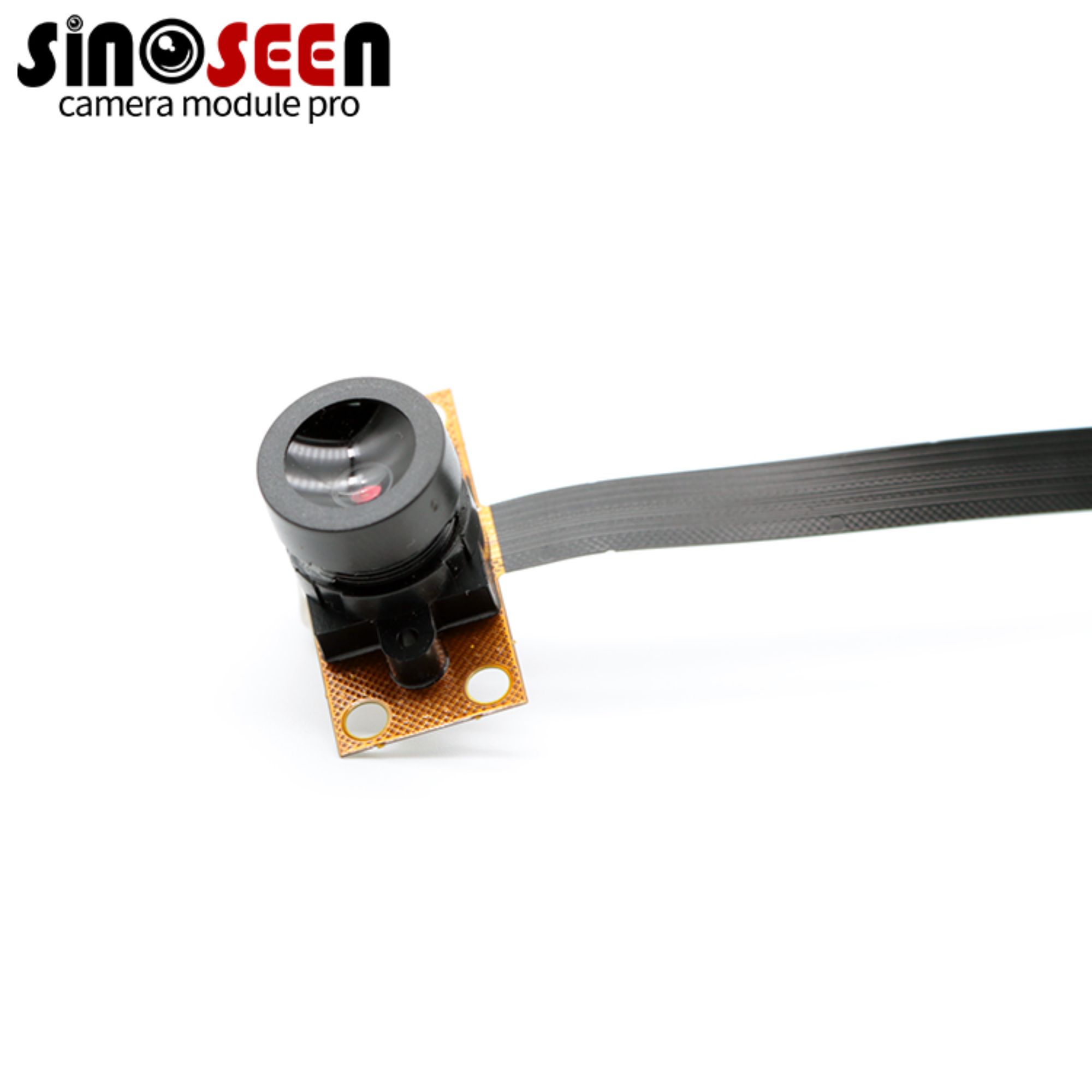

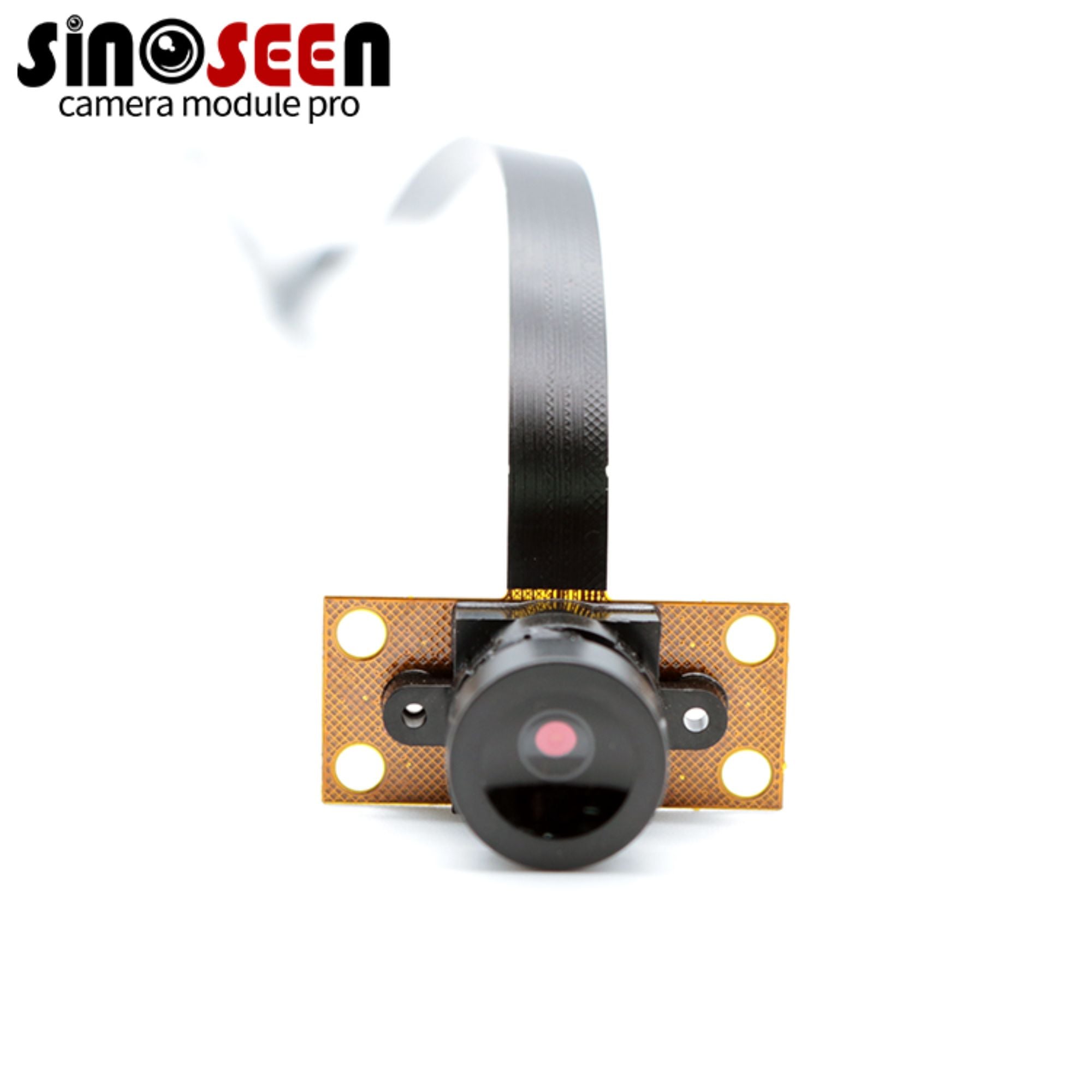

HDR MIPI Kamera-Modul mit OV2775 für intelligente Landwirtschaft Hohe Temperaturbeständigkeit

Produktdetails:

Herkunftsort:

Shenzhen, China

Markenname:

Sinoseen

Zertifizierung:

RoHS

Modellnummer:

Sns-28946-v1.0

Zahlungs- & Versandbedingungen:

Mindestbestellmenge:

3

Preis:

verhandelbar

Verpackungseinzelheiten:

Tablett+Antistatiktasche in Karton

Lieferzeit:

2-3 Wochen

Zahlungsbedingungen:

T/T

Lieferfähigkeit:

500000 Stück/monat

  • Parameter
  • Verwandte Produkte
  • Anfrage
  • Detailinformationen

Typ:

MIPI Kameramodul

Sensor:

1/2.9" Omnivision ov2775

Auflösung:

2mp 1920 (h) x 1080 (v)

Abmessungen:

Anpassbar

Linse FOV:

100° (optional)

Fokustyp:

Fester Fokus

Schnittstelle:

MIPI

Eigenschaft:

HDR

Hochleistungsausstattung:

2MP-MIPI-Kameramodul

1080p-MIPI-Kameramodul

Mipi adas Kamera Modul

Produktbeschreibung

Dieses Modul für tragbare medizinische Geräte ist mit einem 1/2.9"-Omnivision-OV2775-Sensor mit HDR-Fähigkeit ausgestattet und kann 1080p-Bilder erstellen, wobei die hohe Leistung bei hoher Temperatur auch bei hoher Qualität erhalten wird.

Der ov2775 ist ein extrem leistungsfähiger Chip mit folgenden Eigenschaften:

Unterstützung für Bildgröße: 1920x1080, vga, qvga und beliebige beschnittenen Größen

Hoher dynamischer Bereich

Hohe Empfindlichkeit

geringer Stromverbrauch

Bildsensorprozessorfunktionen: Lenskorrektur, Defektpixelbereinigung, HDR-Kombination und automatische Schwarzniveaukorrektur

Unterstützte Ausgabeformate: Roh-horizontale und vertikale Unterprobenbildung

Sccb für die Registrierungsprogrammierung

Hochgeschwindigkeits-Datenübertragung mit Mipi CSI-2/LVDS

Parallel 12-Bit-DVP-Ausgang

Fähigkeit zur externen Rahmensynchronisierung

Eingebetteter Temperatursensor

Einmaliges programmierbares (OTP) Speicher

Produkteinführung und Merkmale

Bildgebung für wechselnde Beleuchtung in der Landwirtschaft

Gewächshäuser, Hofzugänge und geschützte Anbauflächen können starke Helligkeitsunterschiede aufweisen. Bewerten Sie dieses Modul für Projekte, bei denen sowohl beleuchtete als auch beschattete Bereiche beobachtet werden müssen, wobei die Bildabstimmung an die tatsächliche Installation angepasst ist.

HDR-Bildaufnahme

Der OV2775 unterstützt Hochkontrast-Bildgebung (HDR). Das Endergebnis hängt vom gewählten Sensor-Modus, den Belichtungseinstellungen und der Bildverarbeitungspipeline der Host-Plattform ab.

Integrierte Einbindung

Planen Sie die Kameraverbindung gemeinsam mit der Host-Hardware. Steckerbelegung, Spannungsversorgung, Treibersupport und Bildverarbeitung sollten vor der Musterbewertung geprüft werden.

Anwendungsorientierte Konfiguration

Beginnen Sie mit der erforderlichen Szenenabdeckung und dem Objektabstand. Diese Anforderungen helfen bei der Auswahl des Objektivs sowie bei der mechanischen Anordnung des fertigen Geräts.

Spezifikation

Modul Nr.

Sns-28946-v1.0

Pixelgröße

2,8 μm x 2,8 μm

Effektive Pixel

2mp 1920 (h) x 1080 (v)

Videoausgang

Raw Bayer10bit/8bit

Video-Rate für die aktive Arraygröße

1080p@30fps

Bildsensor

1/2.9"

Sensortyp

- Ich habe eine Frage.

Sicht der Linse

Fov100° (optional), f/n (optional)

Fernsehverzerrung

<1%

AEC

Unterstützung

Aeb

Unterstützung

- Das ist nicht wahr.

Unterstützung

Betriebsspannung

Die Anlage ist in der Regel mit einem elektrischen Anschluss ausgestattet.

Betriebstemperatur

-40~105℃

Lagertemperatur

-40~125℃

Abmessungen

Anpassbar

Anwendungsgebiete

Gesichtserkennung : Gesichtserfassung für Zutrittskontrolle.
QR-Code-Zahlung : Codeabbildung zur Decodierung.
VR-Geräte : Visuelle Eingabe für Bewegungsverfolgung.
Hochgeschwindigkeitsverfolgung : Bildaufnahme bewegter Objekte.
Terminal-Scanning : Dokumenten- und Barcodeabbildung.
Robotervision : Bilder zur Positionsbestimmung und Führung.
Sicherheit und Smart Home : Überwachung im Innen- und Außenbereich.
Sammlung von Trainingsdaten für KI : Bildaufnahme für KI-Datensätze.
Medizinische und lebenswissenschaftliche Bildgebung : Bildaufnahme für Mikroskopie und Forschung.

OEM-/ODM-Anpassung und Entwicklungsprozess


Passen Sie die Kamera an Ihre Integrationsanforderungen an

Eine geeignete Kamerakonfiguration muss sowohl die Bildaufgabe als auch die Gerätestruktur erfüllen. Sinoseen bietet OEM-/ODM-Kameramodul-Dienstleistungen an und kann Änderungen an der optischen Auslegung, dem Flexible-Printed-Circuit-(FPC)-Layout, der Anschlussanordnung sowie der unterstützten Betriebskonfiguration bewerten.

Projektanforderung Bereiche für die technische Prüfung Zu liefernde Informationen
Die Kamera passt nicht in das Gehäuse Positionierung des Kamerakopfs, Umriss und Routing der FPC Mechanische Zeichnungen und verfügbare Raumgröße
die Abdeckung oder die Arbeitsentfernung ist ungeeignet Objektivauswahl, Gesichtsfeld und Fokuseinstellung Zielabmessungen und Aufnahmedistanz
Die Host-Verbindung weicht vom Standarddesign ab Stecker, Pinbelegung und Schnittstellenkonfiguration Host-Spezifikationen und Verbindungsanforderungen
Bewegte Ziele erfordern eine schärfere Aufnahme Belichtung, Beleuchtung und unterstützte Bildratenmodi zielgeschwindigkeit, Beispielbilder und Beleuchtungsbedingungen
das Projekt erfordert Infrarot-Bildgebung Eignung von Filter und Objektiv Beleuchtungs-Wellenlänge und Bildgebungsanforderungen

Die Machbarkeit einer Anpassung, der Entwicklungs-Umfang, die Kosten und die Lieferzeit werden nach der technischen Prüfung bestätigt.

Anpassungsprozess

Schritt 1 – Teilen Sie Ihre Anforderungen mit

Geben Sie die Anwendung, die Host-Plattform, die erforderliche Auflösung und Bildrate, die Arbeitsentfernung, den verfügbaren Einbauraum sowie die geschätzte Stückzahl an.

Schritt 2 – Überprüfen Sie die Konfiguration

Bewerten Sie den Betriebsmodus des Sensors, die Schnittstelle, das Objektiv und die mechanische Anordnung. Identifizieren Sie alle für das Zielgerät erforderlichen Änderungen.

Schritt 3 – Bestätigen Sie Zeichnungen und Bewertungskriterien

Vereinbaren Sie vor der Prototypenfertigung Konfiguration, Anschlussdetails, mechanische Überarbeitung und Anforderungen für die Abnahme von Mustern.

Schritt 4 — Muster bewerten

Testen Sie die Bildqualität, die konstante Bildrate, das Belichtungsverhalten, die Integration in das Host-System und die mechanische Passgenauigkeit in der tatsächlichen Betriebsumgebung.

Schritt 5 — Produktionskonfiguration freigeben

Bestätigen Sie das akzeptierte Muster, die Zeichnungen, die optischen Komponenten und die Betriebskonfiguration, bevor mit der Serienfertigung begonnen wird.

Senden Sie Ihre Zeichnungen und Anforderungen an die Bildgebung

Über Sinoseen


Shenzhen Sinoseen Technology Co., Ltd. wurde im Juni 2016 gegründet und spezialisiert sich auf das Design, die Entwicklung, die Fertigung sowie OEM/ODM-Dienstleistungen für CMOS-Kameramodule.

Zum Produktportfolio gehören USB-, MIPI- und DVP-Kameramodule; die Dienstleistungen umfassen die gesamte Wertschöpfungskette von der Entwicklung über die Fertigung bis zum After-Sales-Support.

Für Embedded-Vision-Projekte arbeitet Sinoseen eng mit Kunden zusammen, um die Bildgebungsaufgabe gemeinsam mit den mechanischen und elektrischen Integrationsanforderungen zu bewerten. Dadurch lässt sich eine Kamerakonfiguration definieren, die vor der Freigabe für die Produktion direkt im vorgesehenen Gerät getestet werden kann.

Zertifizierungen und geistiges Eigentum


Die Dokumentation von Sinoseen umfasst Qualitätsmanagementunterlagen, Produktkonformitätsdokumente, Softwareurheberrechte und Gebrauchsmusterpatente. Für Ihr Kameramodulprojekt bitten wir Sie, die aktuellen Unterlagen anzufordern, die für das ausgewählte Modell und die gewählte Konfiguration gelten, einschließlich der relevanten CE-, FCC- oder RoHS-Dokumentation.

Häufig gestellte Fragen


F1: Was sollte ich für eine Smart-Agriculture-Anwendung testen?
Bewerten Sie die Kamera in der vorgesehenen Arbeitsentfernung unter direktem Licht, im Schatten und bei Gegenlicht. Prüfen Sie, ob Bildschärfe und Belichtungsverhalten Ihren Anwendungsanforderungen entsprechen.

F2: Erkennt die Kamera selbstständig Pflanzenbestandteile?
Die Erkennung von Pflanzenbestandteilen erfordert Anwendungssoftware sowie ein trainiertes oder konfiguriertes Vision-Modell auf der Verarbeitungsplattform. Definieren Sie die Erkennungsaufgabe, bevor Sie die Kamera auswählen und testen.

F3: Handelt es sich bei dieser Kamera um eine USB-Plug-and-Play-Lösung?
Diese Version verwendet MIPI. Die Integration erfordert eine kompatible Host-Anbindung und entsprechende Software-Unterstützung.

F4: Eignet sie sich für den Einsatz im Freien?
Für den Außeneinsatz sind Gehäuse, Feuchtigkeitsschutz, Betriebstemperatur und Kondensationsanforderungen als Teil des gesamten Gerätedesigns zu spezifizieren.

F5: Kann ich ein anderes Objektiv oder eine andere mechanische Konfiguration bestellen?
Senden Sie das erforderliche Sichtfeld, die Arbeitsentfernung, den verfügbaren Einbauraum und die Anschlusszeichnung zur Machbarkeitsprüfung.
