OV5640 OEM 5MP موديول كاميرا واجهة DVP لمسح الشفرات والتعرف عليها
تفاصيل المنتج:
| مكان المنشأ: | شنتشن، الصين |
| اسم العلامة التجارية: | Sinoseen |
| الشهادة: | RoHS |
| رقم الموديل: | SNS-51603-v1.0 |
شروط الدفع والشحن:
| الكمية الدنيا للطلب: | 1 |
|---|---|
| السعر: | قابل للتفاوض |
| تفاصيل التغليف: | صينية + كيس مضاد للسكون الكهربائي في علبة كرتون |
| وقت التسليم: | 2-3 أسابيع |
| شروط الدفع: | تحويل بنكي |
| القدرة على التوريد: | 500000 قطعة/شهر |
- المعلَّمة
- المنتجات ذات الصلة
- استفسار
وصف المنتج
نقدم لكم وحدة كاميرا OV5640 بدقة 5 ميجابكسل المُصممة لتطبيقات مسح الشفرات والتعرف. ومع واجهتها DVP ومستشعر الصور عالي الدقة، تقدم هذه الوحدة الرقيقة والصغيرة جدًا جودة صورة مستقرة واستهلاك طاقة مخفض.
قادرة على تحقيق 30 إطارًا في الثانية للفيديو بدقة 1080p HD الكاملة و60 إطارًا في الثانية للفيديو بدقة 720p، هذه الوحدة متعددة الاستخدامات وتتكيف مع مختلف السيناريوهات مثل الأجهزة اللوحية، مسح الشفرات، وأجهزة الكمبيوتر الكل في واحد.
يمكن تخصيصها لتلبية متطلباتك المحددة، حيث يمكن لفريق الهندسة الاحترافي لدينا مناقشة جوانب مختلفة تشمل حجم الهيكل ووظائفه. سواء كنت بحاجة إلى واجهة USB أو MIPI أو DVP، يمكنك تعريف التوزيع الكهربائي (pinout)، ونظام FPV، والحجم وفقًا لاحتياجاتك.
بدعم من التحكم التلقائي في التعرض (AEC)، والتوازن التلقائي لل أبيض (AEB)، والتحكم التلقائي في المكاسب (AGC)، يضمن هذا الوحدة الكاميرا OV5640 الأداء الأمثل في بيئات متنوعة. يتراوح نطاق درجة الحرارة التشغيلية بين 0°C و60°C، مما يجعلها مناسبة لعدد واسع من التطبيقات.
ميزات المنتج
التقاط صور ملونة بدقة ٥ ميجابكسل
توفر دقة ٢٥٩٢ × ١٩٤٤ صورًا تفصيليةً لفحص النصوص والملصقات والأنماط المطبوعة والميزات البصرية الأخرى. وتتم عملية التعرُّف والتأويل بواسطة برنامج المضيف.
تجميع كابل مرن بطول ١٠٠ مم
يسمح تصميم الدائرة المرنة الممتدة بوضع رأس الكاميرا بعيدًا عن وصلة المضيف. وقد يساعد هذا في تلبية متطلبات تخطيط الغلاف عندما لا تكون فتحة العدسة واللوحة الرئيسية متجاورتين.
رأس كاميرا مدمج
يدعم قاعدة بقياس ٨,٥ × ٨,٥ مم وارتفاع إجمالي مذكور قدره ٥,٠٥ مم دمج الكاميرا في الأجهزة ذات المساحة الداخلية المحدودة.
عدسات منخفضة التشويه
تشير مواصفات العدسة المقدمة إلى تشويه أقل من ١٪. وهذا مفيد في التطبيقات التي تتضمن مواضيع منظمة مثل المستندات والملصقات. ومع ذلك، تتطلب القياسات الدقيقة معايرة النظام الكامل للتصوير.
زاوية مجال الرؤية القطرية ٦٨°
توفر العدسة بطول بؤري ٣,٢٩ مم زاوية مجال رؤية قطرية قدرها ٦٨° ±٣°. وتحدد مسافة العمل ونمط الصورة المساحة الفعلية التي يتم التقاطها.
إخراج بصيغة RAW والتحكم في المستشعر
توفر مخرجات الـ RGB RAW المحددة بـ 8 بت أو 10 بت بيانات الصورة لمجموعة معالجة متوافقة. ويسمح واجهة التحكم في الكاميرات المتسلسلة (SCCB) للمضيف بتكوين إعدادات المستشعر المدعومة.
خيارات الدقة لمختلف سير العمل
يدعم مستشعر OV5640 تركيبات مختلفة من الدقة ومعدل الإطارات. وتُركِّز وضع التقاط الدقة الكاملة على تفاصيل الصورة، بينما يمكن لأوضاع الدقة الأدنى أن توفر تحديثات أسرع للصورة. وتعتمد الأوضاع المتاحة على تهيئة الوحدة وتنفيذ المضيف.

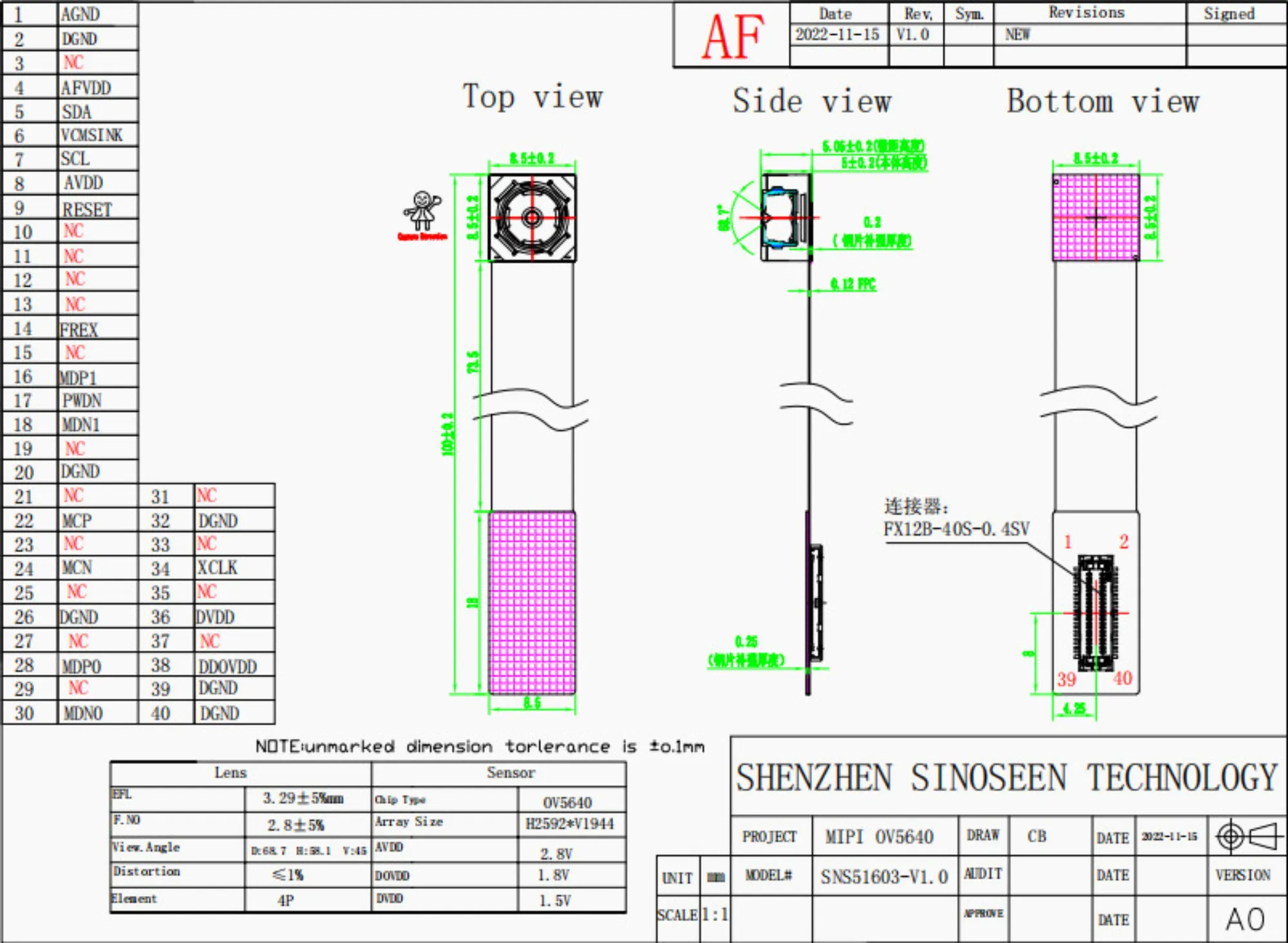

المواصفات: وحدة الكاميرا FHD OV5640
رقم الوحدة |
SNS-51603-v1.0 |
حجم البكسل |
1.4µm x 1.4µm |
البكسلات الفعالة |
2592 (أ) × 1944 (ع) |
إخراج الفيديو |
YUV2 MJPG |
حجم المصفوفة النشطة معدل الفيديو |
1080p@30إطارًا في الثانية، 720p@60إطارًا في الثانية |
جهاز استشعار الصور |
مستشعر Omnivision OV5640 CMOS مقاس 1/4’’ |
SNR الأقصى |
TBDdB |
مدى ديناميكي |
TBDdB |
AEC |
دعم |
AEB |
دعم |
AGC |
دعم |
الواجهة |
DVP |
درجة حرارة التشغيل |
0～60℃ |
نطاق درجة حرارة التخزين |
-20～70℃ |
طول الكابل |
افتراضي |
مجالات الاستخدام
التعرف على الوجه : التقاط الوجه للتحكم في الدخول.
دفع عبر رمز الاستجابة السريعة : تصوير الرموز لفك تشفيرها.
أجهزة الواقع الافتراضي : إدخال بصري لتتبع الحركة.
التتبع عالي السرعة : التقاط صور للأجسام المتحركة.
المسح الضوئي من المحطة الطرفية : تصوير المستندات والأكواد الشريطية.
رؤية الروبوت : صورٌ تُستخدَم لتحديد الموضع والتوجيه.
الأمن والمنازل الذكية : مراقبة داخلية وخارجية.
جمع بيانات تدريب الذكاء الاصطناعي : التقاط الصور لمجموعات بيانات الذكاء الاصطناعي.
التصوير الطبي وعلوم الحياة : التقاط الصور للبحث العلمي والمجهر.
عملية التخصيص والتطوير الخاصة بالعلامات التجارية الأصلية (OEM) والمصنّعين حسب الطلب (ODM)
اختر الكاميرا التي تتوافق مع متطلبات الدمج الخاصة بك
يجب أن تتناسب تركيبة الكاميرا المناسبة مع مهمة التصوير ومع هيكل الجهاز. وتقدّم شركة سينوسين خدمات وحدات الكاميرا الخاصة بالعلامات التجارية الأصلية (OEM) والمصنّعين حسب الطلب (ODM)، ويمكنها تقييم التعديلات المطلوبة في الترتيب البصري، وتصميم الدوائر المرنة، وترتيب الوصلات، والتكوين التشغيلي المدعوم.
| متطلب المشروع | المجالات الخاضعة لمراجعة الهندسية | المعلومات المطلوب تزويدها |
| لا تتناسب الكاميرا مع الغلاف الخارجي | موقع رأس الكاميرا، وشكل الدائرة المرنة (FPC)، ومسار التوصيل | الرسومات الميكانيكية والمساحة المتاحة |
| مدى التغطية أو المسافة التشغيلية غير مناسبة | اختيار العدسة، ومجال الرؤية، وإعداد التركيز | أبعاد الهدف والمسافة التي تُلتقط منها الصورة |
| اتصال الجهاز المضيف يختلف عن التصميم القياسي | الموصل، وتوزيع الدبابيس، وتكوين الواجهة | مواصفات الجهاز المضيف ومتطلبات الاتصال |
| الأهداف المتحركة تتطلب التقاطًا أكثر وضوحًا | التعريض، والإضاءة، ووضعيات معدل الإطارات المدعومة | سرعة الهدف، وعينات الصور، وظروف الإضاءة |
| يتطلب المشروع التصوير بالأشعة تحت الحمراء | ملاءمة الفلتر والعدسة | طول موجة الإضاءة ومتطلبات التصوير |
يتم تأكيد إمكانية التخصيص، ونطاق التطوير، والتكلفة، ومدة التسليم بعد المراجعة الهندسية.
عملية التخصيص
الخطوة الأولى — شارك متطلباتك
قدِّم مجال التطبيق، ومنصة التشغيل، والدقة ومعدل الإطارات المطلوبين، والمسافة التشغيلية، ومساحة التركيب، والكمية المُقدرة.
الخطوة الثانية — مراجعة التكوين
قيِّم وضع تشغيل المستشعر، والواجهة، والعَدسة، والترتيب الميكانيكي. وحدِّد أية تعديلات مطلوبة للجهاز المستهدف.
الخطوة الثالثة — تأكيد الرسومات ومعايير التقييم
اتفق على التكوين، وتفاصيل الاتصال، والمراجعة الميكانيكية، ومتطلبات قبول العينة قبل إنتاج النموذج الأولي.
الخطوة ٤ — تقييم العيّنات
اختبار جودة الصورة، ومعدل الإطارات المستمر، وسلوك التعريض، والتكامل مع الجهاز المضيف، والملاءمة الميكانيكية في بيئة التشغيل الفعلية.
الخطوة ٥ — اعتماد تكوين الإنتاج
التحقق من العيّنة المقبولة، والرسومات، والمكونات البصرية، وتكوين التشغيل قبل الانتقال إلى الإنتاج الضخم.
أرسل رسوماتك ومتطلبات التصوير الخاصة بك
نبذة عن Sinoseen
تأسست شركة شينزين سينوسين لتكنولوجيا المحدودة في يونيو ٢٠١٦، وتتخصص في تصميم وتطوير وتصنيع وحدات كاميرات CMOS، وكذلك في تقديم خدمات التصنيع حسب الطلب (OEM) والتصميم حسب الطلب (ODM).
ويشمل مجموعتها المنتجية وحدات كاميرات USB وMIPI وDVP، مع امتداد خدماتها من مرحلة التطوير وحتى التصنيع والدعم ما بعد البيع.
في مشاريع الرؤية المدمجة، تعمل سينوسين مع العملاء لتقييم مهمة التصوير جنبًا إلى جنب مع متطلبات التكامل الميكانيكي والكهربائي. وهذا يساعد في تحديد تكوين الكاميرا الذي يمكن تقييمه داخل الجهاز المقصود قبل اعتماده للإنتاج.
الشهادات والملكية الفكرية
تشمل وثائق شركة سينوسين سجلات إدارة الجودة، ووثائق امتثال المنتج، وحقوق الملكية الفكرية للبرمجيات، وبراءات النموذج المنفعة. بالنسبة لمشروع وحدة الكاميرا الخاص بكم، يُرجى طلب الوثائق الحالية المطبَّقة على الطراز والتكوين المختارين، بما في ذلك الوثائق ذات الصلة بالشهادات مثل سي إي (CE) و إف سي سي (FCC) و روهس (RoHS).
الأسئلة المتكررة
هل يمكن لهذه الكاميرا التقاط صور بدقة 5 ميجابكسل بمعدل 90 إطاراً في الثانية؟
لا. يُحدَّد وضع الدقة الكاملة للمستشعر OV5640، أي 2592 × 1944، بمعدل يصل إلى 15 إطاراً في الثانية. أما الرقم 90 إطاراً في الثانية فهو ينطبق فقط على دقة الفيديو العام (VGA)، أي 640 × 480. ويعتمد الأداء الفعلي للوحدة على تهيئة التشغيل ومنصة المضيف.
هل تستخدم هذه الوحدة واجهة MIPI أم واجهة DVP؟
يستند مستشعر OV5640 إلى كلا نوعَي الواجهة، لكن مواصفات الوحدة المورَّدة لا تحدد أي واجهة صور مُنفَّذة في هذه التجميعية. يُرجى التأكّد من تخطيط أطراف التوصيل الخاصة بالوحدة والتكوين المدعوم قبل اختيار لوحة المضيف.
هل هذه الكاميرا كاميرا قابلة للتوصيل والاستخدام الفوري عبر منفذ USB؟
لا تشير الوثائق المورَّدة إلى أن هذه الوحدة عبارة عن كاميرا USB. فهي تتطلب اتصالاً متوافقاً مع لوحة المضيف ودعم البرمجيات المناسب. وقد يتطلّب تطبيق USB استخدام لوحة جسر مناسبة.
هل تدعم الكاميرا التركيز التلقائي؟
لا تحدّد معلومات الوحدة المورَّدة آلية التركيز. فوجود إمكانية التركيز التلقائي على مستوى المستشعر لا يعني بالضرورة أن هذه التجميعية تحتوي على محرك عدسة للتركيز التلقائي. يُرجى التأكّد من نوع التركيز ومتطلبات المسافة التشغيلية قبل الطلب.
ما الذي تصفه البُعدُ ١٠٠ مم؟
إنه الطول الكلي المدرج لتجميع الوحدة، بما في ذلك قسم الدائرة المرنة. ولا ينبغي تفسيره على أنه ١٠٠ مم من الكابل الحر بين رأس الكاميرا والموصل.
شنتشن سينوسين تكنولوجي كو., لت
واحد من أفضل 10 مصنعي وحدات الكاميرا في الصين
إذا كنت تواجه صعوبة في العثور على حل مناسب لوحدة الكاميرا، يرجى التواصل معنا،
سنقوم بتخصيص جميع أنواع وحدات الكاميرا بواجهات USB/MIPI/DVP وفقًا لاحتياجاتك،
ولدينا فريق مخصص لتقديم الحل الأنسب لك.
