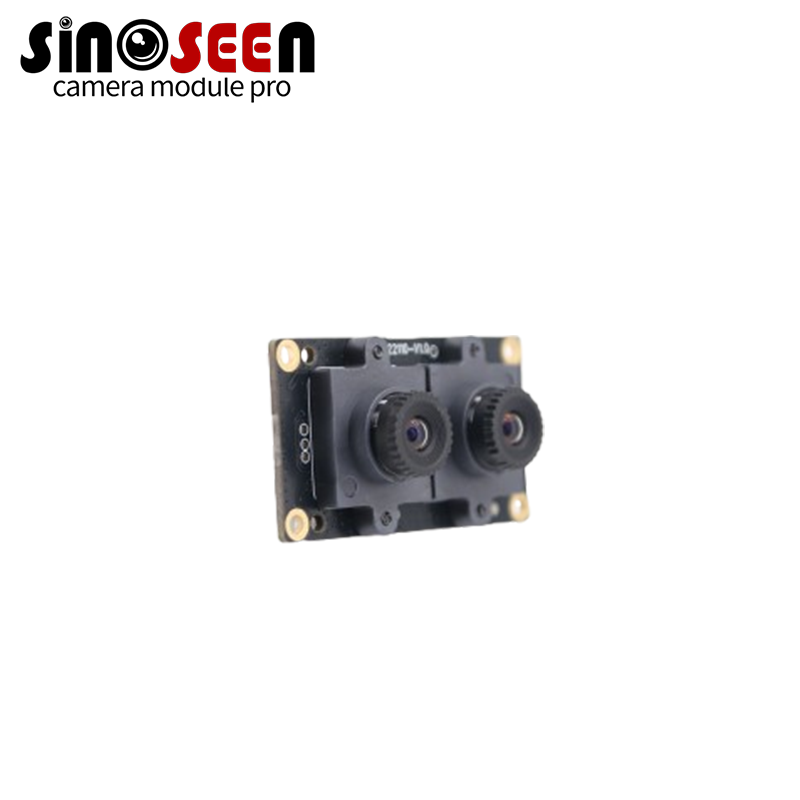

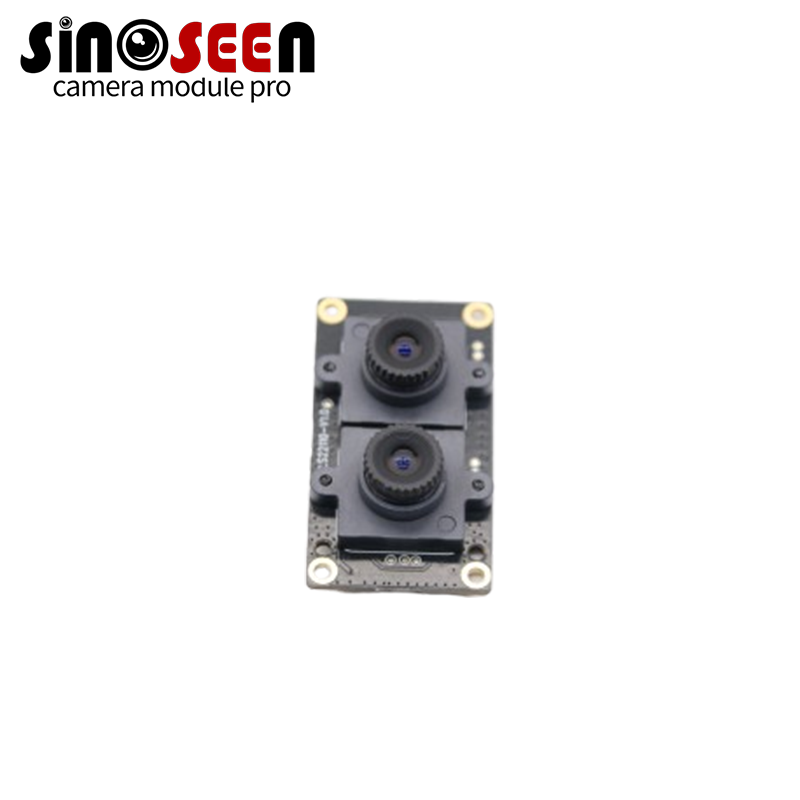

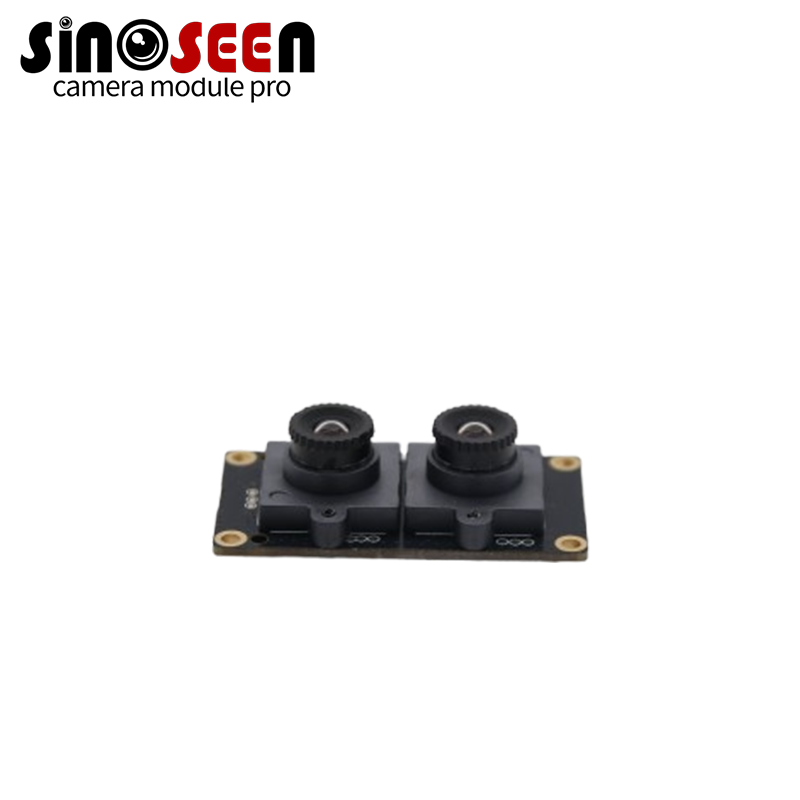

مستشعر صورة CMOS OS02C10 بدقة Full HD 1080P مع 3 مستويات تعريض بسرعة دوران عالية الحساسية للأمان

مستشعر صورة CMOS OS02C10 بدقة Full HD 1080P مع 3 مستويات تعريض بسرعة دوران عالية الحساسية للأمان

تفاصيل المنتج:

مكان المنشأ:	شنتشن، الصين
اسم العلامة التجارية:	Sinoseen
الشهادة:	RoHS

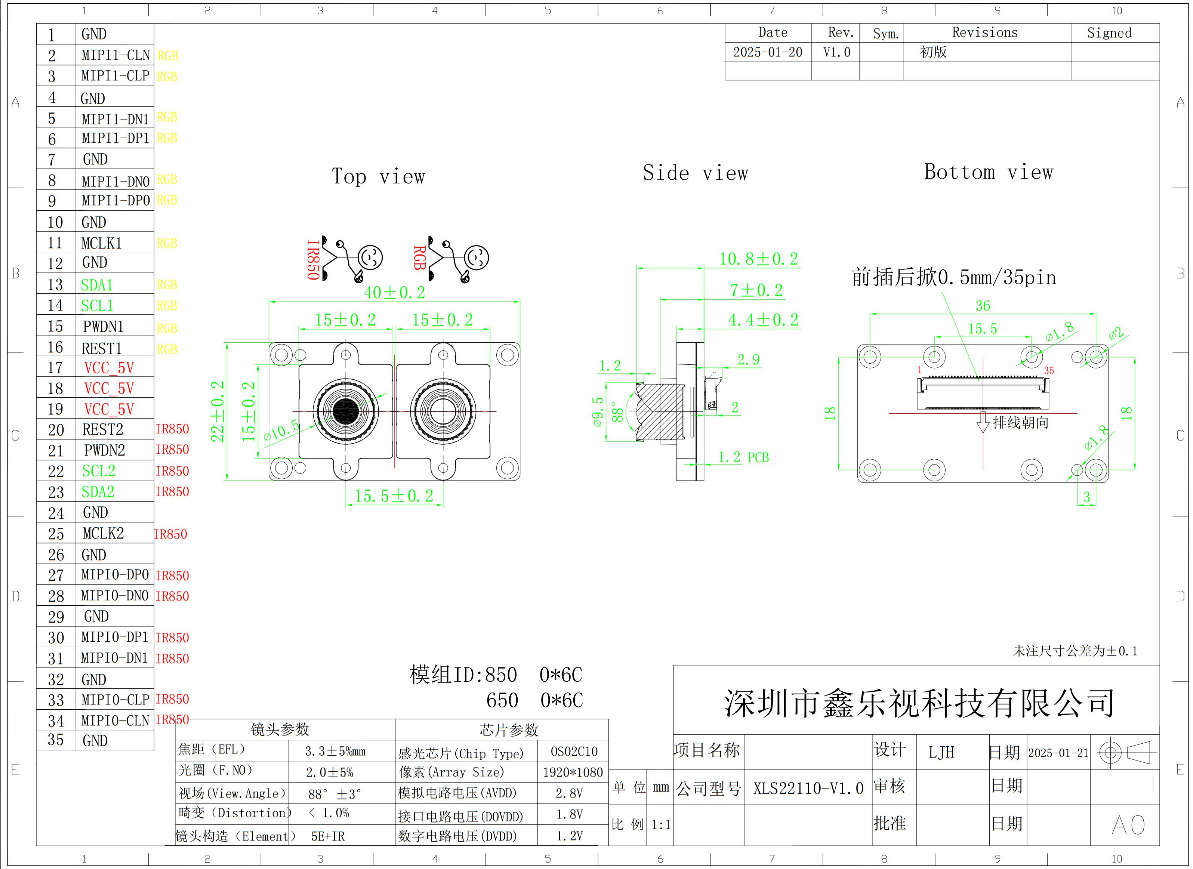

رقم الطراز:	XLS22110-V1.0

شروط الدفع والشحن:

كمية الطلب الأدنى:	3
السعر:	قابل للتفاوض
تفاصيل التغليف:	صينية + كيس مضاد للسكون الكهربائي في علبة كرتون
وقت التسليم:	2-3 أسابيع
شروط الدفع:	T/T
قدرة التوريد:	500000 قطعة/شهر

استفسار

المعلمات
المنتجات ذات الصلة
استفسار

وصف المنتج

ال مستشعر CMOS OS02C10 مصمم لـ كاميرات أمنية واستهلاكية . وهو يوفر دقة 1920×1080 مع صورة HDR بثلاثة تعريضات و مدى ديناميكي يزيد عن 120 ديسيبل .

تستخدم ستار متداول مع وضعيات التعريض الفردي والمزدوج والثلاثي ، مما ينتج صورًا واضحة في الإضاءة المعقدة.

يُخرج المستشعر rAW مدمج بـ 16 بت و rAW مضغوط بـ 12 بت . وهو يدعم واجهات MIPI CSI-2 أو LVDS ذات المسارين الأربعة و التحكم عبر SCCB ، مما يجعل التكامل بسيطًا.

مع حساسية عالية تبلغ 32,000 إلكترون/لوكس-ثانية واستهلاك منخفض للطاقة ( 250 مللي واط في الوضع النشط )، يعمل بشكل موثوق في الإضاءة المنخفضة والأجهزة المحمولة.

مثالية لـ كاميرات المراقبة، والكاميرات الاستهلاكية، وأجهزة التصوير المحمولة .

النقاط البارزة

تقنية 1080P HDR مع الغالق المتداول ثلاثي التعرض
مدى ديناميكي يزيد عن 120 ديسيبل
دقة عالية واستهلاك منخفض للطاقة
مخرجات MIPI أو LVDS مرنة بـ 4 مسارات

مواصفات مستشعر الصورة CMOS

العنصر	المواصفات
حجم المصفوفة النشطة	1920 × 1080
تنسيقات الإخراج	- صورة ذات تباين ديناميكي عالي (HDR) بعرض 16 بت - بيانات RAW المجمعة: 12 بت (مضغوطة باستخدام PWL) - صورة ذات تباين ديناميكي عالي (HDR) مزدوجة: 16 بت بيانات RAW مجمعة + 12 بت بيانات VS RAW، 12 بت (مضغوطة باستخدام PWL) - صورة ذات تباين ديناميكي عالي (HDR) ثلاثية التعرض: 12 بت (طويل) + 12 بت (متوسط) + 12 بت (قصير)
حجم البكسل	2.9 ميكرومتر × 2.9 ميكرومتر
منطقة مصفوفة الصورة	5614.4 ميكرومتر × 3178.4 ميكرومتر
حجم العدسة	1/2.8”
زاوية الشعاع الرئيسي للعدسة (CRA)	انظر الشكل 10-3
نوع الستار	ستار متداول
وضع المسح	متدرج
الحد الأقصى لمعدل الإطارات	- 40 × 3 إطار في الثانية @ 1080p بدقة 10 بت - 30 × 3 FPS @ 1080p بـ 12 بت
الحد الأقصى ل نسبة الإشارة إلى الضوضاء	40.8 ديسيبل
مدى ديناميكي	>120 ديسيبل (DCG + VS HDR متداخل و HDR متداخل بثلاثة تعريضات)
الحساسية	32,000 إلكترون/لومن-ثانية (استجابة البكسل الأخضر عند إضاءة 530 نانومتر)
تần số الساعة الإدخال	6 ~ 36 ميغاهرتز
تزويد الطاقة	- تناظري: 2.8 فولت - رقمي: 1.1 فولت - إدخال/إخراج: 1.8 فولت
استهلاك الطاقة	250 ملي واط (نشط)
واجهات المخرجات	ما يصل إلى واجهة MIPI CSI-2 من 4 مسارات أو LVDS
سرعة SCCB	حتى 1 ميغاهرتز
أبعاد الحزمة	8903 ميكرومتر × 7100 ميكرومتر
